Пристрій для розділення зернистих матеріалів

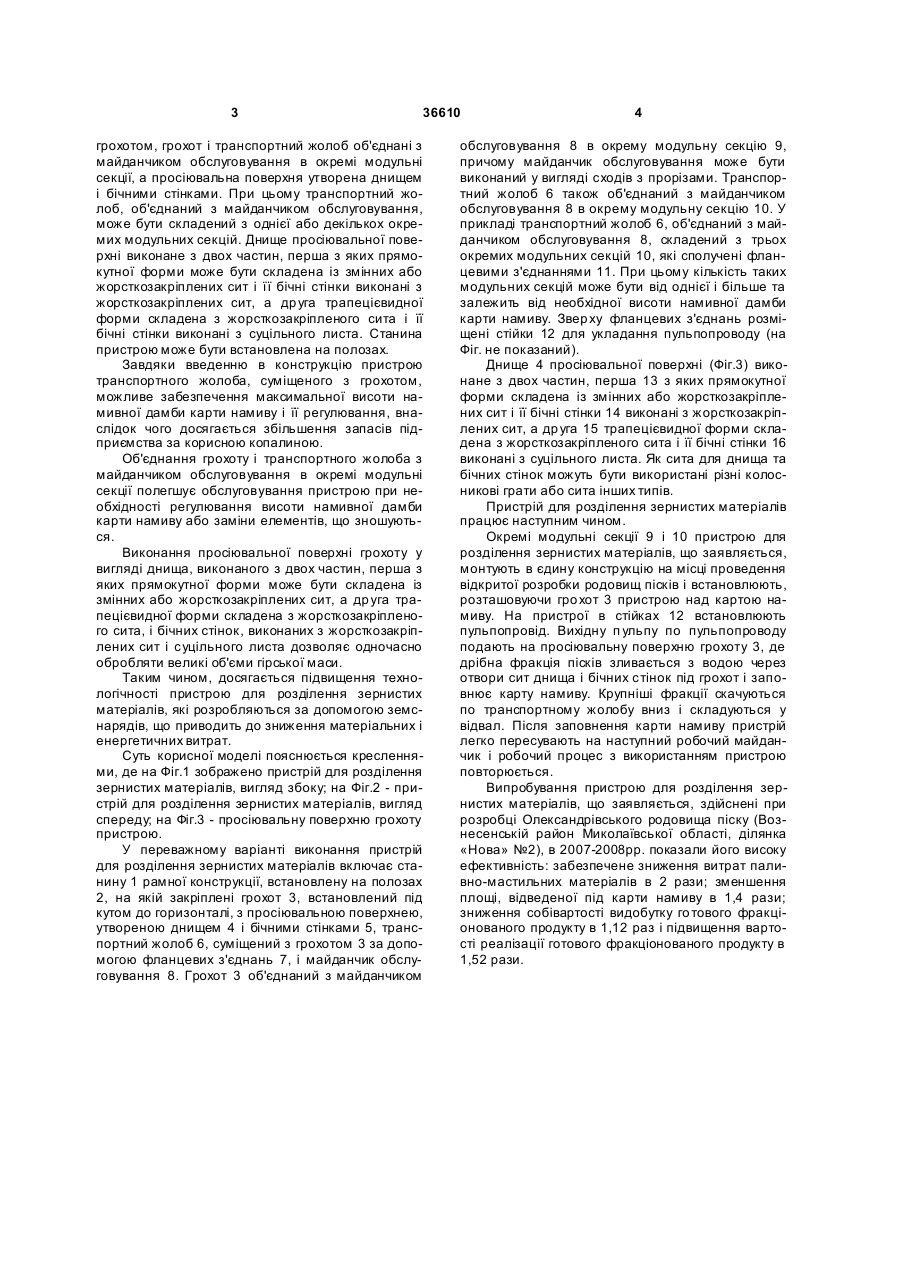

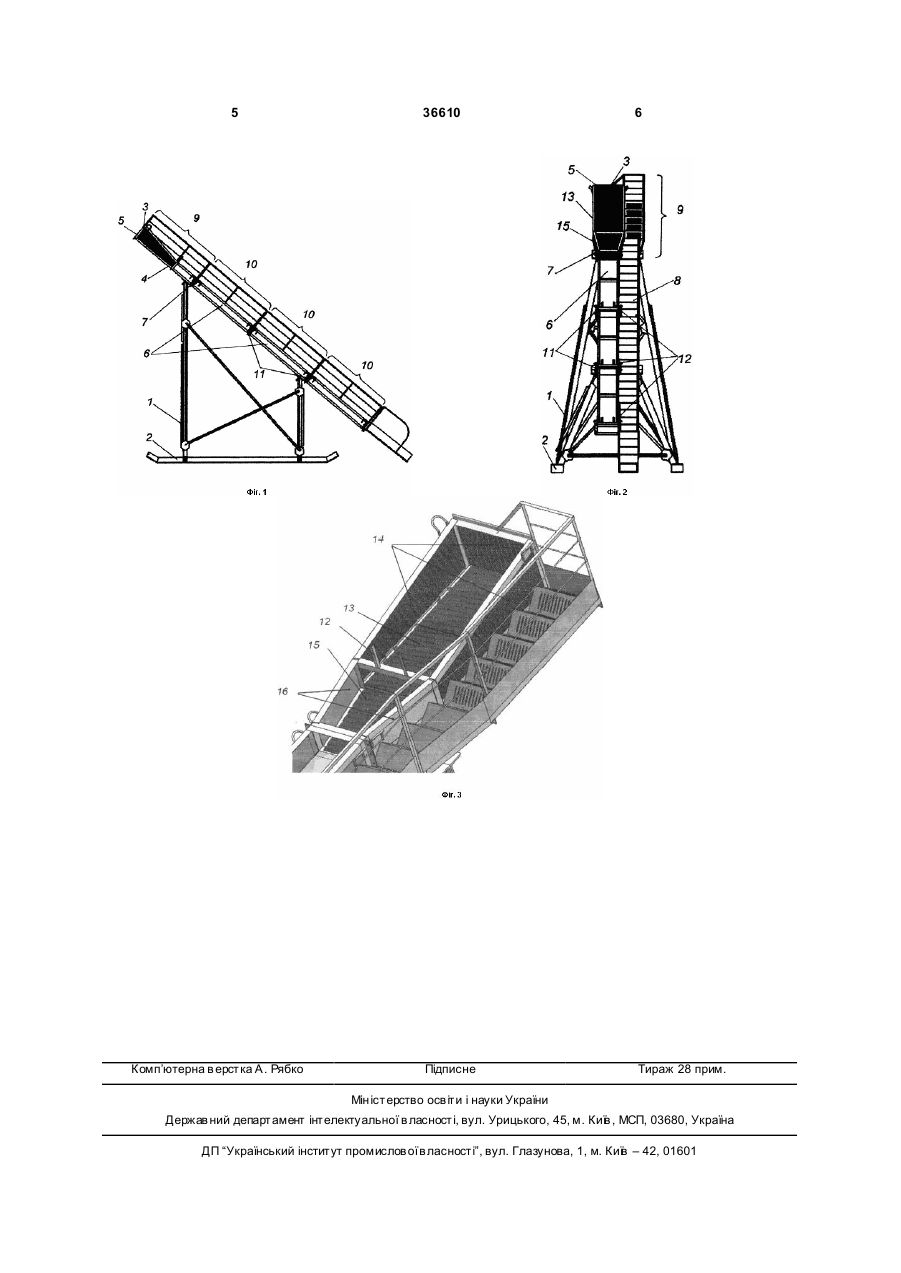

1. Пристрій для розділення зернистих матеріалів, що містить станину рамної конструкції, на якій закріплені грохот з просіювальною поверхнею, встановлений під кутом до горизонталі, і майданчик обслуговування, який відрізняється тим, що додатково оснащений транспортним жолобом, 3 36610 грохотом, грохот і транспортний жолоб об'єднані з майданчиком обслуговування в окремі модульні секції, а просіювальна поверхня утворена днищем і бічними стінками. При цьому транспортний жолоб, об'єднаний з майданчиком обслуговування, може бути складений з однієї або декількох окремих модульних секцій. Днище просіювальної поверхні виконане з двох частин, перша з яких прямокутної форми може бути складена із змінних або жорсткозакріплених сит і її бічні стінки виконані з жорсткозакріплених сит, а др уга трапецієвидної форми складена з жорсткозакріпленого сита і її бічні стінки виконані з суцільного листа. Станина пристрою може бути встановлена на полозах. Завдяки введенню в конструкцію пристрою транспортного жолоба, суміщеного з грохотом, можливе забезпечення максимальної висоти намивної дамби карти намиву і її регулювання, внаслідок чого досягається збільшення запасів підприємства за корисною копалиною. Об'єднання грохоту і транспортного жолоба з майданчиком обслуговування в окремі модульні секції полегшує обслуговування пристрою при необхідності регулювання висоти намивної дамби карти намиву або заміни елементів, що зношуються. Виконання просіювальної поверхні грохоту у вигляді днища, виконаного з двох частин, перша з яких прямокутної форми може бути складена із змінних або жорсткозакріплених сит, а др уга трапецієвидної форми складена з жорсткозакріпленого сита, і бічних стінок, виконаних з жорсткозакріплених сит і суцільного листа дозволяє одночасно обробляти великі об'єми гірської маси. Таким чином, досягається підвищення технологічності пристрою для розділення зернистих матеріалів, які розробляються за допомогою земснарядів, що приводить до зниження матеріальних і енергетичних витрат. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено пристрій для розділення зернистих матеріалів, вигляд збоку; на Фіг.2 - пристрій для розділення зернистих матеріалів, вигляд спереду; на Фіг.3 - просіювальну поверхню грохоту пристрою. У переважному варіанті виконання пристрій для розділення зернистих матеріалів включає станину 1 рамної конструкції, встановлену на полозах 2, на якій закріплені грохот 3, встановлений під кутом до горизонталі, з просіювальною поверхнею, утвореною днищем 4 і бічними стінками 5, транспортний жолоб 6, суміщений з грохотом 3 за допомогою фланцевих з'єднань 7, і майданчик обслуговування 8. Грохот 3 об'єднаний з майданчиком 4 обслуговування 8 в окрему модульну секцію 9, причому майданчик обслуговування може бути виконаний у вигляді сходів з прорізами. Транспортний жолоб 6 також об'єднаний з майданчиком обслуговування 8 в окрему модульну секцію 10. У прикладі транспортний жолоб 6, об'єднаний з майданчиком обслуговування 8, складений з трьох окремих модульних секцій 10, які сполучені фланцевими з'єднаннями 11. При цьому кількість таких модульних секцій може бути від однієї і більше та залежить від необхідної висоти намивної дамби карти намиву. Звер ху фланцевих з'єднань розміщені стійки 12 для укладання пульпопроводу (на Фіг. не показаний). Днище 4 просіювальної поверхні (Фіг.3) виконане з двох частин, перша 13 з яких прямокутної форми складена із змінних або жорсткозакріплених сит і її бічні стінки 14 виконані з жорсткозакріплених сит, а др уга 15 трапецієвидної форми складена з жорсткозакріпленого сита і її бічні стінки 16 виконані з суцільного листа. Як сита для днища та бічних стінок можуть бути використані різні колосникові грати або сита інших типів. Пристрій для розділення зернистих матеріалів працює наступним чином. Окремі модульні секції 9 і 10 пристрою для розділення зернистих матеріалів, що заявляється, монтують в єдину конструкцію на місці проведення відкритої розробки родовищ пісків і встановлюють, розташовуючи гро хот 3 пристрою над картою намиву. На пристрої в стійках 12 встановлюють пульпопровід. Вихідну п ульпу по пульпопроводу подають на просіювальну поверхню грохоту 3, де дрібна фракція пісків зливається з водою через отвори сит днища і бічних стінок під грохот і заповнює карту намиву. Крупніші фракції скачуються по транспортному жолобу вниз і складуються у відвал. Після заповнення карти намиву пристрій легко пересувають на наступний робочий майданчик і робочий процес з використанням пристрою повторюється. Випробування пристрою для розділення зернистих матеріалів, що заявляється, здійснені при розробці Олександрівського родовища піску (Вознесенській район Миколаївської області, ділянка «Нова» №2), в 2007-2008pp. показали його високу ефективність: забезпечене зниження витрат паливно-мастильних матеріалів в 2 рази; зменшення площі, відведеної під карти намиву в 1,4 рази; зниження собівартості видобутку го тового фракціонованого продукту в 1,12 раз і підвищення вартості реалізації готового фракціонованого продукту в 1,52 рази. 5 Комп’ютерна в ерстка А. Рябко 36610 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
