Робоча кліть профілезгинального стана

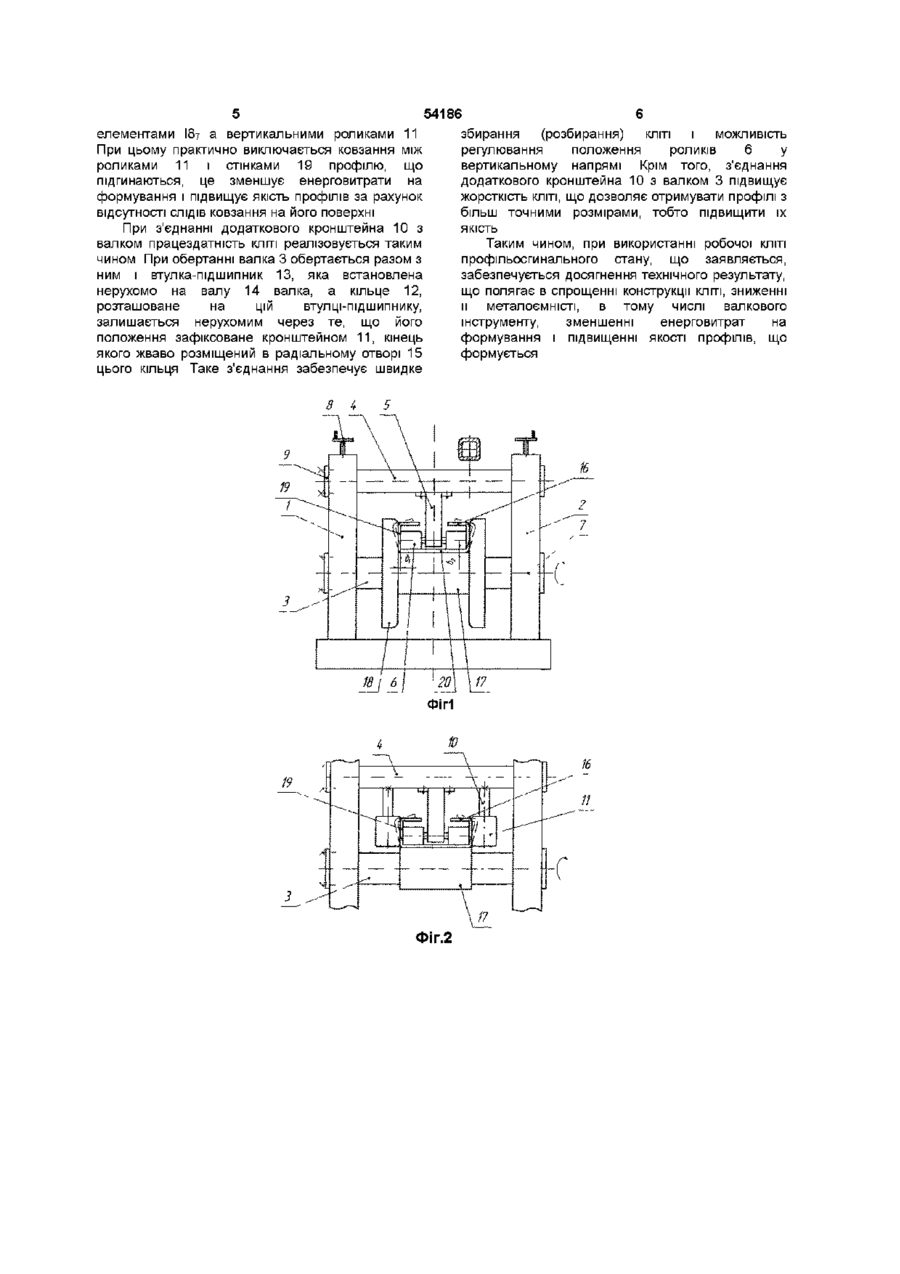

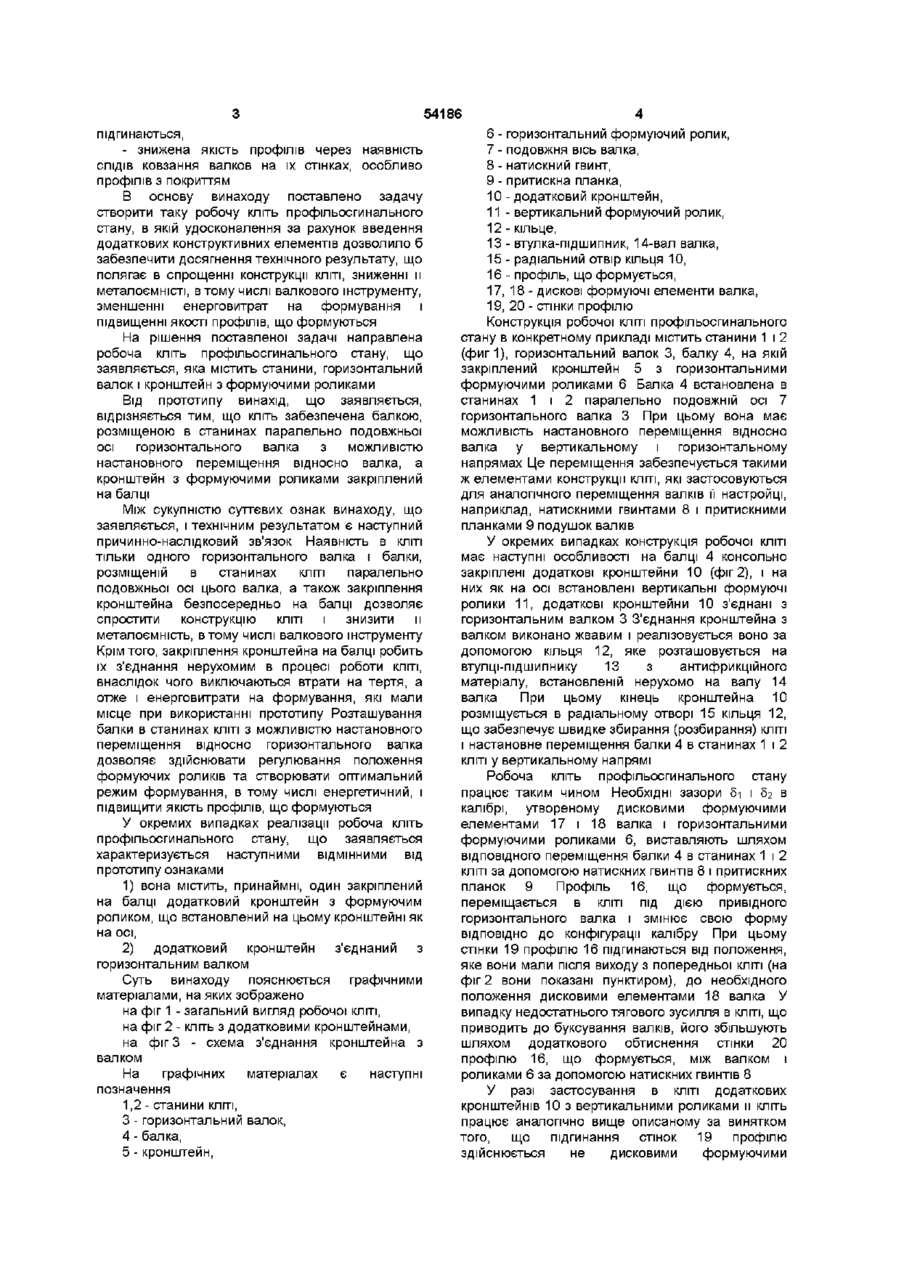

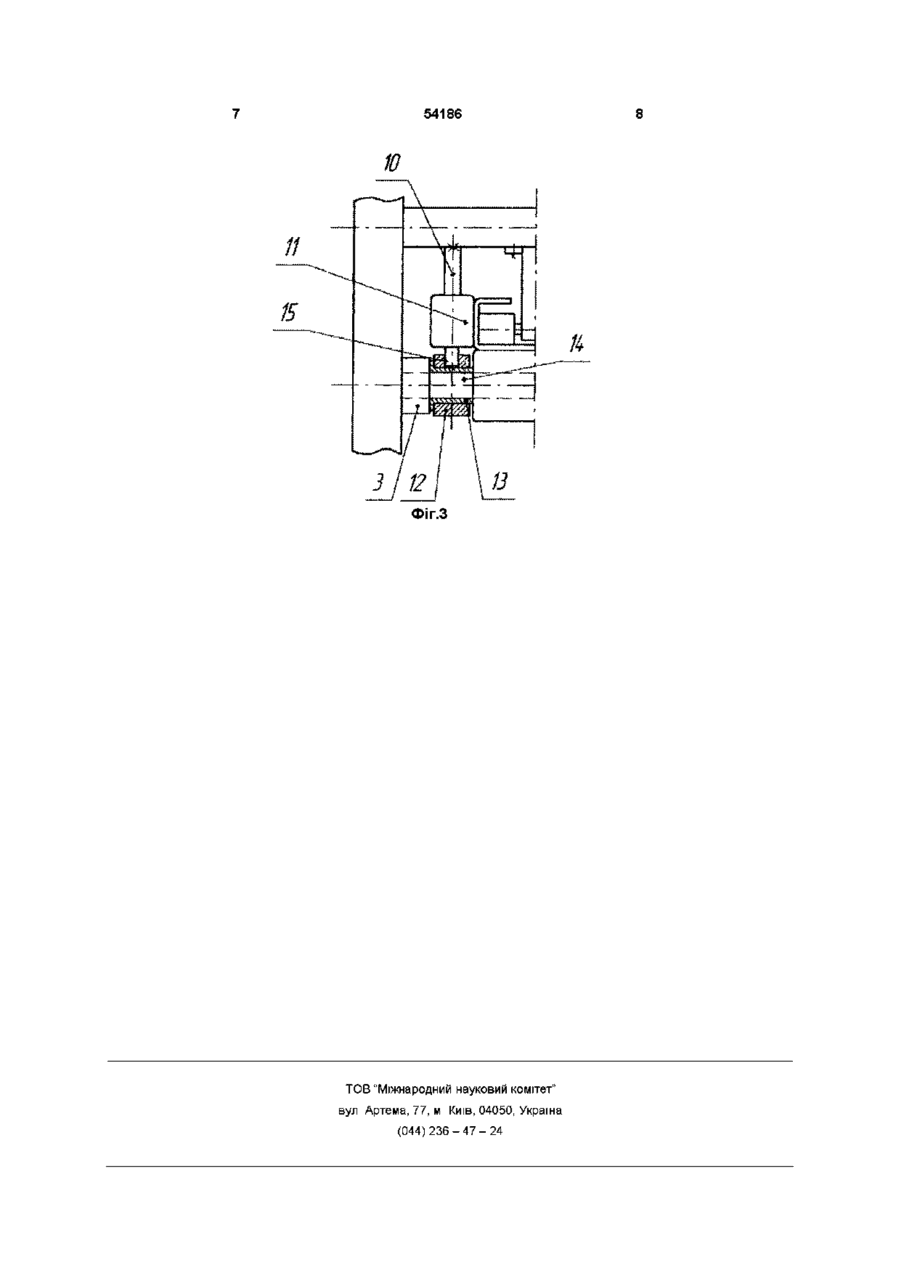

1 Робоча кліть профілезгинального стану, що містить станини, горизонтальний валок і кронштейн з формуючими роликами, яка відрізняється тим, що кліть забезпечена балкою, розміщеною в станинах паралельно подовжній осі горизонтального валка з можливістю встановлювального переміщення відносно валка, а кронштейн з формуючими роликами закріплений на балці 2 Робоча кліть за п 1, яка відрізняється тим, що вона містить принаймні один закріплений на балці додатковий кронштейн з формуючим роликом, який встановлено на цьому кронштейні як на осі 3 Робоча кліть за п 2, яка відрізняється тим, що додатковий кронштейн з'єднаний з горизонтальним валком Винахід відноситься до обробки металів тиском, зокрема до обладнання, що застосовується при виробництві гнутих профілів переважно тонкостінних, в тому числі з покриттям, і може бути використаний в конструкціях профільосгинальних станів Відомий аналог робоча кліть профільосгинального стану, що містить станини, горизонтальні валки і встановлений на одному з них кронштейн у вигляді важеля з формуючими вертикальними роликами Ці ролики встановлені на осях і взаємодіють з опорними роликами (див А с ГРСР №1232325, М кл В 21 Д 5/06, опубл 23 05 86 Б В №19) У аналога і винаходу, що заявляється, співпадають наступні ознаки станини, горизонтальний валок і кронштейн з формуючими роликами Отриманню очікуваного технічного результату при використанні аналога перешкоджають наступні причини складність конструкції КЛІТІ, підвищена металоємність КЛІТІ, В тому числі валкового інструменту, неможливість здійснення регулювання положення роликів і недостатня їх жорсткість через консольне розташування, що не дозволяє отримувати задані розміри профілів Найбільш близьким по технічній суті до винаходу, що заявляється, є вибрана як прототип робоча кліть профільосгинального стану, що містить станини, два паралельних привідних валка і взаємодіючу з одним з них оправку для профілю, на якій встановлені на жорстких осях дві пари роликів Держак оправки, виконаний у вигляді двоплечого важеля, являє собою кронштейн, на якому встановлені формуючі ролики Цей кронштейн розташований на валу валка, і у вертикальному положенні він утримується шпилькою, закріпленою на станинах КЛІТІ (ДИВ АС СРСР №893307, М кл В 21 Д 5/06, опубл 1981, Б В №48) У винаходу, що заявляється, і прототипу співпадають наступні ознаки станини, горизонтальний валок і кронштейн з формуючими роликами Отриманню очікуваного технічного результату при використанні прототипу перешкоджають наступні причини - складність конструкції КЛІТІ, ЩО полягає в наявності горизонтального валка з кронштейном, який функції валка практично не виконує, а є лише місцем встановлення цього кронштейна, а також в наявності конструктивних елементів для запобігання провертанню кронштейна разом з валком, - підвищена металоємність КЛІТІ, В тому числі валкового інструменту, збільшені енерговитрати на формування, пов'язані з наявністю сил тертя при взаємодії кронштейна з дисковими елементами валка, що обертаються, і які розташовані по обидві сторони від нього, і ковзанням дискових елементів іншого валка відносно поверхні стінок профілю, що (О 00 5 ю 54186 підгинаються, - знижена якість профілів через наявність СЛІДІВ ковзання валков на їх стінках, особливо профілів з покриттям В основу винаходу поставлено задачу створити таку робочу кліть профільосгинального стану, в якій удосконалення за рахунок введення додаткових конструктивних елементів дозволило б забезпечити досягнення технічного результату, що полягає в спрощенні конструкції КЛІТІ, зниженні и металоємністі, в тому числі валкового інструменту, зменшенні енерговитрат на формування і підвищенні якості профілів, що формуються На рішення поставленої задачі направлена робоча кліть профільосгинального стану, що заявляється, яка містить станини, горизонтальний валок і кронштейн з формуючими роликами Від прототипу винахід, що заявляється, відрізняється тим, що кліть забезпечена балкою, розміщеною в станинах паралельно подовжньої осі горизонтального валка з можливістю настановного переміщення відносно валка, а кронштейн з формуючими роликами закріплений на балці Між сукупністю суттєвих ознак винаходу, що заявляється, і технічним результатом є наступний причинно-наслідковий зв'язок Наявність в КЛІТІ ТІЛЬКИ одного горизонтального валка і балки, розміщеній в станинах КЛІТІ паралельно подовжньої осі цього валка, а також закріплення кронштейна безпосередньо на балці дозволяє спростити конструкцію КЛІТІ і знизити и металоємність, втому числі валкового інструменту Крім того, закріплення кронштейна на балці робить їх з'єднання нерухомим в процесі роботи КЛІТІ, внаслідок чого виключаються втрати на тертя, а отже і енерговитрати на формування, які мали місце при використанні прототипу Розташування балки в станинах КЛІТІ З МОЖЛИВІСТЮ настановного переміщення відносно горизонтального валка дозволяє здійснювати регулювання положення формуючих роликів та створювати оптимальний режим формування, в тому числі енергетичний, і підвищити якість профілів, що формуються У окремих випадках реалізації робоча кліть профільосгинального стану, що заявляється характеризується наступними ВІДМІННИМИ ВІД прототипу ознаками 1) вона містить, принаймні, один закріплений на балці додатковий кронштейн з формуючим роликом, що встановлений на цьому кронштейні як на осі, 2) додатковий кронштейн з'єднаний з горизонтальним валком Суть винаходу пояснюється графічними матеріалами, на яких зображено на фіг 1 - загальний вигляд робочої КЛІТІ, на фіг 2 - кліть з додатковими кронштейнами, на фіг 3 - схема з'єднання кронштейна з валком На графічних матеріалах є наступні позначення 1,2 - станини КЛІТІ, 3 - горизонтальний валок, 4 - балка, 5 - кронштейн, 6 - горизонтальний формуючий ролик, 7 - подовжня вісь валка, 8 - натискний гвинт, 9 - притискна планка, 10 - додатковий кронштейн, 11 - вертикальний формуючий ролик, 12 - кільце, 13 - втулка-підшипник, 14-вал валка, 15 - радіальний отвір кільця 10, 16 - профіль, що формується, 17, 18 - дискові формуючі елементи валка, 19, 20 - стінки профілю Конструкція робочої КЛІТІ профільосгинального стану в конкретному прикладі містить станини 1 і 2 (фиг1), горизонтальний валок 3, балку 4, на якій закріплений кронштейн 5 з горизонтальними формуючими роликами 6 Балка 4 встановлена в станинах 1 і 2 паралельно подовжній осі 7 горизонтального валка 3 При цьому вона має можливість настановного переміщення відносно валка у вертикальному і горизонтальному напрямах Це переміщення забезпечується такими ж елементами конструкції КЛІТІ, ЯКІ застосовуються для аналогічного переміщення валків її настройці, наприклад, натискними гвинтами 8 і притискними планками 9 подушок валків У окремих випадках конструкція робочої КЛІТІ має наступні особливості на балці 4 консольно закріплені додаткові кронштейни 10 (фіг 2), і на них як на осі встановлені вертикальні формуючі ролики 11, додаткові кронштейни 10 з'єднані з горизонтальним валком 3 З'єднання кронштейна з валком виконано жвавим і реалізовується воно за допомогою кільця 12, яке розташовується на втулці-підшипнику 13 з антифрикційного матеріалу, встановленій нерухомо на валу 14 валка При цьому кінець кронштейна 10 розміщується в радіальному отворі 15 кільця 12, що забезпечує швидке збирання (розбирання) КЛІТІ І настановне переміщення балки 4 в станинах 1 і 2 КЛІТІ у вертикальному напрямі Робоча кліть профільосгинального стану працює таким чином Необхідні зазори 5і і 5г в калібрі, утвореному дисковими формуючими елементами 17 і 18 валка і горизонтальними формуючими роликами 6, виставляють шляхом ВІДПОВІДНОГО переміщення балки 4 в станинах 1 і 2 КЛІТІ за допомогою натискних гвинтів 8 і притискних планок 9 Профіль 16, що формується, переміщається в КЛІТІ ПІД ДІЄЮ привідного горизонтального валка і змінює свою форму ВІДПОВІДНО до конфігурації калібру При цьому стінки 19 профілю 16 підгинаються від положення, яке вони мали після виходу з попередньої КЛІТІ (на фіг 2 вони показані пунктиром), до необхідного положення дисковими елементами 18 валка У випадку недостатнього тягового зусилля в КЛІТІ, ЩО приводить до буксування валків, його збільшують шляхом додаткового обтиснення стінки 20 профілю 16, що формується, між валком і роликами 6 за допомогою натискних гвинтів 8 У разі застосування в КЛІТІ додаткових кронштейнів 10 з вертикальними роликами и кліть працює аналогічно вище описаному за винятком того, що підгинання стінок 19 профілю здійснюється не дисковими формуючими 54186 елементами І87 а вертикальними роликами 11 збирання (розбирання) КЛІТІ І МОЖЛИВІСТЬ При цьому практично виключається ковзання між регулювання положення роликів 6 у роликами 11 і стінками 19 профілю, що вертикальному напрямі Крім того, з'єднання підгинаються, це зменшує енерговитрати на додаткового кронштейна 10 з валком 3 підвищує формування і підвищує якість профілів за рахунок жорсткість КЛІТІ, що дозволяє отримувати профілі з відсутності СЛІДІВ ковзання на його поверхні більш точними розмірами, тобто підвищити їх При з'єднанні додаткового кронштейна 10 з ЯКІСТЬ валком працездатність КЛІТІ реалізовується таким Таким чином, при використанні робочої КЛІТІ чином При обертанні валка 3 обертається разом з профільосгинального стану, що заявляється, ним і втулка-підшипник 13, яка встановлена забезпечується досягнення технічного результату, нерухомо на валу 14 валка, а кільце 12, що полягає в спрощенні конструкції КЛІТІ, зниженні розташоване на цій втулці-підшипнику, и металоємністі, в тому числі валкового залишається нерухомим через те, що його інструменту, зменшенні енерговитрат на положення зафіксоване кронштейном 11, кінець формування і підвищенні якості профілів, що якого жваво розміщений в радіальному отворі 15 формується цього кільця Таке з'єднання забезпечує швидке 4 5 Фіг.2 54186 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
