Метантенк

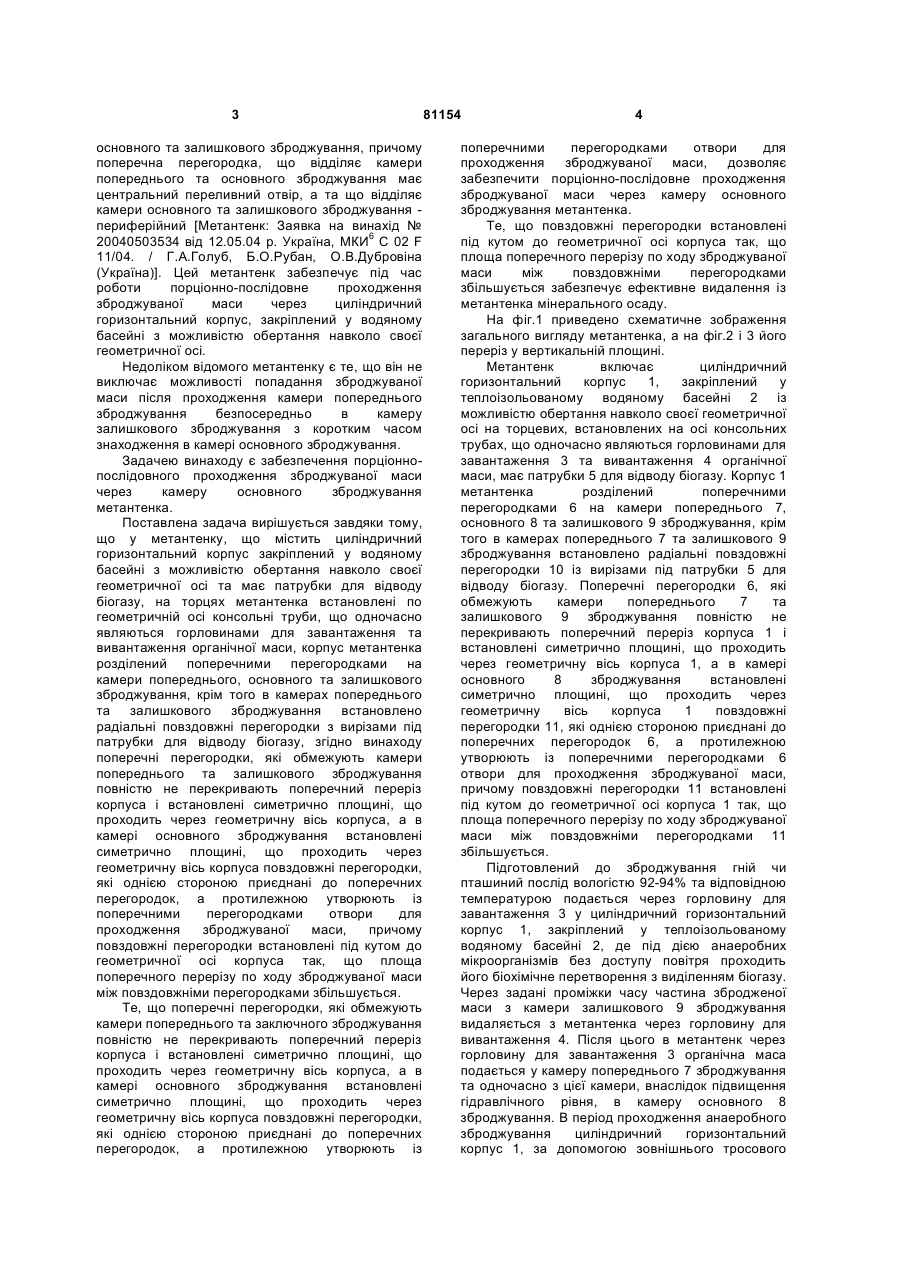

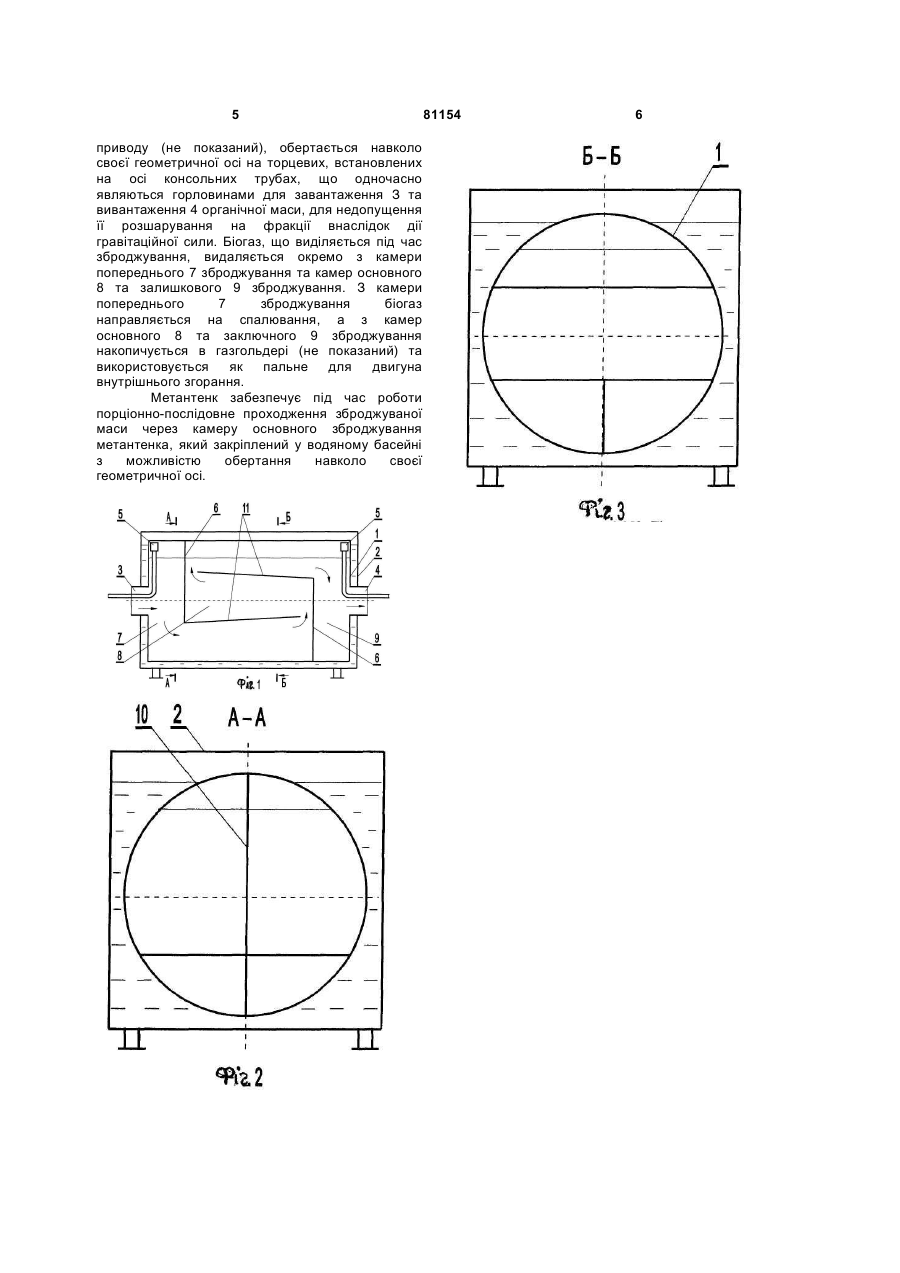

Метантенк, що містить циліндричний горизонтальний корпус, закріплений у водяному басейні з можливістю обертання навколо своєї геометричної осі, та патрубки для відводу біогазу, на торцях метантенка встановлені по геометричній осі консольні труби, що одночасно є горловинами для завантаження та вивантаження органічної маси, корпус метантенка розділений поперечними C2 1 3 основного та залишкового зброджування, причому поперечна перегородка, що відділяє камери попереднього та основного зброджування має центральний переливний отвір, а та що відділяє камери основного та залишкового зброджування периферійний [Метантенк: Заявка на винахід № 20040503534 від 12.05.04 p. Україна, МКИ6 С 02 F 11/04. / Г.А.Голуб, Б.О.Рубан, О.В.Дубровіна (Україна)]. Цей метантенк забезпечує під час роботи порціонно-послідовне проходження зброджуваної маси через циліндричний горизонтальний корпус, закріплений у водяному басейні з можливістю обертання навколо своєї геометричної осі. Недоліком відомого метантенку є те, що він не виключає можливості попадання зброджуваної маси після проходження камери попереднього зброджування безпосередньо в камеру залишкового зброджування з коротким часом знаходження в камері основного зброджування. Задачею винаходу є забезпечення порціоннопослідовного проходження зброджуваної маси через камеру основного зброджування метантенка. Поставлена задача вирішується завдяки тому, що у метантенку, що містить циліндричний горизонтальний корпус закріплений у водяному басейні з можливістю обертання навколо своєї геометричної осі та має патрубки для відводу біогазу, на торцях метантенка встановлені по геометричній осі консольні труби, що одночасно являються горловинами для завантаження та вивантаження органічної маси, корпус метантенка розділений поперечними перегородками на камери попереднього, основного та залишкового зброджування, крім того в камерах попереднього та залишкового зброджування встановлено радіальні повздовжні перегородки з вирізами під патрубки для відводу біогазу, згідно винаходу поперечні перегородки, які обмежують камери попереднього та залишкового зброджування повністю не перекривають поперечний переріз корпуса і встановлені симетрично площині, що проходить через геометричну вісь корпуса, а в камері основного зброджування встановлені симетрично площині, що проходить через геометричну вісь корпуса повздовжні перегородки, які однією стороною приєднані до поперечних перегородок, а протилежною утворюють із поперечними перегородками отвори для проходження зброджуваної маси, причому повздовжні перегородки встановлені під кутом до геометричної осі корпуса так, що площа поперечного перерізу по ходу зброджуваної маси між повздовжніми перегородками збільшується. Те, що поперечні перегородки, які обмежують камери попереднього та заключного зброджування повністю не перекривають поперечний переріз корпуса і встановлені симетрично площині, що проходить через геометричну вісь корпуса, а в камері основного зброджування встановлені симетрично площині, що проходить через геометричну вісь корпуса повздовжні перегородки, які однією стороною приєднані до поперечних перегородок, а протилежною утворюють із 81154 4 поперечними перегородками отвори для проходження зброджуваної маси, дозволяє забезпечити порціонно-послідовне проходження зброджуваної маси через камеру основного зброджування метантенка. Те, що повздовжні перегородки встановлені під кутом до геометричної осі корпуса так, що площа поперечного перерізу по ходу зброджуваної маси між повздовжніми перегородками збільшується забезпечує ефективне видалення із метантенка мінерального осаду. На фіг.1 приведено схематичне зображення загального вигляду метантенка, а на фіг.2 і 3 його переріз у вертикальній площині. Метантенк включає циліндричний горизонтальний корпус 1, закріплений у теплоізольованому водяному басейні 2 із можливістю обертання навколо своєї геометричної осі на торцевих, встановлених на осі консольних трубах, що одночасно являються горловинами для завантаження 3 та вивантаження 4 органічної маси, має патрубки 5 для відводу біогазу. Корпус 1 метантенка розділений поперечними перегородками 6 на камери попереднього 7, основного 8 та залишкового 9 зброджування, крім того в камерах попереднього 7 та залишкового 9 зброджування встановлено радіальні повздовжні перегородки 10 із вирізами під патрубки 5 для відводу біогазу. Поперечні перегородки 6, які обмежують камери попереднього 7 та залишкового 9 зброджування повністю не перекривають поперечний переріз корпуса 1 і встановлені симетрично площині, що проходить через геометричну вісь корпуса 1, а в камері основного 8 зброджування встановлені симетрично площині, що проходить через геометричну вісь корпуса 1 повздовжні перегородки 11, які однією стороною приєднані до поперечних перегородок 6, а протилежною утворюють із поперечними перегородками 6 отвори для проходження зброджуваної маси, причому повздовжні перегородки 11 встановлені під кутом до геометричної осі корпуса 1 так, що площа поперечного перерізу по ходу зброджуваної маси між повздовжніми перегородками 11 збільшується. Підготовлений до зброджування гній чи пташиний послід вологістю 92-94% та відповідною температурою подається через горловину для завантаження 3 у циліндричний горизонтальний корпус 1, закріплений у теплоізольованому водяному басейні 2, де під дією анаеробних мікроорганізмів без доступу повітря проходить його біохімічне перетворення з виділенням біогазу. Через задані проміжки часу частина збродженої маси з камери залишкового 9 зброджування видаляється з метантенка через горловину для вивантаження 4. Після цього в метантенк через горловину для завантаження 3 органічна маса подається у камеру попереднього 7 зброджування та одночасно з цієї камери, внаслідок підвищення гідравлічного рівня, в камеру основного 8 зброджування. В період проходження анаеробного зброджування циліндричний горизонтальний корпус 1, за допомогою зовнішнього тросового 5 приводу (не показаний), обертається навколо своєї геометричної осі на торцевих, встановлених на осі консольних трубах, що одночасно являються горловинами для завантаження З та вивантаження 4 органічної маси, для недопущення її розшарування на фракції внаслідок дії гравітаційної сили. Біогаз, що виділяється під час зброджування, видаляється окремо з камери попереднього 7 зброджування та камер основного 8 та залишкового 9 зброджування. З камери попереднього 7 зброджування біогаз направляється на спалювання, а з камер основного 8 та заключного 9 зброджування накопичується в газгольдері (не показаний) та використовується як пальне для двигуна внутрішнього згорання. Метантенк забезпечує під час роботи порціонно-послідовне проходження зброджуваної маси через камеру основного зброджування метантенка, який закріплений у водяному басейні з можливістю обертання навколо своєї геометричної осі. 81154 6
