Гайка самозатягувальна

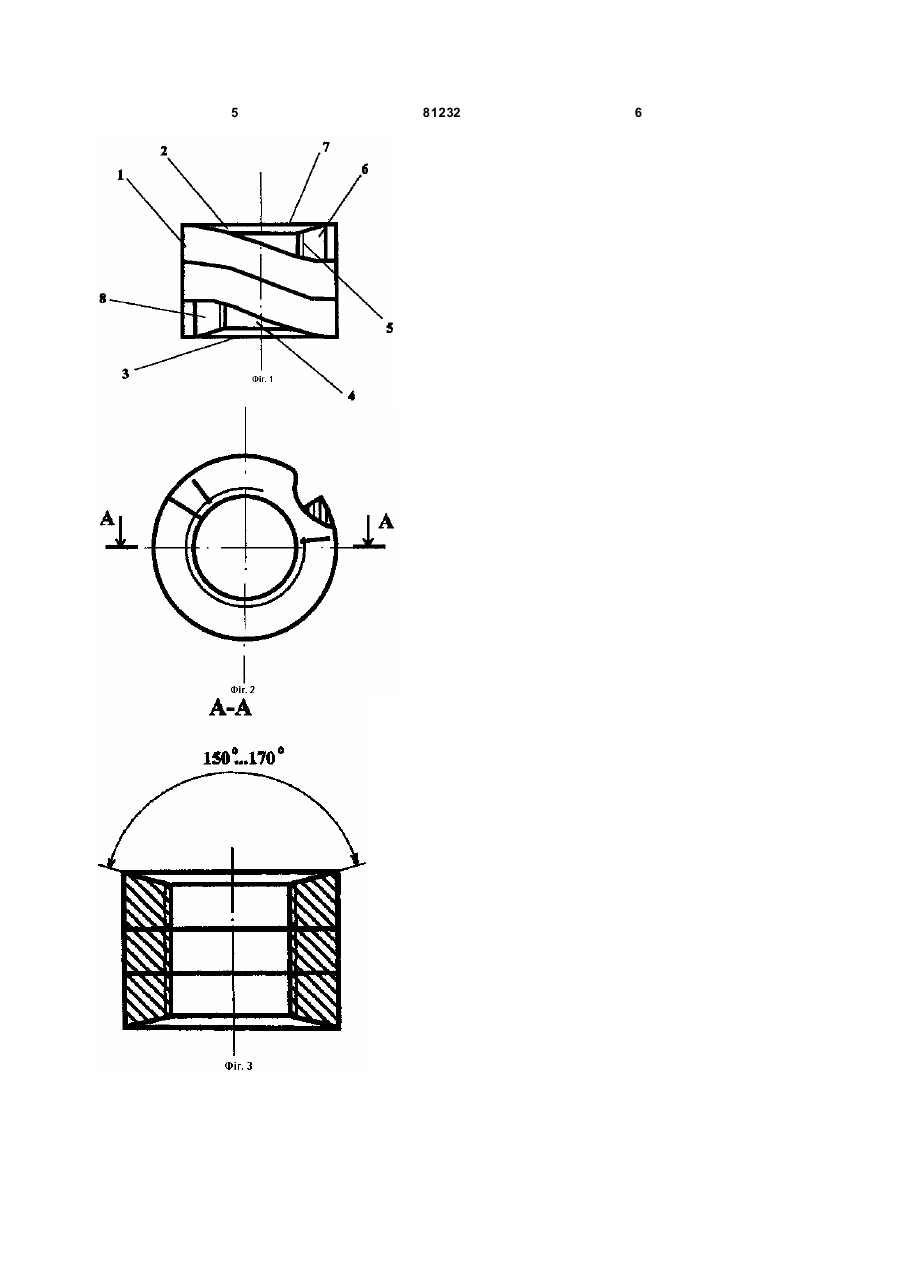

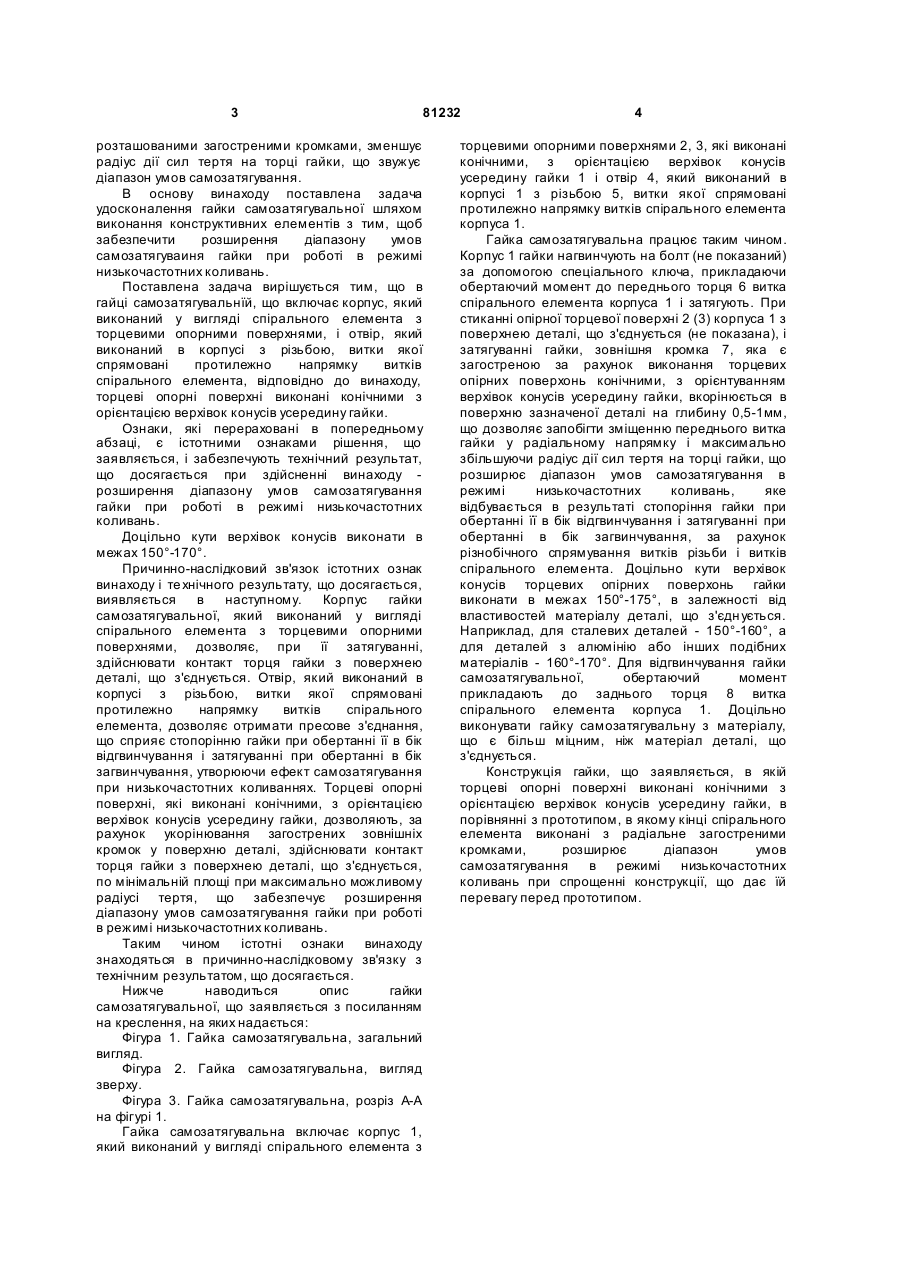

1. Гайка самозатягувальна, що включає корпус, який виконаний у вигляді спірального елемента з торцевими опорними поверхнями, і отвір, який виконаний в корпусі з різьбою, витки якої спрямовані протилежно напрямку витків спірального елемента, яка відрізняється тим, що торцеві опорні поверхні виконані конічними з орієнтацією верхівок конусів усередину гайки. 2. Гайка самозатягувальна за п. 1, яка відрізняє ться тим, що верхівки конусів виконані з кутом в межах 150°-170°. (19) (21) 2004042520 (22) 05.04.2004 (24) 25.12.2007 (72) КОТІКОВ ГЕОРГІЙ ІВАНОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ ТОРГОВИЙ ДІМ "АГРОПРОМІМПЕКС-2000", UA (56) UA 40711 A, 15.08.2001 UA 59898 C2, 15.09.2003 RU 2132977 C1, 10.07.1999 UA 73515 C2, 15.03.2004 GB 637562, 24.05.1950 3 81232 розташованими загостреними кромками, зменшує радіус дії сил тертя на торці гайки, що звужує діапазон умов самозатягування. В основу винаходу поставлена задача удосконалення гайки самозатягувальної шляхом виконання конструктивних елементів з тим, щоб забезпечити розширення діапазону умов самозатягуваиня гайки при роботі в режимі низькочастотних коливань. Поставлена задача вирішується тим, що в гайці самозатягувальнїй, що включає корпус, який виконаний у вигляді спірального елемента з торцевими опорними поверхнями, і отвір, який виконаний в корпусі з різьбою, витки якої спрямовані протилежно напрямку витків спірального елемента, відповідно до винаходу, торцеві опорні поверхні виконані конічними з орієнтацією верхівок конусів усередину гайки. Ознаки, які перераховані в попередньому абзаці, є істотними ознаками рішення, що заявляється, і забезпечують технічний результат, що досягається при здійсненні винаходу розширення діапазону умов самозатягування гайки при роботі в режимі низькочастотних коливань. Доцільно кути верхівок конусів виконати в межах 150°-170°. Причинно-наслідковий зв'язок істотних ознак винаходу і те хнічного результату, що досягається, виявляється в наступному. Корпус гайки самозатягувальної, який виконаний у вигляді спірального елемента з торцевими опорними поверхнями, дозволяє, при її затягуванні, здійснювати контакт торця гайки з поверхнею деталі, що з'єднується. Отвір, який виконаний в корпусі з різьбою, витки якої спрямовані протилежно напрямку витків спірального елемента, дозволяє отримати пресове з'єднання, що сприяє стопорінню гайки при обертанні її в бік відгвинчування і затягуванні при обертанні в бік загвинчування, утворюючи ефект самозатягування при низькочастотних коливаннях. Торцеві опорні поверхні, які виконані конічними, з орієнтацією верхівок конусів усередину гайки, дозволяють, за рахунок укорінювання загострених зовнішніх кромок у поверхню деталі, здійснювати контакт торця гайки з поверхнею деталі, що з'єднується, по мінімальній площі при максимально можливому радіусі тертя, що забезпечує розширення діапазону умов самозатягування гайки при роботі в режимі низькочастотних коливань. Таким чином істотні ознаки винаходу знаходяться в причинно-наслідковому зв'язку з технічним результатом, що досягається. Нижче наводиться опис гайки самозатягувальної, що заявляється з посиланням на креслення, на яких надається: Фігура 1. Гайка самозатягувальна, загальний вигляд. Фігура 2. Гайка самозатягувальна, вигляд зверху. Фігура 3. Гайка самозатягувальна, розріз А-А на фігурі 1. Гайка самозатягувальна включає корпус 1, який виконаний у вигляді спірального елемента з 4 торцевими опорними поверхнями 2, 3, які виконані конічними, з орієнтацією верхівок конусів усередину гайки 1 і отвір 4, який виконаний в корпусі 1 з різьбою 5, витки якої спрямовані протилежно напрямку витків спірального елемента корпуса 1. Гайка самозатягувальна працює таким чином. Корпус 1 гайки нагвинчують на болт (не показаний) за допомогою спеціального ключа, прикладаючи обертаючий момент до переднього торця 6 витка спірального елемента корпуса 1 і затягують. При стиканні опірної торцевої поверхні 2 (3) корпуса 1 з поверхнею деталі, що з'єднується (не показана), і затягуванні гайки, зовнішня кромка 7, яка є загостреною за рахунок виконання торцевих опірних поверхонь конічними, з орієнтуванням верхівок конусів усередину гайки, вкорінюється в поверхню зазначеної деталі на глибину 0,5-1мм, що дозволяє запобігти зміщенню переднього витка гайки у радіальному напрямку і максимально збільшуючи радіус дії сил тертя на торці гайки, що розширює діапазон умов самозатягування в режимі низькочастотних коливань, яке відбувається в результаті стопоріння гайки при обертанні її в бік відгвинчування і затягуванні при обертанні вбік загвинчування, за рахунок різнобічного спрямування витків різьби і витків спірального елемента. Доцільно кути верхівок конусів торцевих опірних поверхонь гайки виконати в межах 150°-175°, в залежності від властивостей матеріалу деталі, що з'єдн ується. Наприклад, для сталевих деталей - 150°-160°, а для деталей з алюмінію або інших подібних матеріалів - 160°-170°. Для відгвинчування гайки самозатягувальної, обертаючий момент прикладають до заднього торця 8 витка спірального елемента корпуса 1. Доцільно виконувати гайку самозатягувальну з матеріалу, що є більш міцним, ніж матеріал деталі, що з'єднується. Конструкція гайки, що заявляється, в якій торцеві опорні поверхні виконані конічними з орієнтацією верхівок конусів усередину гайки, в порівнянні з прототипом, в якому кінці спірального елемента виконані з радіальне загостреними кромками, розширює діапазон умов самозатягування в режимі низькочастотних коливань при спрощенні конструкції, що дає їй перевагу перед прототипом. 5 81232 6
