Пристрій гідравлічного зрівноважування осьового зусилля

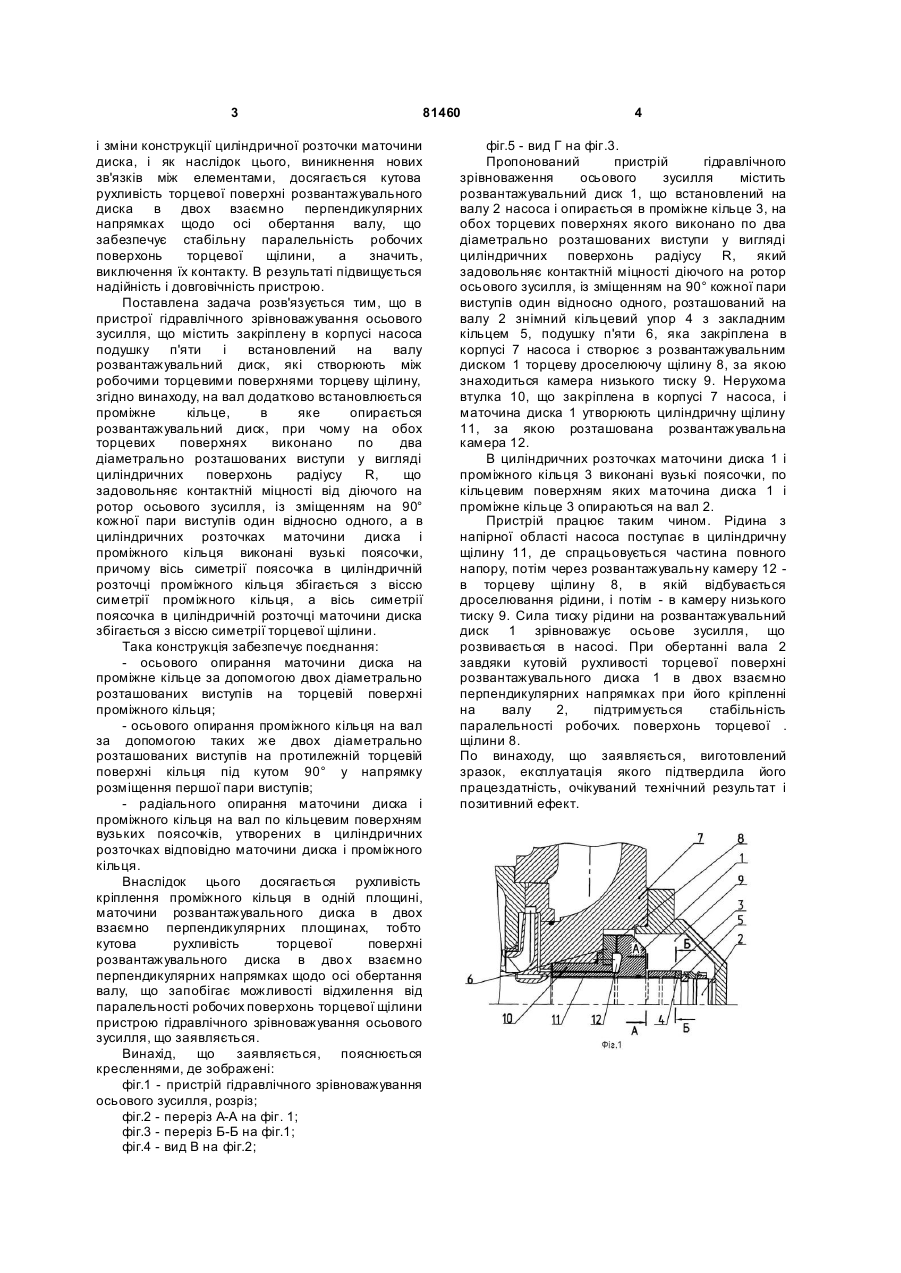

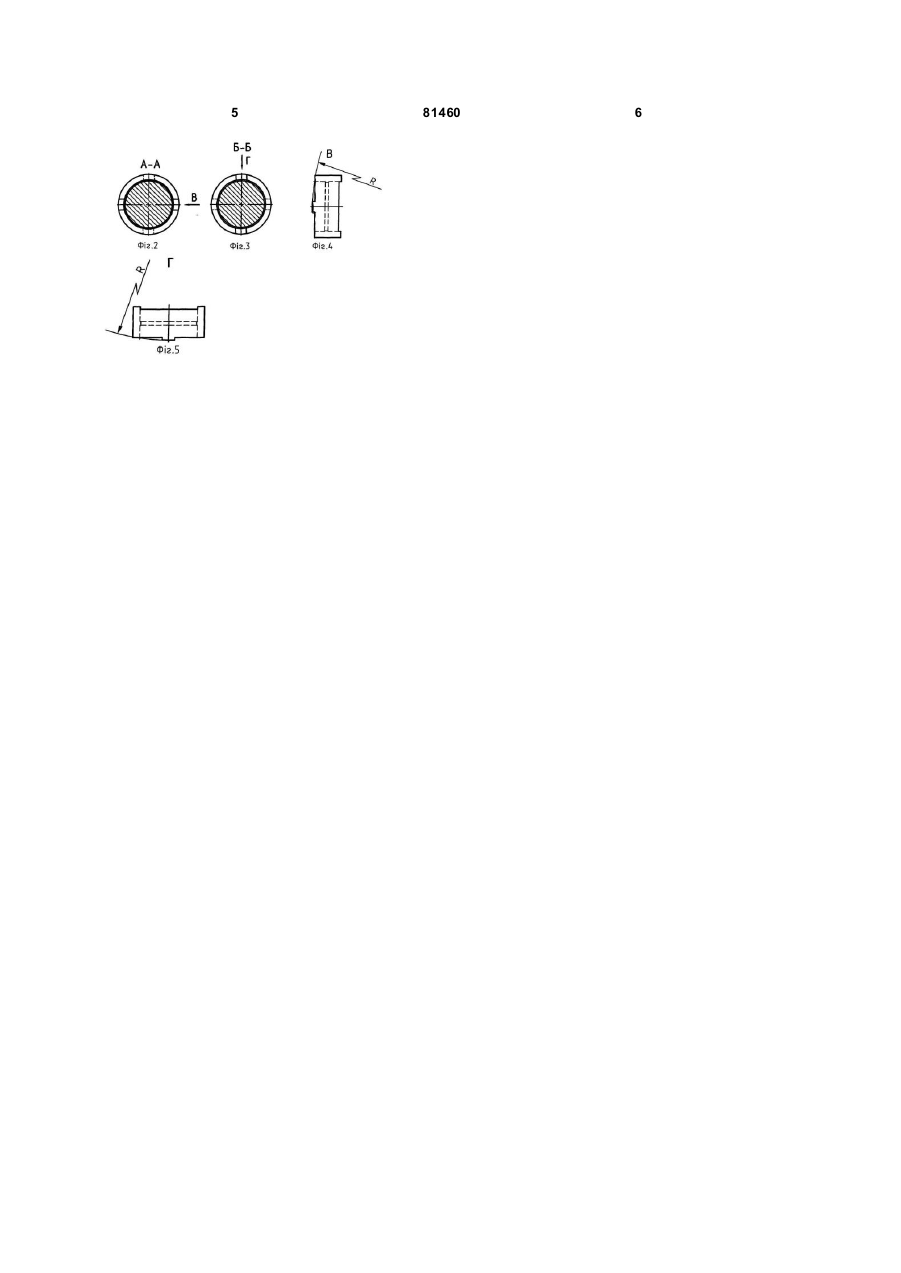

1. Пристрій гідравлічного зрівноважування осьового зусилля, що містить закріплену в корпусі насоса подушку п'яти, що утворює торцеву щілину з розвантажувальним диском з маточиною, встановленим на валу, який відрізняється тим, що на валу додатково встановлено проміжне кільце для забезпечення осьового спирання маточини диска на проміжне кільце за допомогою двох діаметрально розташованих циліндричних C2 2 (19) 1 3 81460 і зміни конструкції циліндричної розточки маточини диска, і як наслідок цього, виникнення нових зв'язків між елементами, досягається кутова рухливість торцевої поверхні розвантажувального диска в двох взаємно перпендикулярних напрямках щодо осі обертання валу, що забезпечує стабільну паралельність робочих поверхонь торцевої щілини, а значить, виключення їх контакту. В результаті підвищується надійність і довговічність пристрою. Поставлена задача розв'язується тим, що в пристрої гідравлічного зрівноважування осьового зусилля, що містить закріплену в корпусі насоса подушку п'яти і встановлений на валу розвантажувальний диск, які створюють між робочими торцевими поверхнями торцеву щілину, згідно винаходу, на вал додатково встановлюється проміжне кільце, в яке опирається розвантажувальний диск, при чому на обох торцевих поверхнях виконано по два діаметрально розташованих виступи у вигляді циліндричних поверхонь радіусу R, що задовольняє контактній міцності від діючого на ротор осьового зусилля, із зміщенням на 90° кожної пари виступів один відносно одного, а в циліндричних розточках маточини диска і проміжного кільця виконані вузькі поясочки, причому вісь симетрії поясочка в циліндричній розточці проміжного кільця збігається з віссю симетрії проміжного кільця, а вісь симетрії поясочка в циліндричній розточці маточини диска збігається з віссю симетрії торцевої щілини. Така конструкція забезпечує поєднання: - осьового опирання маточини диска на проміжне кільце за допомогою двох діаметрально розташованих виступів на торцевій поверхні проміжного кільця; - осьового опирання проміжного кільця на вал за допомогою таких же двох діаметрально розташованих виступів на протилежній торцевій поверхні кільця під кутом 90° у напрямку розміщення першої пари виступів; - радіального опирання маточини диска і проміжного кільця на вал по кільцевим поверхням вузьких поясочків, утворених в циліндричних розточках відповідно маточини диска і проміжного кільця. Внаслідок цього досягається рухливість кріплення проміжного кільця в одній площині, маточини розвантажувального диска в двох взаємно перпендикулярних площинах, тобто кутова рухливість торцевої поверхні розвантажувального диска в дво х взаємно перпендикулярних напрямках щодо осі обертання валу, що запобігає можливості відхилення від паралельності робочих поверхонь торцевої щілини пристрою гідравлічного зрівноважування осьового зусилля, що заявляється. Винахід, що заявляється, пояснюється кресленнями, де зображені: фіг.1 - пристрій гідравлічного зрівноважування осьового зусилля, розріз; фіг.2 - переріз А-А на фіг. 1; фіг.3 - переріз Б-Б на фіг.1; фіг.4 - вид В на фіг.2; 4 фіг.5 - вид Г на фіг.3. Пропонований пристрій гідравлічного зрівноваження осьового зусилля містить розвантажувальний диск 1, що встановлений на валу 2 насоса і опирається в проміжне кільце 3, на обох торцевих поверхнях якого виконано по два діаметрально розташованих виступи у вигляді циліндричних поверхонь радіусу R, який задовольняє контактній міцності діючого на ротор осьового зусилля, із зміщенням на 90° кожної пари виступів один відносно одного, розташований на валу 2 знімний кільцевий упор 4 з закладним кільцем 5, подушку п'яти 6, яка закріплена в корпусі 7 насоса і створює з розвантажувальним диском 1 торцеву дроселюючу щілину 8, за якою знаходиться камера низького тиску 9. Нерухома втулка 10, що закріплена в корпусі 7 насоса, і маточина диска 1 утворюють циліндричну щілину 11, за якою розташована розвантажувальна камера 12. В циліндричних розточках маточини диска 1 і проміжного кільця 3 виконані вузькі поясочки, по кільцевим поверхням яких маточина диска 1 і проміжне кільце 3 опираються на вал 2. Пристрій працює таким чином. Рідина з напірної області насоса поступає в циліндричну щілину 11, де спрацьовується частина повного напору, потім через розвантажувальну камеру 12 в торцеву щілину 8, в якій відбувається дроселювання рідини, і потім - в камеру низького тиску 9. Сила тиску рідини на розвантажувальний диск 1 зрівноважує осьове зусилля, що розвивається в насосі. При обертанні вала 2 завдяки кутовій рухливості торцевої поверхні розвантажувального диска 1 в двох взаємно перпендикулярних напрямках при його кріпленні на валу 2, підтримується стабільність паралельності робочих. поверхонь торцевої . щілини 8. По винаходу, що заявляється, виготовлений зразок, експлуатація якого підтвердила його працездатність, очікуваний технічний результат і позитивний ефект. 5 81460 6
