Котельна установка

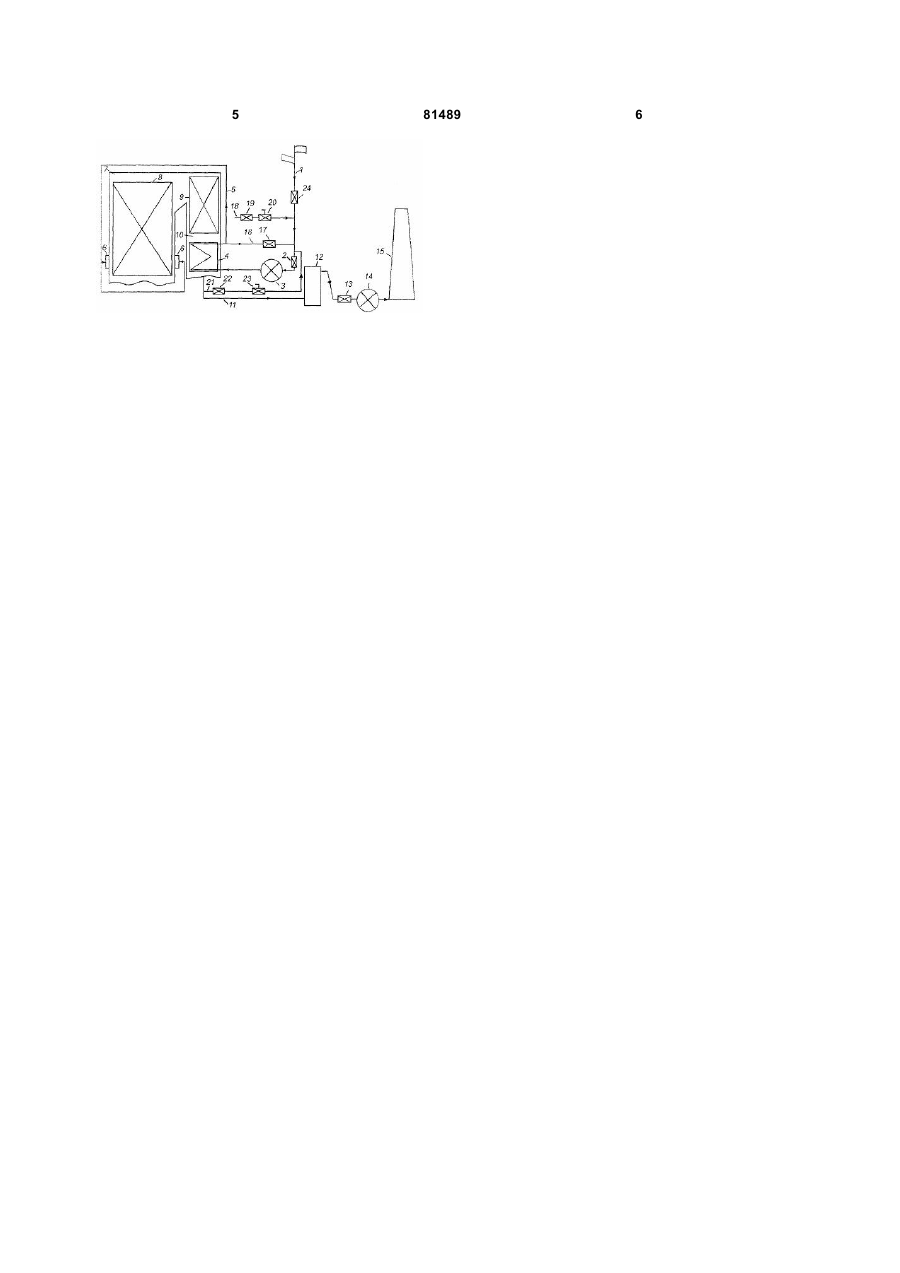

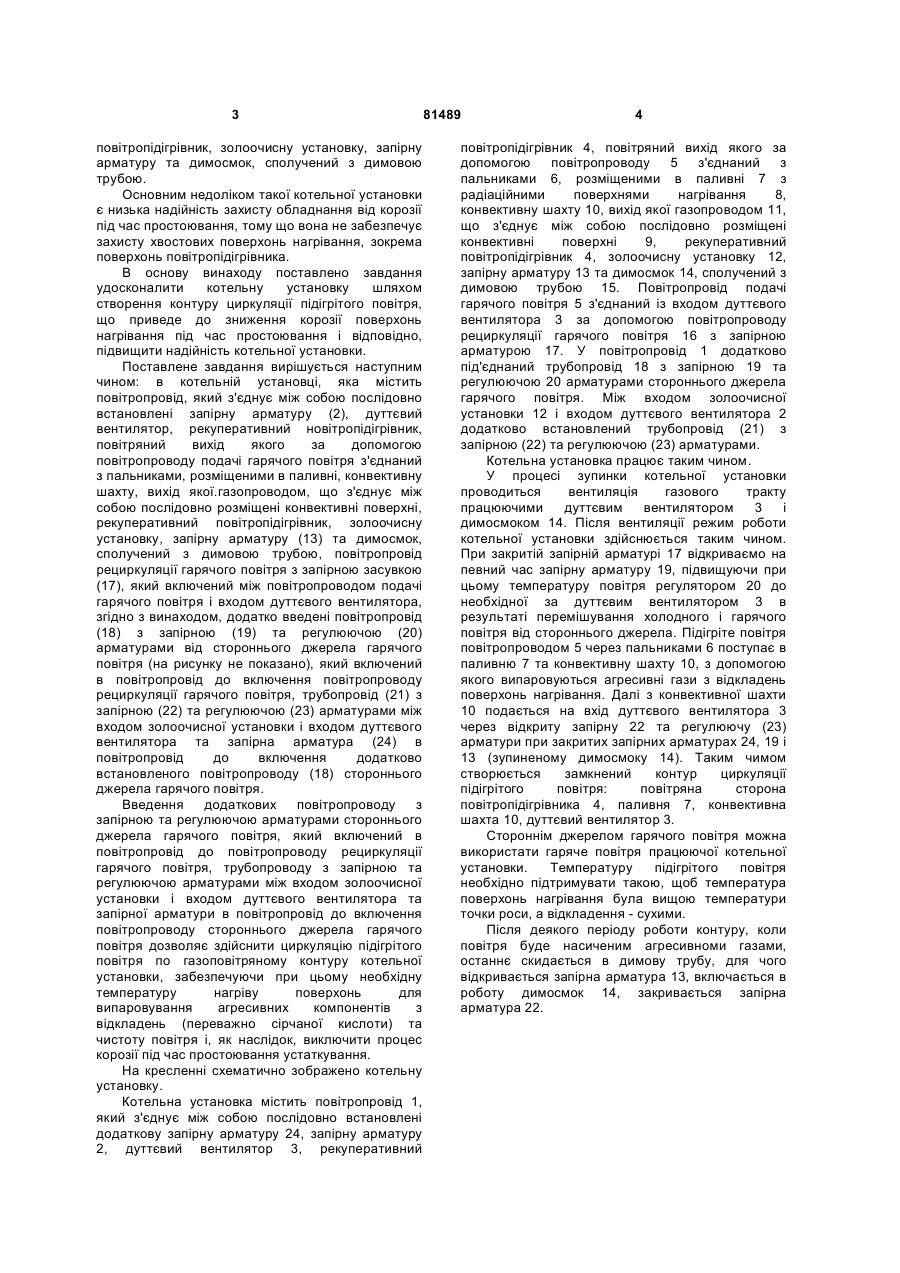

Котельна установка, яка містить повітропровід, який з'єднує між собою послідовно встановлені запірну арматуру, дуттьовий C2 2 (19) 1 3 повітропідігрівник, золоочисну установку, запірну арматуру та димосмок, сполучений з димовою трубою. Основним недоліком такої котельної установки є низька надійність захисту обладнання від корозії під час простоювання, тому що вона не забезпечує захисту хвостових поверхонь нагрівання, зокрема поверхонь повітропідігрівника. В основу винаходу поставлено завдання удосконалити котельну установку шляхом створення контуру циркуляції підігрітого повітря, що приведе до зниження корозії поверхонь нагрівання під час простоювання і відповідно, підвищити надійність котельної установки. Поставлене завдання вирішується наступним чином: в котельній установці, яка містить повітропровід, який з'єднує між собою послідовно встановлені запірну арматуру (2), дуттєвий вентилятор, рекуперативний новітропідігрівник, повітряний вихід якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, розміщеними в паливні, конвективну шахту, вихід якої.газопроводом, що з'єднує між собою послідовно розміщені конвективні поверхні, рекуперативний повітропідігрівник, золоочисну установку, запірну арматуру (13) та димосмок, сполучений з димовою трубою, повітропровід рециркуляції гарячого повітря з запірною засувкою (17), який включений між повітропроводом подачі гарячого повітря і входом дуттєвого вентилятора, згідно з винаходом, додатко введені повітропровід (18) з запірною (19) та регулюючою (20) арматурами від стороннього джерела гарячого повітря (на рисунку не показано), який включений в повітропровід до включення повітропроводу рециркуляції гарячого повітря, трубопровід (21) з запірною (22) та регулюючою (23) арматурами між входом золоочисної установки і входом дуттєвого вентилятора та запірна арматура (24) в повітропровід до включення додатково встановленого повітропроводу (18) стороннього джерела гарячого повітря. Введення додаткових повітропроводу з запірною та регулюючою арматурами стороннього джерела гарячого повітря, який включений в повітропровід до повітропроводу рециркуляції гарячого повітря, трубопроводу з запірною та регулюючою арматурами між входом золоочисної установки і входом дуттєвого вентилятора та запірної арматури в повітропровід до включення повітропроводу стороннього джерела гарячого повітря дозволяє здійснити циркуляцію підігрітого повітря по газоповітряному контуру котельної установки, забезпечуючи при цьому необхідну температуру нагріву поверхонь для випаровування агресивних компонентів з відкладень (переважно сірчаної кислоти) та чистоту повітря і, як наслідок, виключити процес корозії під час простоювання устаткування. На кресленні схематично зображено котельну установку. Котельна установка містить повітропровід 1, який з'єднує між собою послідовно встановлені додаткову запірну арматуру 24, запірну арматуру 2, дуттєвий вентилятор 3, рекуперативний 81489 4 повітропідігрівник 4, повітряний вихід якого за допомогою повітропроводу 5 з'єднаний з пальниками 6, розміщеними в паливні 7 з радіаційними поверхнями нагрівання 8, конвективну шахту 10, вихід якої газопроводом 11, що з'єднує між собою послідовно розміщені конвективні поверхні 9, рекуперативний повітропідігрівник 4, золоочисну установку 12, запірну арматуру 13 та димосмок 14, сполучений з димовою трубою 15. Повітропровід подачі гарячого повітря 5 з'єднаний із входом дуттєвого вентилятора 3 за допомогою повітропроводу рециркуляції гарячого повітря 16 з запірною арматурою 17. У повітропровід 1 додатково під'єднаний трубопровід 18 з запірною 19 та регулюючою 20 арматурами стороннього джерела гарячого повітря. Між входом золоочисної установки 12 і входом дуттєвого вентилятора 2 додатково встановлений трубопровід (21) з запірною (22) та регулюючою (23) арматурами. Котельна установка працює таким чином. У процесі зупинки котельної установки проводиться вентиляція газового тракту працюючими дуттєвим вентилятором 3 і димосмоком 14. Після вентиляції режим роботи котельної установки здійснюється таким чином. При закритій запірній арматурі 17 відкриваємо на певний час запірну арматуру 19, підвищуючи при цьому температуру повітря регулятором 20 до необхідної за дуттєвим вентилятором 3 в результаті перемішування холодного і гарячого повітря від стороннього джерела. Підігріте повітря повітропроводом 5 через пальниками 6 поступає в паливню 7 та конвективну шахту 10, з допомогою якого випаровуються агресивні гази з відкладень поверхонь нагрівання. Далі з конвективної шахти 10 подається на вхід дуттєвого вентилятора 3 через відкриту запірну 22 та регулюючу (23) арматури при закритих запірних арматурах 24, 19 і 13 (зупиненому димосмоку 14). Таким чимом створюється замкнений контур циркуляції підігрітого повітря: повітряна сторона повітропідігрівника 4, паливня 7, конвективна шахта 10, дуттєвий вентилятор 3. Стороннім джерелом гарячого повітря можна використати гаряче повітря працюючої котельної установки. Температуру підігрітого повітря необхідно підтримувати такою, щоб температура поверхонь нагрівання була вищою температури точки роси, а відкладення - сухими. Після деякого періоду роботи контуру, коли повітря буде насиченим агресивноми газами, останнє скидається в димову трубу, для чого відкривається запірна арматура 13, включається в роботу димосмок 14, закривається запірна арматура 22. 5 81489 6
