Монтажний накидний універсальний ключ

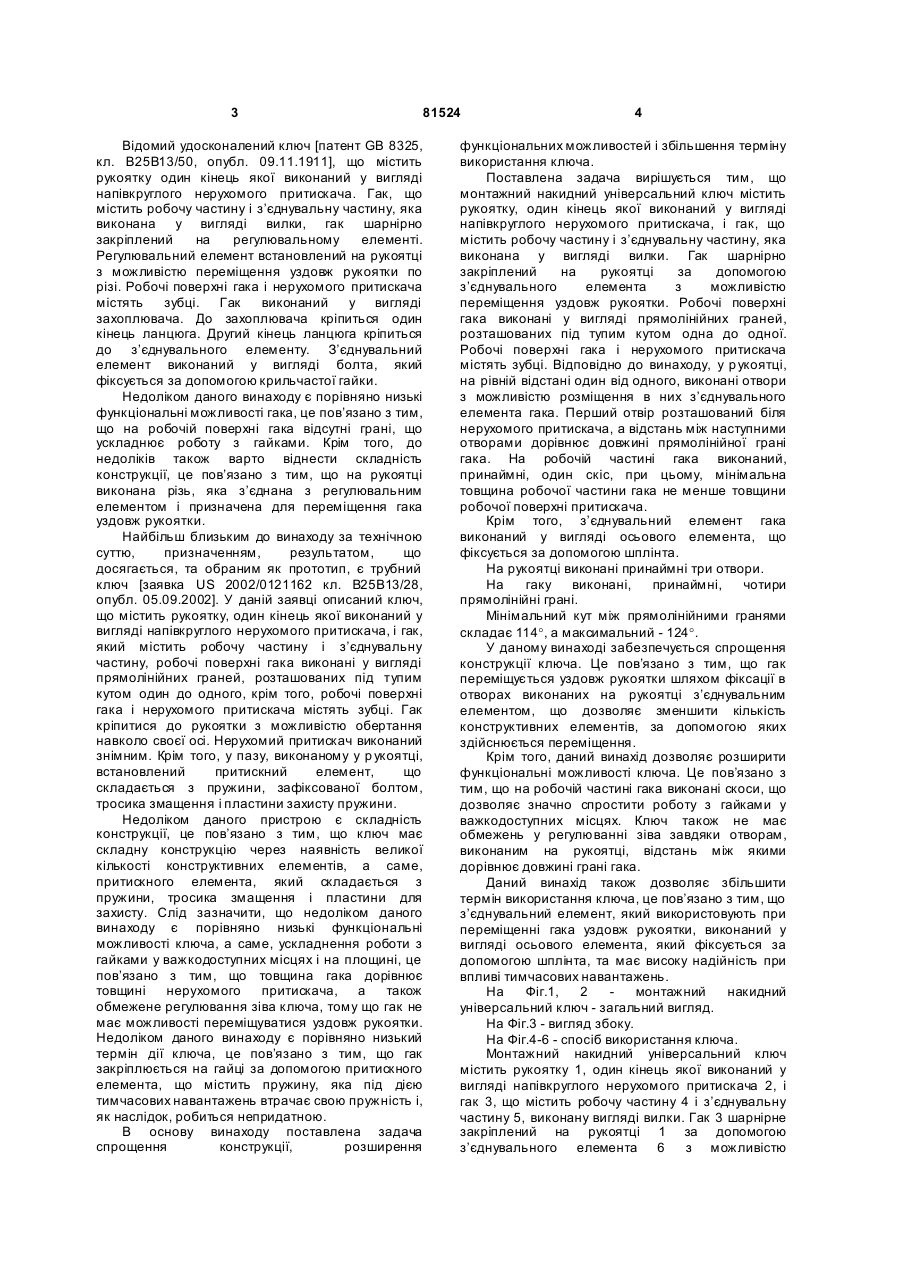

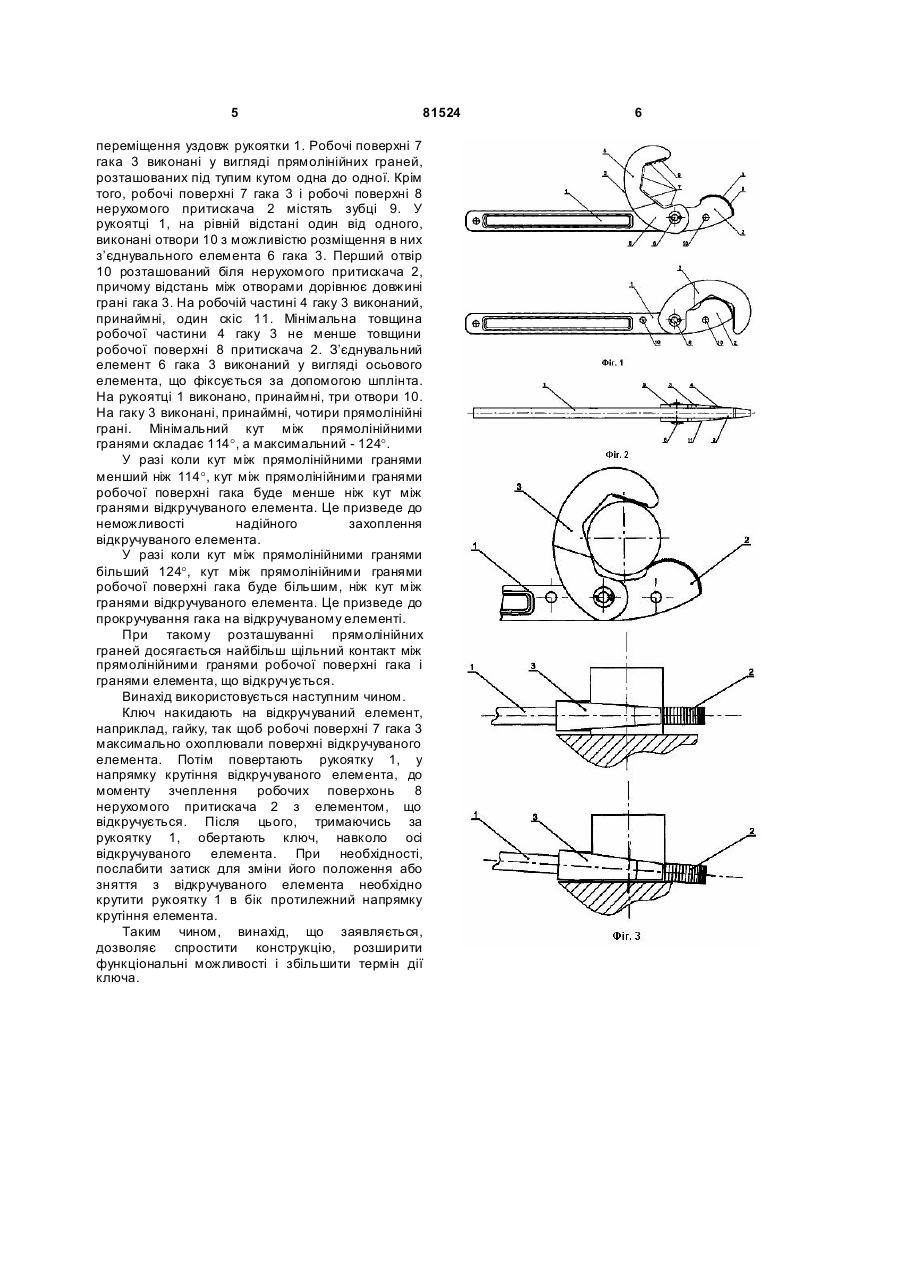

1. Монтажний накидний універсальний ключ, що містить рукоятку, один кінець якої виконаний у вигляді напівкруглого нерухомого притискача, і гак, що містить робочу частин у і з’єднувальну частину, виконану у вигляді вилки, гак шарнірно закріплений на рукоятці за допомогою з’єднувального елемента з можливістю переміщення уздовж рукоятки, робочі поверхні гака виконані у вигляді прямолінійних граней, C2 2 (19) 1 3 81524 Відомий удосконалений ключ [патент GB 8325, кл. В25В13/50, опубл. 09.11.1911], що містить рукоятку один кінець якої виконаний у вигляді напівкруглого нерухомого притискача. Гак, що містить робочу частину і з’єднувальну частину, яка виконана у вигляді вилки, гак шарнірно закріплений на регулювальному елементі. Регулювальний елемент встановлений на рукоятці з можливістю переміщення уздовж рукоятки по різі. Робочі поверхні гака і нерухомого притискача містять зубці. Гак виконаний у вигляді захоплювача. До захоплювача кріпиться один кінець ланцюга. Другий кінець ланцюга кріпиться до з’єднувального елементу. З’єднувальний елемент виконаний у вигляді болта, який фіксується за допомогою крильчастої гайки. Недоліком даного винаходу є порівняно низькі функціональні можливості гака, це пов’язано з тим, що на робочій поверхні гака відсутні грані, що ускладнює роботу з гайками. Крім того, до недоліків також варто віднести складність конструкції, це пов’язано з тим, що на рукоятці виконана різь, яка з’єднана з регулювальним елементом і призначена для переміщення гака уздовж рукоятки. Найбільш близьким до винаходу за технічною суттю, призначенням, результатом, що досягається, та обраним як прототип, є трубний ключ [заявка US 2002/0121162 кл. В25В13/28, опубл. 05.09.2002]. У даній заявці описаний ключ, що містить рукоятку, один кінець якої виконаний у вигляді напівкруглого нерухомого притискача, і гак, який містить робочу частину і з’єднувальну частину, робочі поверхні гака виконані у вигляді прямолінійних граней, розташованих під тупим кутом один до одного, крім того, робочі поверхні гака і нерухомого притискача містять зубці. Гак кріпитися до рукоятки з можливістю обертання навколо своєї осі. Нерухомий притискач виконаний знімним. Крім того, у пазу, виконаному у р укоятці, встановлений притискний елемент, що складається з пружини, зафіксованої болтом, тросика змащення і пластини захисту пружини. Недоліком даного пристрою є складність конструкції, це пов’язано з тим, що ключ має складну конструкцію через наявність великої кількості конструктивних елементів, а саме, притискного елемента, який складається з пружини, тросика змащення і пластини для захисту. Слід зазначити, що недоліком даного винаходу є порівняно низькі функціональні можливості ключа, а саме, ускладнення роботи з гайками у важкодоступних місцях і на площині, це пов’язано з тим, що товщина гака дорівнює товщині нерухомого притискача, а також обмежене регулювання зіва ключа, тому що гак не має можливості переміщуватися уздовж рукоятки. Недоліком даного винаходу є порівняно низький термін дії ключа, це пов’язано з тим, що гак закріплюється на гайці за допомогою притискного елемента, що містить пружину, яка під дією тимчасових навантажень втрачає свою пружність і, як наслідок, робиться непридатною. В основу винаходу поставлена задача спрощення конструкції, розширення 4 функціональних можливостей і збільшення терміну використання ключа. Поставлена задача вирішується тим, що монтажний накидний універсальний ключ містить рукоятку, один кінець якої виконаний у вигляді напівкруглого нерухомого притискача, і гак, що містить робочу частину і з’єднувальну частину, яка виконана у вигляді вилки. Гак шарнірно закріплений на рукоятці за допомогою з’єднувального елемента з можливістю переміщення уздовж рукоятки. Робочі поверхні гака виконані у вигляді прямолінійних граней, розташованих під тупим кутом одна до одної. Робочі поверхні гака і нерухомого притискача містять зубці. Відповідно до винаходу, у р укоятці, на рівній відстані один від одного, виконані отвори з можливістю розміщення в них з’єднувального елемента гака. Перший отвір розташований біля нерухомого притискача, а відстань між наступними отворами дорівнює довжині прямолінійної грані гака. На робочій частині гака виконаний, принаймні, один скіс, при цьому, мінімальна товщина робочої частини гака не менше товщини робочої поверхні притискача. Крім того, з’єднувальний елемент гака виконаний у вигляді осьового елемента, що фіксується за допомогою шплінта. На рукоятці виконані принаймні три отвори. На гаку виконані, принаймні, чотири прямолінійні грані. Мінімальний кут між прямолінійними гранями складає 114°, а максимальний - 124°. У даному винаході забезпечується спрощення конструкції ключа. Це пов’язано з тим, що гак переміщується уздовж рукоятки шляхом фіксації в отворах виконаних на рукоятці з’єднувальним елементом, що дозволяє зменшити кількість конструктивних елементів, за допомогою яких здійснюється переміщення. Крім того, даний винахід дозволяє розширити функціональні можливості ключа. Це пов’язано з тим, що на робочій частині гака виконані скоси, що дозволяє значно спростити роботу з гайками у важкодоступних місцях. Ключ також не має обмежень у регулюванні зіва завдяки отворам, виконаним на рукоятці, відстань між якими дорівнює довжині грані гака. Даний винахід також дозволяє збільшити термін використання ключа, це пов’язано з тим, що з’єднувальний елемент, який використовують при переміщенні гака уздовж рукоятки, виконаний у вигляді осьового елемента, який фіксується за допомогою шплінта, та має високу надійність при впливі тимчасових навантажень. На Фіг.1, 2 монтажний накидний універсальний ключ - загальний вигляд. На Фіг.3 - вигляд збоку. На Фіг.4-6 - спосіб використання ключа. Монтажний накидний універсальний ключ містить рукоятку 1, один кінець якої виконаний у вигляді напівкруглого нерухомого притискача 2, і гак 3, що містить робочу частину 4 і з’єднувальну частину 5, виконану вигляді вилки. Гак 3 шарнірне закріплений на рукоятці 1 за допомогою з’єднувального елемента 6 з можливістю 5 81524 переміщення уздовж рукоятки 1. Робочі поверхні 7 гака 3 виконані у вигляді прямолінійних граней, розташованих під тупим кутом одна до одної. Крім того, робочі поверхні 7 гака 3 і робочі поверхні 8 нерухомого притискача 2 містять зубці 9. У рукоятці 1, на рівній відстані один від одного, виконані отвори 10 з можливістю розміщення в них з’єднувального елемента 6 гака 3. Перший отвір 10 розташований біля нерухомого притискача 2, причому відстань між отворами дорівнює довжині грані гака 3. На робочій частині 4 гаку 3 виконаний, принаймні, один скіс 11. Мінімальна товщина робочої частини 4 гаку 3 не менше товщини робочої поверхні 8 притискача 2. З’єднувальний елемент 6 гака 3 виконаний у вигляді осьового елемента, що фіксується за допомогою шплінта. На рукоятці 1 виконано, принаймні, три отвори 10. На гаку 3 виконані, принаймні, чотири прямолінійні грані. Мінімальний кут між прямолінійними гранями складає 114°, а максимальний - 124°. У разі коли кут між прямолінійними гранями менший ніж 114°, кут між прямолінійними гранями робочої поверхні гака буде менше ніж кут між гранями відкручуваного елемента. Це призведе до неможливості надійного захоплення відкручуваного елемента. У разі коли кут між прямолінійними гранями більший 124°, кут між прямолінійними гранями робочої поверхні гака буде більшим, ніж кут між гранями відкручуваного елемента. Це призведе до прокручування гака на відкручуваному елементі. При такому розташуванні прямолінійних граней досягається найбільш щільний контакт між прямолінійними гранями робочої поверхні гака і гранями елемента, що відкручується. Винахід використовується наступним чином. Ключ накидають на відкручуваний елемент, наприклад, гайку, так щоб робочі поверхні 7 гака 3 максимально охоплювали поверхні відкручуваного елемента. Потім повертають рукоятку 1, у напрямку крутіння відкручуваного елемента, до моменту зчеплення робочих поверхонь 8 нерухомого притискача 2 з елементом, що відкручується. Після цього, тримаючись за рукоятку 1, обертають ключ, навколо осі відкручуваного елемента. При необхідності, послабити затиск для зміни його положення або зняття з відкручуваного елемента необхідно крутити рукоятку 1 в бік протилежний напрямку крутіння елемента. Таким чином, винахід, що заявляється, дозволяє спростити конструкцію, розширити функціональні можливості і збільшити термін дії ключа. 6
