Універсальний машинний ключ для бурильних і обсадних труб

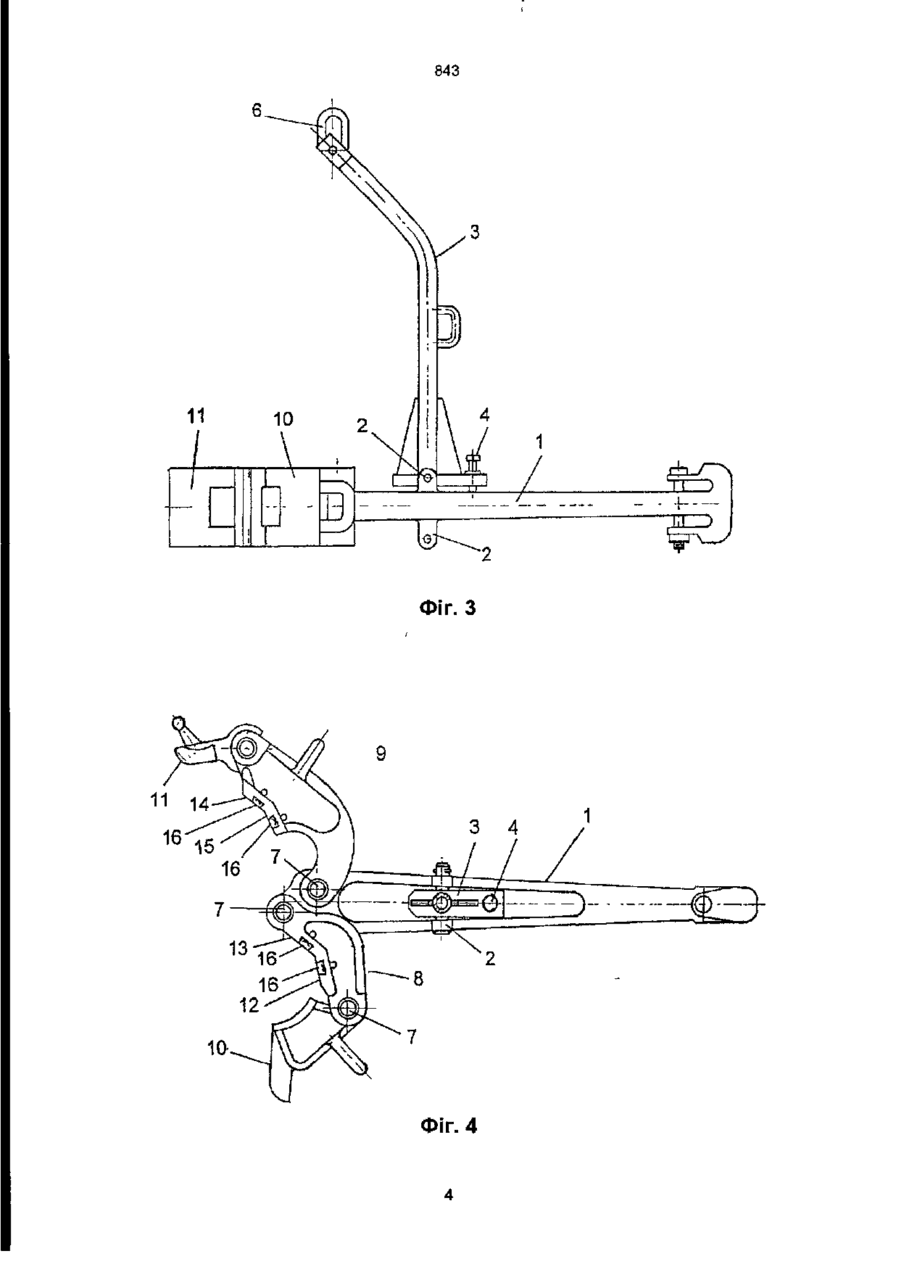

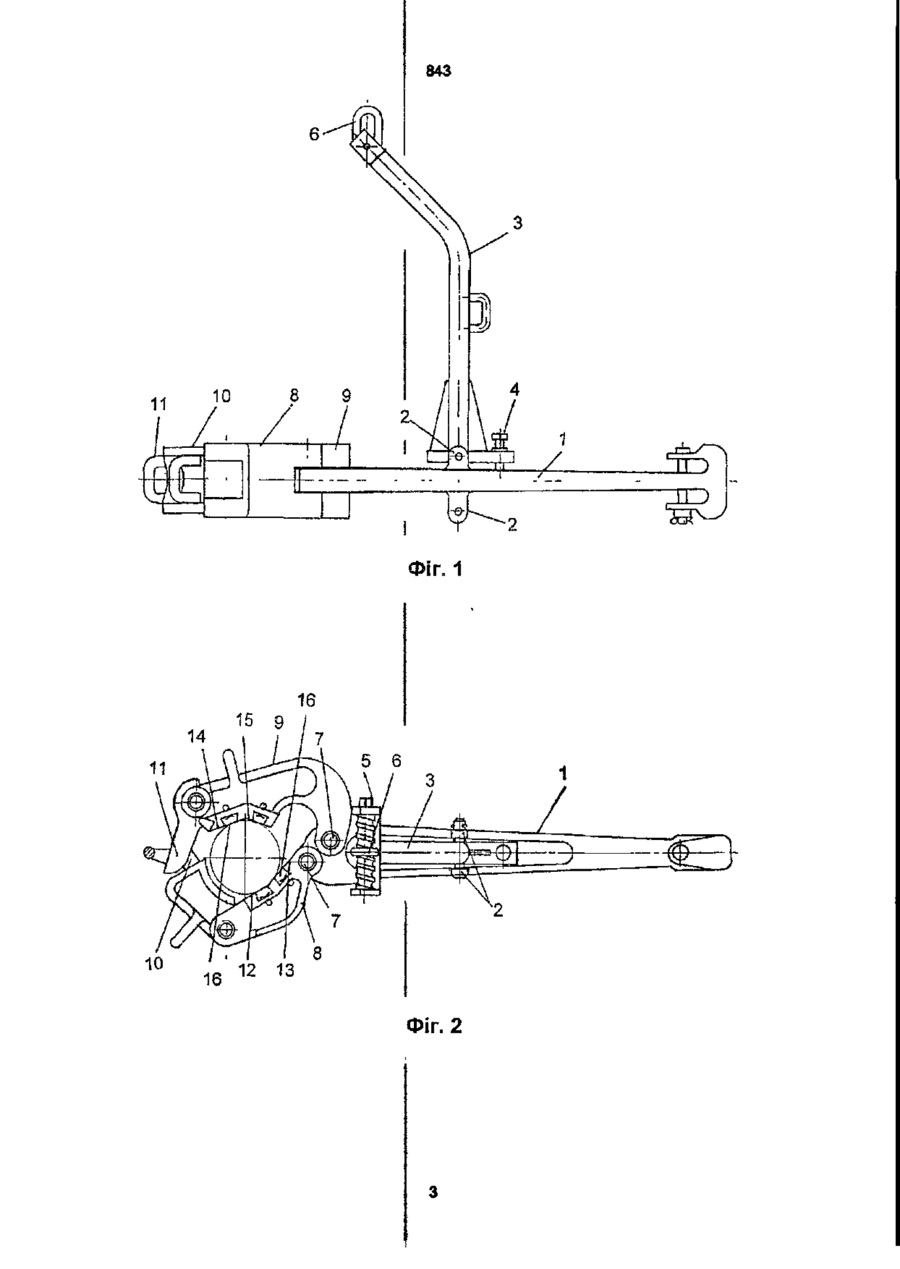

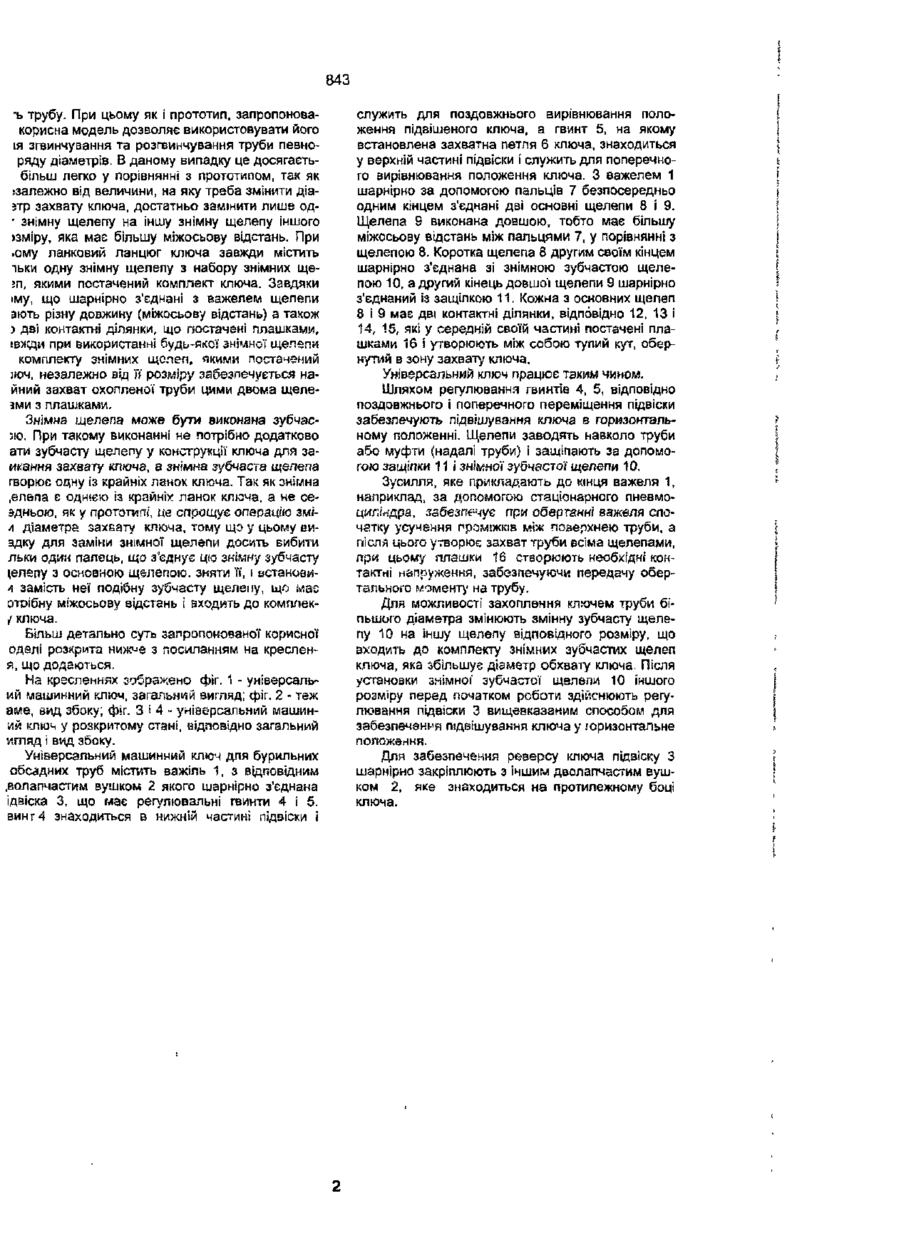

1. Універсальний машинний ключ для бурильних і обсадних труб, що містить важіль, шарнірно з'єднані з важелем і поміж собою за допомогою пальців щелепи, плашки, защіпку і підвіску, який відрізняється тим, що кожна з двох щелеп, як шарнірно з'єднані безпосередньо з важелем, має дві контактні ділянки, які постачені плашками і утворюють тупий кут, обернутий в зону захвате ключа, крім того, ці щелепи мають різну довжину, при цьому другий кінець коротшої щелепи шарнірно з'єднаний зі знімною щелепою, а другий кінець довшої щелепи шарнірно з'єднаний із защіпкою. 2. Ключ за п.1, який відрізняється тим, що знімна щелепа виконана зубчастою. Корисна модель відноситься до буріння свердловин, а саме до машинних ключів для згвинчування і розгвинчування бурильних і обсадиих труб певного ряду діаметрів. Відомий універсальний машинний ключ для бурильних і обсадних труб, який призначений для згвинчування і розгвинчування бурильних і обсадних труб певного діапазону діаметрів (див. опис винаходу до а.с. СРСР №1416660 А1, М.кл.": Е21В19/16, опублікований 15.08.83). Цей ключ містить важіль, шарнірно з'єднані з ним і поміж собою за допомогою пальців три основні щелепи с плашками, декілька великих і одну малу додаткових знімних щелеп, а також одну зубчасту щелепу, защіпку І підвіску При цьому крайніми ланками у цьому ключі є зубчаста муфта і підвіска, Кожна додаткова знімна щелепа є проміжною ланкою, яка двома своїми кінцями шарнірно з'єднана з суміжними ланками ключа, у якості яких можуть виступати одна основна щелепа з плашкою і одна Інша знімна щелепа, дві інші знімні щелепи або одна знімна щелепа і зубчаста щелепа. Збільшення діаметрів захвату ключа досягається шляхом введення великої або малої додаткових щелеп, які збільшують діаметр охвату на міжосьову відстань даних щелеп. денні значних зусиль на важіль ключа, ключ може прослизнути відносно охопленої ним труби. В основу корисної моделі поставлено задачу вдосконалення універсального машинного ключа для бурильних і обсадних труб шляхом зміни конструкції щелеп, що дозволяє скоротити кількість щелеп ключа, збільшити жорсткість захвату ключа, підвищити його надійність і спростити конструкцію. Зазначена задача досягається завдяки того, що в універсальному машинному ключі для бурильних і обсадних труб, що містить важіль, шарнірно з'єднані з важелем і поміж собою за допомогою пальців щелепи, плашки, защіпку І підвіску, згідно з корисною моделлю кожна з двох щелеп, які шарнірно з'єднані безпосередньо з важелем, має дві контактні ділянки, які постачені плашками і утворюють між собою тупий кут, обернутий в зону захвата ключа, крім того ці щелепи мають різну довжину, при цьому другий кінець коротшої щелепи шарнірно з'єднаний зі знімною щелепою, а другий кінець довшої щелепи шарнірно з'єднаний із защіпкою. Сукупність усіх зазначених вище суттєвих ознак запропонованого універсального машинного ключа дозволяє порівняно з прототипом за рахунок зведення до мінімуму кількості основних і додаткових знімних щепеп (усього три щелепи) спростити його конструкцію І, одночасно, за рахунок зменшення кількості шарнірно з'єднаних ланцюгів ключа, у якості яких виступають щелепи, збільшити жорсткість захвату ключа і підвищити його надійність роботи. Жорсткість захвату ключа зростає перш за все за рахунок зменшення кількості шарнірних з'єднань між елементами, що охоплю Недопіками відомого машинного ключа є складність конструкції а також недостатня надійність роботи через не досить велику жорсткість захвату ключа, що обумовлено значною кількістю знімних щелеп, а також значною кількістю утворених щелепами з'єднаних ланок, що здійснюють захват охопленої ключем труби. Тому при прикла 843 ъ трубу. При цьому як і прототип, запропоновакорисна модель дозволяє використовувати його ія згвинчування та розгвинчування труби певноряду діаметрів. В даному випадку це досягаєтьбільш легко у порівнянні з прототипом, так як ізалежно від величини, на яку треба змінити діазтр захвату ключа, достатньо замінити лише од• знімну щелепу на іншу знімну щелепу іншого ізміру, яка має більшу міжосьову відстань. При .ому ланковий ланцюг ключа завжди містить іьки одну знімну щелепу з набору знімних ще;п, якими постачений комплект ключа. Завдяки іму, що шарнірно з'єднані з важелем щелепи зють різну довжину (міжосьову відстань) а також ) дві контактні ділянки, що постачені плашками, ІВЖДИ при використанні будь-якої знімної щелепи комплекту знімних щелеп, якими постачений зюч, незалежно від її розміру забезпечується найний захват охопленої труби цими двома щелезми з плашками. Знімна щелепа може бути виконана зубчзсзю. При такому виконанні не потрібно додатково ати зубчасту щелепу у конструкції ключа для зашзния захвату ключа, а знімка зубчаста щелепа гворюе одну із крайніх ланок ключа. Так як знімна .елепа є однією із крайніх ланок ключа, а не сездньою, як у прототип!, це спрощує операцію зміл діаметра захвату ключа, тому що у цьому виадку для заміни знімної щелепи досить вибити льки одим палець, що з'єднує цю знімну зубчасту іелепу з основною щелепою, зняти її, і астаноеиА замість неї подібну зубчасту щелепу, що має отоібну міжосьову відстань і входить до комплек/ ключа. Більш детально суть запропонованої корисної оделі розкрита ниж^е з посиланням на кресленя, що додаються. На кресленнях зображено фіг, 1 - універсальнії машинний ключ, загальний вигляд; фіг. 2 - теж аме, вид збоку; фіг. З і 4 - універсальний машиний ключ у розкритому стані, відповідно загальний игляд і вид збоку. Універсальний машинний ключ для бурильних обсадних труб містить вакіль 1, з відповідним .волапчастим вушком 2 якого шарнірно з'єднана ідвіска 3, що має регулювальні гвинти 4 і 5. вин г 4 знаходиться в нижній частині підвіски і служить для поздовжнього вирівнювання положення підвішеного ключа, а гвинт 5, на якому встановлена захватна петля 6 ключа, знаходиться у верхній частині підвіски і служить для поперечного вирівнювання положення ключа. З важелем 1 шарнірно за допомогою пальців 7 безпосередньо одним кінцем з'єднані дві основні щелепи 8 і 9. Щелепа 9 виконана довшою, тобто має більшу міжосьову відстань між пальцями 7, у порівнянні з щелепою 8. Коротка щелепа 8 другим своїм кінцем шарнірно з'єднана зі знімною зубчастою щелепою 10, а другий кінець довшої щелепи 9 шарнірно з'єднаний із защіпкою 11. Кожна з основних щелеп 8 і 9 має дві контактні ділянки, відповідно 12, 13 І 14, 15, які у середній своїй частині постачені плашками 16 і утворюють між собою тупий кут, обернутий в зону захвату ключа. Універсальний ключ працює таким чином. Шляхом регулювання гвинтів 4, 5, відповідно поздовжнього і поперечного переміщення підвіски забезпечують підвішування ключа в горизонтальному положенні. Щелепи заводять навколо труби або муфти (надалі труби) і защіпають за допомогою защіпки 11 і знімної зубчастої щелепи 10. Зусилля, яке прикладають до кінця важеля 1, наприклад, за допомогою стаціонарного пневмоцияіодра, забезпечує при обертанні важеля спочатку усунення проміжків між поверхнею труби, а після цього утворює захват труби всіма щелепами, при цьому плашки 16 створюють необхідні контактні напруження, забезпечуючи передачу обертального момент)' на трубу. Для можливості захоплення ключем труби біпьшого діаметра змінюють змінну зубчасту щелепу 10 на іншу щелепу відповідного розміру, що входить до комплекту знімних зубчастих щелеп ключа, яка збільшуг діаметр обхвату ключа. Після установки знімної' зубчастої щелепи 10 Іншого розміру перед початком роботи здійснюють регулювання підвіски 3 вищевказаним способом для забезпечення підвішування ключа у горизонтальне положення. Для забезпечення реверсу ключа підвіску З шарнірно закріплюють з іншим дволапчастим вушком 2, яке знаходиться на протилежному боці ключа. 843 11 ФІГ. 1 11 10 16 12 13 Фіг. 2 843 Фіг. З 9 Фіг. 4 843 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв Лесі Українки, 26 {044)295-81-42,295-61-97 Підписано до друку / х • / / -2001 р. Формат 60x84 1/ Обсяг С;М^ обл -вид арк Тираж 50 прим. Зам. В^ УкріНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
