Очисник головок коренеплодів від залишків гички на корені

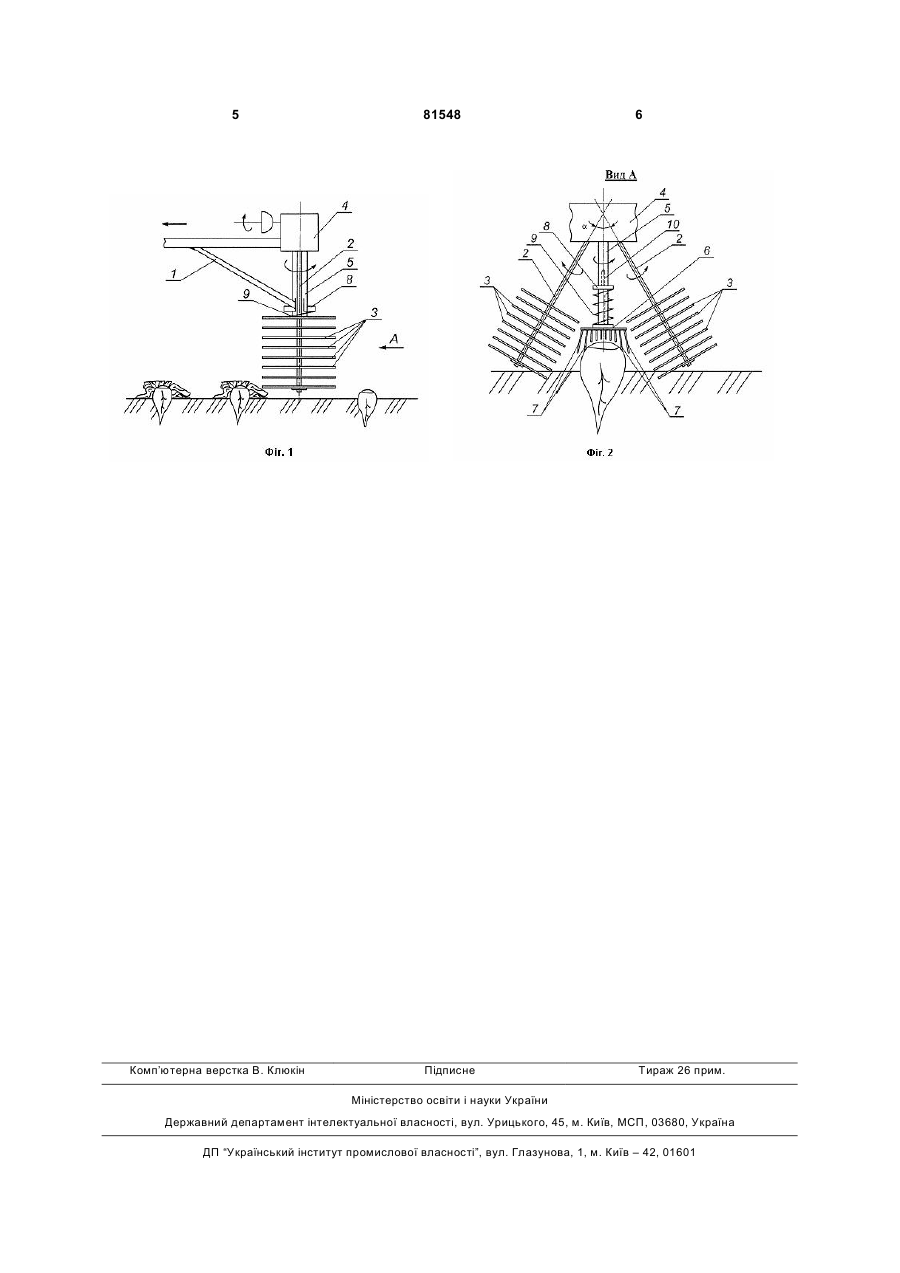

Очисник головок коренеплодів від залишків гички на корені, який містить похило встановлений у повздовжньо-вертикальній площині консольний несучий елемент, на кінці якого встановлений активний очисний блок, який відрізняється тим, що редуктор приводу очисного блока, утвореного двома привідними щітками, має центральний вал, на нижньому консольному кінці якого встановлена додаткова кругла щітка, утворена еластичними прутками, які мають вигляд вузьких плоских петель різної довжини, причому додаткова щітка встановлена на валу рухомо в напрямку осі вала і зв'язана з ним пружиною стиснення. (19) (21) a200604682 (22) 27.04.2006 (24) 10.01.2008 (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) UA 3817, A01D23/02, 15.12.2004 SU 1436915, A01D23/02, 15.11.1988 SU 886793, A01D23/02, 07.12.1981 SU 1055387, A01D23/02, 23.11.1983 SU 571213, A01D23/02, 11.10.1977 SU 215641, A01D, 24.06.1968 UA 30529, A01D23/02, 15.11.2000 SU332802, A01D23/02, 24.04.1972 US 2663986, A01D, 29.12.1953 3 Винаходом поставлено завдання по підвищенню якості очищення головок коренеплодів від залишків зеленої гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів від залишків гички на корені, який містить похило встановлений у повздовжньо-вертикальній площині консольний несучий елемент, на кінці якого встановлений активний очисний блок, згідно винаходу редуктор приводу очисного блоку, утвореного двома привідними щітками, має центральний вал, на нижньому консольному кінці якого встановлена додаткова кругла щітка утворена еластичними прутками які мають вигляд вузьких плоских петель різної довжини, причому додаткова щітка встановлена на валу рухомо в напрямку осі вала і зв'язана з ним пружиною стиснення. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички на корені схематично зображена на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів від залишків гички на корені складається з похило встановленого у повздовжньо-вертикальній площині консольного несучого елемента 1, на кінці якого розміщений активний очисний блок, що складається з двох встановлених під кутом α одна до одної у поперечно-вертикальній площині циліндричних щіток 2, що утворені встановленими перпендикулярно на їх привідних осях з зазорами плоскими еластичними дисками 3. Очисний блок, утворений циліндричними щітками 2 приводяться в обертальний рух (щітки 2 мають зустрічно-обертальний рух, спрямований від передньої частини очисника в його середину) за допомогою встановленого зверху редуктора 4, який має вихідний центральний вал 5, на нижньому консольному кінці якого встановлена додаткова кругла щітка 6. Додаткова кругла щітка 6 має закріплені знизу еластичні прутки 7, які виконані у вигляді вузьких плоских петель різної довжини (центральна частина щітки 6 має петлі найменшої довжини, ніж довжина петель, розташованих по її периферії). Додаткова кругла щітка 6 встановлена рухомою на центральному валу 5, тобто може крім обертального руху разом з валом 5, ще й рухатись поступально у напрямку його осі на невелику відстань. При цьому, на центральному валу 5 знаходиться упор 8, між ним і рухомою круглою щіткою 6 встановлена пружина стиснення 9. Крім того, консольний кінець центрального вала 5 разом з упором 8 має механізм 10 зміни і фіксації довжини центрального вала 5. Напрямки обертальних рухів робочих органів очисника, а також напрямок його поступального руху показані стрілками. Працює очисник головок коренеплодів від залишків гички на корені наступним чином. Пересуваючись поступово по рядку коренеплодів, з головок яких попередньо зрізана гичка, але ще лишились деякі її рештки, похило встановлений у повздовжньо-вертикальній площині консольний несучий елемент 1 спрямовує активний очисний блок, утворений двома привідними щітками 2 зверху над головками коренеплодів на певній висоті. 81548 4 Оскільки привідні щітки 2, встановлені під кутом α одна до одної у поперечно-вертикальній площині і утворені закріпленими перпендикулярно на їх привідних осях з зазорами плоскими еластичними дисками 3, то вони охоплюють головки коренеплодів з двох боків і ефективно збивають з них залишки гички. При цьому плоскі еластичні диски 3 згинаючись охоплюють кожну головку коренеплоду спереду і ззаду, також очищуючи вказані поверхні від залишків гички. Центральні ж частини сферичних поверхонь головок коренеплодів від залишків зеленої гички очищуються в основному за допомогою еластичних прутків 7 додаткової круглої щітки 6, які виконані у вигляді вузьких плоских петель різної довжини. Обертаючись разом з центральним валом 5 редуктора 4 вузькі петлі еластичних прутків 7 захоплюють зелені залишки гички, розташовані зверху на головках коренеплодів і, внаслідок поступального руху усього очисника, ефективно їх зчісують. При цьому, завдяки тому, що додаткова кругла щітка 6 виконана рухомою на консольному кінці центрального вала 5 і зв'язана з його упором 8 пружиною стиснення 9, то щітка 6 примусово притискається донизу до поверхонь головок коренеплодів, що значно підвищує її здатність до відокремлення від головок коренеплодів саме зелених частин залишків гички. Використовуючи механізм 10 зміни і фіксації довжини центрального вала 5 є можливість так попередньо встановити довжину його консольного кінця, що він гарантовано буде спрямовувати розташування додаткової круглої щітки 6 безпосередньо над сферичними поверхнями головок коренеплодів. Завдяки тому, що центральна частина додаткової круглої щітки 6 має закріплені еластичні прутки 7 у вигляді петель найменшої довжини, ніж довжина петель, розташованих по її периферії, центральні петлі мають більшу жорсткість і це сприяє ефективному зчісуванню міцних зелених залишків, що розташовані саме зверху головок коренеплодів. Периферійні довгі петлі, які навпаки мають менші жорсткості, а тому під дією відцентрових сил відхиляються в радіальному напрямку на деяку відстані. А це створює умови, за якими більш довгі петлі охоплюють у переважній більшості бічні частини головок коренеплодів, що гарантує зчісування зелених залишків гички, розташованих з боків. Жорсткості пружини стиснення 9 і матеріалу, з якого виготовлені плоскі еластичні диски 3 та еластичні прутки 7 у вигляді вузьких плоских петель різної довжини повинні обиратись за умов непошкодження головок коренеплодів при їх контактах. Редуктор 4 повинен створювати для очисного блоку, утвореного циліндричними щітками 2 та вихідного центрального вала 5 такі кутові швидкості обертання, щоб відбувалось ефективне відокремлення коротких зелених залишків гички, різної товщині і довжини. Це також стосується розмірів еластичних прутків 7 у вигляді вузьких плоских петель. Застосування запропонованого очисника дозволить підвищити якість очищення головок коренеплодів від залишків зеленої гички на корені на 15...20%. 5 Комп’ютерна верстка В. Клюкін 81548 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
