Епоксидно-кремнієорганічна композиція для захисних покриттів

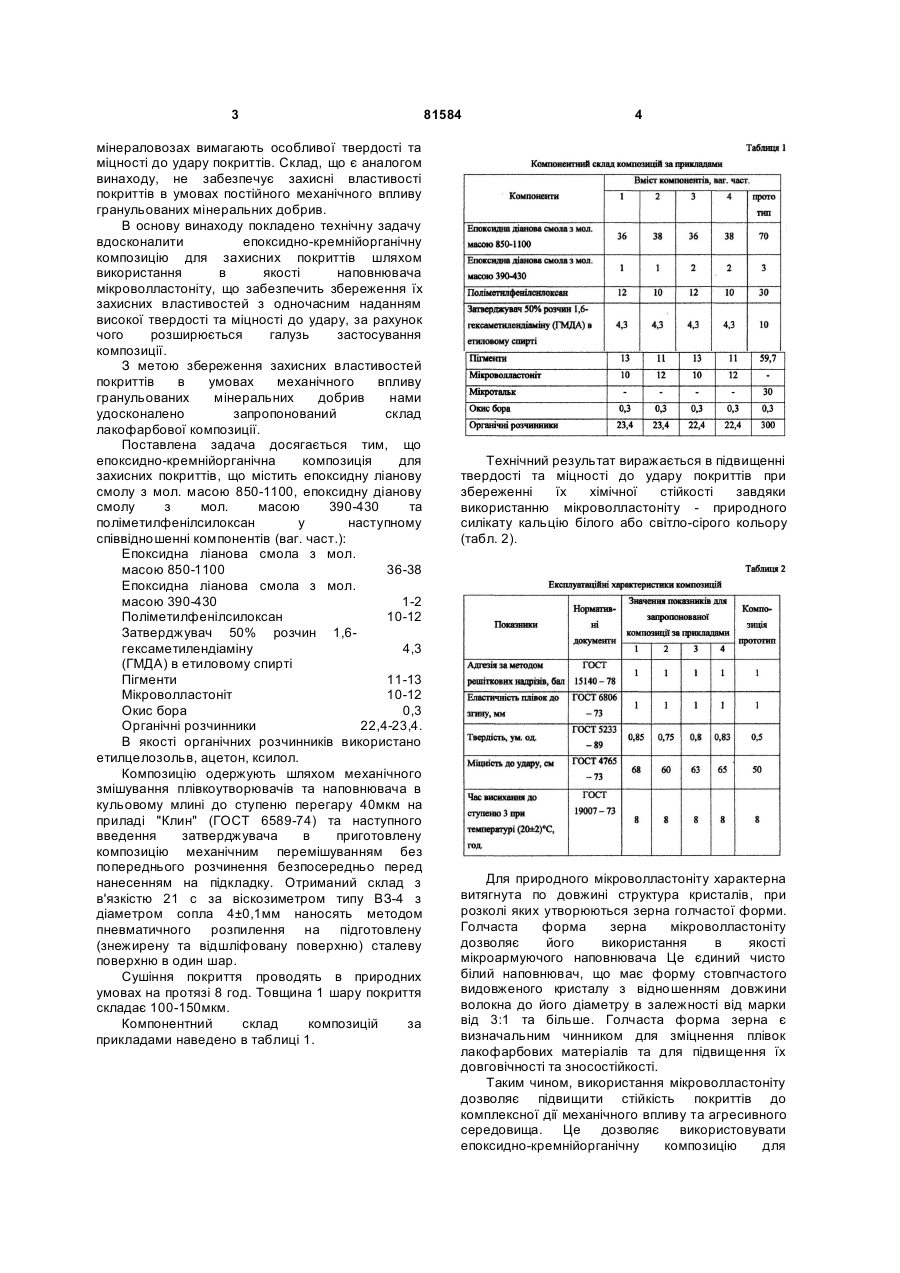

Епоксидно-кремнієорганічна композиція для захисних покриттів, яка містить епоксидну діанову смолу з мол. масою 850-1100, епоксидну діанову смолу з мол. масою 390-430, поліметилфенілсилоксан, амінний отверджувач – 3 мінераловозах вимагають особливої твердості та міцності до удару покриттів. Склад, що є аналогом винаходу, не забезпечує захисні властивості покриттів в умовах постійного механічного впливу гранульованих мінеральних добрив. В основу винаходу покладено технічну задачу вдосконалити епоксидно-кремнійорганічну композицію для захисних покриттів шляхом використання в якості наповнювача мікроволластоніту, що забезпечить збереження їх захисних властивостей з одночасним наданням високої твердості та міцності до удару, за рахунок чого розширюється галузь застосування композиції. З метою збереження захисних властивостей покриттів в умовах механічного впливу гранульованих мінеральних добрив нами удосконалено запропонований склад лакофарбової композиції. Поставлена задача досягається тим, що епоксидно-кремнійорганічна композиція для захисних покриттів, що містить епоксидну ліанову смолу з мол. масою 850-1100, епоксидну діанову смолу з мол. масою 390-430 та поліметилфенілсилоксан у наступному співвідношенні компонентів (ваг. част.): Епоксидна ліанова смола з мол. масою 850-1100 36-38 Епоксидна ліанова смола з мол. масою 390-430 1-2 Поліметилфенілсилоксан 10-12 Затверджувач 50% розчин 1,6гексаметилендіаміну 4,3 (ГМДА) в етиловому спирті Пігменти 11-13 Мікроволластоніт 10-12 Окис бора 0,3 Органічні розчинники 22,4-23,4. В якості органічних розчинників використано етилцелозольв, ацетон, ксилол. Композицію одержують шляхом механічного змішування плівкоутворювачів та наповнювача в кульовому млині до ступеню перегару 40мкм на приладі "Клин" (ГОСТ 6589-74) та наступного введення затверджувача в приготовлену композицію механічним перемішуванням без попереднього розчинення безпосередньо перед нанесенням на підкладку. Отриманий склад з в'язкістю 21 с за віскозиметром типу ВЗ-4 з діаметром сопла 4±0,1мм наносять методом пневматичного розпилення на підготовлену (знежирену та відшліфовану поверхню) сталеву поверхню в один шар. Сушіння покриття проводять в природних умовах на протязі 8 год. Товщина 1 шару покриття складає 100-150мкм. Компонентний склад композицій за прикладами наведено в таблиці 1. 81584 4 Технічний результат виражається в підвищенні твердості та міцності до удару покриттів при збереженні їх хімічної стійкості завдяки використанню мікроволластоніту - природного силікату кальцію білого або світло-сірого кольору (табл. 2). Для природного мікроволластоніту характерна витягнута по довжині структура кристалів, при розколі яких утворюються зерна голчастої форми. Голчаста форма зерна мікроволластоніту дозволяє його використання в якості мікроармуючого наповнювача Це єдиний чисто білий наповнювач, що має форму стовпчастого видовженого кристалу з відношенням довжини волокна до його діаметру в залежності від марки від 3:1 та більше. Голчаста форма зерна є визначальним чинником для зміцнення плівок лакофарбових матеріалів та для підвищення їх довговічності та зносостійкості. Таким чином, використання мікроволластоніту дозволяє підвищити стійкість покриттів до комплексної дії механічного впливу та агресивного середовища. Це дозволяє використовувати епоксидно-кремнійорганічну композицію для 5 захисту металевих поверхонь обладнання хімічних виробництв, зокрема при виробництві мінеральних добрив: для захисту бункерів та мінераловозів. 81584 6
