Пристрій для транспортування і очистки коренебульбоплодів

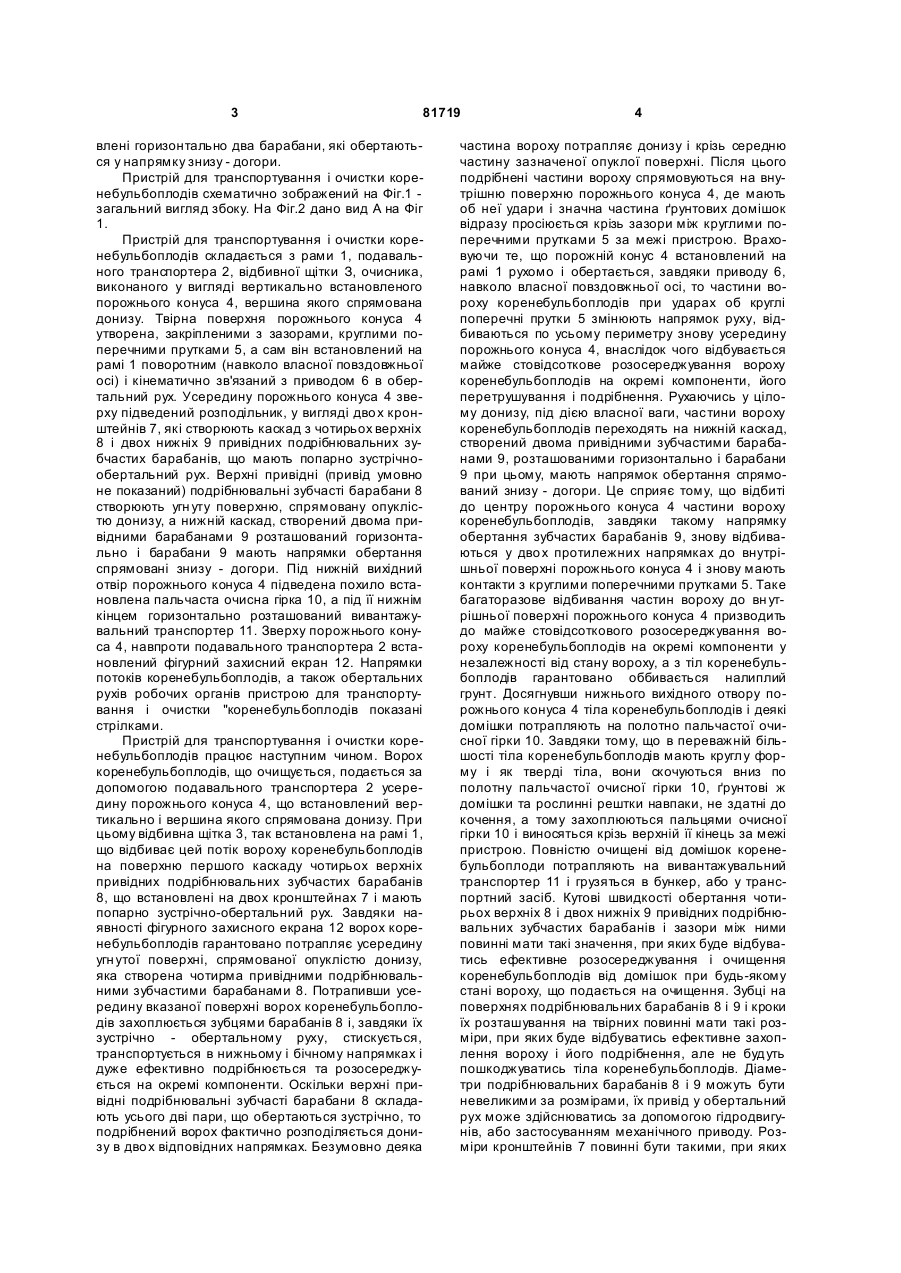

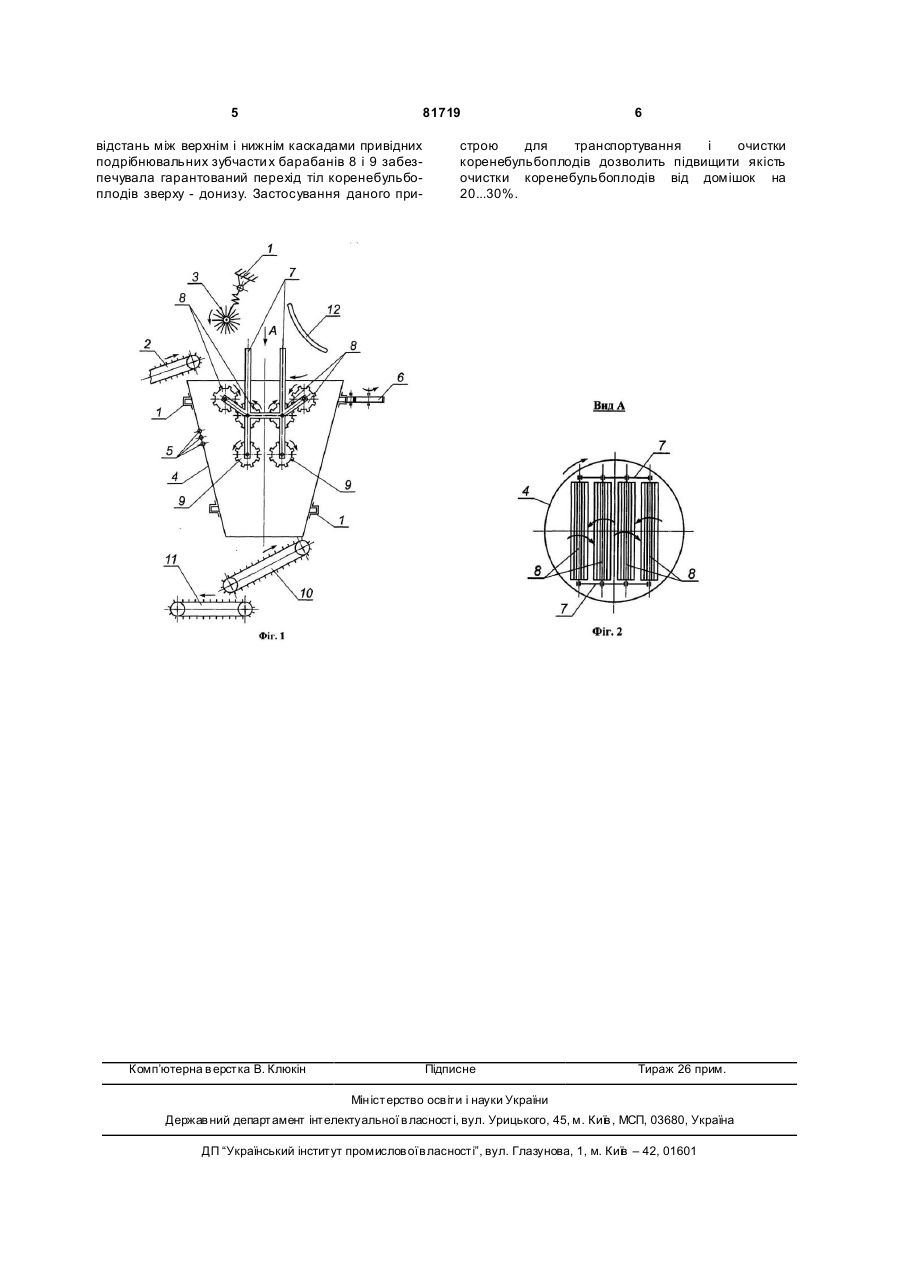

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника в формі порожнистого конуса, а також вивантажувального транспортера, який відрізняється тим, що вертикально встановлений привідний порожнистий конус, вершина якого спрямована донизу, усередину якого зверху встановлений розподільник вороху, виконаний у вигляді каскаду привідних подрібнювальних зубчастих барабанів, які мають попарно зустрічно-обертальний рух, причому зверху встановлені чотири барабани, які створюють угн уту поверхню, спрямовану опуклістю донизу, а знизу них встановлені горизонтально два барабани, які обертаються у напрямку знизу догори. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться у [А. С. СРСР №1752240, А 01 D 17/04, А 01 D 27/04, опубліковано 07.08.1992 p., бюлетень №29 - прототип], що включає сепаруючий робочий орган, форма якого має вигляд близький до форми порожнього конуса, який складається з встановлених усередині та зовні різних типів очисників: поперечного пруткового транспортера, над яким встановлені блоки очисних щіток з еластичними лопатями, скатних, напрямних, поворотних поверхонь, а також вивантажувального транспортера. Ворох коренебульбоплодів (коренеплодів) в цьому пристрої поступово переходить від одного типу очисного робочого органу до іншого з частковою зміною напрямків руху, а також деяких кінематичних режимів. Недоліком прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів. який очищується «переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і ефективно не відділяючись. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, 'що містить раму, подавальний транспортер, відбивну щітку, очисник в формі порожнього конуса, усередину якого зверху встановлений розподільник вороху, а також вивантажувальний транспортер, згідно винаходу розподільник вертикально встановленого привідного порожнього конуса, вершина якого спрямована донизу, виконаний у вигляді каскаду привідних подрібнювальних зубчастих барабанів, які мають попарно зустрічнообертальний рух, причому зверху встановлені чотири барабани, які створюють угн уту поверхню, спрямовану опуклістю донизу, а знизу них встано (19) UA (11) 81719 (13) C2 (21) a200607380 (22) 03.07.2006 (24) 25.01.2008 (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A, ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, UA, ЛИТВИНОВ ОЛЕГ ІВАНОВИЧ, U A, ЄРЕМЕНКО ОЛЕКСАНДР ІВАНОВИЧ, UA, ГОЛОВАЧ ІВАН ВОЛОДИМИРОВИЧ, U A, ЧЕРНИШ ОЛЕГ МИКОЛАЙОВИЧ, UA, БЕРЕЗОВИЙ МИКОЛА ГЕОРГІЙОВИЧ, UA, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) SU 210544, 06.02.1968 SU 1743444, 30.06.1992 SU 1752250, 07.08.1992 SU 961592, 30.09.1982 SU 75652, 30.11.1949 SU 327897, 02.02.1972 3 81719 влені горизонтально два барабани, які обертаються у напрямку знизу - догори. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано вид А на Фіг 1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки З, очисника, виконаного у вигляді вертикально встановленого порожнього конуса 4, вершина якого спрямована донизу. Твірна поверхня порожнього конуса 4 утворена, закріпленими з зазорами, круглими поперечними прутками 5, а сам він встановлений на рамі 1 поворотним (навколо власної повздовжньої осі) і кінематично зв'язаний з приводом 6 в обертальний рух. Усередину порожнього конуса 4 зверху підведений розподільник, у вигляді дво х кронштейнів 7, які створюють каскад з чотирьох верхніх 8 і двох нижніх 9 привідних подрібнювальних зубчастих барабанів, що мають попарно зустрічнообертальний рух. Верхні привідні (привід умовно не показаний) подрібнювальні зубчасті барабани 8 створюють угн уту поверхню, спрямовану опуклістю донизу, а нижній каскад, створений двома привідними барабанами 9 розташований горизонтально і барабани 9 мають напрямки обертання спрямовані знизу - догори. Під нижній вихідний отвір порожнього конуса 4 підведена похило встановлена пальчаста очисна гірка 10, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 11. Зверху порожнього конуса 4, навпроти подавального транспортера 2 встановлений фігурний захисний екран 12. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки "коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнього конуса 4, що встановлений вертикально і вершина якого спрямована донизу. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів на поверхню першого каскаду чотирьох верхніх привідних подрібнювальних зубчастих барабанів 8, що встановлені на двох кронштейнах 7 і мають попарно зустрічно-обертальний рух. Завдяки наявності фігурного захисного екрана 12 ворох коренебульбоплодів гарантовано потрапляє усередину угн утої поверхні, спрямованої опуклістю донизу, яка створена чотирма привідними подрібнювальними зубчастими барабанами 8. Потрапивши усередину вказаної поверхні ворох коренебульбоплодів захоплюється зубцями барабанів 8 і, завдяки їх зустрічно - обертальному руху, стискується, транспортується в нижньому і бічному напрямках і дуже ефективно подрібнюється та розосереджується на окремі компоненти. Оскільки верхні привідні подрібнювальні зубчасті барабани 8 складають усього дві пари, що обертаються зустрічно, то подрібнений ворох фактично розподіляється донизу в дво х відповідних напрямках. Безумовно деяка 4 частина вороху потрапляє донизу і крізь середню частину зазначеної опуклої поверхні. Після цього подрібнені частини вороху спрямовуються на внутрішню поверхню порожнього конуса 4, де мають об неї удари і значна частина ґрунтових домішок відразу просіюється крізь зазори між круглими поперечними прутками 5 за межі пристрою. Враховуючи те, що порожній конус 4 встановлений на рамі 1 рухомо і обертається, завдяки приводу 6, навколо власної повздовжньої осі, то частини вороху коренебульбоплодів при ударах об круглі поперечні прутки 5 змінюють напрямок руху, відбиваються по усьому периметру знову усередину порожнього конуса 4, внаслідок чого відбувається майже стовідсоткове розосереджування вороху коренебульбоплодів на окремі компоненти, його перетрушування і подрібнення. Рухаючись у цілому донизу, під дією власної ваги, частини вороху коренебульбоплодів переходять на нижній каскад, створений двома привідними зубчастими барабанами 9, розташованими горизонтально і барабани 9 при цьому, мають напрямок обертання спрямований знизу - догори. Це сприяє тому, що відбиті до центру порожнього конуса 4 частини вороху коренебульбоплодів, завдяки такому напрямку обертання зубчастих барабанів 9, знову відбиваються у дво х протилежних напрямках до внутрішньої поверхні порожнього конуса 4 і знову мають контакти з круглими поперечними прутками 5. Таке багаторазове відбивання частин вороху до вн утрішньої поверхні порожнього конуса 4 призводить до майже стовідсоткового розосереджування вороху коренебульбоплодів на окремі компоненти у незалежності від стану вороху, а з тіл коренебульбоплодів гарантовано оббивається налиплий грунт. Досягнувши нижнього вихідного отвору порожнього конуса 4 тіла коренебульбоплодів і деякі домішки потрапляють на полотно пальчастої очисної гірки 10. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 10, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 10 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 11 і грузяться в бункер, або у транспортний засіб. Кутові швидкості обертання чотирьох верхніх 8 і двох нижніх 9 привідних подрібнювальних зубчастих барабанів і зазори між ними повинні мати такі значення, при яких буде відбуватись ефективне розосереджування і очищення коренебульбоплодів від домішок при будь-якому стані вороху, що подається на очищення. Зубці на поверхнях подрібнювальних барабанів 8 і 9 і кроки їх розташування на твірних повинні мати такі розміри, при яких буде відбуватись ефективне захоплення вороху і його подрібнення, але не будуть пошкоджуватись тіла коренебульбоплодів. Діаметри подрібнювальних барабанів 8 і 9 можуть бути невеликими за розмірами, їх привід у обертальний рух може здійснюватись за допомогою гідродвигунів, або застосуванням механічного приводу. Розміри кронштейнів 7 повинні бути такими, при яких 5 81719 відстань між верхнім і нижнім каскадами привідних подрібнювальних зубчасти х барабанів 8 і 9 забезпечувала гарантований перехід тіл коренебульбоплодів зверху - донизу. Застосування даного при Комп’ютерна в ерстка В. Клюкін 6 строю для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...30%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
