Пристрій для транспортування і очистки коренебульбоплодів

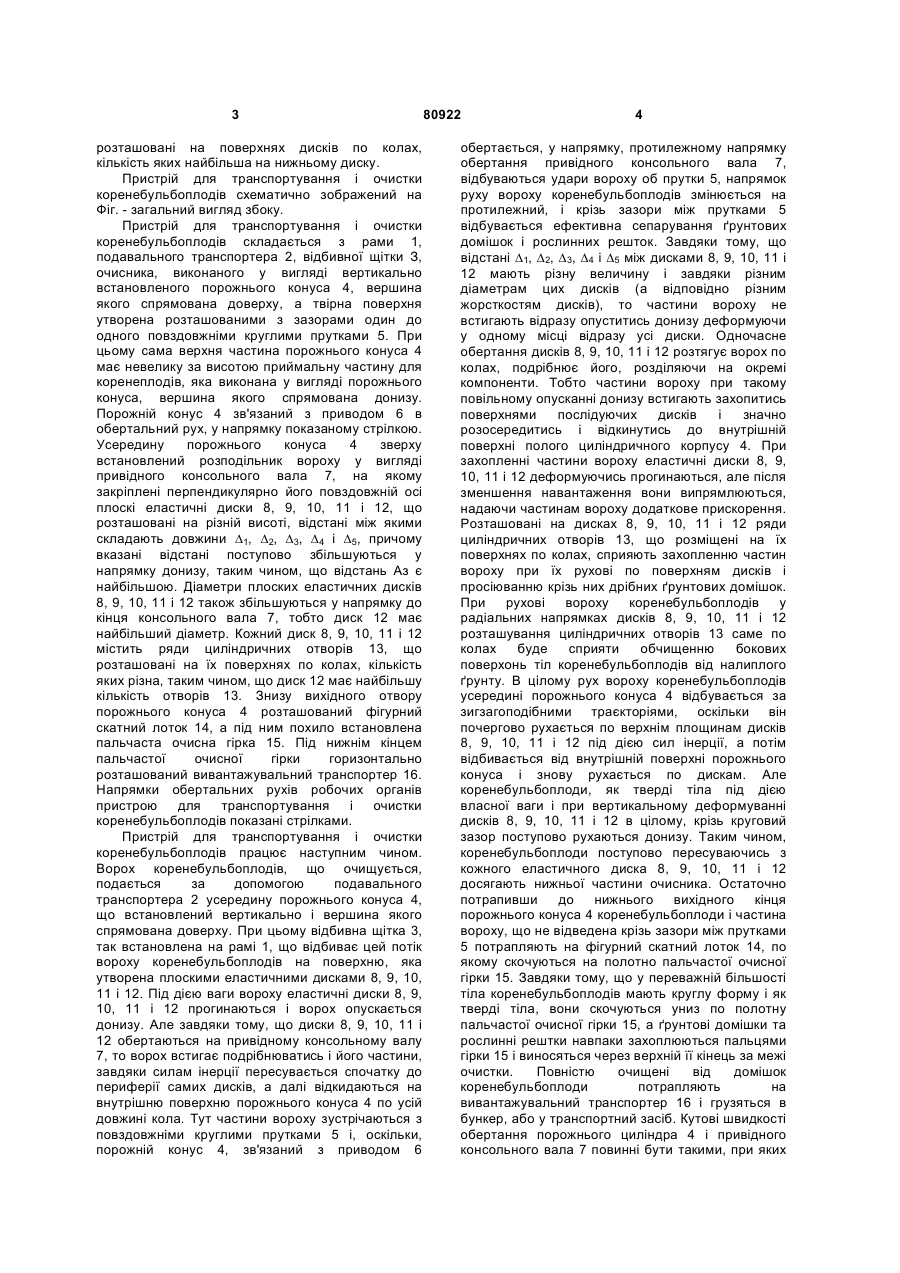

Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, очисника, а також 3 розташовані на поверхнях дисків по колах, кількість яких найбільша на нижньому диску. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки З, очисника, виконаного у вигляді вертикально встановленого порожнього конуса 4, вершина якого спрямована доверху, а твірна поверхня утворена розташованими з зазорами один до одного повздовжніми круглими прутками 5. При цьому сама верхня частина порожнього конуса 4 має невелику за висотою приймальну частину для коренеплодів, яка виконана у вигляді порожнього конуса, вершина якого спрямована донизу. Порожній конус 4 зв'язаний з приводом 6 в обертальний рух, у напрямку показаному стрілкою. Усередину порожнього конуса 4 зверху встановлений розподільник вороху у вигляді привідного консольного вала 7, на якому закріплені перпендикулярно його повздовжній осі плоскі еластичні диски 8, 9, 10, 11 і 12, що розташовані на різній висоті, відстані між якими складають довжини D1, D2, D3, D4 і D5, причому вказані відстані поступово збільшуються у напрямку донизу, таким чином, що відстань Аз є найбільшою. Діаметри плоских еластичних дисків 8, 9, 10, 11 і 12 також збільшуються у напрямку до кінця консольного вала 7, тобто диск 12 має найбільший діаметр. Кожний диск 8, 9, 10, 11 і 12 містить ряди циліндричних отворів 13, що розташовані на їх поверхнях по колах, кількість яких різна, таким чином, що диск 12 має найбільшу кількість отворів 13. Знизу вихідного отвору порожнього конуса 4 розташований фігурний скатний лоток 14, а під ним похило встановлена пальчаста очисна гірка 15. Під нижнім кінцем пальчастої очисної гірки горизонтально розташований вивантажувальний транспортер 16. Напрямки обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнього конуса 4, що встановлений вертикально і вершина якого спрямована доверху. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів на поверхню, яка утворена плоскими еластичними дисками 8, 9, 10, 11 і 12. Під дією ваги вороху еластичні диски 8, 9, 10, 11 і 12 прогинаються і ворох опускається донизу. Але завдяки тому, що диски 8, 9, 10, 11 і 12 обертаються на привідному консольному валу 7, то ворох встигає подрібнюватись і його частини, завдяки силам інерції пересувається спочатку до периферії самих дисків, а далі відкидаються на внутрішню поверхню порожнього конуса 4 по усій довжині кола. Тут частини вороху зустрічаються з повздовжніми круглими прутками 5 і, оскільки, порожній конус 4, зв'язаний з приводом 6 80922 4 обертається, у напрямку, протилежному напрямку обертання привідного консольного вала 7, відбуваються удари вороху об прутки 5, напрямок руху вороху коренебульбоплодів змінюється на протилежний, і крізь зазори між прутками 5 відбувається ефективна сепарування ґрунтових домішок і рослинних решток. Завдяки тому, що відстані D1, D2, D3, D4 і D5 між дисками 8, 9, 10, 11 і 12 мають різну величину і завдяки різним діаметрам цих дисків (а відповідно різним жорсткостям дисків), то частини вороху не встигають відразу опуститись донизу деформуючи у одному місці відразу усі диски. Одночасне обертання дисків 8, 9, 10, 11 і 12 розтягує ворох по колах, подрібнює його, розділяючи на окремі компоненти. Тобто частини вороху при такому повільному опусканні донизу встигають захопитись поверхнями послідуючих дисків і значно розосередитись і відкинутись до внутрішній поверхні полого циліндричного корпусу 4. При захопленні частини вороху еластичні диски 8, 9, 10, 11 і 12 деформуючись прогинаються, але після зменшення навантаження вони випрямлюються, надаючи частинам вороху додаткове прискорення. Розташовані на дисках 8, 9, 10, 11 і 12 ряди циліндричних отворів 13, що розміщені на їх поверхнях по колах, сприяють захопленню частин вороху при їх рухові по поверхням дисків і просіюванню крізь них дрібних ґрунтових домішок. При рухові вороху коренебульбоплодів у радіальних напрямках дисків 8, 9, 10, 11 і 12 розташування циліндричних отворів 13 саме по колах буде сприяти обчищенню бокових поверхонь тіл коренебульбоплодів від налиплого ґрунту. В цілому рух вороху коренебульбоплодів усередині порожнього конуса 4 відбувається за зигзагоподібними траєкторіями, оскільки він почергово рухається по верхнім площинам дисків 8, 9, 10, 11 і 12 під дією сил інерції, а потім відбивається від внутрішній поверхні порожнього конуса і знову рухається по дискам. Але коренебульбоплоди, як тверді тіла під дією власної ваги і при вертикальному деформуванні дисків 8, 9, 10, 11 і 12 в цілому, крізь круговий зазор поступово рухаються донизу. Таким чином, коренебульбоплоди поступово пересуваючись з кожного еластичного диска 8, 9, 10, 11 і 12 досягають нижньої частини очисника. Остаточно потрапивши до нижнього вихідного кінця порожнього конуса 4 коренебульбоплоди і частина вороху, що не відведена крізь зазори між прутками 5 потрапляють на фігурний скатний лоток 14, по якому скочуються на полотно пальчастої очисної гірки 15. Завдяки тому, що у переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються униз по полотну пальчастої очисної гірки 15, а ґрунтові домішки та рослинні рештки навпаки захоплюються пальцями гірки 15 і виносяться через верхній її кінець за межі очистки. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 16 і грузяться в бункер, або у транспортний засіб. Кутові швидкості обертання порожнього циліндра 4 і привідного консольного вала 7 повинні бути такими, при яких 5 відбувається ефективна сепарування усіх компонентів вороху, але не пошкоджуються тіла коренебульбоплодів. Це також стосується жорсткостей дисків 8, 9, 10, 11 і 12, які у процесі роботи пристрою також не повинні пошкоджувати тіла коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...20%. 80922 6
