Пристрій для транспортування і очистки коренебульбоплодів

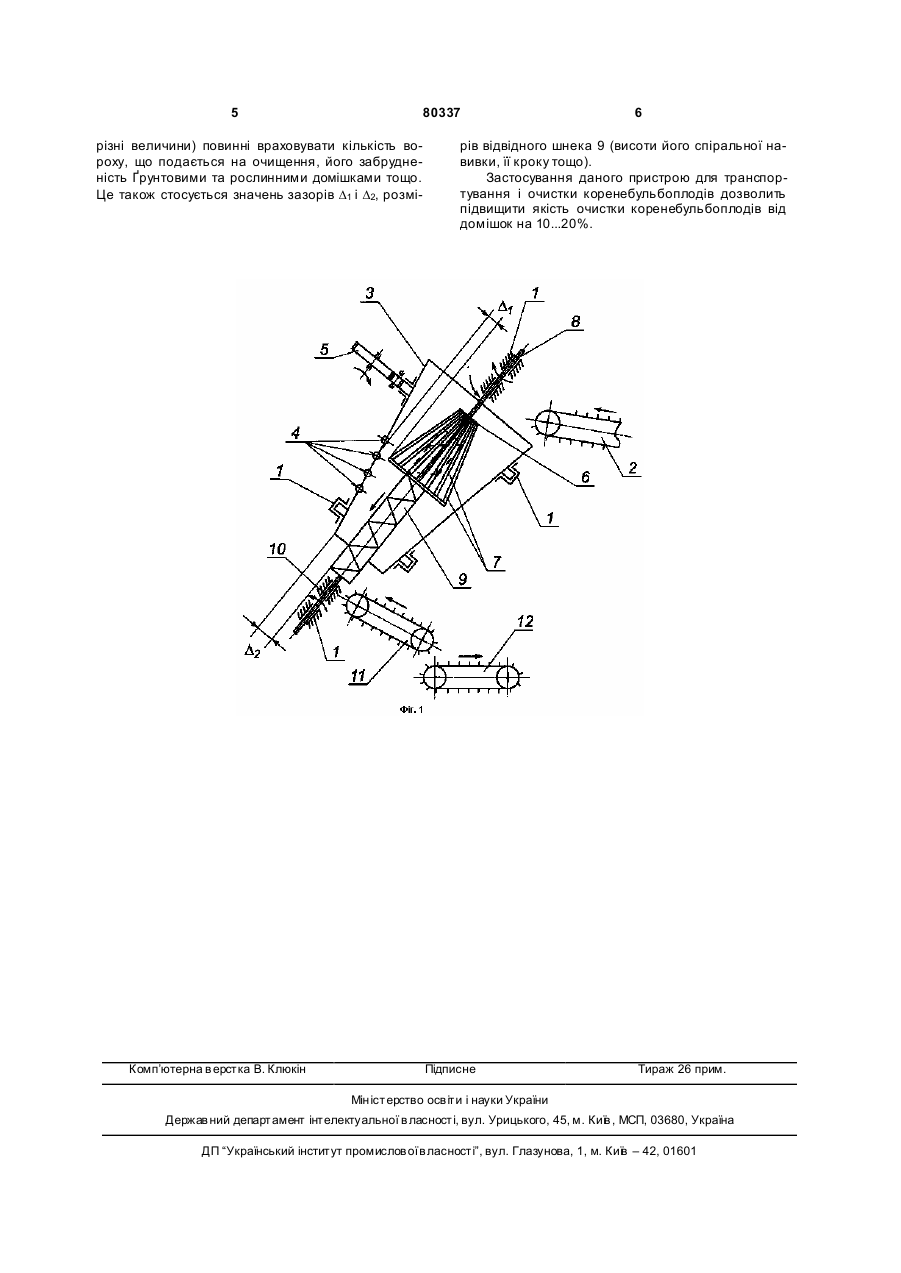

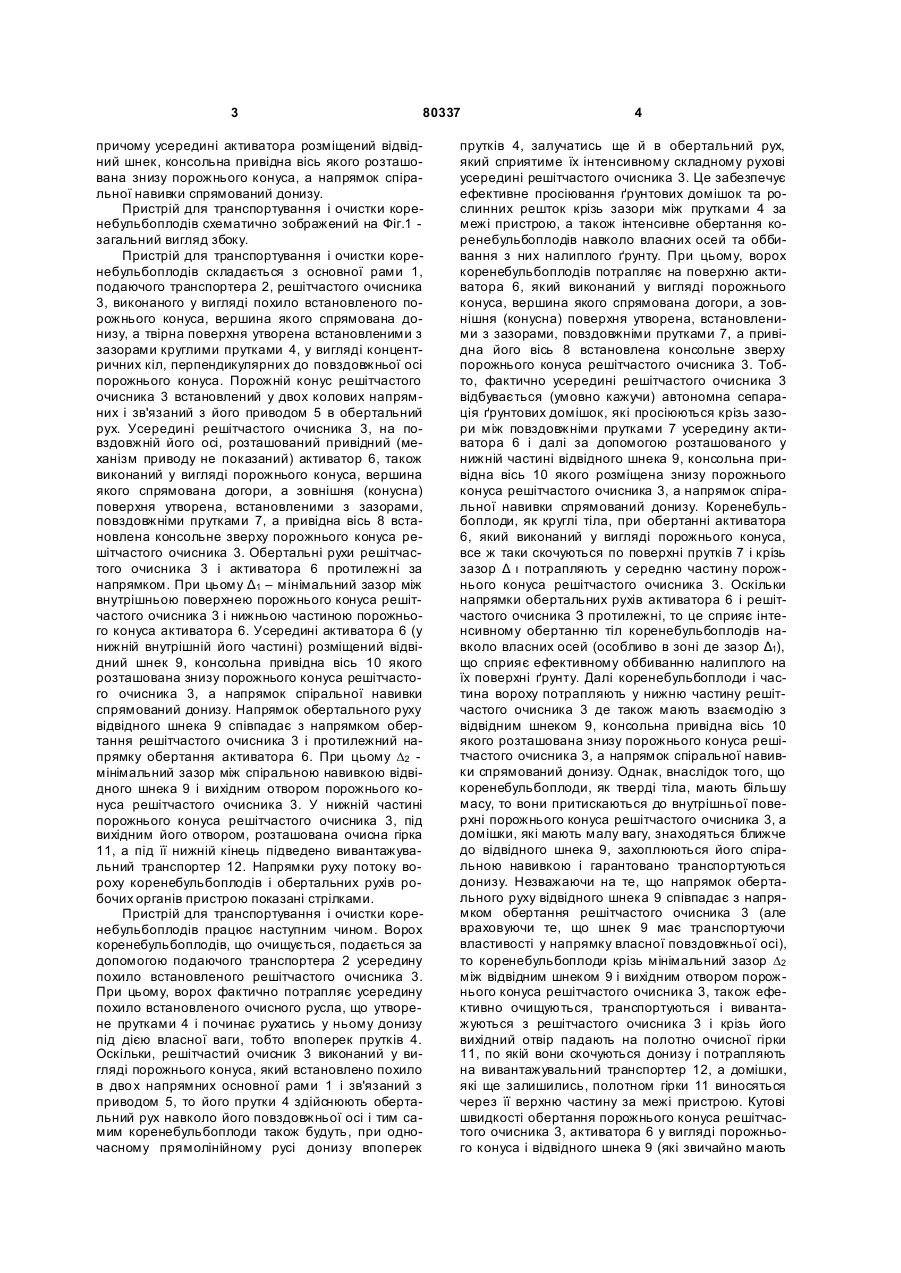

Пристрій для транспортування і очистки коренебульбоплодів, що складається з основної рами, подавального транспортера, очисника, а також 3 80337 причому усередині активатора розміщений відвідний шнек, консольна привідна вісь якого розташована знизу порожнього конуса, а напрямок спіральної навивки спрямований донизу. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, решітчастого очисника 3, виконаного у вигляді похило встановленого порожнього конуса, вершина якого спрямована донизу, а твірна поверхня утворена встановленими з зазорами круглими прутками 4, у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнього конуса. Порожній конус решітчастого очисника 3 встановлений у двох колових напрямних і зв'язаний з його приводом 5 в обертальний рух. Усередині решітчастого очисника 3, на повздовжній його осі, розташований привідний (механізм приводу не показаний) активатор 6, також виконаний у вигляді порожнього конуса, вершина якого спрямована догори, а зовнішня (конусна) поверхня утворена, встановленими з зазорами, повздовжніми прутками 7, а привідна вісь 8 встановлена консольне зверху порожнього конуса решітчастого очисника 3. Обертальні рухи решітчастого очисника 3 і активатора 6 протилежні за напрямком. При цьому Δ1 – мінімальний зазор між внутрішньою поверхнею порожнього конуса решітчастого очисника 3 і нижньою частиною порожнього конуса активатора 6. Усередині активатора 6 (у нижній внутрішній його частині) розміщений відвідний шнек 9, консольна привідна вісь 10 якого розташована знизу порожнього конуса решітчастого очисника 3, а напрямок спіральної навивки спрямований донизу. Напрямок обертального руху відвідного шнека 9 співпадає з напрямком обертання решітчастого очисника 3 і протилежний напрямку обертання активатора 6. При цьому D2 мінімальний зазор між спіральною навивкою відвідного шнека 9 і вихідним отвором порожнього конуса решітчастого очисника 3. У нижній частині порожнього конуса решітчастого очисника 3, під вихідним його отвором, розташована очисна гірка 11, а під її нижній кінець підведено вивантажувальний транспортер 12. Напрямки руху потоку вороху коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 2 усередину похило встановленого решітчастого очисника 3. При цьому, ворох фактично потрапляє усередину похило встановленого очисного русла, що утворене прутками 4 і починає рухатись у ньому донизу під дією власної ваги, тобто впоперек прутків 4. Оскільки, решітчастий очисник 3 виконаний у вигляді порожнього конуса, який встановлено похило в дво х напрямних основної рами 1 і зв'язаний з приводом 5, то його прутки 4 здійснюють обертальний рух навколо його повздовжньої осі і тим самим коренебульбоплоди також будуть, при одночасному прямолінійному русі донизу впоперек 4 прутків 4, залучатись ще й в обертальний рух, який сприятиме їх інтенсивному складному рухові усередині решітчастого очисника 3. Це забезпечує ефективне просіювання ґрунтових домішок та рослинних решток крізь зазори між прутками 4 за межі пристрою, а також інтенсивне обертання коренебульбоплодів навколо власних осей та оббивання з них налиплого ґрунту. При цьому, ворох коренебульбоплодів потрапляє на поверхню активатора 6, який виконаний у вигляді порожнього конуса, вершина якого спрямована догори, а зовнішня (конусна) поверхня утворена, встановленими з зазорами, повздовжніми прутками 7, а привідна його вісь 8 встановлена консольне зверху порожнього конуса решітчастого очисника 3. Тобто, фактично усередині решітчастого очисника 3 відбувається (умовно кажучи) автономна сепарація ґрунтових домішок, які просіюються крізь зазори між повздовжніми прутками 7 усередину активатора 6 і далі за допомогою розташованого у нижній частині відвідного шнека 9, консольна привідна вісь 10 якого розміщена знизу порожнього конуса решітчастого очисника 3, а напрямок спіральної навивки спрямований донизу. Коренебульбоплоди, як круглі тіла, при обертанні активатора 6, який виконаний у вигляді порожнього конуса, все ж таки скочуються по поверхні прутків 7 і крізь зазор Δ ι потрапляють у середню частину порожнього конуса решітчастого очисника 3. Оскільки напрямки обертальних рухів активатора 6 і решітчастого очисника З протилежні, то це сприяє інтенсивному обертанню тіл коренебульбоплодів навколо власних осей (особливо в зоні де зазор Δ1), що сприяє ефективному оббиванню налиплого на їх поверхні ґрунту. Далі коренебульбоплоди і частина вороху потрапляють у нижню частину решітчастого очисника 3 де також мають взаємодію з відвідним шнеком 9, консольна привідна вісь 10 якого розташована знизу порожнього конуса решітчастого очисника 3, а напрямок спіральної навивки спрямований донизу. Однак, внаслідок того, що коренебульбоплоди, як тверді тіла, мають більшу масу, то вони притискаються до внутрішньої поверхні порожнього конуса решітчастого очисника 3, а домішки, які мають малу вагу, знаходяться ближче до відвідного шнека 9, захоплюються його спіральною навивкою і гарантовано транспортуються донизу. Незважаючи на те, що напрямок обертального руху відвідного шнека 9 співпадає з напрямком обертання решітчастого очисника 3 (але враховуючи те, що шнек 9 має транспортуючи властивості у напрямку власної повздовжньої осі), то коренебульбоплоди крізь мінімальний зазор D2 між відвідним шнеком 9 і вихідним отвором порожнього конуса решітчастого очисника 3, також ефективно очищуються, транспортуються і вивантажуються з решітчастого очисника 3 і крізь його вихідний отвір падають на полотно очисної гірки 11, по якій вони скочуються донизу і потрапляють на вивантажувальний транспортер 12, а домішки, які ще залишились, полотном гірки 11 виносяться через її верхню частину за межі пристрою. Кутові швидкості обертання порожнього конуса решітчастого очисника 3, активатора 6 у вигляді порожнього конуса і відвідного шнека 9 (які звичайно мають 5 80337 різні величини) повинні враховувати кількість вороху, що подається на очищення, його забрудненість Ґрунтовими та рослинними домішками тощо. Це також стосується значень зазорів D1 і D2, розмі Комп’ютерна в ерстка В. Клюкін 6 рів відвідного шнека 9 (висоти його спіральної навивки, її кроку тощо). Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 10...20%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
