Перфораторна коронка для дрібношпурового буріння

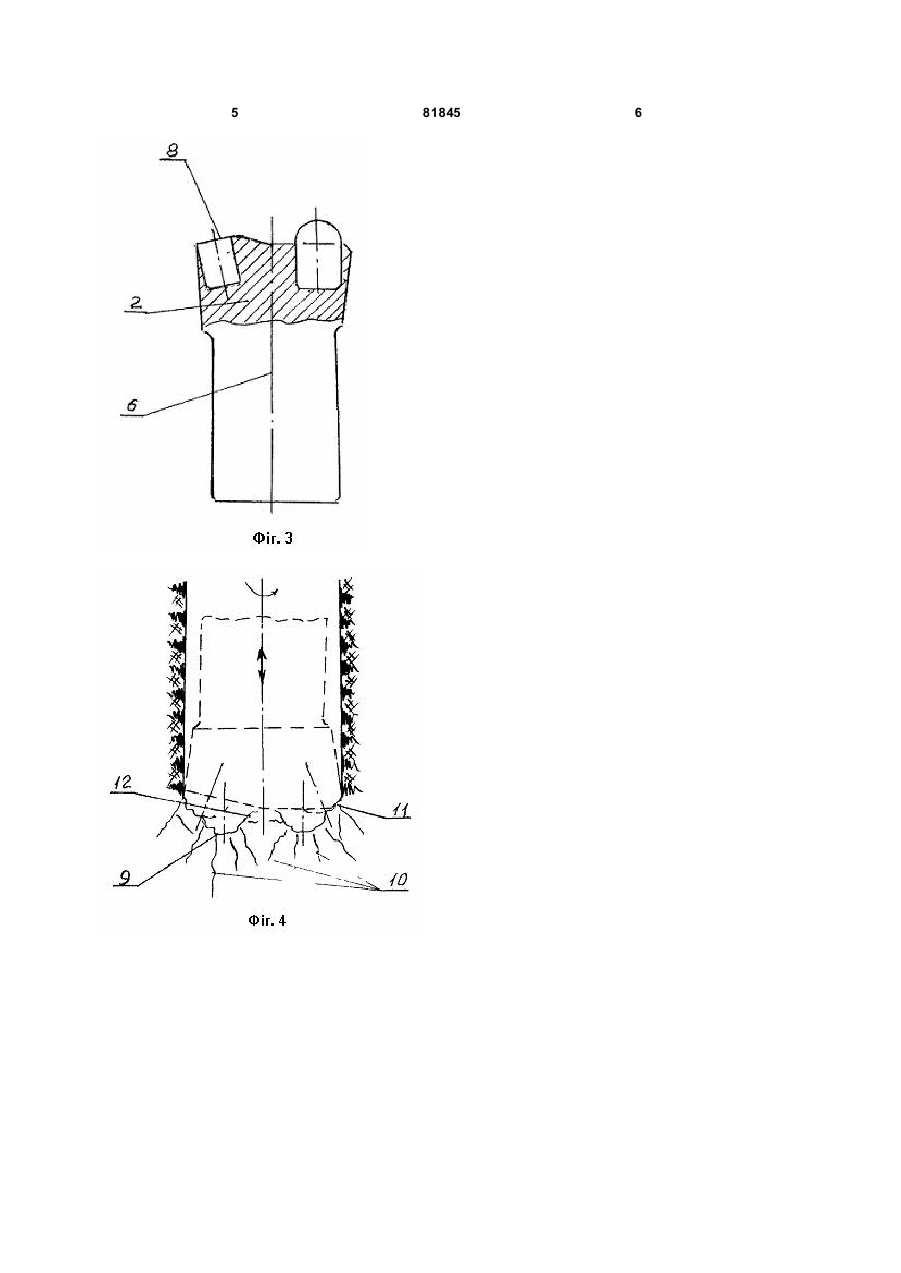

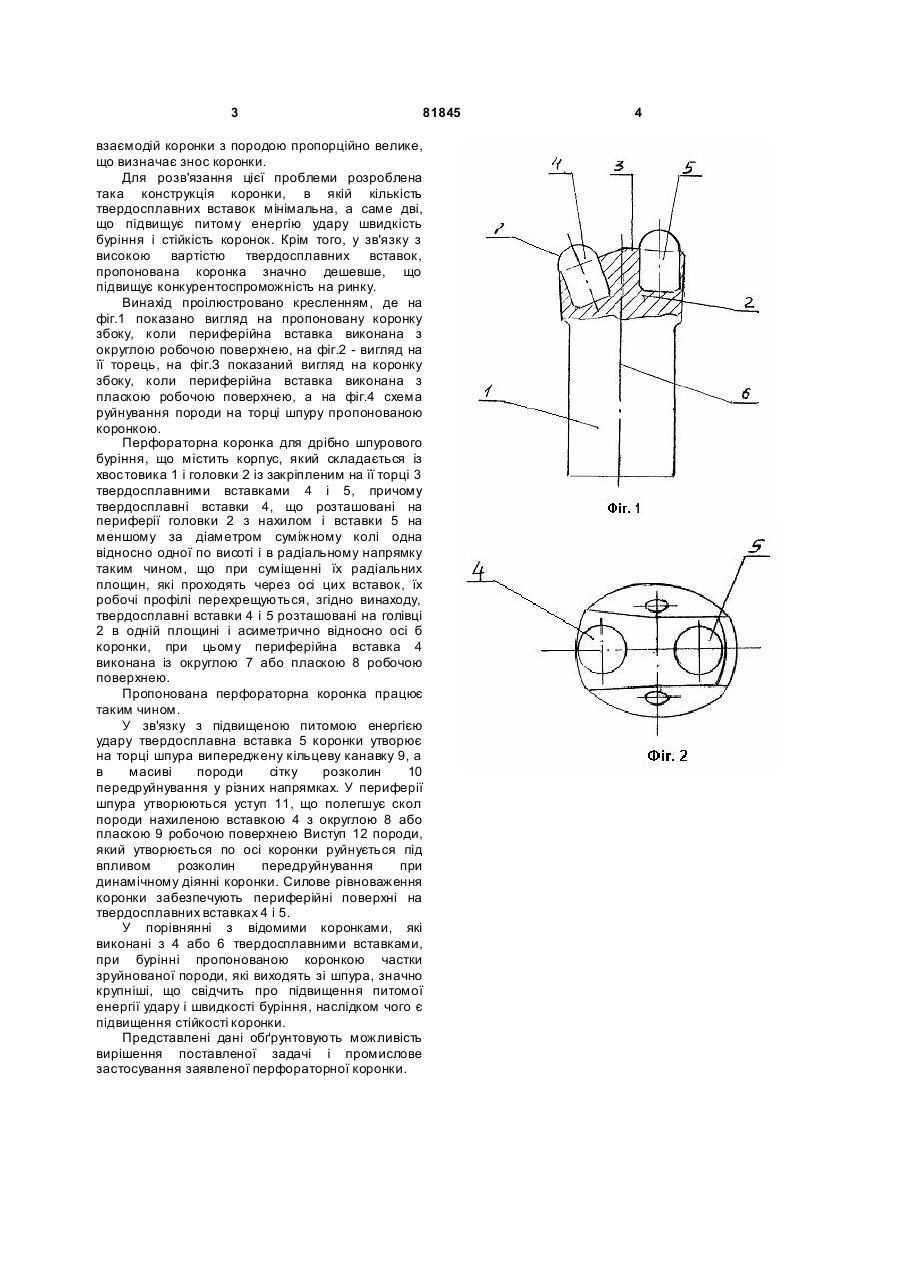

1. Перфораторна коронка для дрібношпурового буріння, що містить корпус, який складається з хвостовика і головки із закріпленими на її торці твердосплавними вставками, причому 3 81845 взаємодій коронки з породою пропорційно велике, що визначає знос коронки. Для розв'язання цієї проблеми розроблена така конструкція коронки, в якій кількість твердосплавних вставок мінімальна, а саме дві, що підвищує питому енергію удару швидкість буріння і стійкість коронок. Крім того, у зв'язку з високою вартістю твердосплавних вставок, пропонована коронка значно дешевше, що підвищує конкурентоспроможність на ринку. Винахід проілюстровано кресленням, де на фіг.1 показано вигляд на пропоновану коронку збоку, коли периферійна вставка виконана з округлою робочою поверхнею, на фіг.2 - вигляд на її торець, на фіг.З показаний вигляд на коронку збоку, коли периферійна вставка виконана з пласкою робочою поверхнею, а на фіг.4 схема руйнування породи на торці шпуру пропонованою коронкою. Перфораторна коронка для дрібно шпурового буріння, що містить корпус, який складається із хвостовика 1 і головки 2 із закріпленим на її торці 3 твердосплавними вставками 4 і 5, причому твердосплавні вставки 4, що розташовані на периферії головки 2 з нахилом і вставки 5 на меншому за діаметром суміжному колі одна відносно одної по висоті і в радіальному напрямку таким чином, що при суміщенні їх радіальних площин, які проходять через осі цих вставок, їх робочі профілі перехрещуються, згідно винаходу, твердосплавні вставки 4 і 5 розташовані на голівці 2 в одній площині і асиметрично відносно осі б коронки, при цьому периферійна вставка 4 виконана із округлою 7 або пласкою 8 робочою поверхнею. Пропонована перфораторна коронка працює таким чином. У зв'язку з підвищеною питомою енергією удару твердосплавна вставка 5 коронки утворює на торці шпура випереджену кільцеву канавку 9, а в масиві породи сітку розколин 10 передруйнування у різних напрямках. У периферії шпура утворюються уступ 11, що полегшує скол породи нахиленою вставкою 4 з округлою 8 або пласкою 9 робочою поверхнею Виступ 12 породи, який утворюється по осі коронки руйнується під впливом розколин передруйнування при динамічному діянні коронки. Силове рівноваження коронки забезпечують периферійні поверхні на твердосплавних вставках 4 і 5. У порівнянні з відомими коронками, які виконані з 4 або 6 твердосплавними вставками, при бурінні пропонованою коронкою частки зруйнованої породи, які виходять зі шпура, значно крупніші, що свідчить про підвищення питомої енергії удару і швидкості буріння, наслідком чого є підвищення стійкості коронки. Представлені дані обґрунтовують можливість вирішення поставленої задачі і промислове застосування заявленої перфораторної коронки. 4 5 81845 6
