Колінний механізм протеза нижньої кінцівки

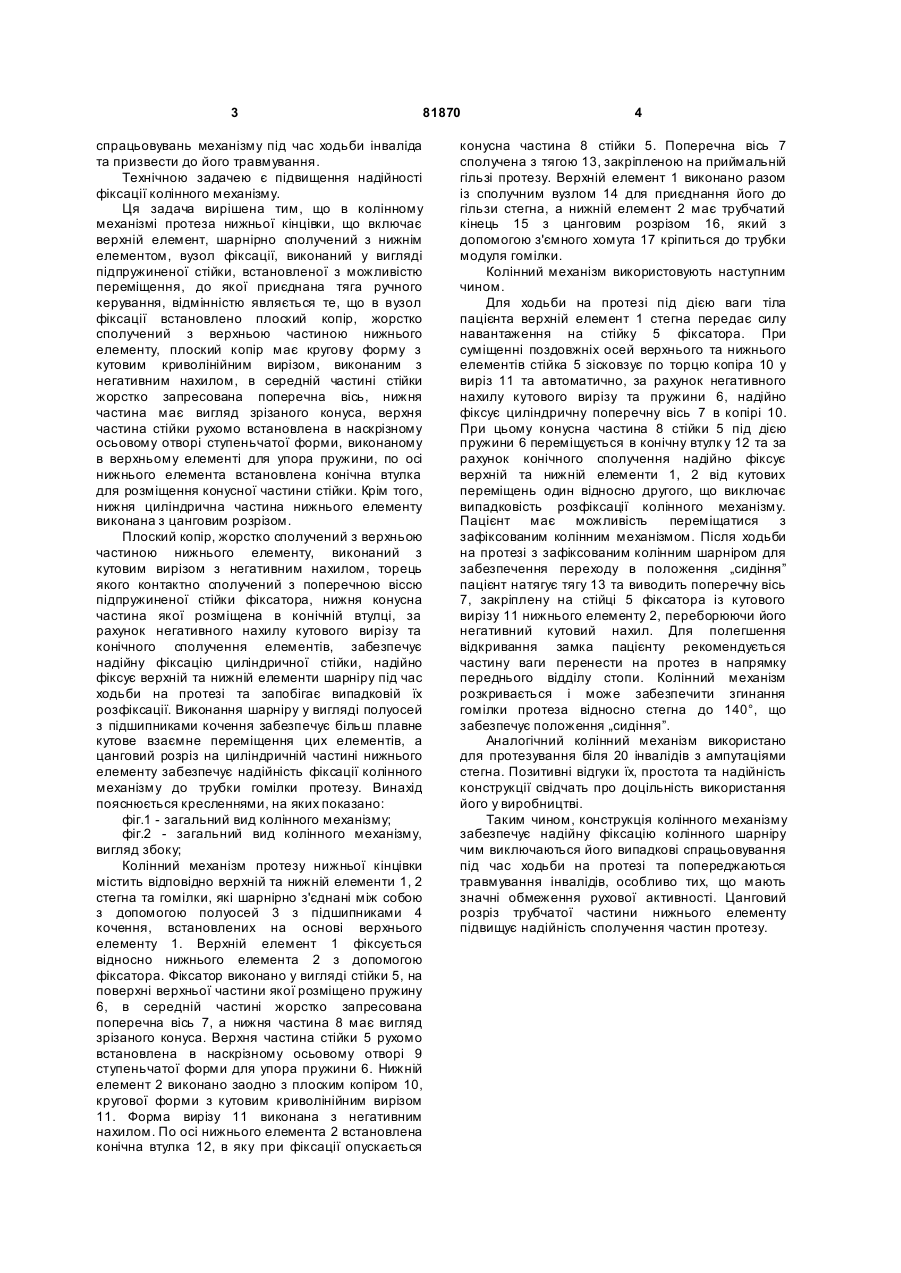

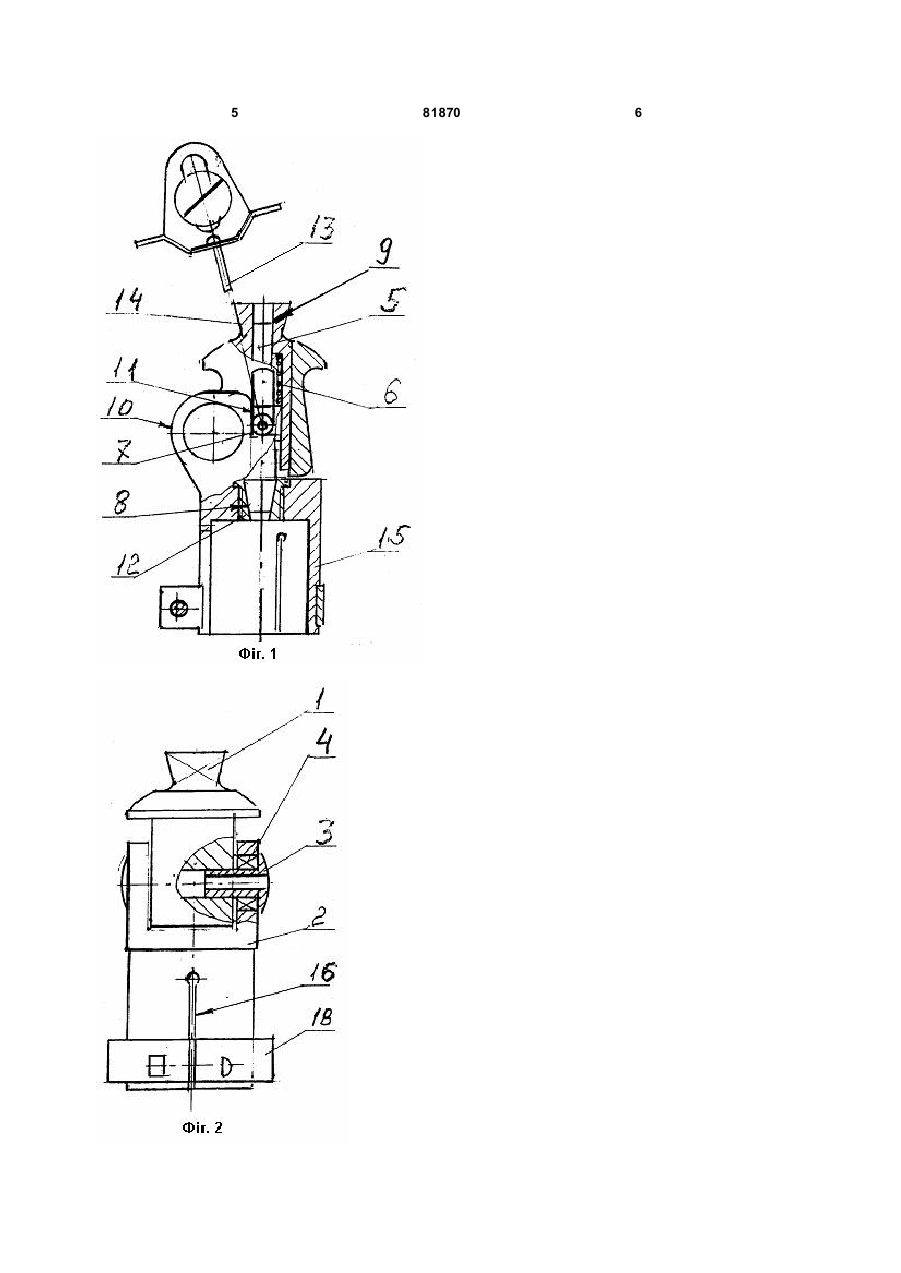

Колінний механізм протеза нижньої кінцівки, що включає верхній елемент, шарнірно (19) 2. 2 C2 1 3 81870 спрацьовувань механізму під час ходьби інваліда та призвести до його травмування. Технічною задачею є підвищення надійності фіксації колінного механізму. Ця задача вирішена тим, що в колінному механізмі протеза нижньої кінцівки, що включає верхній елемент, шарнірно сполучений з нижнім елементом, вузол фіксації, виконаний у вигляді підпружиненої стійки, встановленої з можливістю переміщення, до якої приєднана тяга ручного керування, відмінністю являється те, що в вузол фіксації встановлено плоский копір, жорстко сполучений з верхньою частиною нижнього елементу, плоский копір має кругову форму з кутовим криволінійним вирізом, виконаним з негативним нахилом, в середній частині стійки жорстко запресована поперечна вісь, нижня частина має вигляд зрізаного конуса, верхня частина стійки рухомо встановлена в наскрізному осьовому отворі ступеньчатої форми, виконаному в верхньому елементі для упора пружини, по осі нижнього елемента встановлена конічна втулка для розміщення конусної частини стійки. Крім того, нижня циліндрична частина нижнього елементу виконана з цанговим розрізом. Плоский копір, жорстко сполучений з верхньою частиною нижнього елементу, виконаний з кутовим вирізом з негативним нахилом, торець якого контактно сполучений з поперечною віссю підпружиненої стійки фіксатора, нижня конусна частина якої розміщена в конічній втулці, за рахунок негативного нахилу кутового вирізу та конічного сполучення елементів, забезпечує надійну фіксацію циліндричної стійки, надійно фіксує верхній та нижній елементи шарніру під час ходьби на протезі та запобігає випадковій їх розфіксації. Виконання шарніру у вигляді полуосей з підшипниками кочення забезпечує більш плавне кутове взаємне переміщення цих елементів, а цанговий розріз на циліндричній частині нижнього елементу забезпечує надійність фіксації колінного механізму до трубки гомілки протезу. Винахід пояснюється кресленнями, на яких показано: фіг.1 - загальний вид колінного механізму; фіг.2 - загальний вид колінного механізму, вигляд збоку; Колінний механізм протезу нижньої кінцівки містить відповідно верхній та нижній елементи 1, 2 стегна та гомілки, які шарнірно з'єднані між собою з допомогою полуосей 3 з підшипниками 4 кочення, встановлених на основі верхнього елементу 1. Верхній елемент 1 фіксується відносно нижнього елемента 2 з допомогою фіксатора. Фіксатор виконано у вигляді стійки 5, на поверхні верхньої частини якої розміщено пружину 6, в середній частині жорстко запресована поперечна вісь 7, а нижня частина 8 має вигляд зрізаного конуса. Верхня частина стійки 5 рухомо встановлена в наскрізному осьовому отворі 9 ступеньчатої форми для упора пружини 6. Нижній елемент 2 виконано заодно з плоским копіром 10, кругової форми з кутовим криволінійним вирізом 11. Форма вирізу 11 виконана з негативним нахилом. По осі нижнього елемента 2 встановлена конічна втулка 12, в яку при фіксації опускається 4 конусна частина 8 стійки 5. Поперечна вісь 7 сполучена з тягою 13, закріпленою на приймальній гільзі протезу. Верхній елемент 1 виконано разом із сполучним вузлом 14 для приєднання його до гільзи стегна, а нижній елемент 2 має трубчатий кінець 15 з цанговим розрізом 16, який з допомогою з'ємного хомута 17 кріпиться до трубки модуля гомілки. Колінний механізм використовують наступним чином. Для ходьби на протезі під дією ваги тіла пацієнта верхній елемент 1 стегна передає силу навантаження на стійку 5 фіксатора. При суміщенні поздовжніх осей верхнього та нижнього елементів стійка 5 зісковзує по торцю копіра 10 у виріз 11 та автоматично, за рахунок негативного нахилу кутового вирізу та пружини 6, надійно фіксує циліндричну поперечну вісь 7 в копірі 10. При цьому конусна частина 8 стійки 5 під дією пружини 6 переміщується в конічну втулк у 12 та за рахунок конічного сполучення надійно фіксує верхній та нижній елементи 1, 2 від кутових переміщень один відносно другого, що виключає випадковість розфіксації колінного механізму. Пацієнт має можливість переміщатися з зафіксованим колінним механізмом. Після ходьби на протезі з зафіксованим колінним шарніром для забезпечення переходу в положення „сидіння” пацієнт натягує тягу 13 та виводить поперечну вісь 7, закріплену на стійці 5 фіксатора із кутового вирізу 11 нижнього елементу 2, переборюючи його негативний кутовий нахил. Для полегшення відкривання замка пацієнту рекомендується частину ваги перенести на протез в напрямку переднього відділу стопи. Колінний механізм розкривається і може забезпечити згинання гомілки протеза відносно стегна до 140°, що забезпечує положення „сидіння”. Аналогічний колінний механізм використано для протезування біля 20 інвалідів з ампутаціями стегна. Позитивні відгуки їх, простота та надійність конструкції свідчать про доцільність використання його у виробництві. Таким чином, конструкція колінного механізму забезпечує надійну фіксацію колінного шарніру чим виключаються його випадкові спрацьовування під час ходьби на протезі та попереджаються травмування інвалідів, особливо тих, що мають значні обмеження рухової активності. Цанговий розріз трубчатої частини нижнього елементу підвищує надійність сполучення частин протезу. 5 81870 6
