Композиція захисна антиадгезійна

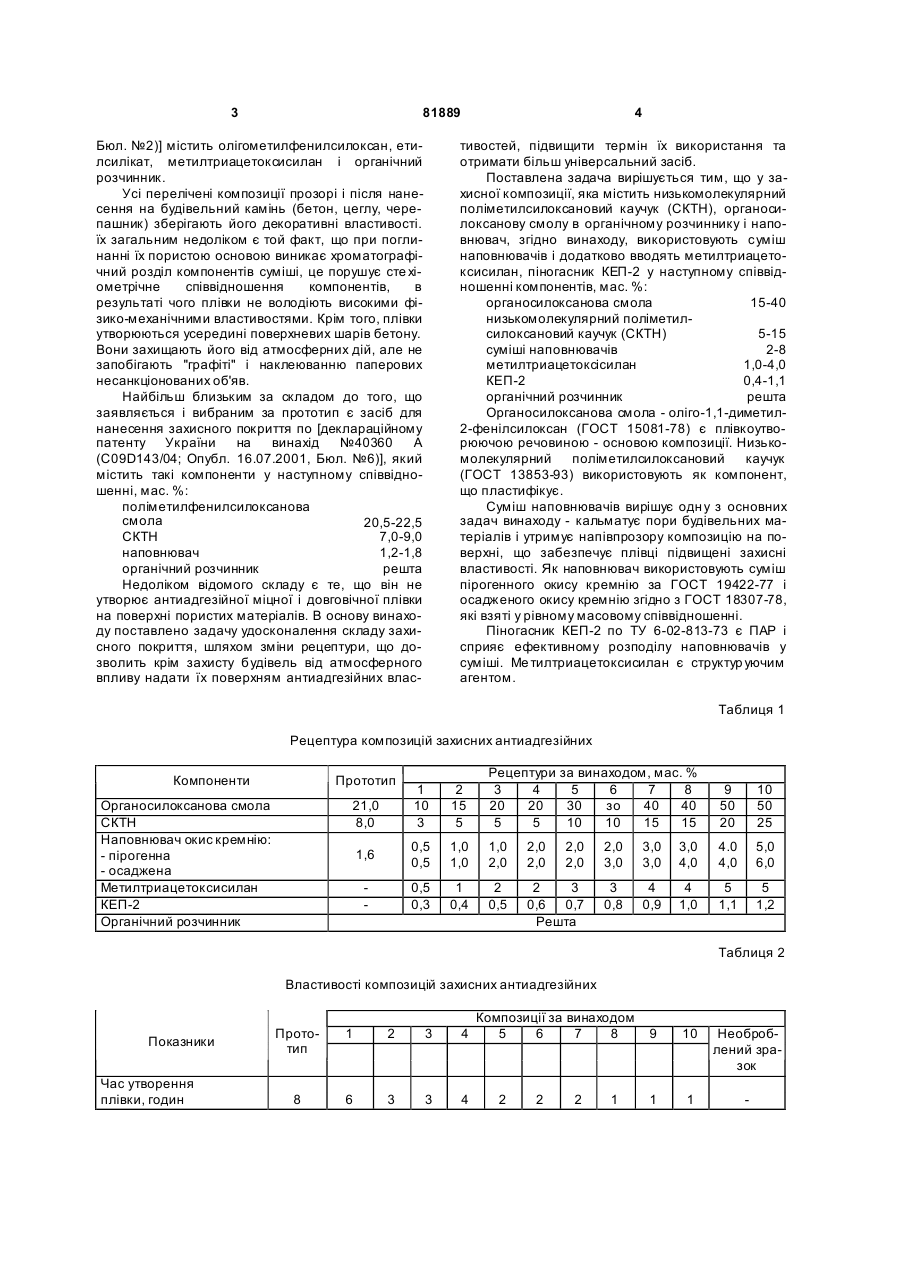

Композиція захисна антиадгезійна для будівельних матеріалів, що містить органосилоксанову 3 81889 Бюл. №2)] містить олігометилфенилсилоксан, етилсилікат, метилтриацетоксисилан і органічний розчинник. Усі перелічені композиції прозорі і після нанесення на будівельний камінь (бетон, цеглу, черепашник) зберігають його декоративні властивості. їх загальним недоліком є той факт, що при поглинанні їх пористою основою виникає хроматографічний розділ компонентів суміші, це порушує сте хіометрічне співвідношення компонентів, в результаті чого плівки не володіють високими фізико-механічними властивостями. Крім того, плівки утворюються усередині поверхневих шарів бетону. Вони захищають його від атмосферних дій, але не запобігають "графіті" і наклеюванню паперових несанкціонованих об'яв. Найбільш близьким за складом до того, що заявляється і вибраним за прототип є засіб для нанесення захисного покриття по [деклараційному патенту України на винахід №40360 А (С09D143/04; Опубл. 16.07.2001, Бюл. №6)], який містить такі компоненти у наступному співвідношенні, мас. %: поліметилфенилсилоксанова смола 20,5-22,5 СКТН 7,0-9,0 наповнювач 1,2-1,8 органічний розчинник решта Недоліком відомого складу є те, що він не утворює антиадгезійної міцної і довговічної плівки на поверхні пористих матеріалів. В основу винаходу поставлено задачу удосконалення складу захисного покриття, шляхом зміни рецептури, що дозволить крім захисту будівель від атмосферного впливу надати їх поверхням антиадгезійних влас 4 тивостей, підвищити термін їх використання та отримати більш універсальний засіб. Поставлена задача вирішується тим, що у захисної композиції, яка містить низькомолекулярний поліметилсилоксановий каучук (СКТН), органосилоксанову смолу в органічному розчиннику і наповнювач, згідно винаходу, використовують суміш наповнювачів і додатково вводять метилтриацетоксисилан, піногасник КЕП-2 у наступному співвідношенні компонентів, мас. %: органосилоксанова смола 15-40 низькомолекулярний поліметилсилоксановий каучук (СКТН) 5-15 суміші наповнювачів 2-8 метилтриацетоксісилан 1,0-4,0 КЕП-2 0,4-1,1 органічний розчинник решта Органосилоксанова смола - оліго-1,1-диметил2-фенілсилоксан (ГОСТ 15081-78) є плівкоутворюючою речовиною - основою композиції. Низькомолекулярний поліметилсилоксановий каучук (ГОСТ 13853-93) використовують як компонент, що пластифікує. Суміш наповнювачів вирішує одн у з основних задач винаходу - кальматує пори будівельних матеріалів і утримує напівпрозору композицію на поверхні, що забезпечує плівці підвищені захисні властивості. Як наповнювач використовують суміш пірогенного окису кремнію за ГОСТ 19422-77 і осадженого окису кремнію згідно з ГОСТ 18307-78, які взяті у рівному масовому співвідношенні. Піногасник КЕП-2 по ТУ 6-02-813-73 є ПАР і сприяє ефективному розподілу наповнювачів у суміші. Ме тилтриацетоксисилан є структур уючим агентом. Таблиця 1 Рецептура композицій захисних антиадгезійних 1 10 3 2 15 5 Рецептури за винаходом, мас. % 3 4 5 6 7 8 20 20 30 зо 40 40 5 5 10 10 15 15 9 50 20 10 50 25 1,6 0,5 0,5 1,0 1,0 1,0 2,0 2,0 2,0 2,0 2,0 2,0 3,0 3,0 3,0 3,0 4,0 4.0 4,0 5,0 6,0 Компоненти 0,5 0,3 1 0,4 2 0,5 2 3 0,6 0,7 Решта 3 0,8 4 0,9 4 1,0 5 1,1 5 1,2 Прототип Органосилоксанова смола СКТН Наповнювач окис кремнію: - пірогенна - осаджена Метилтриацетоксисилан КЕП-2 Органічний розчинник 21,0 8,0 Таблиця 2 Властивості композицій захисних антиадгезійних Показники Час утворення плівки, годин Прототип 1 2 3 4 8 6 3 3 4 Композиції за винаходом 5 6 7 8 2 2 2 1 9 10 Необроблений зразок 1 1 5 81889 6 Продовження таблиці 2 Водопоглинення, % - цементно-піщаний розчин, марки 200 - цегла силікатна, марки 200 - цегла керамічна рядова, марки 100 1,63 1,60 0,9 1,4 0,8 0,8 0,8 0,6 0,8 0,6 0,6 4,66 3,14 3,45 2,1 1,9 1,1 1,0 1,1 0,9 1,4 1,1 1,1 9,19 5,72 6,00 5,0 3,5 3,3 3,0 2,9 2,5 3,1 2,7 2,7 9,2 20 3 0 0 0 0 0 0 0 0 0 90 30 6 0 0 0 0 0 0 0 0 0 95 Антиадгезійні властивості по характеру руйнувань (залишки паперу на поверхні бетону, %) - папір з ПВА-клеєм - папір з силікатним клеєм Як органічний розчинник використовують бензин [ТУ 38.401-57.108-92] або уайт-спірит [ГОСТ 3134-78]. Захисні композиції, що заявляються, наведені у таблиці 1. Композиції отримують за допомогою пристрою ПЕ-8310, що змішує. Час змішування компонентів складає 1 годину при кімнатній температурі. Композиція являє собою напівпрозору дисперсію. Властивості композицій захисних антиадгезійних наведені у таблиці 2. Встановлено оптимальний вміст компонентів (приклад 2-9), зменшення вмісту речовин погіршує водовідштовхуючі і антиадгезійні властивості захисних плівок (приклад 1), а збільшення - призводить до утворення високов'язких засобів, що створюють масивні плівки, які помітні на поверхні матеріалу, без поліпшення захисних властивостей Комп’ютерна в ерстка В. Клюкін (приклад 10). Крім того, це веде до необгрунтованого підвищення вартості композиції. Як видно з табл. 2, запропоновані композиції захищають пористі будівельні матеріали від просякання води, яка викликає їх фізичну корозію і бере участь практично у всіх хімічних корозійних процесах, будучи транспортуючим агентом і середовищем проходження реакцій. На оброблених поверхнях не закріплюється папір за допомогою клеїв. Джерела інформації: 1. Лучко Й.Й., Глагола І.І., Назарович Б.Л. Методи підвищення корозійної стійкості та довговічності бетонних та залізобетонних конструкцій і споруд /НАН України; Фіз.-мех. ін.-т ім. Х.В. Карпенка: Каменяр. - 1999. - 229с. 2. Пащенко А.А. Полифункциональные элементоорганические покрытия. - К.: Вища школа. 1987. - 198с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
