Термоелектричний побутовий холодильник

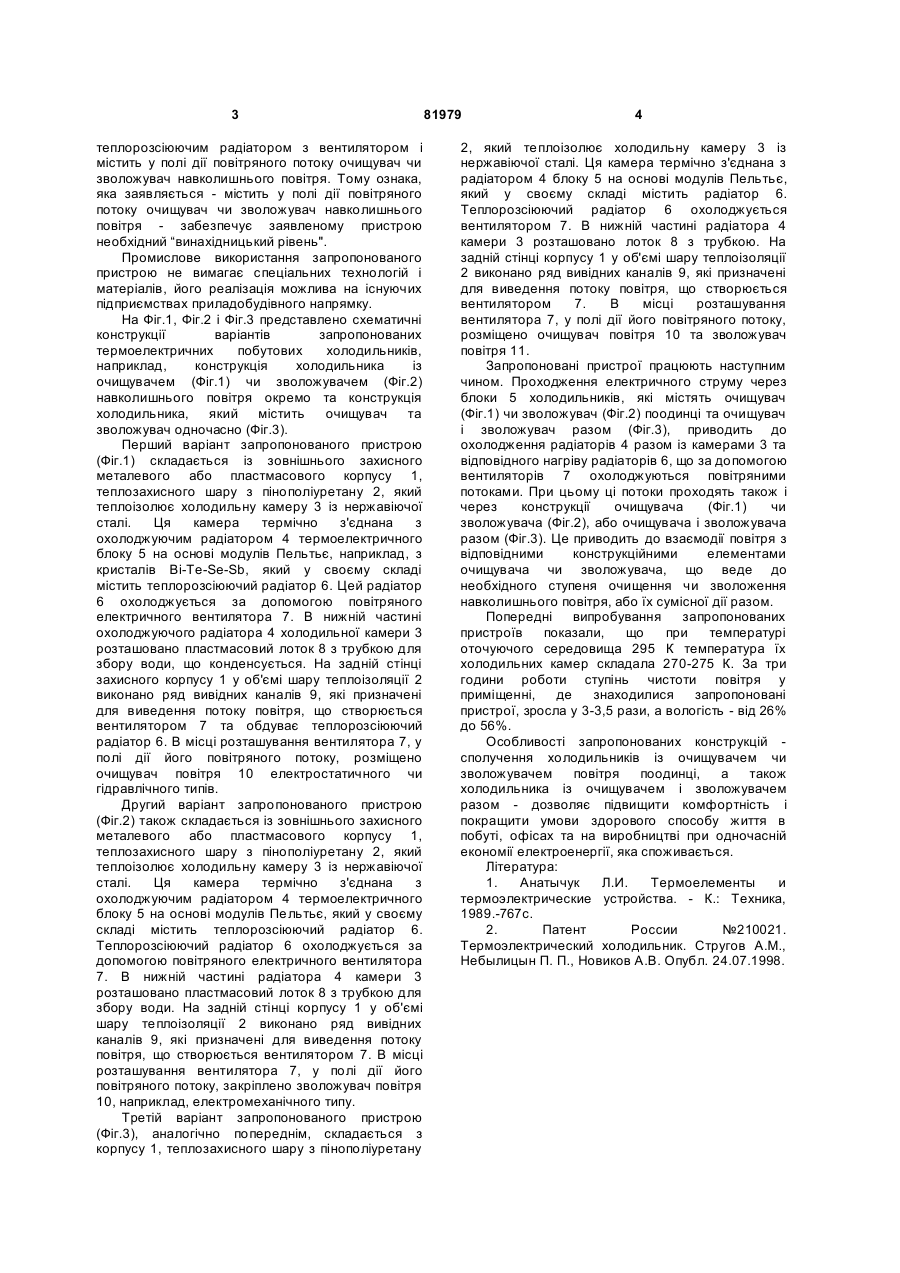

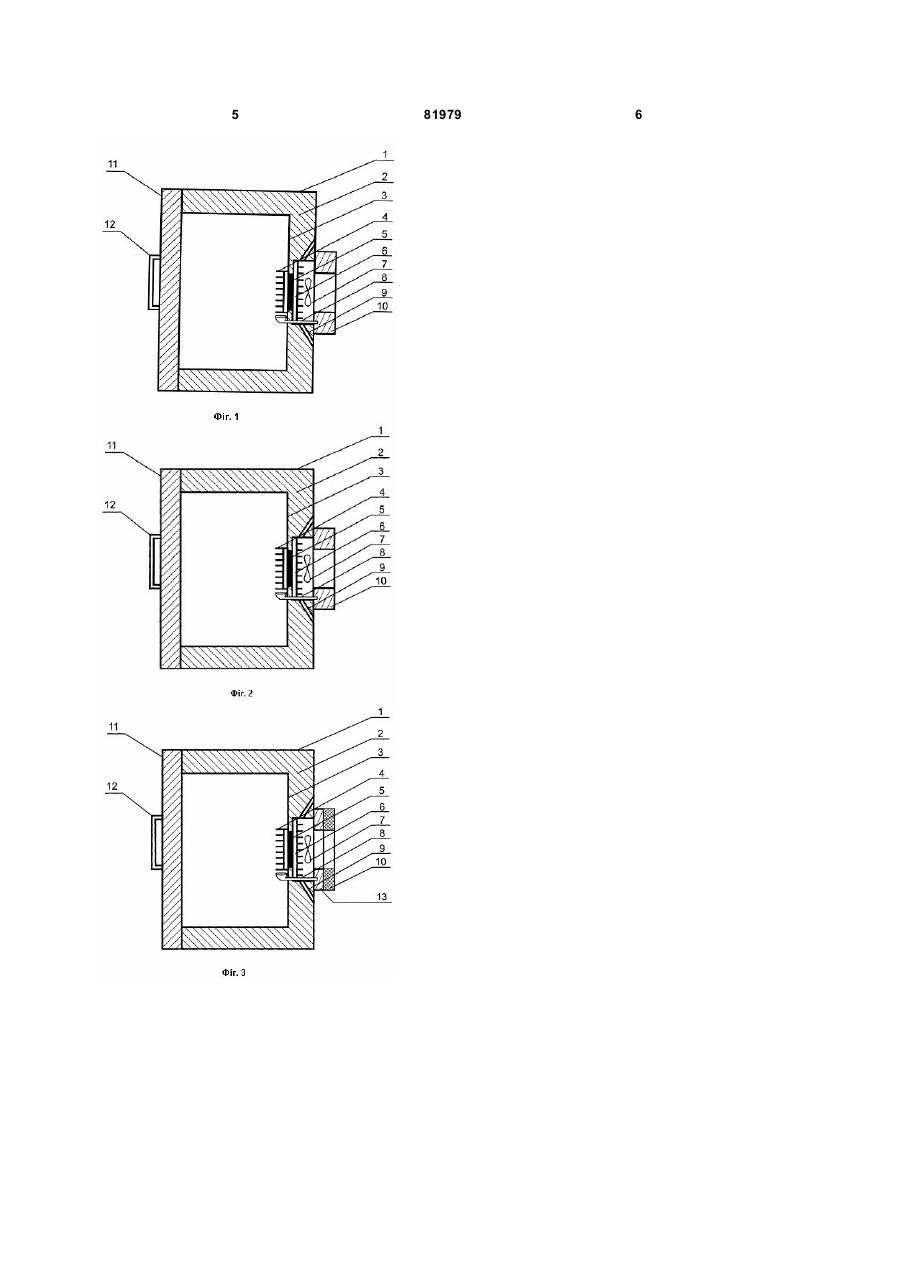

1. Побутовий термоелектричний холодильник, що містить зовнішній захисний корпус, теплоізольовану холодильну камеру і термоелектричний охолоджуючий блок, холодна сторона якого термічно з'єднана з радіатором холодильної камери, а гаряча із теплорозсіюючим радіатором з вентилятором, на 3 теплорозсіюючим радіатором з вентилятором і містить у полі дії повітряного потоку очищувач чи зволожувач навколишнього повітря. Тому ознака, яка заявляється - містить у полі дії повітряного потоку очищувач чи зволожувач навколишнього повітря - забезпечує заявленому пристрою необхідний “винахідницький рівень". Промислове використання запропонованого пристрою не вимагає спеціальних технологій і матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. На Фіг.1, Фіг.2 і Фіг.3 представлено схематичні конструкції варіантів запропонованих термоелектричних побутових холодильників, наприклад, конструкція холодильника із очищувачем (Фіг.1) чи зволожувачем (Фіг.2) навколишнього повітря окремо та конструкція холодильника, який містить очищувач та зволожувач одночасно (Фіг.3). Перший варіант запропонованого пристрою (Фіг.1) складається із зовнішнього захисного металевого або пластмасового корпусу 1, теплозахисного шару з пінополіуретану 2, який теплоізолює холодильну камеру 3 із нержавіючої сталі. Ця камера термічно з'єднана з охолоджуючим радіатором 4 термоелектричного блоку 5 на основі модулів Пельтьє, наприклад, з кристалів Bi-Te-Se-Sb, який у своєму складі містить теплорозсіюючий радіатор 6. Цей радіатор 6 охолоджується за допомогою повітряного електричного вентилятора 7. В нижній частині охолоджуючого радіатора 4 холодильної камери 3 розташовано пластмасовий лоток 8 з трубкою для збору води, що конденсується. На задній стінці захисного корпусу 1 у об'ємі шару теплоізоляції 2 виконано ряд вивідних каналів 9, які призначені для виведення потоку повітря, що створюється вентилятором 7 та обдуває теплорозсіюючий радіатор 6. В місці розташування вентилятора 7, у полі дії його повітряного потоку, розміщено очищувач повітря 10 електростатичного чи гідравлічного типів. Другий варіант запропонованого пристрою (Фіг.2) також складається із зовнішнього захисного металевого або пластмасового корпусу 1, теплозахисного шару з пінополіуретану 2, який теплоізолює холодильну камеру 3 із нержавіючої сталі. Ця камера термічно з'єднана з охолоджуючим радіатором 4 термоелектричного блоку 5 на основі модулів Пельтьє, який у своєму складі містить теплорозсіюючий радіатор 6. Теплорозсіюючий радіатор 6 охолоджується за допомогою повітряного електричного вентилятора 7. В нижній частині радіатора 4 камери 3 розташовано пластмасовий лоток 8 з трубкою для збору води. На задній стінці корпусу 1 у об'ємі шару теплоізоляції 2 виконано ряд вивідних каналів 9, які призначені для виведення потоку повітря, що створюється вентилятором 7. В місці розташування вентилятора 7, у полі дії його повітряного потоку, закріплено зволожувач повітря 10, наприклад, електромеханічного типу. Третій варіант запропонованого пристрою (Фіг.3), аналогічно попереднім, складається з корпусу 1, теплозахисного шару з пінополіуретану 81979 4 2, який теплоізолює холодильну камеру 3 із нержавіючої сталі. Ця камера термічно з'єднана з радіатором 4 блоку 5 на основі модулів Пельтьє, який у своєму складі містить радіатор 6. Теплорозсіюючий радіатор 6 охолоджується вентилятором 7. В нижній частині радіатора 4 камери 3 розташовано лоток 8 з трубкою. На задній стінці корпусу 1 у об'ємі шару теплоізоляції 2 виконано ряд вивідних каналів 9, які призначені для виведення потоку повітря, що створюється вентилятором 7. В місці розташування вентилятора 7, у полі дії його повітряного потоку, розміщено очищувач повітря 10 та зволожувач повітря 11. Запропоновані пристрої працюють наступним чином. Проходження електричного струму через блоки 5 холодильників, які містять очищувач (Фіг.1) чи зволожувач (Фіг.2) поодинці та очищувач і зволожувач разом (Фіг.3), приводить до охолодження радіаторів 4 разом із камерами 3 та відповідного нагріву радіаторів 6, що за допомогою вентиляторів 7 охолоджуються повітряними потоками. При цьому ці потоки проходять також і через конструкції очищувача (Фіг.1) чи зволожувача (Фіг.2), або очищувача і зволожувача разом (Фіг.3). Це приводить до взаємодії повітря з відповідними конструкційними елементами очищувача чи зволожувача, що веде до необхідного ступеня очищення чи зволоження навколишнього повітря, або їх сумісної дії разом. Попередні випробування запропонованих пристроїв показали, що при температурі оточуючого середовища 295 К температура їх холодильних камер складала 270-275 К. За три години роботи ступінь чистоти повітря у приміщенні, де знаходилися запропоновані пристрої, зросла у 3-3,5 рази, а вологість - від 26% до 56%. Особливості запропонованих конструкцій сполучення холодильників із очищувачем чи зволожувачем повітря поодинці, а також холодильника із очищувачем і зволожувачем разом - дозволяє підвищити комфортність і покращити умови здорового способу життя в побуті, офісах та на виробництві при одночасній економії електроенергії, яка споживається. Література: 1. Анатычук Л.И. Термоелементы и термоэлектрические устройства. - К.: Техника, 1989.-767с. 2. Патент России №210021. Термоэлектрический холодильник. Стругов A.M., Небылицын П. П., Новиков А.В. Опубл. 24.07.1998. 5 81979 6
