Установка утилізації пилу

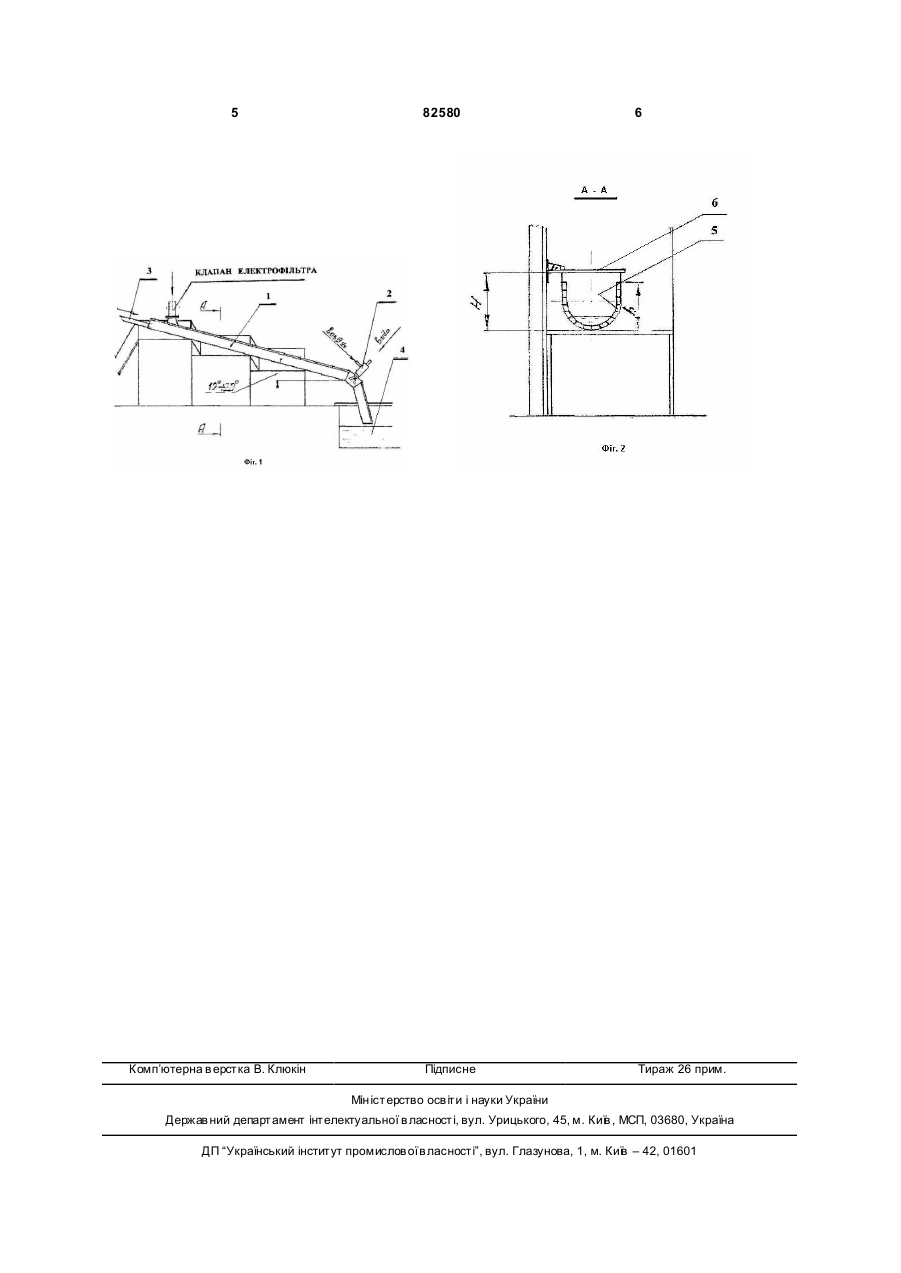

1. Установка утилізації пилу, що включає транспортер, з'єднаний із клапаном електрофільтра і шламонагромаджувачем, яка відрізняється тим, що вона оснащена лотком-транспортером, виконаним у вигляді закритого лотка, внутрішня нижня частина якого футерована некролітом на 2/3 висоти лотка, а верхня частина лоткатранспортера обладнана кришкою, в нижній частині лотка-транспортера перед шламонагромаджувачем зверху встановлено щонайменше одну водоповітряну форсунку, причому лотоктранспортер з’єднаний з водоводом та нахилений у бік шламонагромаджувача під кутом від 10° до 20° до горизонтальної площини. 2. Установка за п. 1, яка відрізняється тим, що нижня частина лотка-транспортера виконана в перерізі округленою. 3. Установка за будь-яким з пп. 1, 2, яка відрізняється тим, що кришка лотка-транспортера виконана секційною з декількох частин, кожна з яких шарнірно закріплена на стійці кріплення лоткатранспортера. UA (21) a200607161 (22) 27.06.2006 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) БОЙКО ВОЛОДИМИР СЕМЕНОВИЧ, UA, ЦАРИЦИН ЄВГЕН ОЛЕКСАНДРОВИЧ, UA, ЧЕНТУКОВ ЮРІЙ ІЛЛІЧ, UA, СИРОТА ВОЛОДИ МИР ІЛЛІЧ, UA, АРТЮХОВ МИКОЛА МИКОЛАЙОВИЧ, UA, МАТВІЄНКОВ СЕРГІЙ АНАТОЛІЙОВИЧ, UA, ХРОМУШИН БОРИС ВОЛОДИМИРОВИЧ, UA, ЗАЙКА ВОЛОДИ МИР ЯКОВИЧ, U A, РОГОВ ЛЕОНІД МИКОЛАЙОВИЧ, U A, СВИНАРЕНКО МИКОЛА МИ ХАЙЛОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A (56) JP 11072291, 16.03.1999 JP 54069878, 05.06.1979 DE 4105214, A1, 27.08.1992 JP 55002772, 10.01.1980 JP 7151472, 16.05.1995 US 1474866 A, 25.05.1977 RU 2266156 C1, 10.07.2005 C2 2 (19) 1 3 82580 вища, а також в зниженні собівартості аглошихти за рахунок максимального використання її в шламах. Поставлена задача зважується тим, що установка утилізації пилу, що включає транспортер, з'єднаний із клапаном електрофільтру і ємністю збору пилу, постачена лотком - транспортером виконаним закритого типу, вн утрішня нижня частина якої футерована некролітом, а в нижній частині лотка - транспортера зверху встановлено не менш однієї форсунки, причому лоток - транспортер установлений під кутом до горизонтальної площини рівним від 10° до 20° і постачений верхньою шарнірно закріпленою до лотка кришкою. Крім того нижня частина конструкції лоткатранспортера виконана в перетині по радіусу - R, а кришка лотка - транспортера виконана секційною з декількох частин кожна з яких шарнірно закріплена на стійці кріплення лотка-транспортера. Кришка лотка транспортера виконана відкидною щодо осі лотка і закріплена на осі до борта лотка. У закритому вигляді кришка лотка транспортера рухливо встановлена в площині нахиленої до обрію під кутом від 10° до 20°. Пристрій для збирання пилових мас виконано закритого типу у вигляді похилого лотка футерованного базальтовою плиткою або іншим зносостійким матеріалом, з кутом 10°-20°, на який зсипається пил від електрофільтрів і за допомогою струменя води змивається в шламовий тунель або іншу ємність проточною водою з наступною подачею її в шламовідстійник. Для забезпечення змочування й осадження мікроскопічних порошин, що знаходяться в зваженому стані в нижній частині лотка встановлені дві двухпоточні форсунки. Пропонована установка утилізації пилу виконана у вигляді лотка висотою - Н закритого типу, футерованного базальтовим литтям або іншим зносостійким матеріалом, на висоту -h рівну не менш 2/3 висоти лотка, розташованого під кутом 10°-20° до горизонтальної площини. З торцевої, верхньої частини лотка подається вода під тиском 0,9-1,5 атм., а в нижній частині лотка встановлені дві водо-повітряні форсунки, які створють високу турбулентність повітряно-водяного струменя, що розривають газову оболонку мікроскопічних порошин, забезпечуючи їхній високий ступінь змочування. 4 Конденсація і/або адсорбція газоподібних фуранів досягається в результаті їхнього переохолодження в розпорошеному струмені. На фіг.1 зображена установка утилізації пилу, що складається з лотка 1, двох водо-повітряних форсунок 2, водовода 3, шламонагромаджувача 4. На фіг.2 - вид А-А лоток установлений на естакаді, футерованний базальтовою плиткою 5 із кришкою 6. Водоповітряна форсунка забезпечує найбільш ефективне розпилення водоповітряного струменя і, як наслідок, ефективне змочування дрібнодисперсної пилевої маси, що знаходиться в лотку в зваженому стані. Установка для транспортування й утилізації пилу від електрофільтрів працює в такий спосіб. Пил, що надходить, від електрофільтрів через клапан електрофільтру потрапляє в лоток 1, нахилений до обрію на 10°-20° за допомогою струменя води від трубопроводу змивається по лотку в шламонагромаджувач 4. Пил, що знаходиться в зваженому стані за допомогою повітряно водяного струменя від водоповітряної форсунки 2 осаджується в лотку і шламовій пульпі надходить у шламонагромаджувач 4. Пристрій для транспортування пилових мас може використовуватися в металургійній і хімічній промисловості. Використання установки для утилізації пилу дозволить: - максимально використовувати відходи виробництва; - досягти відділення дрібних твердих мікрочасток; - використовувати на аглофабриці побічні продукти, що утворилися в результаті утилізації й очищення у вигляді шламів. Технічний ефект полягає в підвішенні довговічності лотків за рахунок покриття їх вн утрішньої робочої поверхні базальтовим литтям і застосування для транспортування водяного потоку. Вода з не розчиненими частками пилу подається в шламонагромаджувачі, відкіля обложений осад використовують для подальшої переробки як складовий матеріал при виробництві агломерату. Стиснене повітря для розпилення промивної води використовують з те хнологічної цехової пневмосистеми. Економічний ефект від використання винаходу складе більш мільйона гривень. 5 Комп’ютерна в ерстка В. Клюкін 82580 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
