Спосіб одержання оксиду титану (iv)

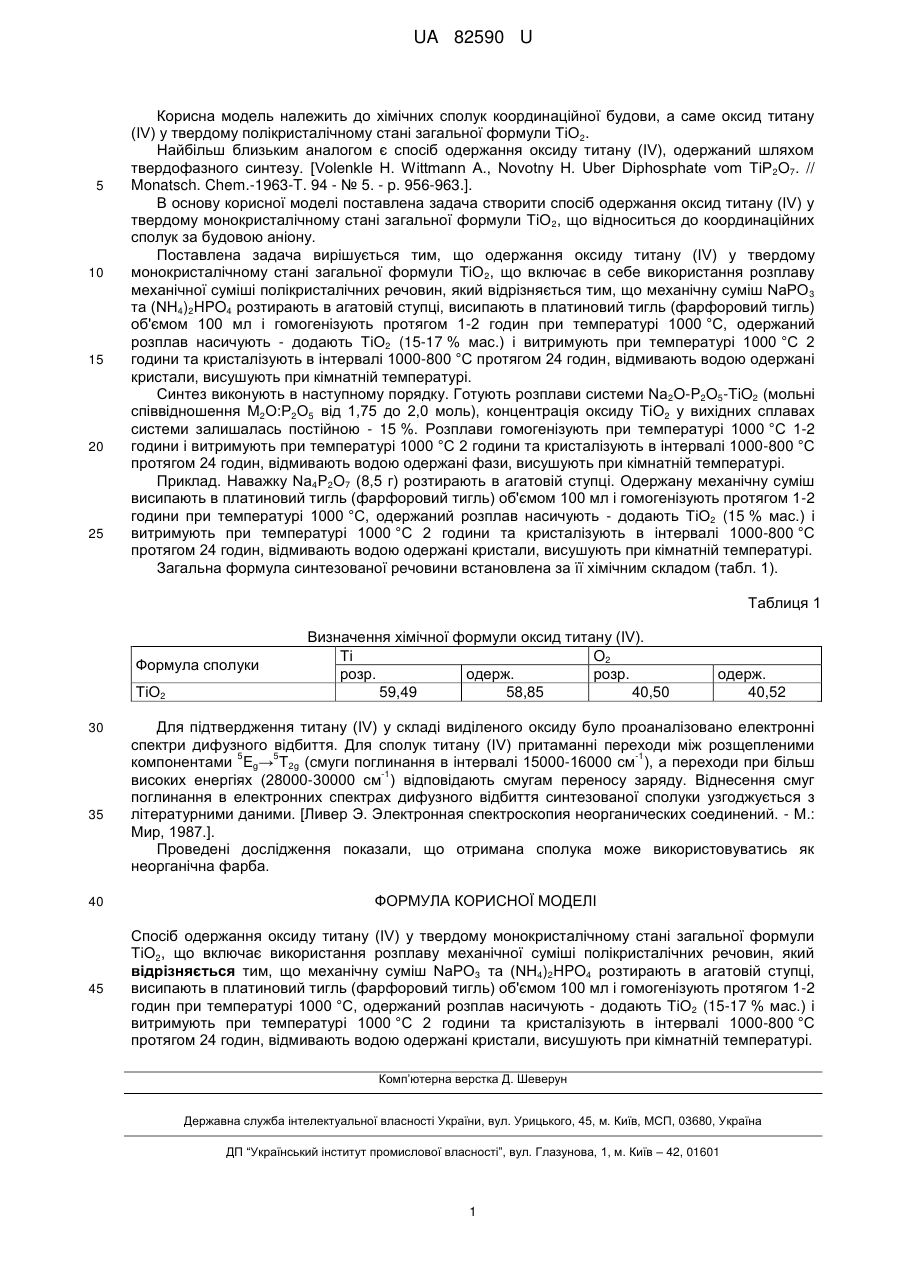

Реферат: Спосіб одержання оксиду титану (IV) у твердому монокристалічному стані загальної формули ТіО2 включає використання розплаву механічної суміші полікристалічних речовин. Механічну суміш NaPO3 та (NH4)2HPO4 розтирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і гомогенізують протягом 1-2 годин при температурі 1000 °C, одержаний розплав насичують - додають ТіО2 (15-17 % мас.) і витримують при температурі 1000 °C 2 години та кристалізують в інтервалі 1000-800 °C протягом 24 годин, відмивають водою одержані кристали, висушують при кімнатній температурі. UA 82590 U (54) СПОСІБ ОДЕРЖАННЯ ОКСИДУ ТИТАНУ (IV) UA 82590 U UA 82590 U 5 10 15 20 25 Корисна модель належить до хімічних сполук координаційної будови, а саме оксид титану (IV) у твердому полікристалічному стані загальної формули ТіО2. Найбільш близьким аналогом є спосіб одержання оксиду титану (IV), одержаний шляхом твердофазного синтезу. [Volenkle H. Wittmann A., Novotny H. Uber Diphosphate vom TiP 2O7. // Monatsch. Chem.-1963-T. 94 - № 5. - p. 956-963.]. В основу корисної моделі поставлена задача створити спосіб одержання оксид титану (IV) у твердому монокристалічному стані загальної формули ТіО 2, що відноситься до координаційних сполук за будовою аніону. Поставлена задача вирішується тим, що одержання оксиду титану (IV) у твердому монокристалічному стані загальної формули ТіО2, що включає в себе використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш NaPO 3 та (NH4)2HPO4 розтирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і гомогенізують протягом 1-2 годин при температурі 1000 °C, одержаний розплав насичують - додають ТіО2 (15-17 % мас.) і витримують при температурі 1000 °C 2 години та кристалізують в інтервалі 1000-800 °C протягом 24 годин, відмивають водою одержані кристали, висушують при кімнатній температурі. Синтез виконують в наступному порядку. Готують розплави системи Na 2O-P2O5-TiO2 (мольні співвідношення М2О:Р2О5 від 1,75 до 2,0 моль), концентрація оксиду ТіО2 у вихідних сплавах системи залишалась постійною - 15 %. Розплави гомогенізують при температурі 1000 °C 1-2 години і витримують при температурі 1000 °C 2 години та кристалізують в інтервалі 1000-800 °C протягом 24 годин, відмивають водою одержані фази, висушують при кімнатній температурі. Приклад. Наважку Na4P2O7 (8,5 г) розтирають в агатовій ступці. Одержану механічну суміш висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і гомогенізують протягом 1-2 години при температурі 1000 °C, одержаний розплав насичують - додають ТіО2 (15 % мас.) і витримують при температурі 1000 °C 2 години та кристалізують в інтервалі 1000-800 °C протягом 24 годин, відмивають водою одержані кристали, висушують при кімнатній температурі. Загальна формула синтезованої речовини встановлена за її хімічним складом (табл. 1). Таблиця 1 Формула сполуки ТіО2 30 35 40 45 Визначення хімічної формули оксид титану (IV). Ті O2 розр. одерж. розр. 59,49 58,85 40,50 одерж. 40,52 Для підтвердження титану (IV) у складі виділеного оксиду було проаналізовано електронні спектри дифузного відбиття. Для сполук титану (IV) притаманні переходи між розщепленими 5 5 -1 компонентами Eg→ T2g (смуги поглинання в інтервалі 15000-16000 см ), а переходи при більш -1 високих енергіях (28000-30000 см ) відповідають смугам переносу заряду. Віднесення смуг поглинання в електронних спектрах дифузного відбиття синтезованої сполуки узгоджується з літературними даними. [Ливер Э. Электронная спектроскопия неорганических соединений. - М.: Мир, 1987.]. Проведені дослідження показали, що отримана сполука може використовуватись як неорганічна фарба. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб одержання оксиду титану (IV) у твердому монокристалічному стані загальної формули ТіО2, що включає використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш NaPO3 та (NH4)2HPO4 розтирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і гомогенізують протягом 1-2 годин при температурі 1000 °C, одержаний розплав насичують - додають ТіО2 (15-17 % мас.) і витримують при температурі 1000 °C 2 години та кристалізують в інтервалі 1000-800 °C протягом 24 годин, відмивають водою одержані кристали, висушують при кімнатній температурі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
