Пристрій для транспортування та очистки коренебульбоплодів
Формула / Реферат

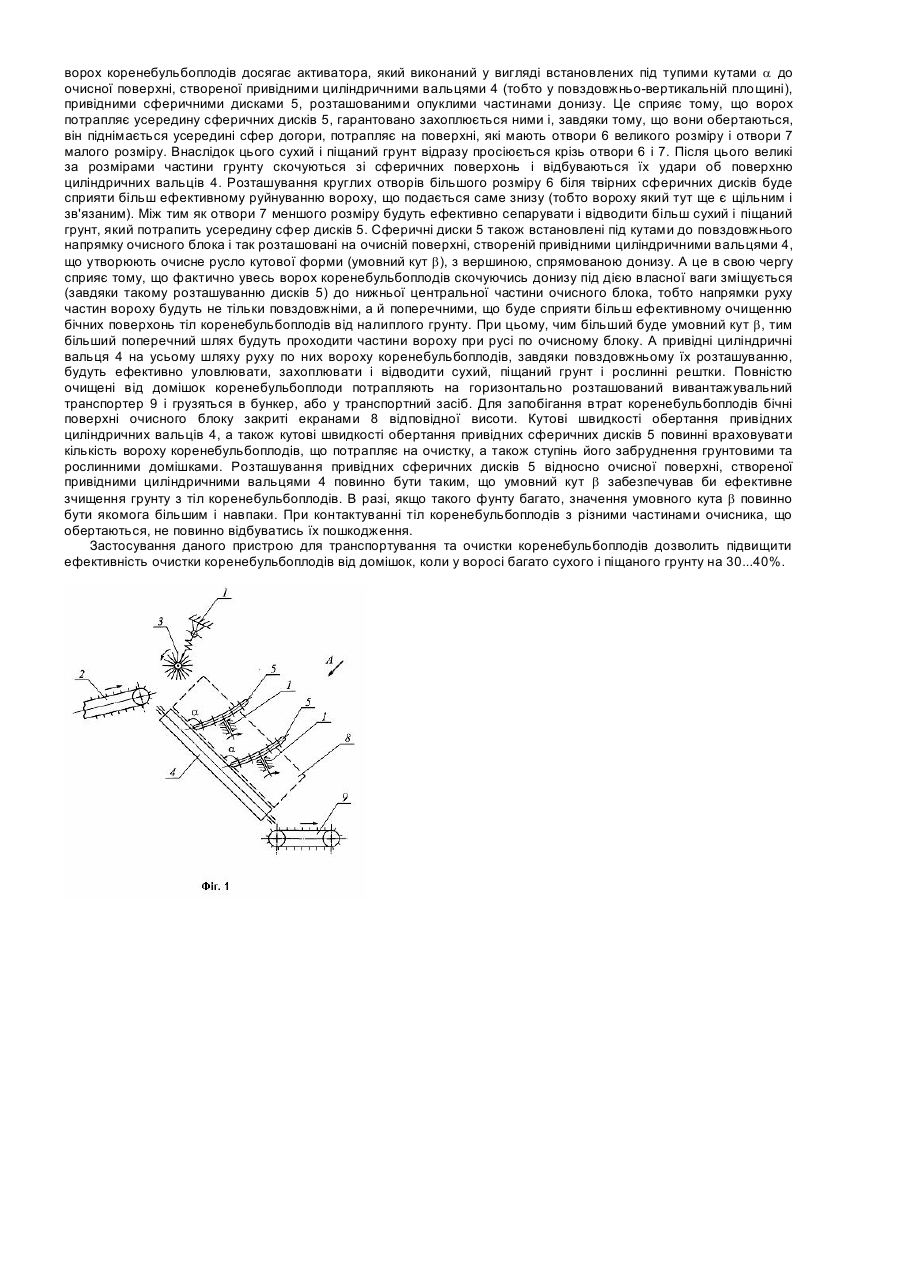

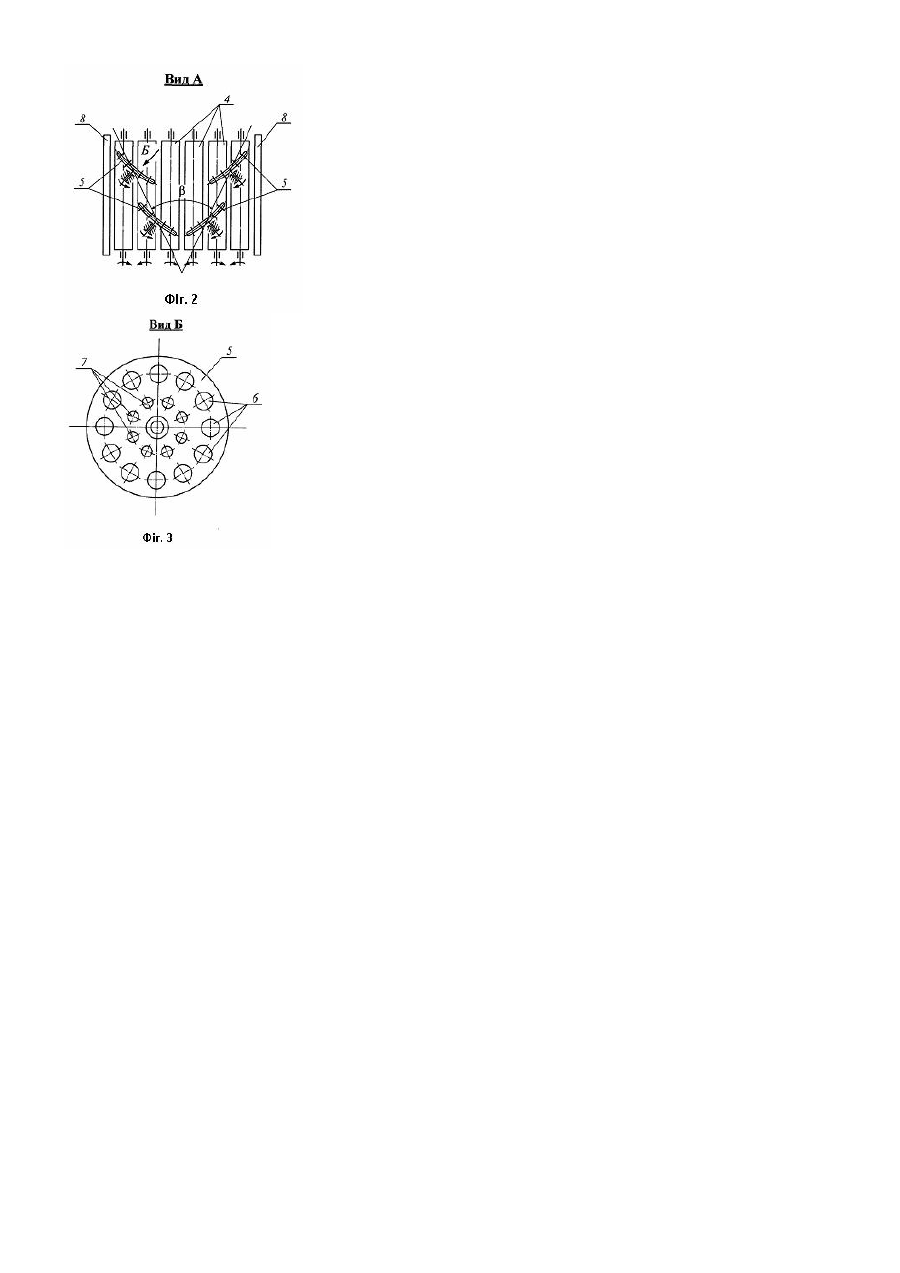

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника, а також вивантажувального транспортера, який відрізняється тим, що очисник виконаний у вигляді встановленого похило очисного блока, утвореного привідними циліндричними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, при цьому вальці очисного блока, які розташовані поздовжньо, містять встановлений зверху активатор, у вигляді встановлених під тупими кутами до очисної поверхні, а також під кутами до поздовжнього напрямку привідних сферичних дисків, розташованих опуклими частинами донизу, які утворюють собою очисне русло кутової форми, вершина якої спрямована донизу, при цьому сферичні поверхні дисків мають отвори різного розміру, а напрямки обертальних рухів дисків спрямовані донизу.
Текст
Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від грунтових та рослинних решток, які включають, як правило, розміщені послідовно основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с.]. Технологічний процес роботи вказаних пристроїв відбувається таким чином, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Насамперед це стосується використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли сепарація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по різних очисних поверхнях у різних напрямках. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є пристрій суть якого знаходиться у [а. с. СРСР №1759289, А 01 D 33/08, опубліковано 07.08.1992р., бюлетень №33 -прототип], що включає раму, очисний блок у вигляді пар вальців, які мають зустрічний обертальний рух, над яким зверху встановлений активатор, у вигляді консольного вала з закріпленими на кінці елементами, які обертаються разом з валом, а також вивантажувальний транспортер. Працює прототип таким чином, що ворох коренеплодів подається зверху на очисну поверхню блоку і починає рухатись по ній донизу. Однак вважаючи те, що тіла коренеплодів мають конічну форму, їх рух донизу ускладнюється, оскільки конічні тіла не здатні до кочення. Для забезпечення гарантованого руху тіл коренеплодів активатор, при обертанні, власними елементами штовхає тіла коренеплодів, спонукає їх до кочення, інтенсивно перемішує ворох і очищає коренеплоди і саму очисну поверхню від налиплого фунту. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох який очищується не має тривалого у часі контакту ні з основною очисною поверхнею, ні з консольними очисними елементами, які обертаються навколо власних осей. Очищати ворох коренебульбоплодів даним очисником взагалі було б дуже не ефективно, оскільки тіла коренебульбоплодів, які у переважній більшості мають круглу форму, відразу б швидко скочувались донизу, взагалі не маючи ніяких контактів з очисними поверхнями. Крім цього у прототипі немає пристроїв, які б примусово відбирали і відводили грунтові домішки і рослинні рештки. Коли ворох є достатньо вологий і зв'язаний робота прототипу взагалі неможлива. Винаходом поставлено завдання підвищити ефективність очистки коренебульбоплодів від домішок, коли у воросі багато сухого і піщаного грунту. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, очисник у вигляді встановленого похило очисного блоку, створеного привідними циліндричними вальцями, що мають попарно зустрічнообертальний рух, над якими встановлений активатор, а також вивантажувальний транспортер, згідно винаходу вальця очисного блока, які розташовані поздовжньо містять встановлений зверху активатор, у вигляді встановлених під тупими кутами до очисної поверхні, а також під кутами до поздовжнього напрямку привідними сферичними дисками, розташованими опуклими частинами донизу, які утворюють собою очисне русло кутової форми, вершина якої спрямована донизу, при цьому сферичні поверхні дисків мають отвори різного розміру, а напрямки обертальних рухів дисків спрямовані донизу. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано вид А на Фіг. 1. На Фіг. 3 дано вид Б на Фіг. 2. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з привідних (привід не показаний) циліндричних вальців 4, що попарно мають зустрічно-обертальний рух і розташовані на рамі 1 поздовжньо. Зверху над циліндричними привідними вальцями 4 розташований активатор, який виконаний у вигляді встановлених під тупими кутами а до очисної поверхні, створеної привідними циліндричними вальцями 4 (тобто у повздовжньо-вертикальній площині), привідними (привід не показаний) сферичними дисками 5, розташованими опуклими частинами донизу. Сферичні диски 5 також встановлені під кутами до повздовжнього напрямку очисного блока і так розташовані на очисній поверхні, створеній привідними циліндричними вальцями 4, що утворюють очисне русло кутової форми, з вершиною, спрямованою донизу. Вказане очисне русло кутової форми характеризується умовним кутом b. Усі сферичні диски 5 мають напрямки обертальних рухів спрямовані донизу. Кожна сферична поверхня дисків 5 має отвори 6 круглої форми більшого розміру, які розташовані по концентричних колах, розташованих на більших радіусах (тобто ближче до твірних кола), і круглі отвори 7 меншого розміру, розташованими по концентричних колах менших діаметрів (тобто ближче до центра кола). Бічні поверхні очисного блока закриті плоскими захисними екранами 8. Під нижній кінець очисного блоку, тобто знизу привідних циліндричних вальців 4 встановлений горизонтальний вивантажувальний транспортер 9. Напрямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки направляють цей ворох на верхню частину очисного блоку, тобто на поверхню привідних циліндричних вальців 4, які попарно мають зустрічно-обертальний рух, внаслідок чого вони захоплюють грунтові домішки і рослинні рештки і виносять їх у зворотній бік вальців 4 за межі очисного блока. Поздовжнє розташування привідних циліндричних вальців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається (ковзає) по всій поверхні очисного блоку в напрямку донизу. Далі, під дією власної ваги, ворох коренебульбоплодів досягає активатора, який виконаний у вигляді встановлених під тупими кутами a до очисної поверхні, створеної привідними циліндричними вальцями 4 (тобто у повздовжньо-вертикальній площині), привідними сферичними дисками 5, розташованими опуклими частинами донизу. Це сприяє тому, що ворох потрапляє усередину сферичних дисків 5, гарантовано захоплюється ними і, завдяки тому, що вони обертаються, він піднімається усередині сфер догори, потрапляє на поверхні, які мають отвори 6 великого розміру і отвори 7 малого розміру. Внаслідок цього сухий і піщаний грунт відразу просіюється крізь отвори 6 і 7. Після цього великі за розмірами частини грунту скочуються зі сферичних поверхонь і відбуваються їх удари об поверхню циліндричних вальців 4. Розташування круглих отворів більшого розміру 6 біля твірних сферичних дисків буде сприяти більш ефективному руйнуванню вороху, що подається саме знизу (тобто вороху який тут ще є щільним і зв'язаним). Між тим як отвори 7 меншого розміру будуть ефективно сепарувати і відводити більш сухий і піщаний грунт, який потрапить усередину сфер дисків 5. Сферичні диски 5 також встановлені під кутами до повздовжнього напрямку очисного блока і так розташовані на очисній поверхні, створеній привідними циліндричними вальцями 4, що утворюють очисне русло кутової форми (умовний кут b), з вершиною, спрямованою донизу. А це в свою чергу сприяє тому, що фактично увесь ворох коренебульбоплодів скочуючись донизу під дією власної ваги зміщується (завдяки такому розташуванню дисків 5) до нижньої центральної частини очисного блока, тобто напрямки руху частин вороху будуть не тільки повздовжніми, а й поперечними, що буде сприяти більш ефективному очищенню бічних поверхонь тіл коренебульбоплодів від налиплого грунту. При цьому, чим більший буде умовний кут b, тим більший поперечний шлях будуть проходити частини вороху при русі по очисному блоку. А привідні циліндричні вальця 4 на усьому шляху руху по них вороху коренебульбоплодів, завдяки повздовжньому їх розташуванню, будуть ефективно уловлювати, захоплювати і відводити сухий, піщаний грунт і рослинні рештки. Повністю очищені від домішок коренебульбоплоди потрапляють на горизонтально розташований вивантажувальний транспортер 9 і грузяться в бункер, або у транспортний засіб. Для запобігання втрат коренебульбоплодів бічні поверхні очисного блоку закриті екранами 8 відповідної висоти. Кутові швидкості обертання привідних циліндричних вальців 4, а також кутові швидкості обертання привідних сферичних дисків 5 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очистку, а також ступінь його забруднення грунтовими та рослинними домішками. Розташування привідних сферичних дисків 5 відносно очисної поверхні, створеної привідними циліндричними вальцями 4 повинно бути таким, що умовний кут b забезпечував би ефективне зчищення грунту з тіл коренебульбоплодів. В разі, якщо такого фунту багато, значення умовного кута b повинно бути якомога більшим і навпаки. При контактуванні тіл коренебульбоплодів з різними частинами очисника, що обертаються, не повинно відбуватись їх пошкодження. Застосування даного пристрою для транспортування та очистки коренебульбоплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок, коли у воросі багато сухого і піщаного грунту на 30...40%.
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for transporting and cleaning tuberous roots
Автори англійськоюBulhakov Volodymyr Mykhailovych
Назва патенту російськоюУстройство для транспортирования и очистки корнеклубнеплодов
Автори російськоюБулгаков Владимир Михайлович
МПК / Мітки
МПК: A01D 33/00, A01D 90/00, B65G 35/00
Мітки: коренебульбоплодів, пристрій, транспортування, очистки
