Віброекструдер для формування фібробетонних виробів
Номер патенту: 32251
Опубліковано: 12.05.2008
Автори: Фурманська Вікторія Валеріївна, Андреєв Ігор Анатолійович
Формула / Реферат

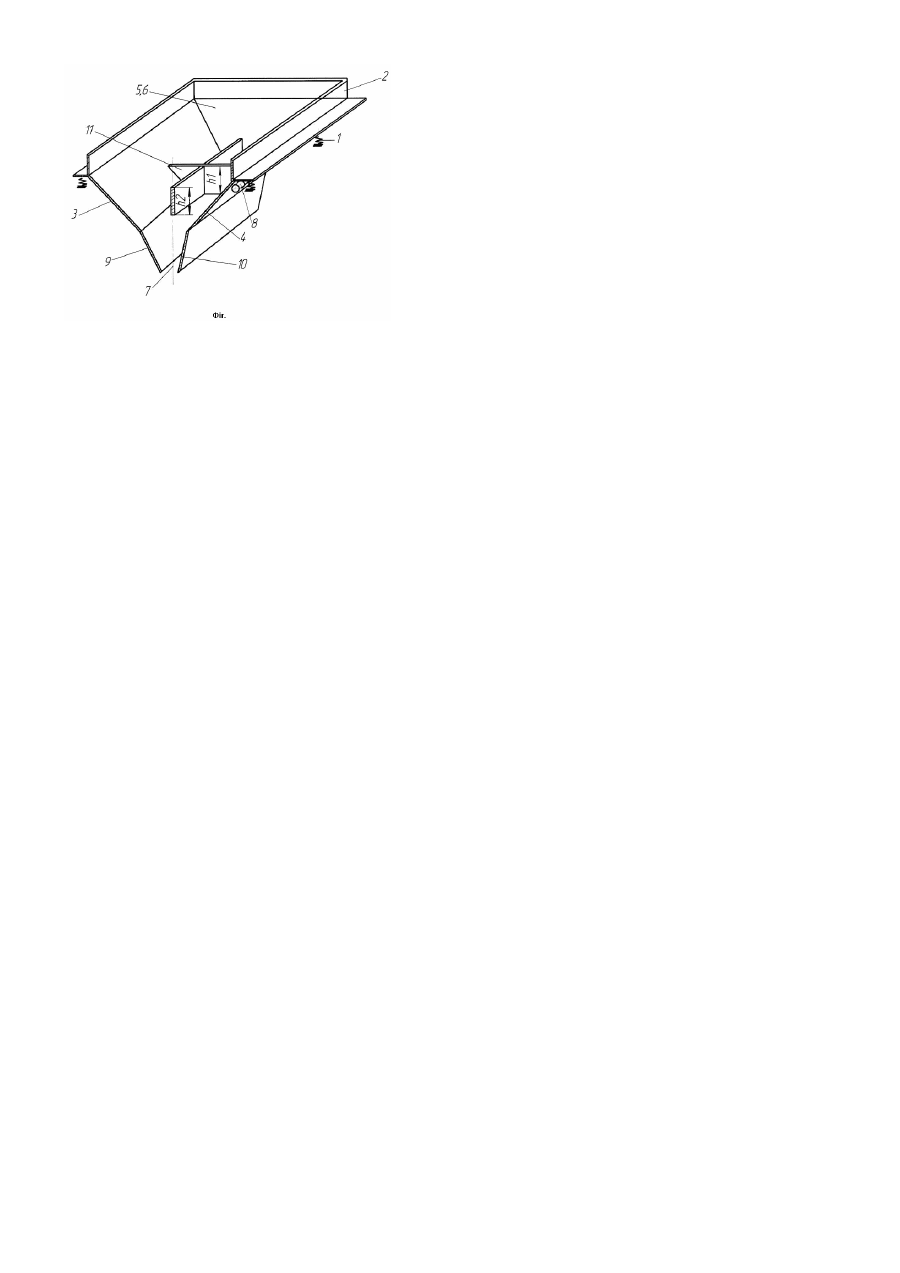

1. Віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими стінками, формуючим мундштуком в нижній частині і жорстко закріплений на одній з зовнішніх поверхонь збудник коливань, який відрізняється тим, що похилі стінки бункера виконані ламаними зі зменшенням кута нахилу відносно вертикалі у нижній частині, при цьому цей кут не може дорівнювати нулю для хоч би однієї найширшої стінки, а у середній частині бункера жорстко закріплена внутрішня хрестоподібна вставка.
2. Пристрій за п. 1, який відрізняється тим, що перегин різних стінок бункера у нижній частині виконаний на різній висоті.
3. Пристрій за будь-яким з пп. 1, 2, який відрізняється тим, що висота плоских вертикальних пластин, з яких складається хрестоподібна вставка, різна.
Текст
Корисна модель належить до виробництва будівельних матеріалів і конструкцій, зокрема до виробництва фібробетонних виробів. Відомий віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими стінками, формуючим мундштуком в нижній частині і жорстко закріплений на одній з зовнішніх поверхонь збудник коливань [Андреев И.А. Процесе виброэкструзии базальтобетона: Автореф... канд. техн. наук. -К.: КПИ, 1987. - С.13, рис.3]. Недолік зазначеної конструкції - нерівномірна поздовжня орієнтація фібр по перерізу вироба. Найбільш близьким за технічною сутністю до пропонованого технічного рішення є віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими стінками, формуючим мундштуком в нижній частині і жорстко закріплений на одній з зовнішніх поверхонь збудник коливань, причому кут нахилу стінок можна змінювати від 0 до 45 градусів до вертикалі. [Андреев И.А., Николаев СВ. Исследование процесса истечения цементно-волокнистой массы при виброэкструзии// Хим. машиностроение: Респ. меж вед. научн.-техн. сб. - 1980. Вып.31 - С.73-75]. На відміну від аналога, що розглянуто, цей пристрій забезпечує можливість більшої орієнтації фібр біля похилих стінок вібронкструдера при зменшенні кута нахилу стінок до вертикалі, але при цьому зменшується ущільнення фібробетону в процесі віброекструзії. Це у свою чергу негативно впливає на міцність виробів. В основу корисної моделі покладено задачу вдосконалення віброекструдера для формування фібробетонних виробів, в якому нове конструктивне виконання нижньої частини стінок бункера і розміщення у середній частині бункера хрестоподібної вставки забезпечує вирівнювання ступеню поздовжньої орієнтації фібр у всьому виробі, а отже - гарантує підвищення міцності виробів, і врешті-решт - одержання продукції високої якості. Поставлена задача вирішується тим, що у віброекструдері для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими стінками, формуючим мундштуком в нижній частині і жорстко закріплений на одній з зовнішніх поверхонь збудник коливань, згідно з пропонованою корисною моделлю новим є те, що похилі стінки бункера виконані ламаними зі зменшенням кута нахилу відносно вертикалі у нижній частині, при цьому цей кут не може дорівнювати нулю для хоч би однієї найширшої стінки, а у середній частині бункера жорстко закріплена внутрішня хрестоподібна вставка. У найприйнятніших прикладах виконання пристрою перегин різних стінок бункера у нижній частині виконаний на різній висоті, а висота плоских вертикальних пластин, з яких складається хрестоподібна вставка, різна. Виконання похилих стінок бункера ламаними зі зменшенням кута нахилу відносно вертикалі у нижній частині дозволяє спочатку фібробетонній суміші добре ущільнитися, а потім, при плині суміші у нижній частині бункера, збільшити ступінь орієнтування фібр уздовж осі формування по краях виробу, що формується. При цьому кут нахилу у нижній частині бункера не може дорівнювати нулю для хоч би однієї найширшої стінки для виключення розривів суцільності плину фібробетонної суміші. Жорстке закріплення у середній частині внутрішньої хрестоподібної вставки, де зсувні деформації суміші мінімальні, дозволяє значно збільшити деформації зсуву, а відповідно і орієнтацію фібр у центральній частині виробу, що формується. Все це сприяє збільшенню і вирівнюванню поздовжньої орієнтації фібр по перерізу виробу і, відповідно, його якість. Виконання перегину різних стінок бункера у нижній частині на різній висоті, а також хрестоподібної вставки з різними висотами вертикальних пластин забезпечує можливість отримання виробів з необхідним ступенем орієнтації фібр, а отже і необхідної якості. Сутність Фіг. оду пояснюється кресленням, на якому зображений поздовжній розріз пристрою. Віброекструдер для формування фібробетонних виробів містить змонтований на пружних опорах 1 бункер 2 з похилими стінками 3-6, формуючим мундштуком 7 в нижній частині бункера 2 і жорстко закріплений на одній з зовнішніх поверхонь стінок 3-6 збудник коливань 8, при цьому нижні частини стінок 9, 10 (на кресленні показані дві з чотирьох) бункера 2 мають менший кут нахилу відносно вертикалі, а у середній частині бункера 2 жорстко закріплена внутрішня хрестоподібна вставка 11, що складається з плоских вертикальних пластин, рівновіддалених від внутрішніх поверхонь стінок 3-6 бункера 2. Висоти плоских вертикальних пластин h1 і h2, з яких складається хрестоподібна вставка 11, а також нижніх частини стінок 9, 10 бункера 2 можуть бути різними. Віброекструдер працює в такий спосіб. У верхню частину бункера 2, який змонтований на пружних опорах 1, завантажують фібробетонну суміш і вмикають збуджувач коливань 8, після чого внаслідок коливань, які передаються від збуджувача коливань 8 до стінок 3-6, 9, 10 і хрестоподібної вставки 11 бункера 2 фібробетонна суміш в ньому розріджується і витікає крізь мундштук 7 бункера 2. При плині між стінками 3-6 фібробетонна суміш добре ущільнюється. За рахунок деформацій зсуву, які виникають при цьому, фібри орієнтуються уздовж осі формування, а за допомогою нижніх частин стінок 9, 10 і хрестоподібної вставки 11 бункера 2 орієнтація фібр вирівнюється у всьому виробі.
ДивитисяДодаткова інформація
Назва патенту англійськоюVibratory extruder for molding fibrous concrete articles
Автори англійськоюAndreiev Ihor Anatoliiovych, Furmanska Viktoria Valeriivna
Назва патенту російськоюВиброэкструдер для формования фибробетонных изделий
Автори російськоюАндреев Игорь Анатольевич, Фурманская Виктория Валерьевна
МПК / Мітки
МПК: B28B 13/00
Мітки: формування, виробів, фібробетонних, віброекструдер
