Комбінація декоративної кришки і закупорювального ковпачка

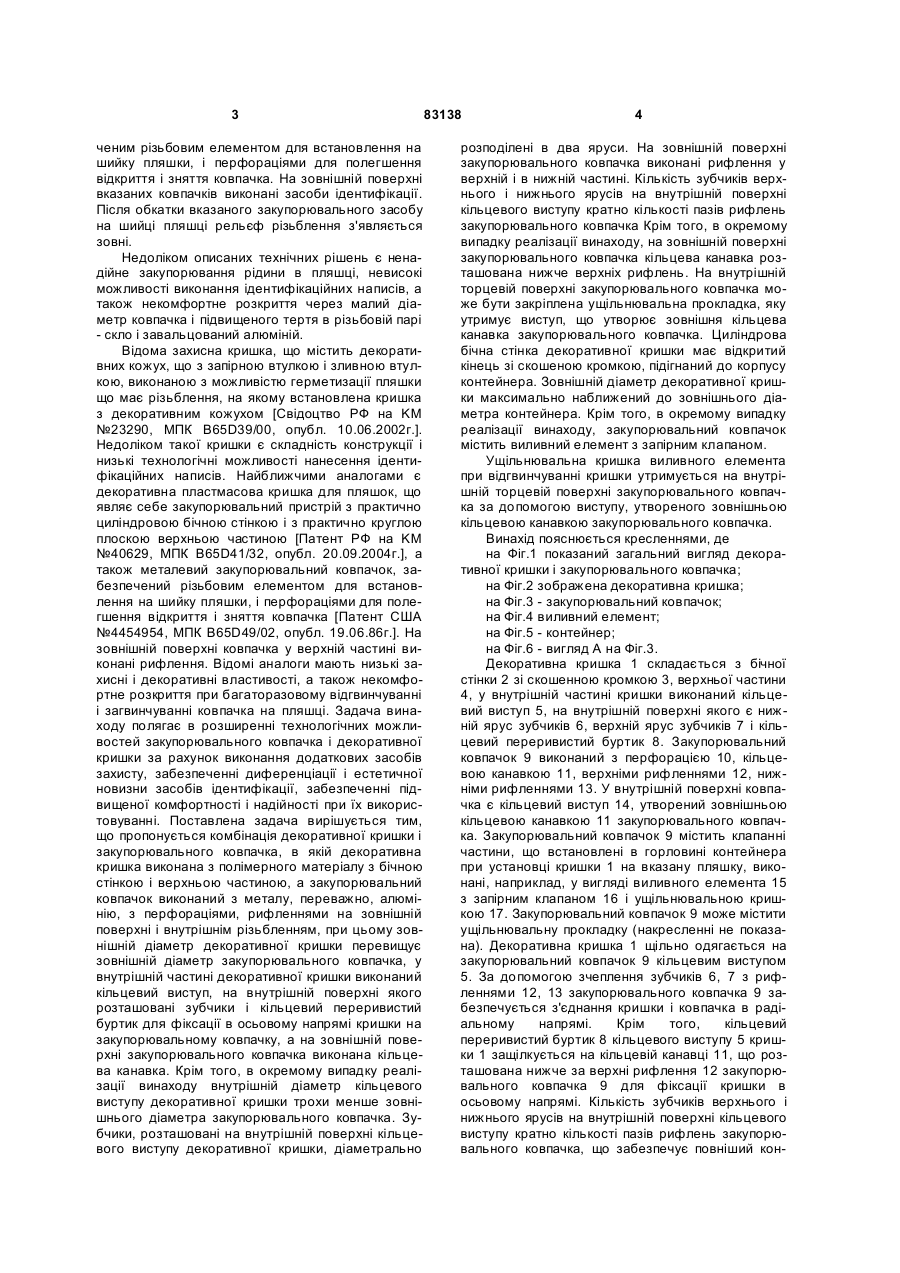

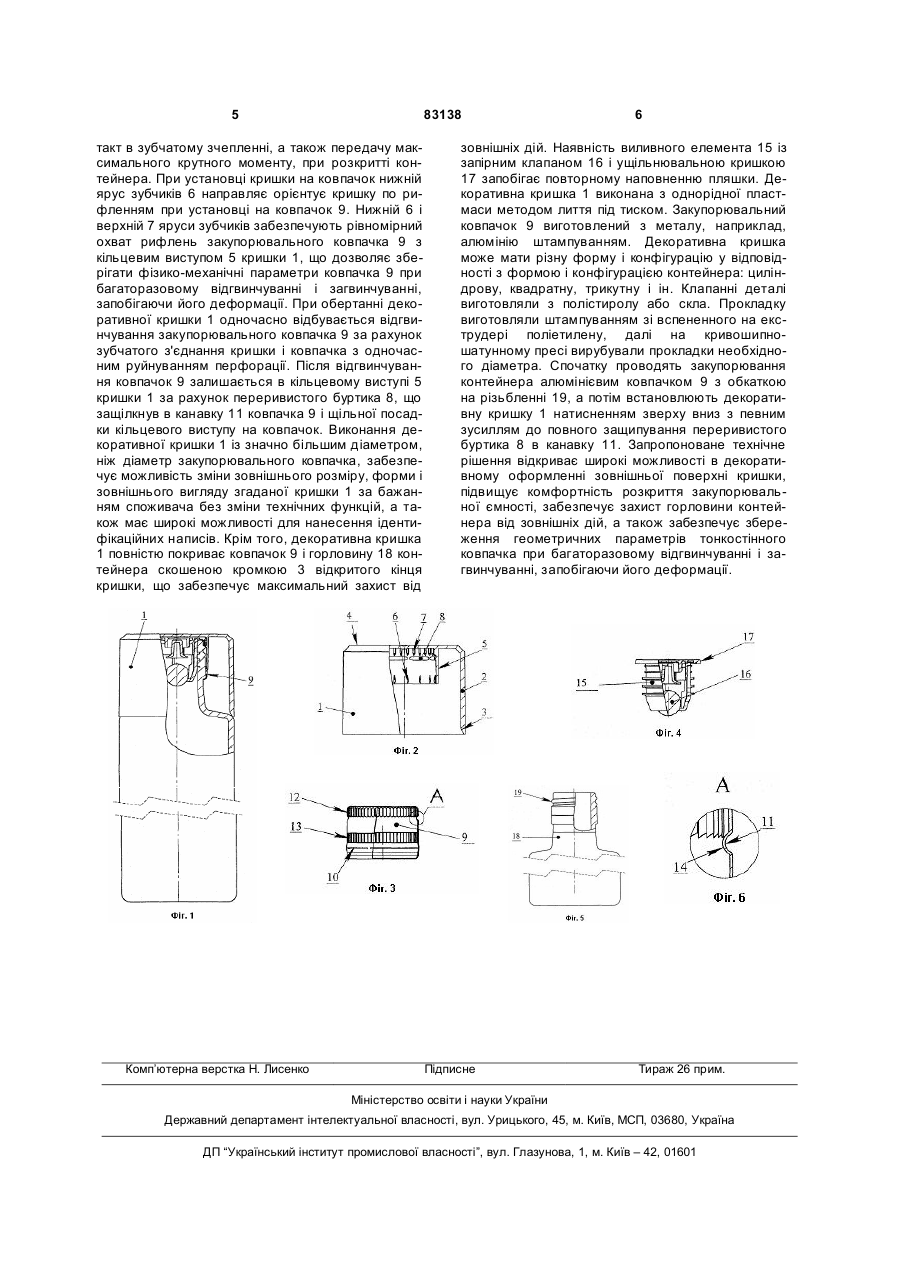

1. Комбінація декоративної кришки і закупорювального ковпачка, в якій декоративна кришка виконана з полімерного матеріалу з бічною стінкою і з верхньою частиною, а закупорювальний ковпачок виконаний з металу, переважно алюмінію, з перфораціями, рифленнями на зовнішній поверхні і внутрішньою різьбою, яка відрізняється тим, що зовнішній діаметр декоративної кришки перевищує зовнішній діаметр закупорювального ковпачка, у внутрішній частині декоративної кришки виконаний кільцевий виступ, на внутрішній поверхні якого розташовані зубчики і кільцевий переривистий буртик для фіксації кришки на закупорювальному ковпачку в осьовому напрямі, причому зубчики кільцевого виступу декоративної кришки діаметрально розподілені в два яруси, на зовнішній поверхні закупорювального ковпачка виконані рифлення у верхній і в нижній частині, при цьому кількість зубчиків верхнього і нижнього ярусів на внутрішній поверхні кільцевого виступу C2 2 UA 1 3 ченим різьбовим елементом для встановлення на шийку пляшки, і перфораціями для полегшення відкриття і зняття ковпачка. На зовнішній поверхні вказаних ковпачків виконані засоби ідентифікації. Після обкатки вказаного закупорювального засобу на шийці пляшці рельєф різьблення з'являється зовні. Недоліком описаних технічних рішень є ненадійне закупорювання рідини в пляшці, невисокі можливості виконання ідентифікаційних написів, а також некомфортне розкриття через малий діаметр ковпачка і підвищеного тертя в різьбовій парі - скло і завальцований алюміній. Відома захисна кришка, що містить декоративних кожух, що з запірною втулкою і зливною втулкою, виконаною з можливістю герметизації пляшки що має різьблення, на якому встановлена кришка з декоративним кожухом [Свідоцтво РФ на KM №23290, МПК В65D39/00, опубл. 10.06.2002г.]. Недоліком такої кришки є складність конструкції і низькі технологічні можливості нанесення ідентифікаційних написів. Найближчими аналогами є декоративна пластмасова кришка для пляшок, що являє себе закупорювальний пристрій з практично циліндровою бічною стінкою і з практично круглою плоскою верхньою частиною [Патент РФ на KM №40629, МПК В65D41/32, опубл. 20.09.2004г.], а також металевий закупорювальний ковпачок, забезпечений різьбовим елементом для встановлення на шийку пляшки, і перфораціями для полегшення відкриття і зняття ковпачка [Патент США №4454954, МПК В65D49/02, опубл. 19.06.86г.]. На зовнішній поверхні ковпачка у верхній частині виконані рифлення. Відомі аналоги мають низькі захисні і декоративні властивості, а також некомфортне розкриття при багаторазовому відгвинчуванні і загвинчуванні ковпачка на пляшці. Задача винаходу полягає в розширенні технологічних можливостей закупорювального ковпачка і декоративної кришки за рахунок виконання додаткових засобів захисту, забезпеченні диференціації і естетичної новизни засобів ідентифікації, забезпеченні підвищеної комфортності і надійності при їх використовуванні. Поставлена задача вирішується тим, що пропонується комбінація декоративної кришки і закупорювального ковпачка, в якій декоративна кришка виконана з полімерного матеріалу з бічною стінкою і верхньою частиною, а закупорювальний ковпачок виконаний з металу, переважно, алюмінію, з перфораціями, рифленнями на зовнішній поверхні і внутрішнім різьбленням, при цьому зовнішній діаметр декоративної кришки перевищує зовнішній діаметр закупорювального ковпачка, у внутрішній частині декоративної кришки виконаний кільцевий виступ, на внутрішній поверхні якого розташовані зубчики і кільцевий переривистий буртик для фіксації в осьовому напрямі кришки на закупорювальному ковпачку, а на зовнішній поверхні закупорювального ковпачка виконана кільцева канавка. Крім того, в окремому випадку реалізації винаходу внутрішній діаметр кільцевого виступу декоративної кришки трохи менше зовнішнього діаметра закупорювального ковпачка. Зубчики, розташовані на внутрішній поверхні кільцевого виступу декоративної кришки, діаметрально 83138 4 розподілені в два яруси. На зовнішній поверхні закупорювального ковпачка виконані рифлення у верхній і в нижній частині. Кількість зубчиків верхнього і нижнього ярусів на внутрішній поверхні кільцевого виступу кратно кількості пазів рифлень закупорювального ковпачка Крім того, в окремому випадку реалізації винаходу, на зовнішній поверхні закупорювального ковпачка кільцева канавка розташована нижче верхніх рифлень. На внутрішній торцевій поверхні закупорювального ковпачка може бути закріплена ущільнювальна прокладка, яку утримує виступ, що утворює зовнішня кільцева канавка закупорювального ковпачка. Циліндрова бічна стінка декоративної кришки має відкритий кінець зі скошеною кромкою, підігнаний до корпусу контейнера. Зовнішній діаметр декоративної кришки максимально наближений до зовнішнього діаметра контейнера. Крім того, в окремому випадку реалізації винаходу, закупорювальний ковпачок містить виливний елемент з запірним клапаном. Ущільнювальна кришка виливного елемента при відгвинчуванні кришки утримується на внутрішній торцевій поверхні закупорювального ковпачка за допомогою виступу, утвореного зовнішньою кільцевою канавкою закупорювального ковпачка. Винахід пояснюється кресленнями, де на Фіг.1 показаний загальний вигляд декоративної кришки і закупорювального ковпачка; на Фіг.2 зображена декоративна кришка; на Фіг.3 - закупорювальний ковпачок; на Фіг.4 виливний елемент; на Фіг.5 - контейнер; на Фіг.6 - вигляд А на Фіг.3. Декоративна кришка 1 складається з бічної стінки 2 зі скошенною кромкою 3, верхньої частини 4, у внутрішній частині кришки виконаний кільцевий виступ 5, на внутрішній поверхні якого є нижній ярус зубчиків 6, верхній ярус зубчиків 7 і кільцевий переривистий буртик 8. Закупорювальний ковпачок 9 виконаний з перфорацією 10, кільцевою канавкою 11, верхніми рифленнями 12, нижніми рифленнями 13. У внутрішній поверхні ковпачка є кільцевий виступ 14, утворений зовнішньою кільцевою канавкою 11 закупорювального ковпачка. Закупорювальний ковпачок 9 містить клапанні частини, що встановлені в горловині контейнера при установці кришки 1 на вказану пляшку, виконані, наприклад, у вигляді виливного елемента 15 з запірним клапаном 16 і ущільнювальною кришкою 17. Закупорювальний ковпачок 9 може містити ущільнювальну прокладку (накресленні не показана). Декоративна кришка 1 щільно одягається на закупорювальний ковпачок 9 кільцевим виступом 5. За допомогою зчеплення зубчиків 6, 7 з рифленнями 12, 13 закупорювального ковпачка 9 забезпечується з'єднання кришки і ковпачка в радіальному напрямі. Крім того, кільцевий переривистий буртик 8 кільцевого виступу 5 кришки 1 защілкується на кільцевій канавці 11, що розташована нижче за верхні рифлення 12 закупорювального ковпачка 9 для фіксації кришки в осьовому напрямі. Кількість зубчиків верхнього і нижнього ярусів на внутрішній поверхні кільцевого виступу кратно кількості пазів рифлень закупорювального ковпачка, що забезпечує повніший кон 5 83138 такт в зубчатому зчепленні, а також передачу максимального крутного моменту, при розкритті контейнера. При установці кришки на ковпачок нижній ярус зубчиків 6 направляє орієнтує кришку по рифленням при установці на ковпачок 9. Нижній 6 і верхній 7 яруси зубчиків забезпечують рівномірний охват рифлень закупорювального ковпачка 9 з кільцевим виступом 5 кришки 1, що дозволяє зберігати фізико-механічні параметри ковпачка 9 при багаторазовому відгвинчуванні і загвинчуванні, запобігаючи його деформації. При обертанні декоративної кришки 1 одночасно відбувається відгвинчування закупорювального ковпачка 9 за рахунок зубчатого з'єднання кришки і ковпачка з одночасним руйнуванням перфорації. Після відгвинчування ковпачок 9 залишається в кільцевому виступі 5 кришки 1 за рахунок переривистого буртика 8, що защілкнув в канавку 11 ковпачка 9 і щільної посадки кільцевого виступу на ковпачок. Виконання декоративної кришки 1 із значно більшим діаметром, ніж діаметр закупорювального ковпачка, забезпечує можливість зміни зовнішнього розміру, форми і зовнішнього вигляду згаданої кришки 1 за бажанням споживача без зміни технічних функцій, а також має широкі можливості для нанесення ідентифікаційних написів. Крім того, декоративна кришка 1 повністю покриває ковпачок 9 і горловину 18 контейнера скошеною кромкою 3 відкритого кінця кришки, що забезпечує максимальний захист від Комп’ютерна верстка Н. Лисенко 6 зовнішніх дій. Наявність виливного елемента 15 із запірним клапаном 16 і ущільнювальною кришкою 17 запобігає повторному наповненню пляшки. Декоративна кришка 1 виконана з однорідної пластмаси методом лиття під тиском. Закупорювальний ковпачок 9 виготовлений з металу, наприклад, алюмінію штампуванням. Декоративна кришка може мати різну форму і конфігурацію у відповідності з формою і конфігурацією контейнера: циліндрову, квадратну, трикутну і ін. Клапанні деталі виготовляли з полістиролу або скла. Прокладку виготовляли штампуванням зі вспененного на екструдері поліетилену, далі на кривошипношатунному пресі вирубували прокладки необхідного діаметра. Спочатку проводять закупорювання контейнера алюмінієвим ковпачком 9 з обкаткою на різьбленні 19, а потім встановлюють декоративну кришку 1 натисненням зверху вниз з певним зусиллям до повного защипування переривистого буртика 8 в канавку 11. Запропоноване технічне рішення відкриває широкі можливості в декоративному оформленні зовнішньої поверхні кришки, підвищує комфортність розкриття закупорювальної ємності, забезпечує захист горловини контейнера від зовнішніх дій, а також забезпечує збереження геометричних параметрів тонкостінного ковпачка при багаторазовому відгвинчуванні і загвинчуванні, запобігаючи його деформації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
