Пристрій для транспортування і очистки коренебульбоплодів

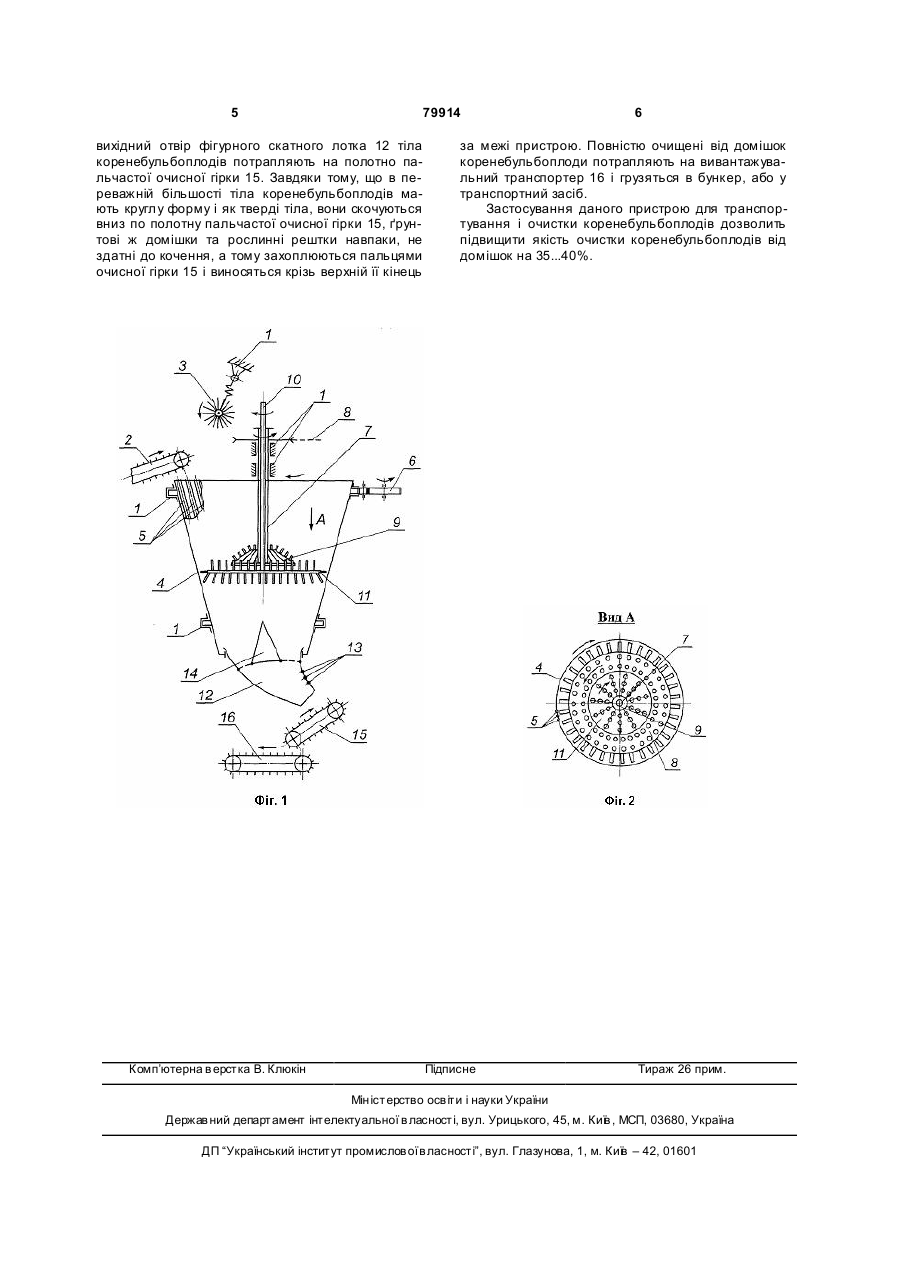

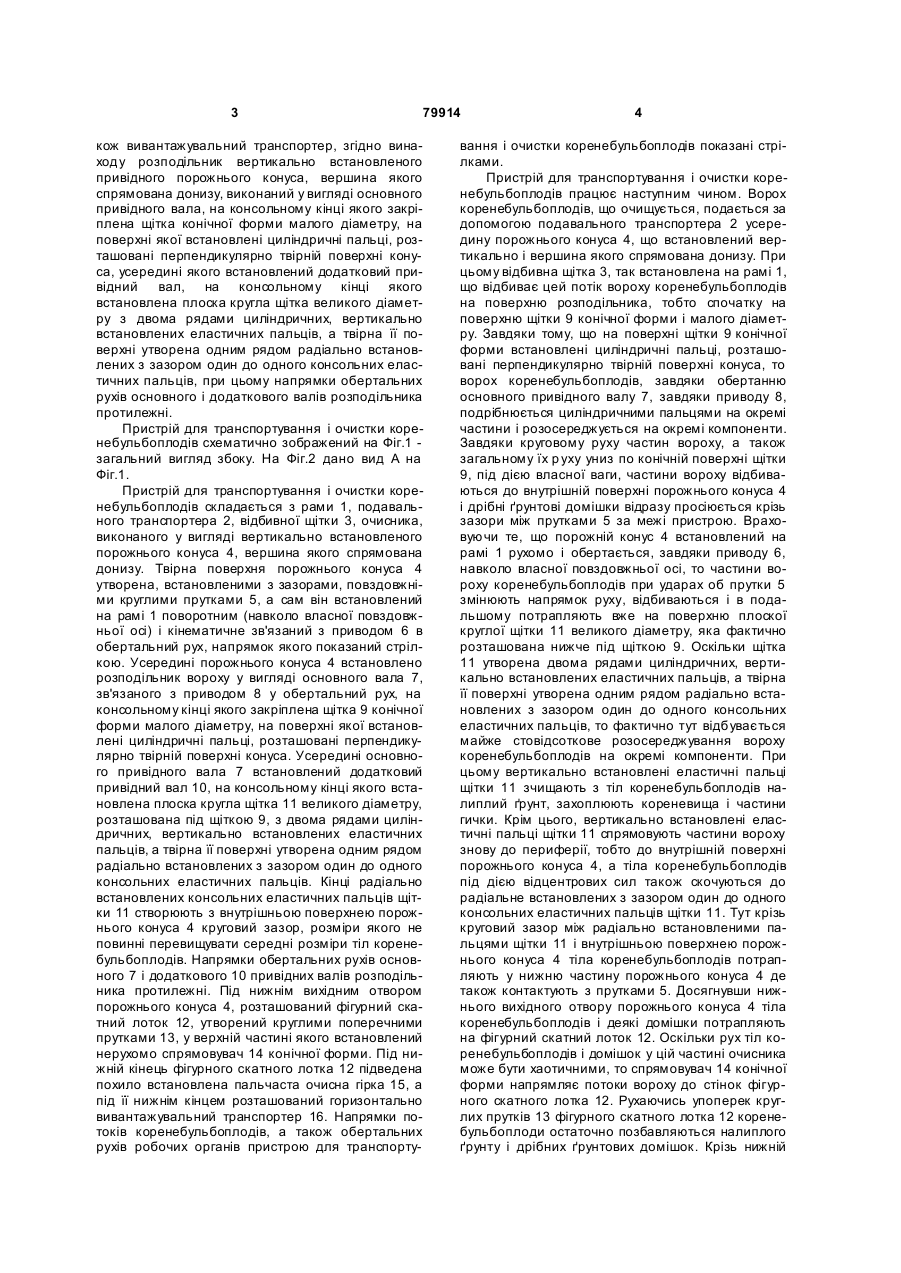

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника в формі порожнистого конуса, усередину якого зверху встановлений поворотний розподільник вороху, а також вивантажувального транспортера, який відрізняється тим, що поворотний розподільник вороху встановлено вертикально і виконано C2 1 3 79914 кож вивантажувальний транспортер, згідно винаходу розподільник вертикально встановленого привідного порожнього конуса, вершина якого спрямована донизу, виконаний у вигляді основного привідного вала, на консольному кінці якого закріплена щітка конічної форми малого діаметру, на поверхні якої встановлені циліндричні пальці, розташовані перпендикулярно твірній поверхні конуса, усередині якого встановлений додатковий привідний вал, на консольному кінці якого встановлена плоска кругла щітка великого діаметру з двома рядами циліндричних, вертикально встановлених еластичних пальців, а твірна її поверхні утворена одним рядом радіально встановлених з зазором один до одного консольних еластичних пальців, при цьому напрямки обертальних рухів основного і додаткового валів розподільника протилежні. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, очисника, виконаного у вигляді вертикально встановленого порожнього конуса 4, вершина якого спрямована донизу. Твірна поверхня порожнього конуса 4 утворена, встановленими з зазорами, повздовжніми круглими прутками 5, а сам він встановлений на рамі 1 поворотним (навколо власної повздовжньої осі) і кінематичне зв'язаний з приводом 6 в обертальний рух, напрямок якого показаний стрілкою. Усередині порожнього конуса 4 встановлено розподільник вороху у вигляді основного вала 7, зв'язаного з приводом 8 у обертальний рух, на консольному кінці якого закріплена щітка 9 конічної форми малого діаметру, на поверхні якої встановлені циліндричні пальці, розташовані перпендикулярно твірній поверхні конуса. Усередині основного привідного вала 7 встановлений додатковий привідний вал 10, на консольному кінці якого встановлена плоска кругла щітка 11 великого діаметру, розташована під щіткою 9, з двома рядами циліндричних, вертикально встановлених еластичних пальців, а твірна її поверхні утворена одним рядом радіально встановлених з зазором один до одного консольних еластичних пальців. Кінці радіально встановлених консольних еластичних пальців щітки 11 створюють з внутрішньою поверхнею порожнього конуса 4 круговий зазор, розміри якого не повинні перевищувати середні розміри тіл коренебульбоплодів. Напрямки обертальних рухів основного 7 і додаткового 10 привідних валів розподільника протилежні. Під нижнім вихідним отвором порожнього конуса 4, розташований фігурний скатний лоток 12, утворений круглими поперечними прутками 13, у верхній частині якого встановлений нерухомо спрямовувач 14 конічної форми. Під нижній кінець фігурного скатного лотка 12 підведена похило встановлена пальчаста очисна гірка 15, а під її нижнім кінцем розташований горизонтально вивантажувальний транспортер 16. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспорту 4 вання і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнього конуса 4, що встановлений вертикально і вершина якого спрямована донизу. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів на поверхню розподільника, тобто спочатку на поверхню щітки 9 конічної форми і малого діаметру. Завдяки тому, що на поверхні щітки 9 конічної форми встановлені циліндричні пальці, розташовані перпендикулярно твірній поверхні конуса, то ворох коренебульбоплодів, завдяки обертанню основного привідного валу 7, завдяки приводу 8, подрібнюється циліндричними пальцями на окремі частини і розосереджується на окремі компоненти. Завдяки круговому руху частин вороху, а також загальному їх р уху униз по конічній поверхні щітки 9, під дією власної ваги, частини вороху відбиваються до внутрішній поверхні порожнього конуса 4 і дрібні ґрунтові домішки відразу просіюється крізь зазори між прутками 5 за межі пристрою. Враховуючи те, що порожній конус 4 встановлений на рамі 1 рухомо і обертається, завдяки приводу 6, навколо власної повздовжньої осі, то частини вороху коренебульбоплодів при ударах об прутки 5 змінюють напрямок руху, відбиваються і в подальшому потрапляють вже на поверхню плоскої круглої щітки 11 великого діаметру, яка фактично розташована нижче під щіткою 9. Оскільки щітка 11 утворена двома рядами циліндричних, вертикально встановлених еластичних пальців, а твірна її поверхні утворена одним рядом радіально встановлених з зазором один до одного консольних еластичних пальців, то фактично тут відбувається майже стовідсоткове розосереджування вороху коренебульбоплодів на окремі компоненти. При цьому вертикально встановлені еластичні пальці щітки 11 зчищають з тіл коренебульбоплодів налиплий ґрунт, захоплюють кореневища і частини гички. Крім цього, вертикально встановлені еластичні пальці щітки 11 спрямовують частини вороху знову до периферії, тобто до внутрішній поверхні порожнього конуса 4, а тіла коренебульбоплодів під дією відцентрових сил також скочуються до радіальне встановлених з зазором один до одного консольних еластичних пальців щітки 11. Тут крізь круговий зазор між радіально встановленими пальцями щітки 11 і внутрішньою поверхнею порожнього конуса 4 тіла коренебульбоплодів потрапляють у нижню частину порожнього конуса 4 де також контактують з прутками 5. Досягнувши нижнього вихідного отвору порожнього конуса 4 тіла коренебульбоплодів і деякі домішки потрапляють на фігурний скатний лоток 12. Оскільки рух тіл коренебульбоплодів і домішок у цій частині очисника може бути хаотичними, то спрямовувач 14 конічної форми напрямляє потоки вороху до стінок фігурного скатного лотка 12. Рухаючись упоперек круглих прутків 13 фігурного скатного лотка 12 коренебульбоплоди остаточно позбавляються налиплого ґрунту і дрібних ґрунтових домішок. Крізь нижній 5 79914 вихідний отвір фігурного скатного лотка 12 тіла коренебульбоплодів потрапляють на полотно пальчастої очисної гірки 15. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 15, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 15 і виносяться крізь верхній її кінець Комп’ютерна в ерстка В. Клюкін 6 за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 16 і грузяться в бункер, або у транспортний засіб. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 35...40%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
