Пристрій для транспортування та очистки коренебульбоплодів

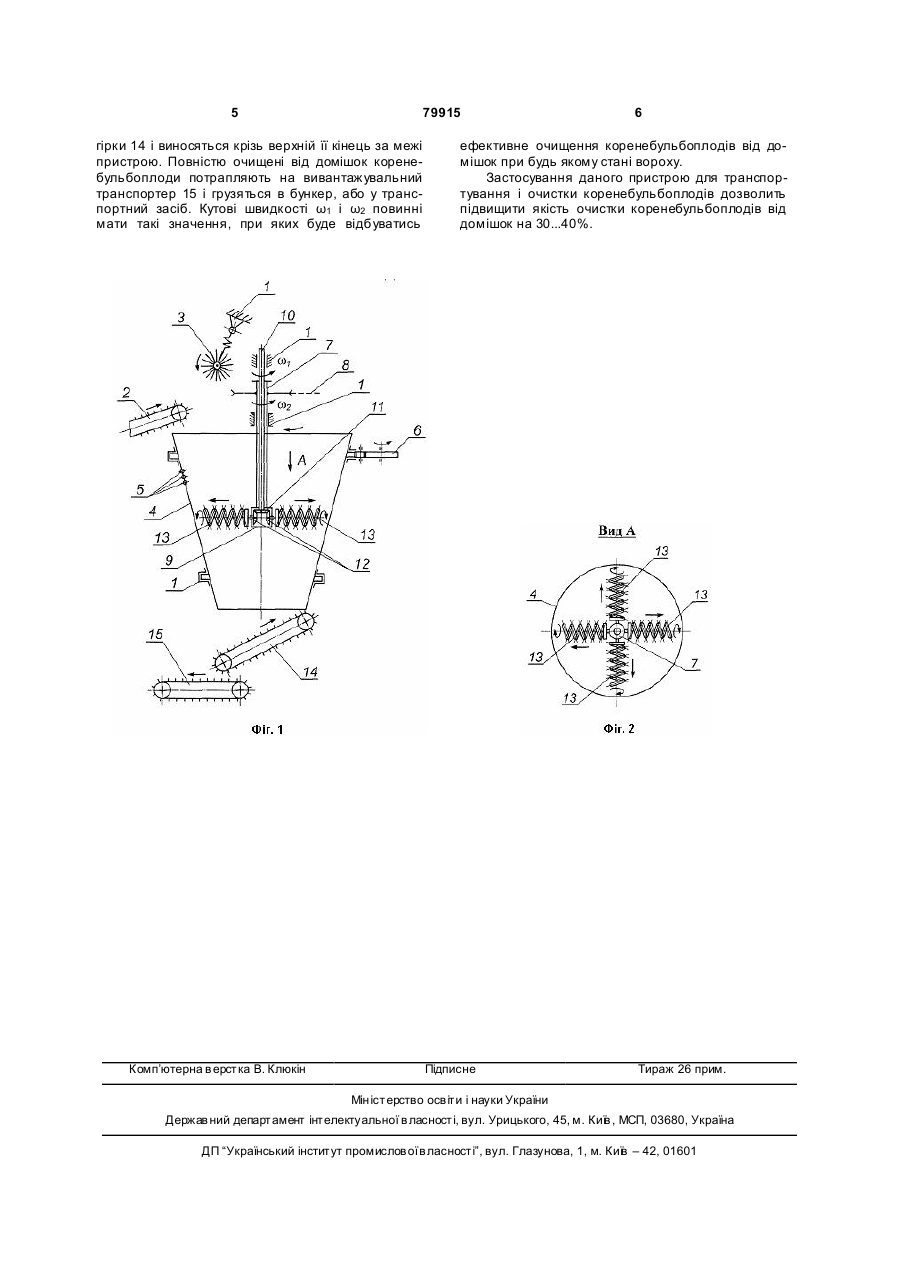

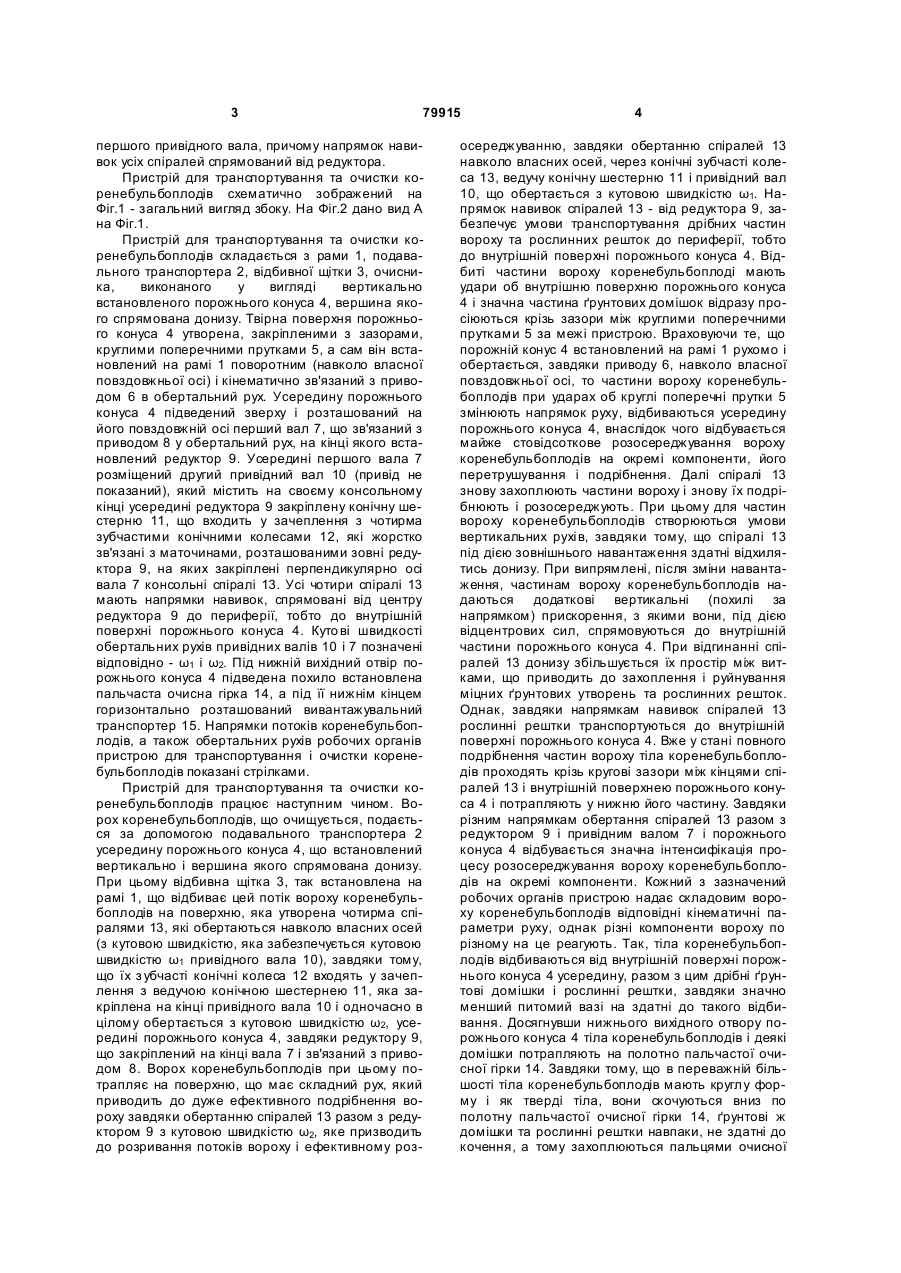

Пристрій для транспортування та очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника в формі порожнистого конуса, усередину якого 3 79915 першого привідного вала, причому напрямок навивок усіх спіралей спрямований від редуктора. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг.1 - загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, очисника, виконаного у вигляді вертикально встановленого порожнього конуса 4, вершина якого спрямована донизу. Твірна поверхня порожнього конуса 4 утворена, закріпленими з зазорами, круглими поперечними прутками 5, а сам він встановлений на рамі 1 поворотним (навколо власної повздовжньої осі) і кінематично зв'язаний з приводом 6 в обертальний рух. Усередину порожнього конуса 4 підведений зверху і розташований на його повздовжній осі перший вал 7, що зв'язаний з приводом 8 у обертальний рух, на кінці якого встановлений редуктор 9. Усередині першого вала 7 розміщений другий привідний вал 10 (привід не показаний), який містить на своєму консольному кінці усередині редуктора 9 закріплену конічну шестерню 11, що входить у зачеплення з чотирма зубчастими конічними колесами 12, які жорстко зв'язані з маточинами, розташованими зовні редуктора 9, на яких закріплені перпендикулярно осі вала 7 консольні спіралі 13. Усі чотири спіралі 13 мають напрямки навивок, спрямовані від центру редуктора 9 до периферії, тобто до внутрішній поверхні порожнього конуса 4. Куто ві швидкості обертальних рухів привідних валів 10 і 7 позначені відповідно - ω1 і ω2. Під нижній вихідний отвір порожнього конуса 4 підведена похило встановлена пальчаста очисна гірка 14, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 15. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнього конуса 4, що встановлений вертикально і вершина якого спрямована донизу. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів на поверхню, яка утворена чотирма спіралями 13, які обертаються навколо власних осей (з кутовою швидкістю, яка забезпечується кутовою швидкістю ω1 привідного вала 10), завдяки тому, що їх з убчасті конічні колеса 12 входять у зачеплення з ведучою конічною шестернею 11, яка закріплена на кінці привідного вала 10 і одночасно в цілому обертається з кутовою швидкістю ω2, усередині порожнього конуса 4, завдяки редуктору 9, що закріплений на кінці вала 7 і зв'язаний з приводом 8. Ворох коренебульбоплодів при цьому потрапляє на поверхню, що має складний рух, який приводить до дуже ефективного подрібнення вороху завдяки обертанню спіралей 13 разом з редуктором 9 з кутовою швидкістю ω2, яке призводить до розривання потоків вороху і ефективному роз 4 осереджуванню, завдяки обертанню спіралей 13 навколо власних осей, через конічні зубчасті колеса 13, ведучу конічну шестерню 11 і привідний вал 10, що обертається з кутовою швидкістю ω1. Напрямок навивок спіралей 13 - від редуктора 9, забезпечує умови транспортування дрібних частин вороху та рослинних решток до периферії, тобто до внутрішній поверхні порожнього конуса 4. Відбиті частини вороху коренебульбоплоді мають удари об внутрішню поверхню порожнього конуса 4 і значна частина ґрунтових домішок відразу просіюються крізь зазори між круглими поперечними прутками 5 за межі пристрою. Враховуючи те, що порожній конус 4 встановлений на рамі 1 рухомо і обертається, завдяки приводу 6, навколо власної повздовжньої осі, то частини вороху коренебульбоплодів при ударах об круглі поперечні прутки 5 змінюють напрямок руху, відбиваються усередину порожнього конуса 4, внаслідок чого відбувається майже стовідсоткове розосереджування вороху коренебульбоплодів на окремі компоненти, його перетрушування і подрібнення. Далі спіралі 13 знову захоплюють частини вороху і знову їх подрібнюють і розосереджують. При цьому для частин вороху коренебульбоплодів створюються умови вертикальних рухі в, завдяки тому, що спіралі 13 під дією зовнішнього навантаження здатні відхилятись донизу. При випрямлені, після зміни навантаження, частинам вороху коренебульбоплодів надаються додаткові вертикальні (похилі за напрямком) прискорення, з якими вони, під дією відцентрових сил, спрямовуються до внутрішній частини порожнього конуса 4. При відгинанні спіралей 13 донизу збільшується їх простір між витками, що приводить до захоплення і руйнування міцних ґрунтових утворень та рослинних решток. Однак, завдяки напрямкам навивок спіралей 13 рослинні рештки транспортуються до внутрішній поверхні порожнього конуса 4. Вже у стані повного подрібнення частин вороху тіла коренебульбоплодів проходять крізь кругові зазори між кінцями спіралей 13 і внутрішній поверхнею порожнього конуса 4 і потрапляють у нижню його частину. Завдяки різним напрямкам обертання спіралей 13 разом з редуктором 9 і привідним валом 7 і порожнього конуса 4 відбувається значна інтенсифікація процесу розосереджування вороху коренебульбоплодів на окремі компоненти. Кожний з зазначений робочих органів пристрою надає складовим вороху коренебульбоплодів відповідні кінематичні параметри руху, однак різні компоненти вороху по різному на це реагують. Так, тіла коренебульбоплодів відбиваються від внутрішній поверхні порожнього конуса 4 усередину, разом з цим дрібні ґрунтові домішки і рослинні рештки, завдяки значно менший питомий вазі на здатні до такого відбивання. Досягнувши нижнього вихідного отвору порожнього конуса 4 тіла коренебульбоплодів і деякі домішки потрапляють на полотно пальчастої очисної гірки 14. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 14, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної 5 79915 гірки 14 і виносяться крізь верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 15 і грузяться в бункер, або у транспортний засіб. Кутові швидкості ω1 і ω2 повинні мати такі значення, при яких буде відбуватись Комп’ютерна в ерстка В. Клюкін 6 ефективне очищення коренебульбоплодів від домішок при будь якому стані вороху. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 30...40%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
