Пристрій для стикування та розділення відсіків

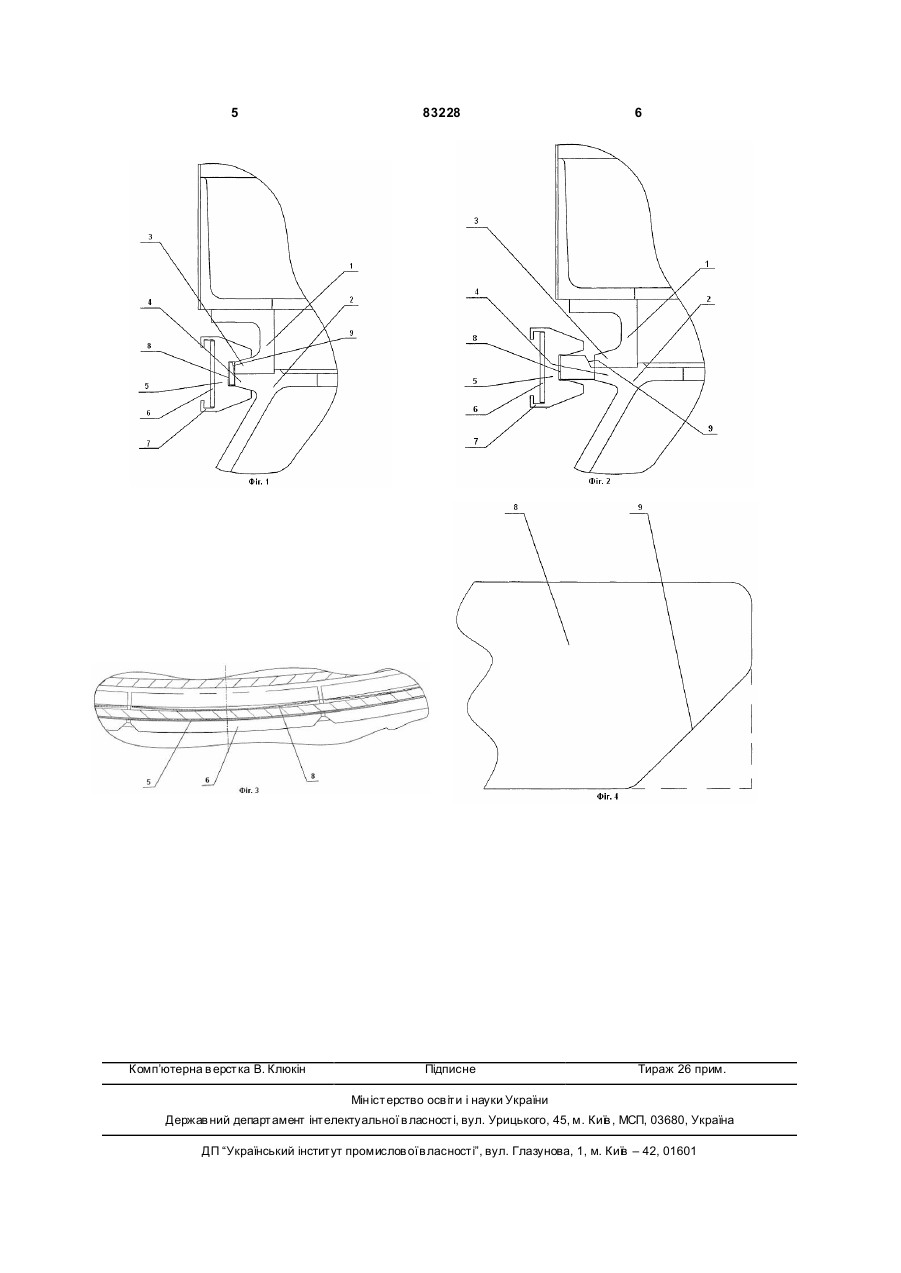

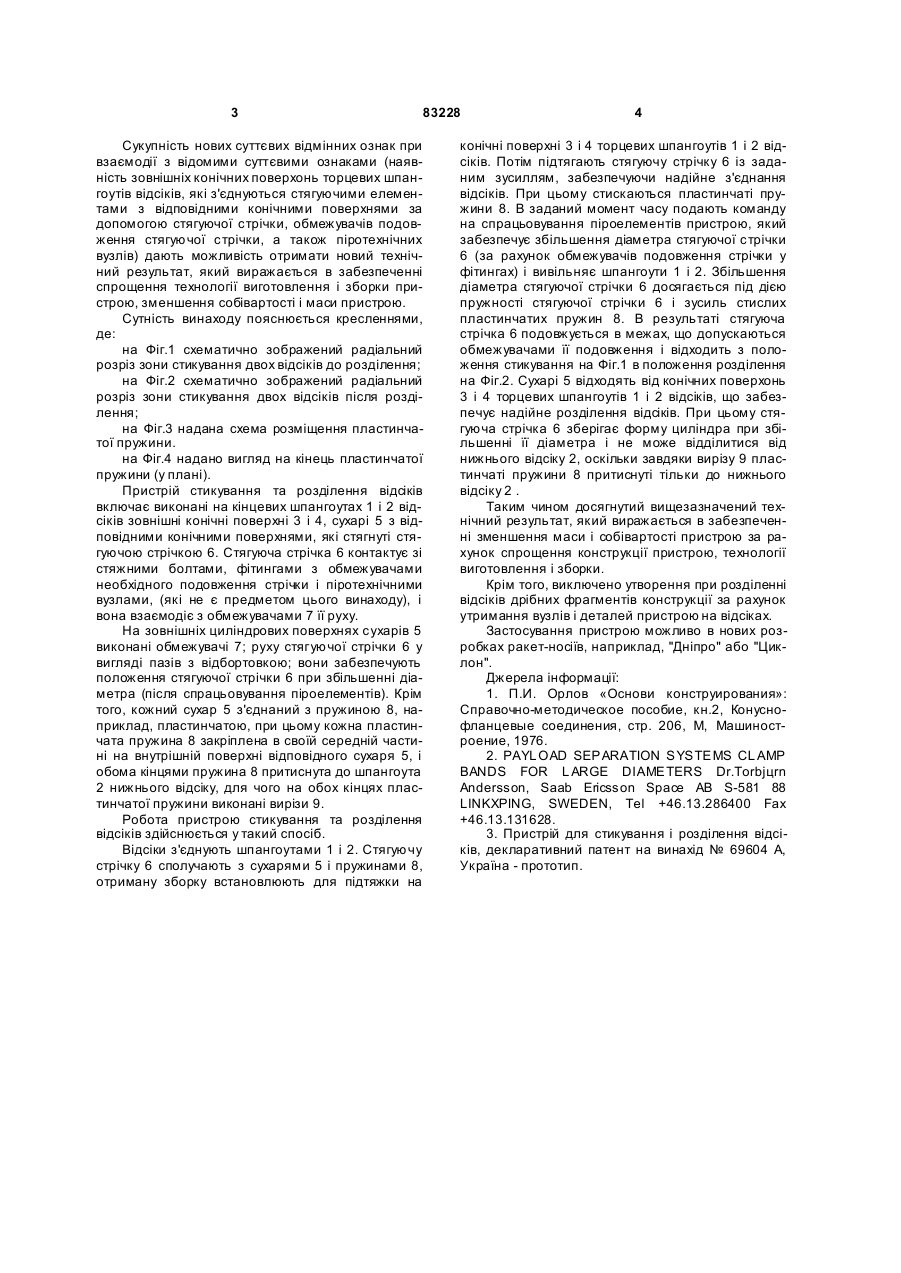

Пристрій для стикування і розділення відсіків, що включає два шпангоути з кільцевими конічними 3 83228 Сукупність нових суттєвих відмінних ознак при взаємодії з відомими суттєвими ознаками (наявність зовнішніх конічних поверхонь торцевих шпангоутів відсіків, які з'єднуються стягуючими елементами з відповідними конічними поверхнями за допомогою стягуючої стрічки, обмежувачів подовження стягуючої стрічки, а також піротехнічних вузлів) дають можливість отримати новий технічний результат, який виражається в забезпеченні спрощення технології виготовлення і зборки пристрою, зменшення собівартості і маси пристрою. Сутність винаходу пояснюється кресленнями, де: на Фіг.1 схематично зображений радіальний розріз зони стикування двох відсіків до розділення; на Фіг.2 схематично зображений радіальний розріз зони стикування двох відсіків після розділення; на Фіг.3 надана схема розміщення пластинчатої пружини. на Фіг.4 надано вигляд на кінець пластинчатої пружини (у плані). Пристрій стикування та розділення відсіків включає виконані на кінцевих шпангоутах 1 і 2 відсіків зовнішні конічні поверхні 3 і 4, сухарі 5 з відповідними конічними поверхнями, які стягнуті стягуючою стрічкою 6. Стягуюча стрічка 6 контактує зі стяжними болтами, фітингами з обмежувачами необхідного подовження стрічки і піротехнічними вузлами, (які не є предметом цього винаходу), і вона взаємодіє з обмежувачами 7 її руху. На зовнішніх циліндрових поверхнях сухарів 5 виконані обмежувачі 7; руху стягуючої стрічки 6 у вигляді пазів з відбортовкою; вони забезпечують положення стягуючої стрічки 6 при збільшенні діаметра (після спрацьовування піроелементів). Крім того, кожний сухар 5 з'єднаний з пружиною 8, наприклад, пластинчатою, при цьому кожна пластинчата пружина 8 закріплена в своїй середній частині на внутрішній поверхні відповідного сухаря 5, і обома кінцями пружина 8 притиснута до шпангоута 2 нижнього відсіку, для чого на обох кінцях пластинчатої пружини виконані вирізи 9. Робота пристрою стикування та розділення відсіків здійснюється у такий спосіб. Відсіки з'єднують шпангоутами 1 і 2. Стягуючу стрічку 6 сполучають з сухарями 5 і пружинами 8, отриману зборку встановлюють для підтяжки на 4 конічні поверхні 3 і 4 торцевих шпангоутів 1 і 2 відсіків. Потім підтягають стягуючу стрічку 6 із заданим зусиллям, забезпечуючи надійне з'єднання відсіків. При цьому стискаються пластинчаті пружини 8. В заданий момент часу подають команду на спрацьовування піроелементів пристрою, який забезпечує збільшення діаметра стягуючої стрічки 6 (за рахунок обмежувачів подовження стрічки у фітингах) і вивільняє шпангоути 1 і 2. Збільшення діаметра стягуючої стрічки 6 досягається під дією пружності стягуючої стрічки 6 і зусиль стислих пластинчатих пружин 8. В результаті стягуюча стрічка 6 подовжується в межах, що допускаються обмежувачами її подовження і відходить з положення стикування на Фіг.1 в положення розділення на Фіг.2. Сухарі 5 відходять від конічних поверхонь 3 і 4 торцевих шпангоутів 1 і 2 відсіків, що забезпечує надійне розділення відсіків. При цьому стягуюча стрічка 6 зберігає форму циліндра при збільшенні її діаметра і не може відділитися від нижнього відсіку 2, оскільки завдяки вирізу 9 пластинчаті пружини 8 притиснуті тільки до нижнього відсіку 2 . Таким чином досягнутий вищезазначений технічний результат, який виражається в забезпеченні зменшення маси і собівартості пристрою за рахунок спрощення конструкції пристрою, технології виготовлення і зборки. Крім того, виключено утворення при розділенні відсіків дрібних фрагментів конструкції за рахунок утримання вузлів і деталей пристрою на відсіках. Застосування пристрою можливо в нових розробках ракет-носіїв, наприклад, "Дніпро" або "Циклон". Джерела інформації: 1. П.И. Орлов «Основи конструирования»: Справочно-методическое пособие, кн.2, Конуснофланцевые соединения, стр. 206, М, Машиностроение, 1976. 2. PAYL OAD SEPARATION SYSTEMS CL AMP BANDS FOR L ARGE DIAMETERS Dr.Torbjцrn Andersson, Saab Ericsson Space AB S-581 88 LINKXPING, SWEDEN, Tel +46.13.286400 Fax +46.13.131628. 3. Пристрій для стикування і розділення відсіків, декларативний патент на винахід № 69604 А, Україна - прототип. 5 Комп’ютерна в ерстка В. Клюкін 83228 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
