Роторно-поршневий пристрій “титал 02″

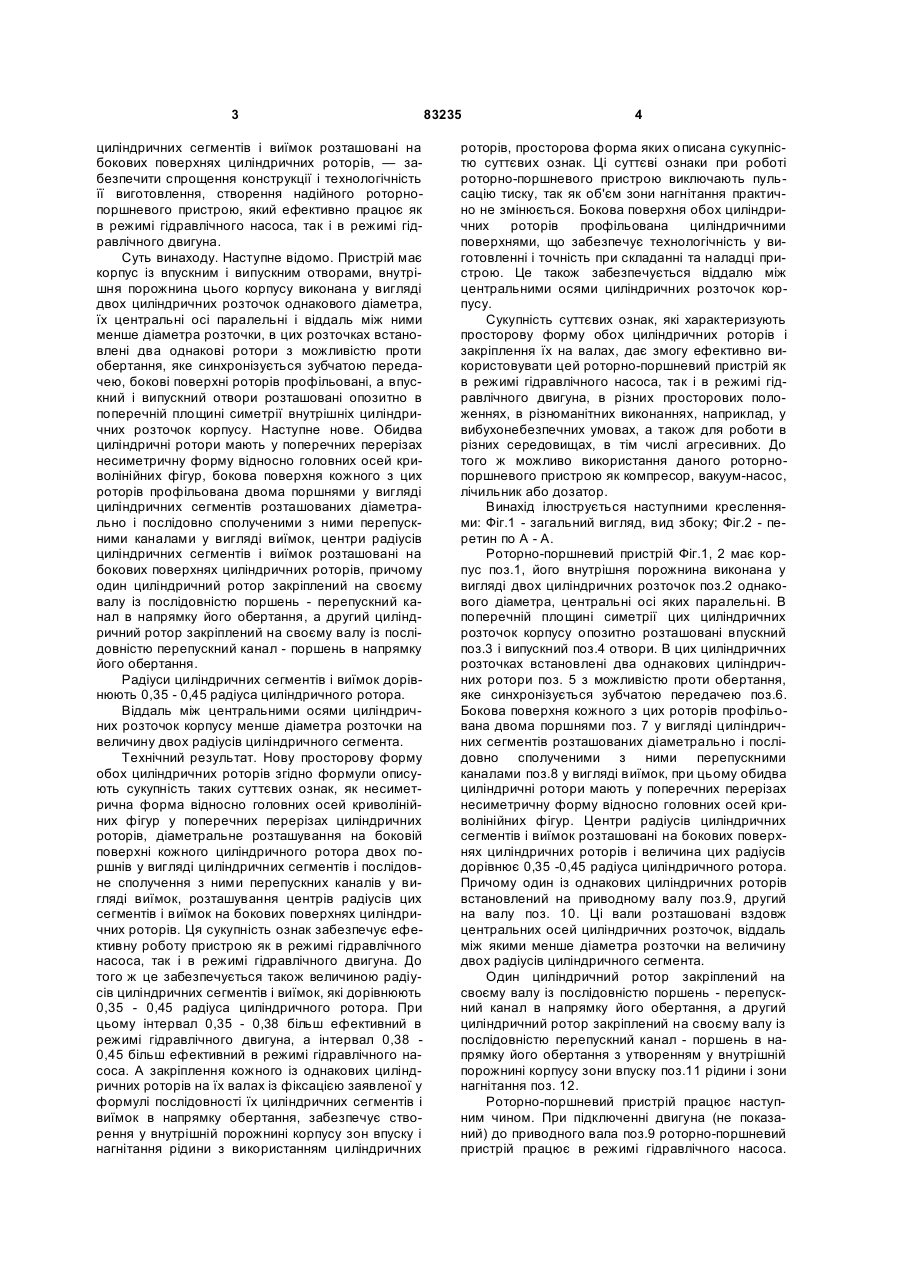

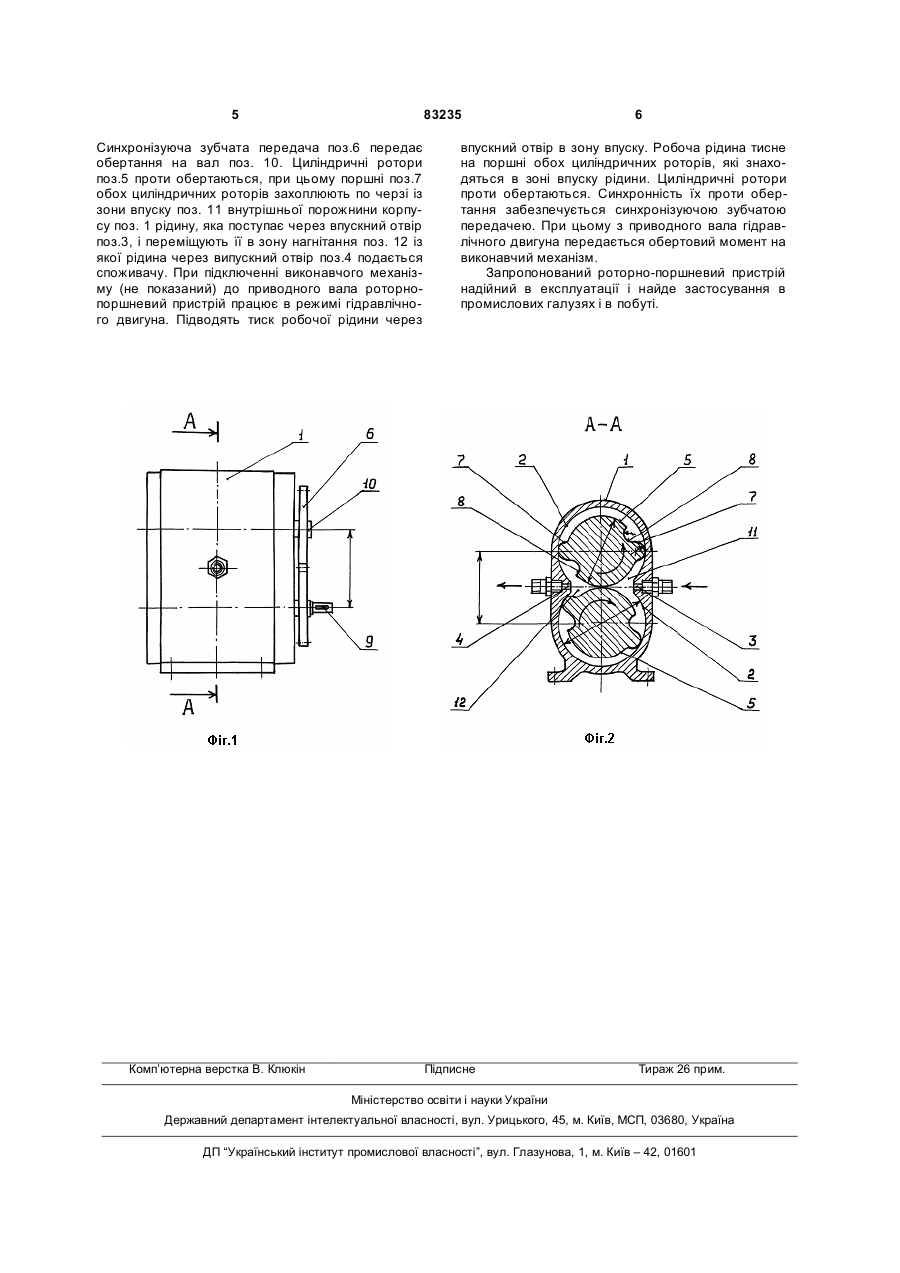

Роторно-поршневий пристрій, який має корпус із впускним і випускним отворами, розташованими опозитно в поперечній площині симетрії двох внутрішніх циліндричних розточок корпусу однакового діаметра, в цих розточках встановлені два однакові ротори з можливістю протиобертання, яке синхронізується зубчатою передачею, обидва циліндричні ротори мають у поперечних перерізах несиметричну форму відносно головних осей кри C2 1 3 циліндричних сегментів і виїмок розташовані на бокових поверхнях циліндричних роторів, — забезпечити спрощення конструкції і технологічність її виготовлення, створення надійного роторнопоршневого пристрою, який ефективно працює як в режимі гідравлічного насоса, так і в режимі гідравлічного двигуна. Суть винаходу. Наступне відомо. Пристрій має корпус із впускним і випускним отворами, внутрішня порожнина цього корпусу виконана у вигляді двох циліндричних розточок однакового діаметра, їх центральні осі паралельні і віддаль між ними менше діаметра розточки, в цих розточках встановлені два однакові ротори з можливістю проти обертання, яке синхронізується зубчатою передачею, бокові поверхні роторів профільовані, а впускний і випускний отвори розташовані опозитно в поперечній площині симетрії внутрішніх циліндричних розточок корпусу. Наступне нове. Обидва циліндричні ротори мають у поперечних перерізах несиметричну форму відносно головних осей криволінійних фігур, бокова поверхня кожного з цих роторів профільована двома поршнями у вигляді циліндричних сегментів розташованих діаметрально і послідовно сполученими з ними перепускними каналами у вигляді виїмок, центри радіусів циліндричних сегментів і виїмок розташовані на бокових поверхнях циліндричних роторів, причому один циліндричний ротор закріплений на своєму валу із послідовністю поршень - перепускний канал в напрямку його обертання, а другий циліндричний ротор закріплений на своєму валу із послідовністю перепускний канал - поршень в напрямку його обертання. Радіуси циліндричних сегментів і виїмок дорівнюють 0,35 - 0,45 радіуса циліндричного ротора. Віддаль між центральними осями циліндричних розточок корпусу менше діаметра розточки на величину двох радіусів циліндричного сегмента. Технічний результат. Нову просторову форму обох циліндричних роторів згідно формули описують сукупність таких суттєвих ознак, як несиметрична форма відносно головних осей криволінійних фігур у поперечних перерізах циліндричних роторів, діаметральне розташування на боковій поверхні кожного циліндричного ротора двох поршнів у вигляді циліндричних сегментів і послідовне сполучення з ними перепускних каналів у вигляді виїмок, розташування центрів радіусів цих сегментів і виїмок на бокових поверхнях циліндричних роторів. Ця сукупність ознак забезпечує ефективну роботу пристрою як в режимі гідравлічного насоса, так і в режимі гідравлічного двигуна. До того ж це забезпечується також величиною радіусів циліндричних сегментів і виїмок, які дорівнюють 0,35 - 0,45 радіуса циліндричного ротора. При цьому інтервал 0,35 - 0,38 більш ефективний в режимі гідравлічного двигуна, а інтервал 0,38 0,45 більш ефективний в режимі гідравлічного насоса. А закріплення кожного із однакових циліндричних роторів на їх валах із фіксацією заявленої у формулі послідовності їх циліндричних сегментів і виїмок в напрямку обертання, забезпечує створення у внутрішній порожнині корпусу зон впуску і нагнітання рідини з використанням циліндричних 83235 4 роторів, просторова форма яких описана сукупністю суттєвих ознак. Ці суттєві ознаки при роботі роторно-поршневого пристрою виключають пульсацію тиску, так як об'єм зони нагнітання практично не змінюється. Бокова поверхня обох циліндричних роторів профільована циліндричними поверхнями, що забезпечує технологічність у виготовленні і точність при складанні та наладці пристрою. Це також забезпечується віддалю між центральними осями циліндричних розточок корпусу. Сукупність суттєвих ознак, які характеризують просторову форму обох циліндричних роторів і закріплення їх на валах, дає змогу ефективно використовувати цей роторно-поршневий пристрій як в режимі гідравлічного насоса, так і в режимі гідравлічного двигуна, в різних просторових положеннях, в різноманітних виконаннях, наприклад, у вибухонебезпечних умовах, а також для роботи в різних середовищах, в тім числі агресивних. До того ж можливо використання даного роторнопоршневого пристрою як компресор, вакуум-насос, лічильник або дозатор. Винахід ілюструється наступними кресленнями: Фіг.1 - загальний вигляд, вид збоку; Фіг.2 - перетин по А - А. Роторно-поршневий пристрій Фіг.1, 2 має корпус поз.1, його внутрішня порожнина виконана у вигляді двох циліндричних розточок поз.2 однакового діаметра, центральні осі яких паралельні. В поперечній площині симетрії цих циліндричних розточок корпусу опозитно розташовані впускний поз.3 і випускний поз.4 отвори. В цих циліндричних розточках встановлені два однакових циліндричних ротори поз. 5 з можливістю проти обертання, яке синхронізується зубчатою передачею поз.6. Бокова поверхня кожного з цих роторів профільована двома поршнями поз. 7 у вигляді циліндричних сегментів розташованих діаметрально і послідовно сполученими з ними перепускними каналами поз.8 у вигляді виїмок, при цьому обидва циліндричні ротори мають у поперечних перерізах несиметричну форму відносно головних осей криволінійних фігур. Центри радіусів циліндричних сегментів і виїмок розташовані на бокових поверхнях циліндричних роторів і величина цих радіусів дорівнює 0,35 -0,45 радіуса циліндричного ротора. Причому один із однакових циліндричних роторів встановлений на приводному валу поз.9, другий на валу поз. 10. Ці вали розташовані вздовж центральних осей циліндричних розточок, віддаль між якими менше діаметра розточки на величину двох радіусів циліндричного сегмента. Один циліндричний ротор закріплений на своєму валу із послідовністю поршень - перепускний канал в напрямку його обертання, а другий циліндричний ротор закріплений на своєму валу із послідовністю перепускний канал - поршень в напрямку його обертання з утворенням у внутрішній порожнині корпусу зони впуску поз.11 рідини і зони нагнітання поз. 12. Роторно-поршневий пристрій працює наступним чином. При підключенні двигуна (не показаний) до приводного вала поз.9 роторно-поршневий пристрій працює в режимі гідравлічного насоса. 5 83235 Синхронізуюча зубчата передача поз.6 передає обертання на вал поз. 10. Циліндричні ротори поз.5 проти обертаються, при цьому поршні поз.7 обох циліндричних роторів захоплюють по черзі із зони впуску поз. 11 внутрішньої порожнини корпусу поз. 1 рідину, яка поступає через впускний отвір поз.3, і переміщують її в зону нагнітання поз. 12 із якої рідина через випускний отвір поз.4 подається споживачу. При підключенні виконавчого механізму (не показаний) до приводного вала роторнопоршневий пристрій працює в режимі гідравлічного двигуна. Підводять тиск робочої рідини через Комп’ютерна верстка В. Клюкін 6 впускний отвір в зону впуску. Робоча рідина тисне на поршні обох циліндричних роторів, які знаходяться в зоні впуску рідини. Циліндричні ротори проти обертаються. Синхронність їх проти обертання забезпечується синхронізуючою зубчатою передачею. При цьому з приводного вала гідравлічного двигуна передається обертовий момент на виконавчий механізм. Запропонований роторно-поршневий пристрій надійний в експлуатації і найде застосування в промислових галузях і в побуті. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
