Змішувальна головка у камерах згоряння і газогенераторах рідинних ракетних двигунів

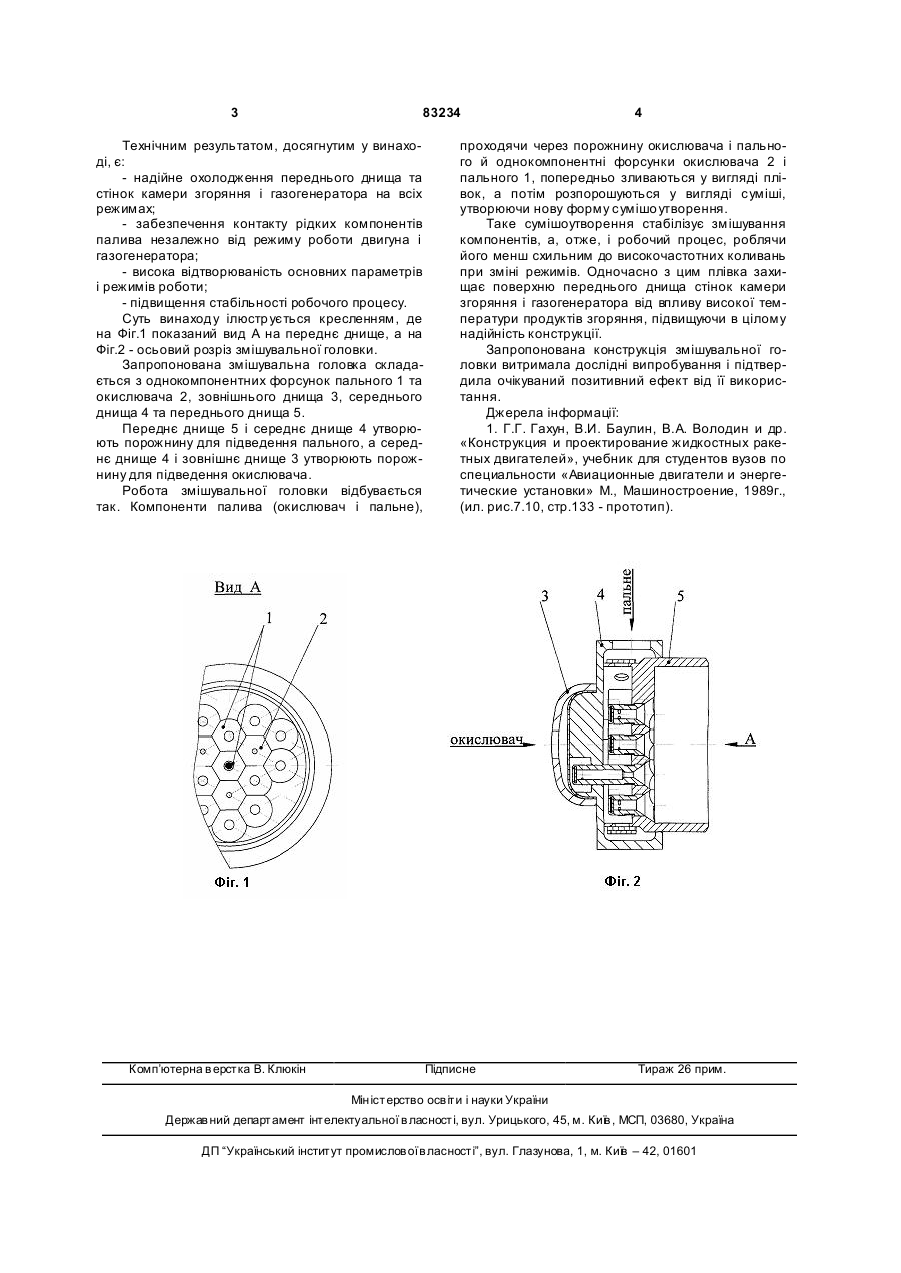

Змішувальна головка у камерах згоряння та газогенераторах рідинних ракетних двигунів, що включає зовнішнє днище, середнє днище, переднє днище, однокомпонентні форсунки окислювача і пального, яка відрізняється тим, що на ви ході з форсунок виконані конічні поверхні, що розширюються і при перехрещуванні між собою утворюють на передньому днищі шестигранні вічка з гострими крайками (вічкову вогневу поверхню). (19) (21) a200600889 (22) 01.02.2006 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ВЕРЬОВКІН ЮРІЙ ДМИТРОВИЧ, UA, С МИРНОВ ВОЛОДИ МИР СЕРГІЙОВИЧ, U A, ШУЛЬГА ВОЛОДИМИР АНДРІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "КОНСТРУКТОРСЬКЕ БЮРО "ПІВДЕННЕ" ІМ. М.К.ЯНГЕЛЯ, UA (56) FR, 2543222, F02K9/52, 28.09.1984 US, 3270499, 23.01.1964 DE, 3424225, F02K9/52, 23.01.1986 DE, 3432607, F02K9/52, 13.03.1986 3 83234 Технічним результатом, досягнутим у винаході, є: - надійне охолодження переднього днища та стінок камери згоряння і газогенератора на всіх режимах; - забезпечення контакту рідких компонентів палива незалежно від режиму роботи двигуна і газогенератора; - висока відтворюваність основних параметрів і режимів роботи; - підвищення стабільності робочого процесу. Суть винаходу ілюстр ується кресленням, де на Фіг.1 показаний вид А на переднє днище, а на Фіг.2 - осьовий розріз змішувальної головки. Запропонована змішувальна головка складається з однокомпонентних форсунок пального 1 та окислювача 2, зовнішнього днища 3, середнього днища 4 та переднього днища 5. Переднє днище 5 і середнє днище 4 утворюють порожнину для підведення пального, а середнє днище 4 і зовнішнє днище 3 утворюють порожнину для підведення окислювача. Робота змішувальної головки відбувається так. Компоненти палива (окислювач і пальне), Комп’ютерна в ерстка В. Клюкін 4 проходячи через порожнину окислювача і пального й однокомпонентні форсунки окислювача 2 і пального 1, попередньо зливаються у вигляді плівок, а потім розпорошуються у вигляді суміші, утворюючи нову форму сумішо утворення. Таке сумішоутворення стабілізує змішування компонентів, а, отже, і робочий процес, роблячи його менш схильним до високочастотних коливань при зміні режимів. Одночасно з цим плівка захищає поверхню переднього днища стінок камери згоряння і газогенератора від впливу високої температури продуктів згоряння, підвищуючи в цілому надійність конструкції. Запропонована конструкція змішувальної головки витримала дослідні випробування і підтвердила очікуваний позитивний ефект від її використання. Джерела інформації: 1. Г.Г. Гахун, В.И. Баулин, В.А. Володин и др. «Конструкция и проектирование жидкостных ракетных двигателей», учебник для студентов вузов по специальности «Авиационные двигатели и энергетические установки» М., Машиностроение, 1989г., (ил. рис.7.10, стр.133 - прототип). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
