Спосіб виявлення місць урізувань в газопроводи населених пунктів

Завантажити PDF файл.

Формула / Реферат

Спосіб виявлення місць урізувань в газопроводи населених пунктів, який полягає у створенні акустичних коливань ударним способом, які у подальшому аналізують, який відрізняється тим, що акустичні коливання створюють ударним способом ударниками, змонтованими на еластичному поршні, який пересувається всередині трубопроводу потоком транспортованого газу, aкycтичний сигнал приймають акустичним приймачем, який установлений на поверхні трубопроводу, а координату урізування визначають шляхом вимірювання витрати, тиску та температури газу на вході в трубопровід і розраховують за відповідними алгоритмами.

Текст

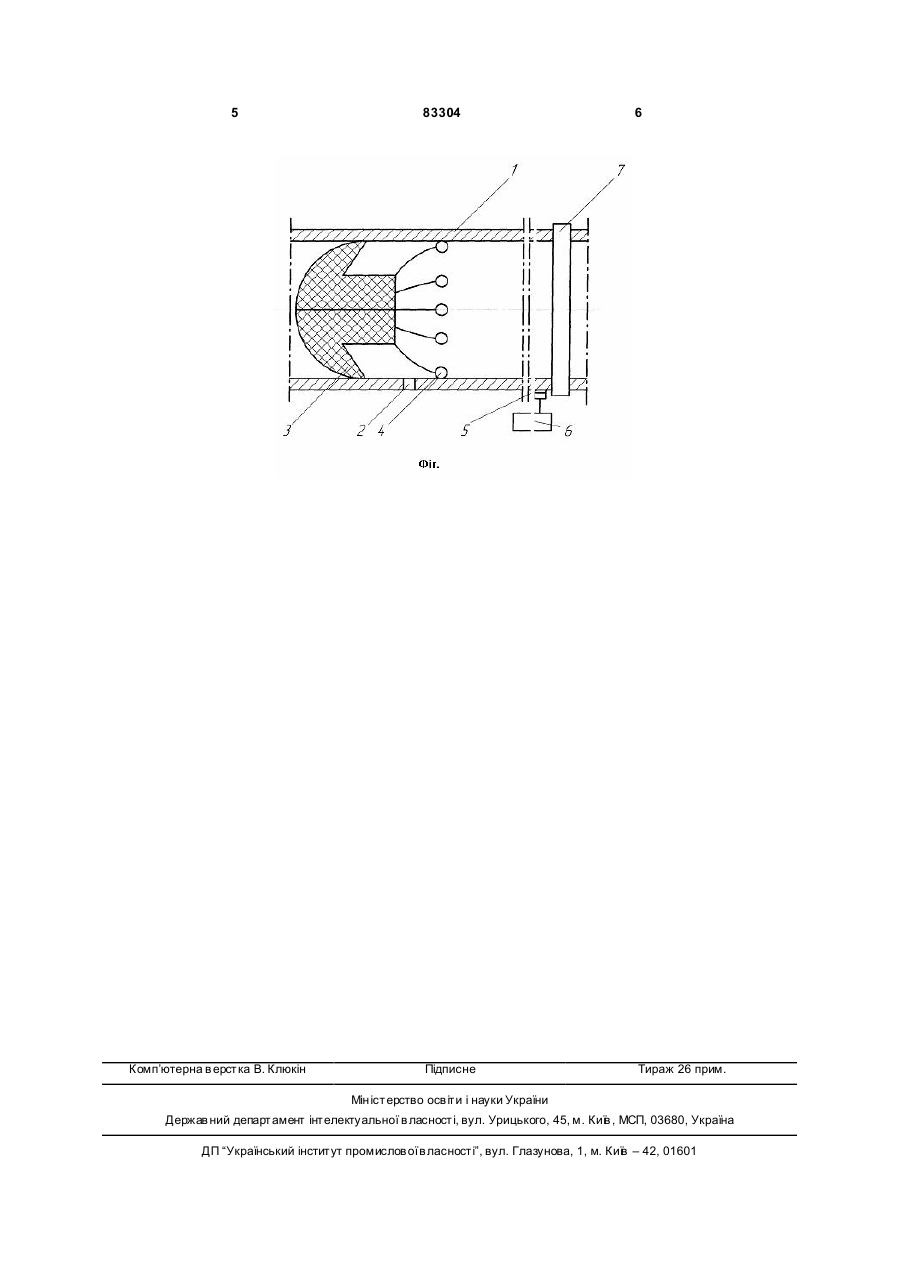

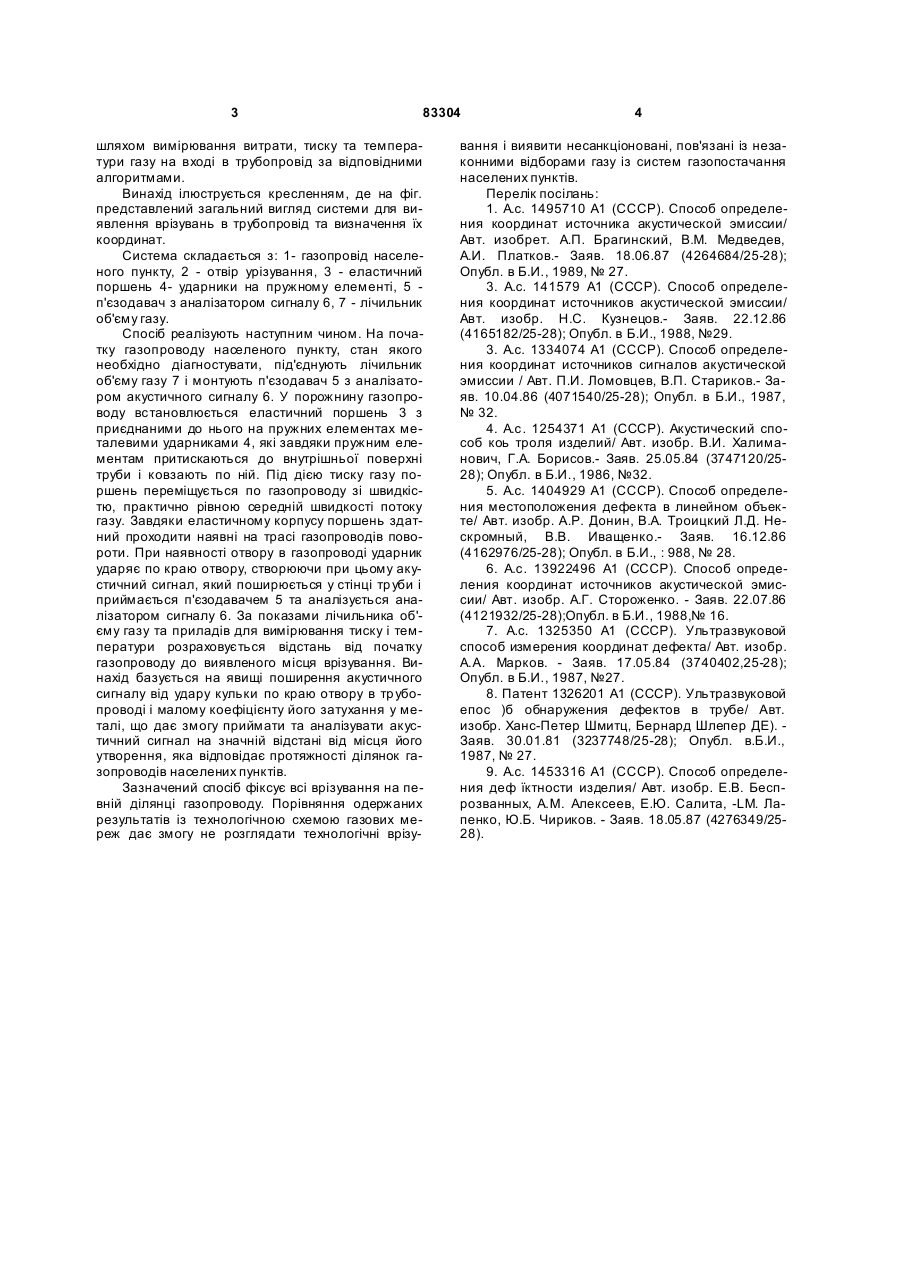

Спосіб виявлення місць урізувань в газопроводи населених пунктів, який полягає у створенні 3 83304 шляхом вимірювання витрати, тиску та температури газу на вході в трубопровід за відповідними алгоритмами. Винахід ілюструється кресленням, де на фіг. представлений загальний вигляд системи для виявлення врізувань в трубопровід та визначення їх координат. Система складається з: 1- газопровід населеного пункту, 2 - отвір урізування, 3 - еластичний поршень 4- ударники на пружному елементі, 5 п'єзодавач з аналізатором сигналу 6, 7 - лічильник об'єму газу. Спосіб реалізують наступним чином. На початку газопроводу населеного пункту, стан якого необхідно діагностувати, під'єднують лічильник об'єму газу 7 і монтують п'єзодавач 5 з аналізатором акустичного сигналу 6. У порожнину газопроводу встановлюється еластичний поршень 3 з приєднаними до нього на пружних елементах металевими ударниками 4, які завдяки пружним елементам притискаються до внутрішньої поверхні труби і ковзають по ній. Під дією тиску газу поршень переміщується по газопроводу зі швидкістю, практично рівною середній швидкості потоку газу. Завдяки еластичному корпусу поршень здатний проходити наявні на трасі газопроводів повороти. При наявності отвору в газопроводі ударник ударяє по краю отвору, створюючи при цьому акустичний сигнал, який поширюється у стінці тр уби і приймається п'єзодавачем 5 та аналізується аналізатором сигналу 6. За показами лічильника об'єму газу та приладів для вимірювання тиску і температури розраховується відстань від початку газопроводу до виявленого місця врізування. Винахід базується на явищі поширення акустичного сигналу від удару кульки по краю отвору в тр убопроводі і малому коефіцієнту його затухання у металі, що дає змогу приймати та аналізувати акустичний сигнал на значній відстані від місця його утворення, яка відповідає протяжності ділянок газопроводів населених пунктів. Зазначений спосіб фіксує всі врізування на певній ділянці газопроводу. Порівняння одержаних результатів із технологічною схемою газових мереж дає змогу не розглядати технологічні врізу 4 вання і виявити несанкціоновані, пов'язані із незаконними відборами газу із систем газопостачання населених пунктів. Перелік посілань: 1. А.с. 1495710 А1 (СССР). Способ определения координат источника акустической эмиссии/ Авт. изобрет. А.П. Брагинский, В.М. Медведев, А.И. Платков.- Заяв. 18.06.87 (4264684/25-28); Опубл. в Б.И., 1989, № 27. 3. А.с. 141579 А1 (СССР). Способ определения координат источников акустической эмиссии/ Авт. изобр. Н.С. Кузнецов.- Заяв. 22.12.86 (4165182/25-28); Опубл. в Б.И., 1988, №29. 3. А.с. 1334074 А1 (СССР). Способ определения координат источников сигналов акустической эмиссии / Авт. П.И. Ломовцев, В.П. Стариков.- Заяв. 10.04.86 (4071540/25-28); Опубл. в Б.И., 1987, № 32. 4. А.с. 1254371 А1 (СССР). Акустический способ коь троля изделий/ Авт. изобр. В.И. Халиманович, Г.А. Борисов.- Заяв. 25.05.84 (3747120/2528); Опубл. в Б.И., 1986, №32. 5. А.с. 1404929 А1 (СССР). Способ определения местоположения дефекта в линейном объекте/ Авт. изобр. А.Р. Донин, В.А. Троицкий Л.Д. Нескромный, В.В. Иващенко.- Заяв. 16.12.86 (4162976/25-28); Опубл. в Б.И., : 988, № 28. 6. А.с. 13922496 А1 (СССР). Способ определения координат источников акустической эмиссии/ Авт. изобр. А.Г. Стороженко. - Заяв. 22.07.86 (4121932/25-28);Опубл. в Б.И., 1988,№ 16. 7. А.с. 1325350 А1 (СССР). Ультразвуковой способ измерения координат дефекта/ Авт. изобр. А.А. Марков. - Заяв. 17.05.84 (3740402,25-28); Опубл. в Б.И., 1987, №27. 8. Патент 1326201 А1 (СССР). Ультразвуковой епос )б обнаружения дефектов в трубе/ Авт. изобр. Ханс-Петер Шмитц, Бернард Шлепер ДЕ). Заяв. 30.01.81 (3237748/25-28); Опубл. в.Б.И., 1987, № 27. 9. А.с. 1453316 А1 (СССР). Способ определения деф їктности изделия/ Авт. изобр. Е.В. Беспрозванных, A.M. Алексеев, Е.Ю. Салита, -LM. Лапенко, Ю.Б. Чириков. - Заяв. 18.05.87 (4276349/2528). 5 Комп’ютерна в ерстка В. Клюкін 83304 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for reveal of places of incuts in pipelines of built-up areas

Автори англійською

Serdiuk Maria Dmytrivna, Klymyshyn Yaroslav Danylovych, Ksenych Andrii Ivanovych

Назва патенту російською

Способ выявления мест врезки в газопроводы населенных пунктов

Автори російською

Середюк Мария Дмитриевна, Климишин Ярослав Данилович, Ксенич Андрей Иванович

МПК / Мітки

МПК: F17D 5/06, G01N 29/24

Мітки: населених, місць, газопроводі, пунктів, спосіб, виявлення, урізувань
