Міжлопатна вставка з боковим прогином для несучого диска лопаток турбореактивного двигуна та опорний диск лопаток

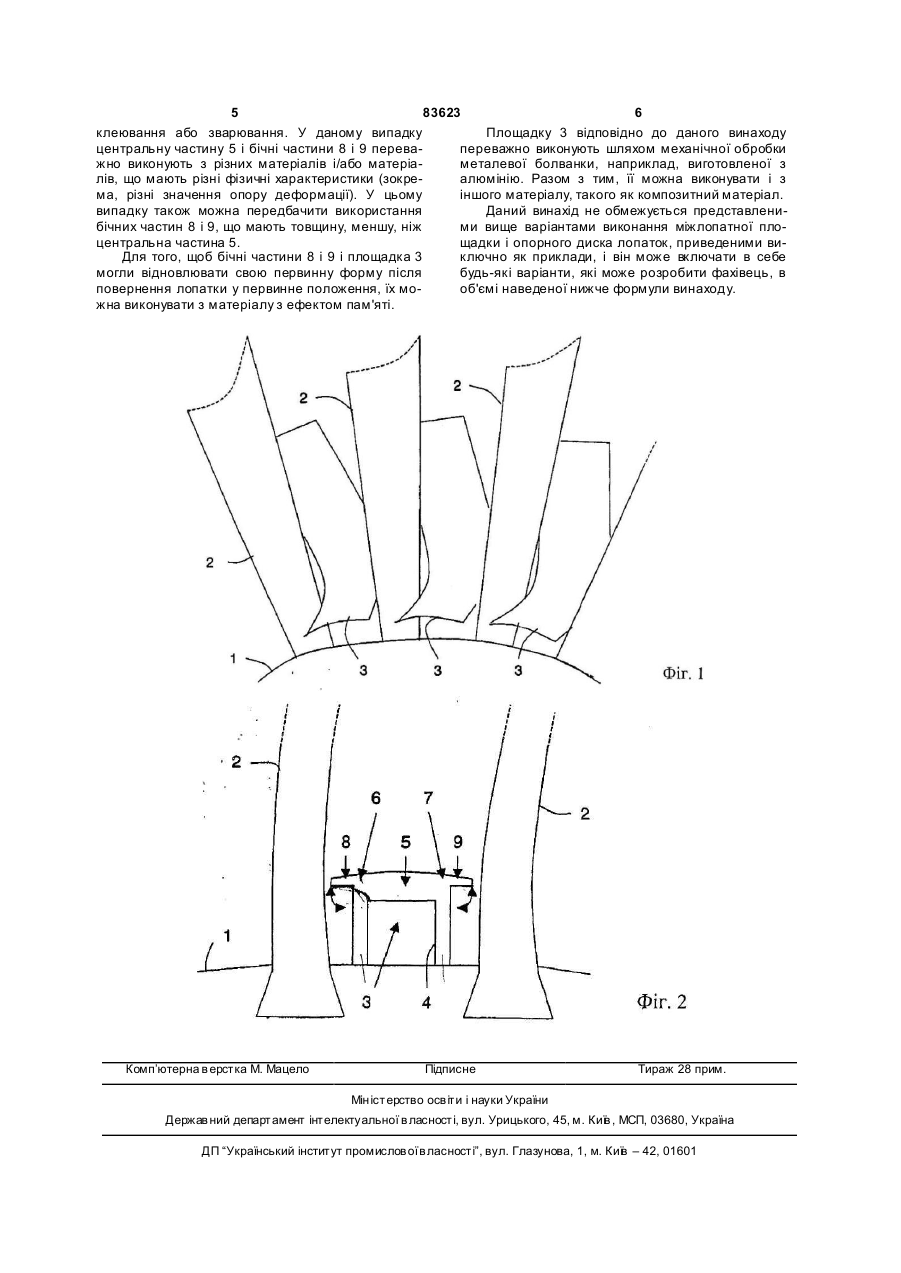

1. Міжлопатна площадка (3) для опорного диска (1) лопаток (2) вентилятора турбореактивного двигуна, що містить центральну частину (5), виконану з можливістю жорсткого з'єднання з опорним диском (1) між двома суміжними лопатками (2), і дві бічні частини (8, 9), які є продовженням двох бічних країв (6, 7) центральної частини (5), кожна з яких виконана з можливістю прогину під дією удару лопатки (2), навпроти якої вона знаходиться, при цьому бічні частини (8, 9) виконані шляхом C2 2 (19) 1 3 83623 4 тини, кожна з яких виконана з можливістю прогину 1 за допомогою кріпильних шпильок, або взаємопід дією удару лопатки, навпроти якої вона знаходіючі з відповідними гніздами вказаного диска. диться. У прикладі виконання, представленому на Внаслідок цього при зміщенні лопатки бічна Фіг.2, площадка 3 жорстко з'єднана з опорним дисчастина площадки, з якою вона стикається, згинаком 1 за допомогою кріпильних лапок 4 (у попеється або зминається, значно обмежуючи таким речному розрізі на Фіг.2 показана тільки одна крічином пошкодження, і лопатка одержує набагато пильна лапка). більшу свободу прогину. Відповідно до даного винаходу площадка 3 міПлощадку відповідно до даного винаходу мостить центральну частину 5, жорстко з'єднану пісжна виконувати у різних варіантах. ля встановлення з опорним диском 1 (наприклад, Наприклад, центральна частина може мати за допомогою кріпильних лапок 4). Ця центральна першу товщин у, тоді як бічні частини мають другу частина 5 містить два бічних краї 6 і 7, кожний з товщин у, меншу, ніж ця перша товщина. Як варіяких знаходиться навпроти лопатки 2 і продовжеант або як доповнення до попереднього варіанту, ний бічною частиною 8 або 9. центральна частина може мати перший опір деКожна бічна частина 8, 9 призначена для формації, тоді як бічні частини мають другий опір встановлення на ній елемента (або прокладки), деформації, менший, ніж цей перший опір. В обох призначеного для забезпечення ущільнення між випадках бічні частини можуть бути виконані шляплощадкою і суміжною лопаткою. Даний елемент хом потоншення бічних країв центральної частини. (на Фіг. не показаний) переважно виконують з кауВ обох вказаних випадках бічні частини і чук у або одного з похідних від нього матеріалів. центральна частина можуть бути виконані моноВідповідно до даного винаходу кожна бічна блоково, однак, як варіант, бічні частини можуть частина 8, 9 виконана з можливістю прогину або бути жорстко приєднані до центральної частини за стискання практично у напрямі стрілок під дією допомогою кріпильних засобів, наприклад, шляхом удару лопатки, навпроти якої вона знаходиться, приклеювання або зварювання. коли остання зміщується до неї, наприклад, внаКрім того, бічні частини можуть бути виконані з слідок впливу стороннього предмета, що потрапив матеріалу з ефектом пам'яті з можливістю віднову двигун. лення своєї первинної форми, коли лопатка повеДля забезпечення такого прогину (пружного ртається у своє первинне положення. або непружного) у випадку впливу тиску з боку Така площадка, щонайменше, її бічні частини, сусідньої лопатки 2, площадка може бути виконана можуть бути виконані з металевого матеріалу. у різних варіантах. Даний винахід відноситься також до опорного Відповідно до першого варіанту виконання, диска лопаток, що містить множину міжлопатних показаного на фіг.2, бічні частини 8 і 9 виконують площадок описаного вище типу, відповідним чишляхом потоншення, локального або загального, ном встановлюваних між парами суміжних лопабічних країв 6 і 7 площадки 3. ток. Переважно, потоншення є значним, щоб полеІнші відмітні ознаки і переваги даного винахогшити прогин або зминання. Інакше кажучи, бічні ду розкриті у наведеному нижче описі з посиланчастини 8 і 9 мають набагато меншу товщину, ніж нями на додані фігури креслень, на яких: центральна частина 5. Фіг.1 представляє схематичне зображення чаУ даному першому варіанті виконання центрастини опорного диска лопаток, вигляд спереду; льна частина 5 і бічні частини 8 і 9 виконані у виФіг.2 - схематичне зображення варіанту викогляді моноблокового елемента. нання площадки відповідно до даного винаходу, Відповідно до другого варіанту виконання вигляд збоку. центральну частину 5 і бічні частини 8 і 9 виконуКреслення не тільки покликані доповнити опис ють з матеріалів з різними характеристиками оподаного винаходу, але можуть також, у випадку ру де формації. Зокрема, необхідно, щоб опір денеобхідності, допомогти його визначенню. формації центральної частини 5 був істотно Об'єктом даного винаходу є міжлопатна пловищим, ніж опір деформації бічних частин 8 і 9. щадка, призначена для встановлення на опорному Для досягнення цієї різниці в опорі можна задиску лопаток для вентилятора (або «фена») турстосувати два технічних рішення. бореактивного двигуна, що містить лопатки з ніжПерше рішення полягає у зміні деяких фізичками криволінійного профілю (які також називаних характеристик центральної частини 5 або бічються лопатками «з великою хордою»). них частин 8 і 9, наприклад, шляхом бомбардуЯк показано на Фіг.1, опорний диск лопаток є вання відповідним потоком частинок. Дійсно, елементом вентилятора (не показаний), який можна або підвищити міцність центральної частивстановлюють на валу ротора і на якому закріпни 5, або знизити міцність бічних частин 8 і 9. У люють множину лопаток 2 з ніжкою криволінійного даному випадку, як і у першому варіанті виконанпрофілю і множину міжлопатних площадок З, виня, центральна частина 5 і бічні частини 8 і 9 утвоконаних у ви гляді окремих деталей. Зокрема, кожрюють моноблоковий елемент. Важливо зазначина площадка 3 встановлена на опорному диску 1 ти, що даний варіант виконання можна між двома суміжними лопатками 2 з можливістю комбінувати з першим варіантом виконання, здійсформування аеродинамічного профілю внутрішнюючи потоншення і змінюючи деякі фізичні харанього повітряного «тракту» на рівні лопаток. ктеристики. Кожна окремо виконана площадка 3 містить, Друге рішення полягає у виконанні площадки 3 як правило, дві або три кріпильні лапки, або жорсшляхом жорсткого з'єднання бічних частин 8 і 9 і тко з'єднані з кріпильними лапками опорного диска центральної частини 5, наприклад, шляхом при 5 83623 6 клеювання або зварювання. У даному випадку Площадку 3 відповідно до даного винаходу центральну частину 5 і бічні частини 8 і 9 перевапереважно виконують шляхом механічної обробки жно виконують з різних матеріалів і/або матеріаметалевої болванки, наприклад, виготовленої з лів, що мають різні фізичні характеристики (зокреалюмінію. Разом з тим, її можна виконувати і з ма, різні значення опору деформації). У цьому іншого матеріалу, такого як композитний матеріал. випадку також можна передбачити використання Даний винахід не обмежується представленибічних частин 8 і 9, що мають товщину, меншу, ніж ми вище варіантами виконання міжлопатної плоцентральна частина 5. щадки і опорного диска лопаток, приведеними виДля того, щоб бічні частини 8 і 9 і площадка 3 ключно як приклади, і він може включати в себе могли відновлювати свою первинну форму після будь-які варіанти, які може розробити фахівець, в повернення лопатки у первинне положення, їх мооб'ємі наведеної нижче формули винаходу. жна виконувати з матеріалу з ефектом пам'яті. Комп’ютерна в ерстка М. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
