Шумозахисний дверний блок

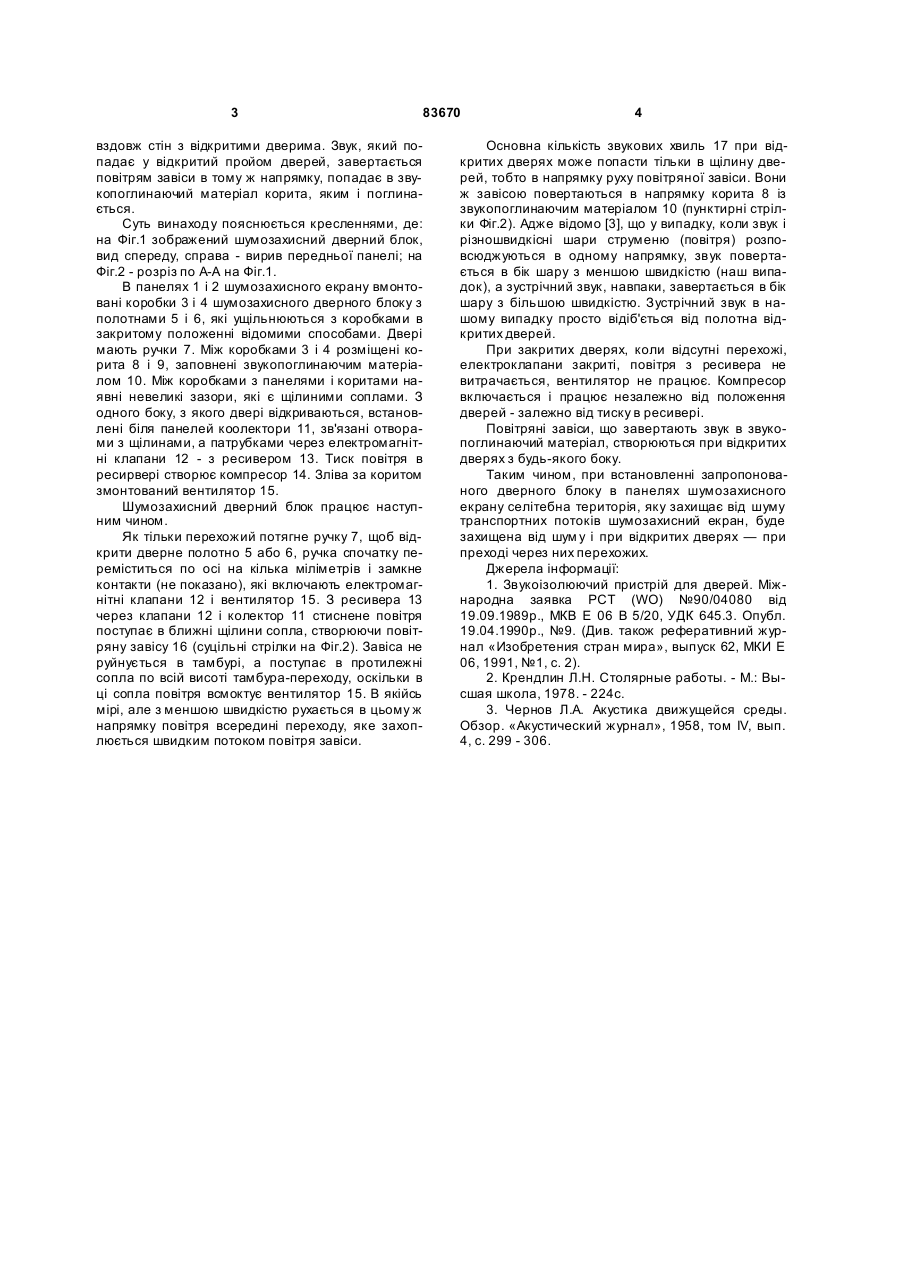

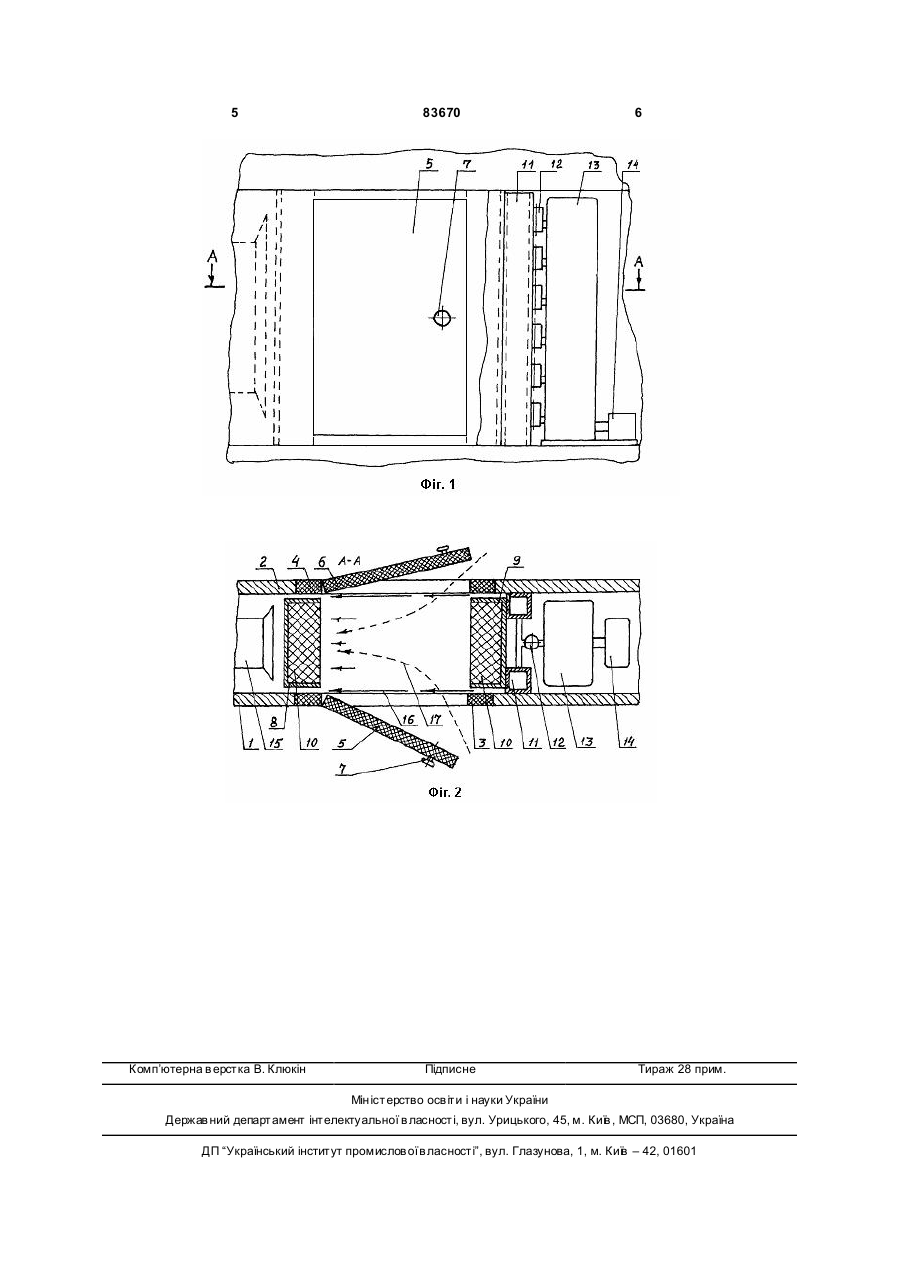

Шумозахисний дверний блок, який містить дві коробки з дверними полотнами, вбудованими в дві протилежні стіни, та дві бокові стінки і стелю, що утворюють звукоізолюючий тамбур, який відрізняється тим, що бокові стінки тамбура виконані у вигляді корит, заповнених звукопоглинаючим матеріалом, повернених до тамбура і утворюючих із стінами, в яких розміщені двері, щілинні сопла, за коритом із звукопоглинаючим матеріалом з боку відкритих дверей розміщені колектори, зв'язані з щілинними соплами рядом отворів, а також із ресивером та компресором, а з боку підвіски дверей за коритом із звукопоглинаючим матеріалом розміщений вентилятор. (19) (21) a200601177 (22) 07.02.2006 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ФЕДОРОВ ВОЛОДИМИР ВІКТОРОВИЧ, U A, САХНО ВОЛОДИМИР ПРОХОРОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТРАНСПОРТНИЙ УНІВЕРСИТЕТ, UA (56) US 3859900 A, F24F 9/00, 14.01.1975 EP 1439353 A1, F24F 9/00, F25D 23/02, 21.07.2004 US 2004/0003617 A1, F24F9/00, A47F3/04, F25D17/06, 08.01.2004 US 4516482 A, F24F 9/00, 14.05.1985 3 83670 вздовж стін з відкритими дверима. Звук, який попадає у відкритий пройом дверей, завертається повітрям завіси в тому ж напрямку, попадає в звукопоглинаючий матеріал корита, яким і поглинається. Суть винаходу пояснюється кресленнями, де: на Фіг.1 зображений шумозахисний дверний блок, вид спереду, справа - вирив передньої панелі; на Фіг.2 - розріз по А-А на Фіг.1. В панелях 1 і 2 шумозахисного екрану вмонтовані коробки 3 і 4 шумозахисного дверного блоку з полотнами 5 і 6, які ущільнюються з коробками в закритому положенні відомими способами. Двері мають ручки 7. Між коробками 3 і 4 розміщені корита 8 і 9, заповнені звукопоглинаючим матеріалом 10. Між коробками з панелями і коритами наявні невеликі зазори, які є щілиними соплами. З одного боку, з якого двері відкриваються, встановлені біля панелей коолектори 11, зв'язані отворами з щілинами, а патрубками через електромагнітні клапани 12 - з ресивером 13. Тиск повітря в ресирвері створює компресор 14. Зліва за коритом змонтований вентилятор 15. Шумозахисний дверний блок працює наступним чином. Як тільки перехожий потягне ручку 7, щоб відкрити дверне полотно 5 або 6, ручка спочатку переміститься по осі на кілька міліметрів і замкне контакти (не показано), які включають електромагнітні клапани 12 і вентилятор 15. З ресивера 13 через клапани 12 і колектор 11 стиснене повітря поступає в ближні щілини сопла, створюючи повітряну завісу 16 (суцільні стрілки на Фіг.2). Завіса не руйнується в тамбурі, а поступає в протилежні сопла по всій висоті тамбура-переходу, оскільки в ці сопла повітря всмоктує вентилятор 15. В якійсь мірі, але з меншою швидкістю рухається в цьому ж напрямку повітря всередині переходу, яке захоплюється швидким потоком повітря завіси. 4 Основна кількість звукових хвиль 17 при відкритих дверях може попасти тільки в щілину дверей, тобто в напрямку руху повітряної завіси. Вони ж завісою повертаються в напрямку корита 8 із звукопоглинаючим матеріалом 10 (пунктирні стрілки Фіг.2). Адже відомо [3], що у випадку, коли звук і різношвидкісні шари струменю (повітря) розповсюджуються в одному напрямку, звук повертається в бік шару з меншою швидкістю (наш випадок), а зустрічний звук, навпаки, завертається в бік шару з більшою швидкістю. Зустрічний звук в нашому випадку просто відіб'ється від полотна відкритих дверей. При закритих дверях, коли відсутні перехожі, електроклапани закриті, повітря з ресивера не витрачається, вентилятор не працює. Компресор включається і працює незалежно від положення дверей - залежно від тиску в ресивері. Повітряні завіси, що завертають звук в звукопоглинаючий матеріал, створюються при відкритих дверях з будь-якого боку. Таким чином, при встановленні запропонованого дверного блоку в панелях шумозахисного екрану селітебна територія, яку захищає від шуму транспортних потоків шумозахисний екран, буде захищена від шум у і при відкритих дверях — при преході через них перехожих. Джерела інформації: 1. Звукоізолюючий пристрій для дверей. Міжнародна заявка РСТ (WO) №90/04080 від 19.09.1989р., МКВ E 06 В 5/20, УДК 645.3. Опубл. 19.04.1990р., №9. (Див. також реферативний журнал «Изобретения стран мира», выпуск 62, МКИ E 06, 1991, №1, с. 2). 2. Крендлин Л.Н. Столярные работы. - M.: Высшая школа, 1978. - 224с. 3. Чернов Л.А. Акустика движущейся среды. Обзор. «Акустический журнал», 1958, том IV, вып. 4, с. 299 - 306. 5 Комп’ютерна в ерстка В. Клюкін 83670 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
