Дверний блок (варіанти)

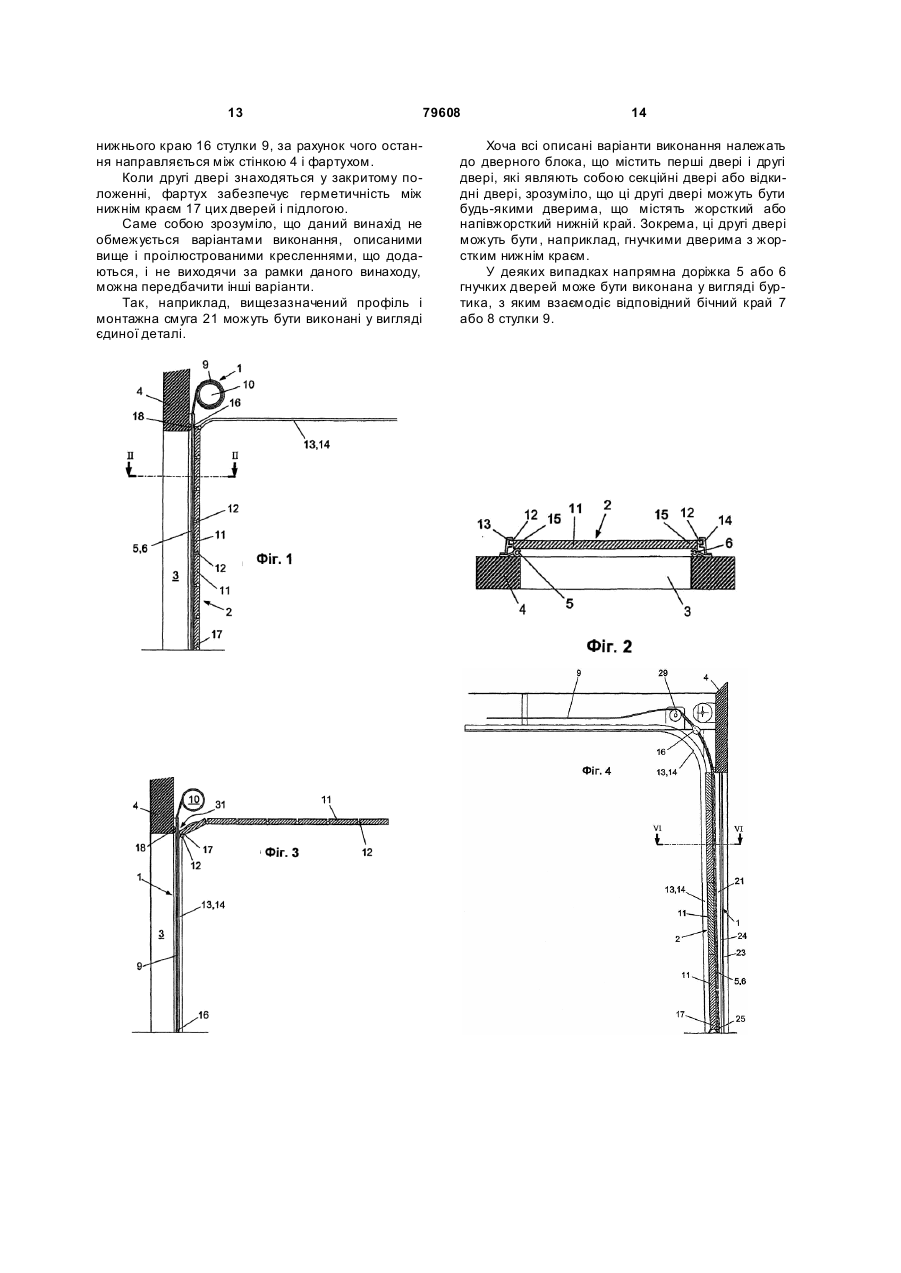

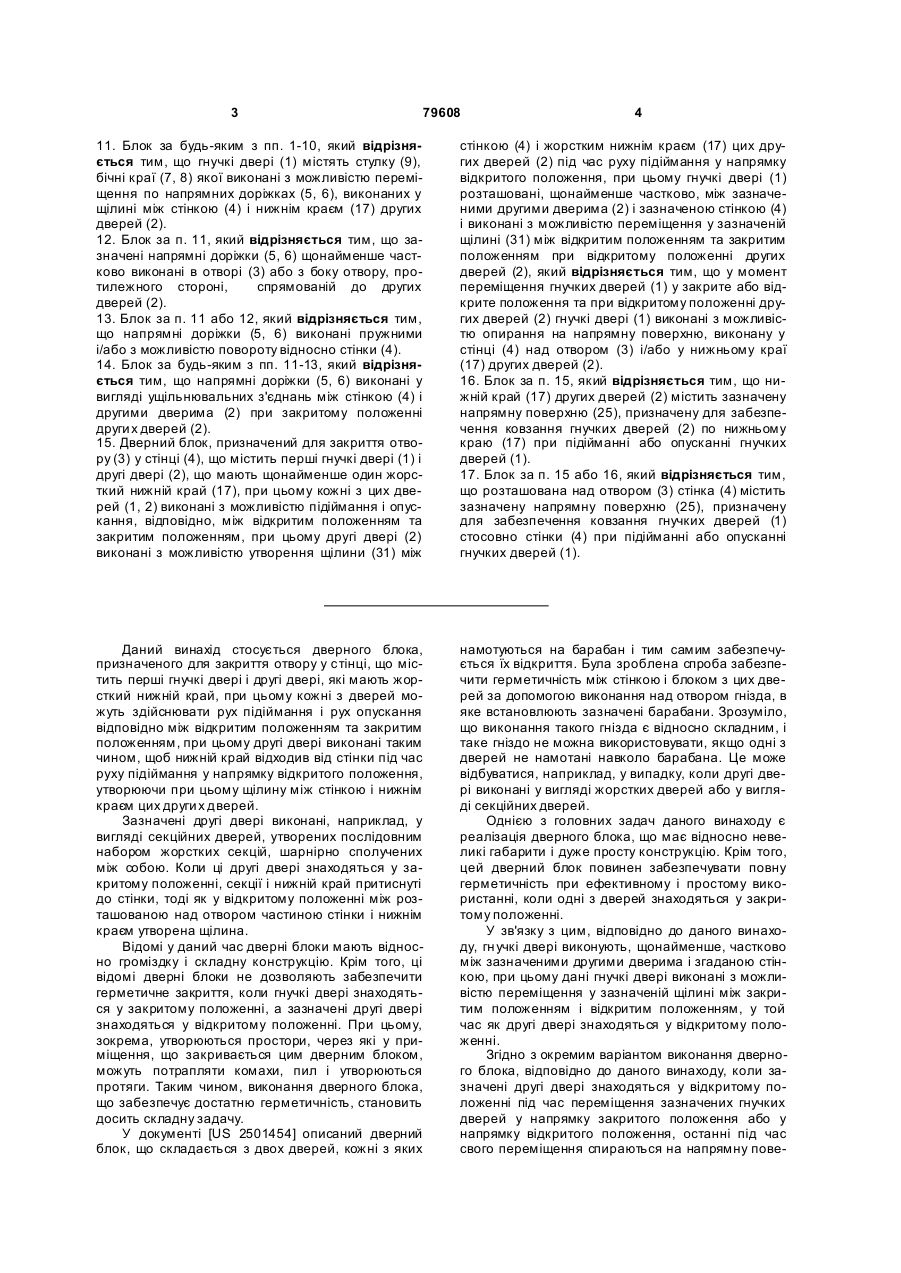

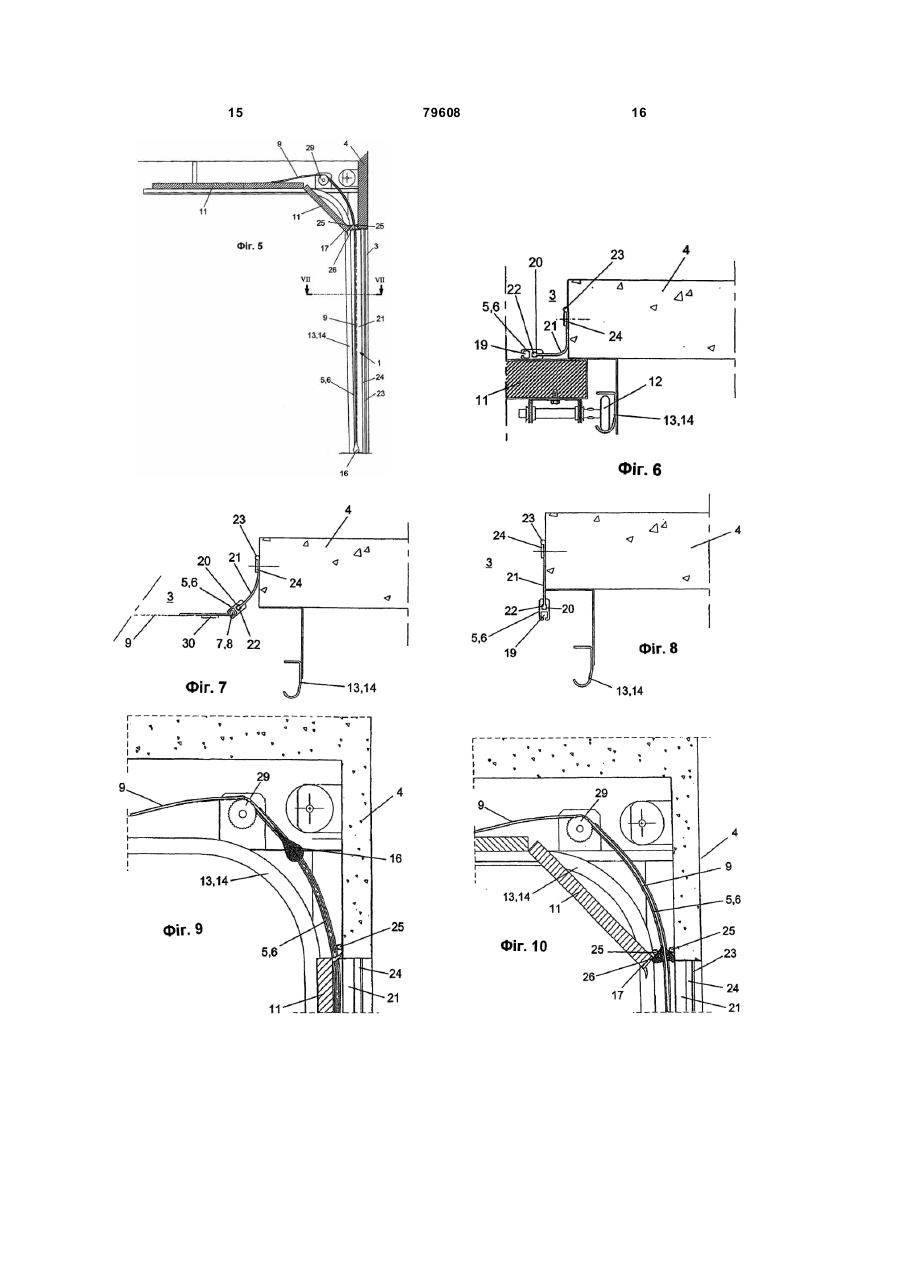

1. Дверний блок, призначений для закриття отвору (3) у стінці (4), що містить перші гнучкі двері (1) і другі двері (2), які мають щонайменше один жорсткий нижній край (17), при цьому кожні з цих дверей (1, 2) виконані з можливістю підіймання і опускання, відповідно, між відкритим положенням та закритим положенням, при цьому другі двері (2) виконані з можливістю утворення щілини (31) між стінкою (4) і жорстким нижнім краєм (17) цих других дверей (2) під час руху підіймання у напрямку відкритого положення, при цьому гнучкі двері (1) розташовані, щонайменше частково, між зазначеними другими дверима (2) і зазначеною стінкою (4) і виконані з можливістю переміщення у зазначеній щілині (31) між відкритим положенням та закритим положенням при відкритому положенні других дверей (2), який відрізняється тим, що гнучкі двері (1) виконані з можливістю опирання на нижній край (17) други х дверей (2) при відкритому положенні других дверей (2) і при закритому положенні гнучких дверей (1). 2. Блок за п. 1, який відрізняється тим, що при відкритому положенні других дверей (2) і при закритому положенні гнучких дверей (1) зазначені гнучкі двері (1) одним боком контактують із стінкою (4) над отвором (3), забезпечуючи герметичність між стінкою (4) і гнучкими дверима (1), а іншим боком опираються на нижній край (17) других дверей (2), зберігаючи цей контакт і забезпечуючи зазначену герметичність. 3. Блок за п. 1 або 2, який відрізняється тим, що гнучкі двері (1) обладнані ущільнювальним елементом (26), виконаним, по суті, по всій ширині гнуч 2 (19) 1 3 79608 4 11. Блок за будь-яким з пп. 1-10, який відрізняється тим, що гнучкі двері (1) містять стулку (9), бічні краї (7, 8) якої виконані з можливістю переміщення по напрямних доріжках (5, 6), виконаних у щілині між стінкою (4) і нижнім краєм (17) других дверей (2). 12. Блок за п. 11, який відрізняється тим, що зазначені напрямні доріжки (5, 6) щонайменше частково виконані в отворі (3) або з боку отвору, протилежного стороні, спрямованій до других дверей (2). 13. Блок за п. 11 або 12, який відрізняється тим, що напрямні доріжки (5, 6) виконані пружними і/або з можливістю повороту відносно стінки (4). 14. Блок за будь-яким з пп. 11-13, який відрізняється тим, що напрямні доріжки (5, 6) виконані у вигляді ущільнювальних з'єднань між стінкою (4) і другими дверима (2) при закритому положенні други х дверей (2). 15. Дверний блок, призначений для закриття отвору (3) у стінці (4), що містить перші гнучкі двері (1) і другі двері (2), що мають щонайменше один жорсткий нижній край (17), при цьому кожні з цих дверей (1, 2) виконані з можливістю підіймання і опускання, відповідно, між відкритим положенням та закритим положенням, при цьому другі двері (2) виконані з можливістю утворення щілини (31) між стінкою (4) і жорстким нижнім краєм (17) цих других дверей (2) під час руху підіймання у напрямку відкритого положення, при цьому гнучкі двері (1) розташовані, щонайменше частково, між зазначеними другими дверима (2) і зазначеною стінкою (4) і виконані з можливістю переміщення у зазначеній щілині (31) між відкритим положенням та закритим положенням при відкритому положенні других дверей (2), який відрізняється тим, що у момент переміщення гнучких дверей (1) у закрите або відкрите положення та при відкритому положенні других дверей (2) гнучкі двері (1) виконані з можливістю опирання на напрямну поверхню, виконану у стінці (4) над отвором (3) і/або у нижньому краї (17) других дверей (2). 16. Блок за п. 15, який відрізняється тим, що нижній край (17) других дверей (2) містить зазначену напрямну поверхню (25), призначену для забезпечення ковзання гнучких дверей (2) по нижньому краю (17) при підійманні або опусканні гнучких дверей (1). 17. Блок за п. 15 або 16, який відрізняється тим, що розташована над отвором (3) стінка (4) містить зазначену напрямну поверхню (25), призначену для забезпечення ковзання гнучких дверей (1) стосовно стінки (4) при підійманні або опусканні гнучких дверей (1). Даний винахід стосується дверного блока, призначеного для закриття отвору у стінці, що містить перші гнучкі двері і другі двері, які мають жорсткий нижній край, при цьому кожні з дверей можуть здійснювати рух підіймання і рух опускання відповідно між відкритим положенням та закритим положенням, при цьому другі двері виконані таким чином, щоб нижній край відходив від стінки під час руху підіймання у напрямку відкритого положення, утворюючи при цьому щілину між стінкою і нижнім краєм цих други х дверей. Зазначені другі двері виконані, наприклад, у вигляді секційних дверей, утворених послідовним набором жорстких секцій, шарнірно сполучених між собою. Коли ці другі двері знаходяться у закритому положенні, секції і нижній край притиснуті до стінки, тоді як у відкритому положенні між розташованою над отвором частиною стінки і нижнім краєм утворена щілина. Відомі у даний час дверні блоки мають відносно громіздку і складну конструкцію. Крім того, ці відомі дверні блоки не дозволяють забезпечити герметичне закриття, коли гнучкі двері знаходяться у закритому положенні, а зазначені другі двері знаходяться у відкритому положенні. При цьому, зокрема, утворюються простори, через які у приміщення, що закривається цим дверним блоком, можуть потрапляти комахи, пил і утворюються протяги. Таким чином, виконання дверного блока, що забезпечує достатню герметичність, становить досить складну задачу. У документі [US 2501454] описаний дверний блок, що складається з двох дверей, кожні з яких намотуються на барабан і тим самим забезпечується їх відкриття. Була зроблена спроба забезпечити герметичність між стінкою і блоком з цих дверей за допомогою виконання над отвором гнізда, в яке встановлюють зазначені барабани. Зрозуміло, що виконання такого гнізда є відносно складним, і таке гніздо не можна використовувати, якщо одні з дверей не намотані навколо барабана. Це може відбуватися, наприклад, у випадку, коли другі двері виконані у вигляді жорстких дверей або у вигляді секційних дверей. Однією з головних задач даного винаходу є реалізація дверного блока, що має відносно невеликі габарити і дуже просту конструкцію. Крім того, цей дверний блок повинен забезпечувати повну герметичність при ефективному і простому використанні, коли одні з дверей знаходяться у закритому положенні. У зв'язку з цим, відповідно до даного винаходу, гн учкі двері виконують, щонайменше, частково між зазначеними другими дверима і згаданою стінкою, при цьому дані гнучкі двері виконані з можливістю переміщення у зазначеній щілині між закритим положенням і відкритим положенням, у той час як другі двері знаходяться у відкритому положенні. Згідно з окремим варіантом виконання дверного блока, відповідно до даного винаходу, коли зазначені другі двері знаходяться у відкритому положенні під час переміщення зазначених гнучких дверей у напрямку закритого положення або у напрямку відкритого положення, останні під час свого переміщення спираються на напрямну пове 5 79608 рхню, виконану у стінці над дверним отвором і/або у нижньому краї други х дверей. Згідно із спеціальним варіантом виконання даного винаходу гнучкі двері містять стулку, бічні краї якої виконані з можливістю переміщення по напрямних доріжках, виконаних всередині зазначеної щілини між стінкою і нижнім краєм других дверей. Переважним є, коли зазначені другі двері знаходяться у відкритому положенні, у той час як зазначені гнучкі двері знаходяться у закритому положенні, останні, з одного боку, знаходяться у контакті із стінкою над отвором, забезпечуючи герметичність між цією стінкою і гнучкими дверима, і, з другого боку, спираються на нижній край других дверей для збереження цього контакту і, отже, для забезпечення згаданої герметичності. Переважно напрямні доріжки утворюють ущільнювальні з'єднання між стінкою і зазначеними другими дверима, коли останні знаходяться у закритому положенні. Згідно з переважним варіантом виконання дверного блока, відповідно до даного винаходу, нижній край других дверей містить напрямну поверхню, що забезпечує ковзання гнучких дверей із стулкою по цьому краю під час руху підіймання або опускання стулки. Переважно стінка, що знаходиться над дверним отвором, містить напрямну поверхню, яка забезпечує ковзання гнучких дверей із стулкою по цій стінці під час руху підіймання або опускання стулки. Згідно з найбільш переважним варіантом виконання дверного блока, відповідно до даного винаходу, гн учкі двері із стулкою містять ущільнювальній елемент, що виконаний, по суті, по всій ширині гнучких дверей і знаходиться при закритому положенні гнучких дверей між цими дверима та розташованою над дверним отвором стінкою, утворюючи ущільнювальне з'єднання між стінкою і дверима. Переважно гнучкі двері містять ущільнювальний елемент, що виконаний практично по всій ширині гнучких дверей і знаходиться при закритому положенні гнучких дверей між дверима та нижнім краєм других дверей таким чином, що гнучкі двері виявляються затисненими між стінкою і нижнім краєм. Інші відмітні ознаки даного винаходу очевидні з нижченаведеного опису, поданого як необмежувальні приклади декількох варіантів виконання дверного блока відповідно до даного винаходу, з посиланнями на креслення, що додаються, на яких показано: Фіг.1 - схематичне зображення у розрізі дверного блока згідно з першим варіантом виконання даного винаходу з секційними дверима у закритому положенні та гнучкими дверима у відкритому положенні; Фіг.2 - зображення у розрізі по лінії ІІ-ІІ Фіг.1; Фіг.3 - зображення у розрізі, аналогічне Фіг.1, коли секційні двері знаходяться у відкритому положенні, а гнучкі двері знаходяться у закритому положенні; Фіг.4 - схематичне зображення у розрізі дверного блока згідно з другим варіантом виконання 6 даного винаходу з секційними дверима у закритому положенні та гнучкими дверима у відкритому положенні; Фіг.5 - зображення у розрізі, аналогічне фіг. 4, коли секційні двері знаходяться у відкритому положенні, а гнучкі двері знаходяться у закритому положенні; Фіг.6 - схематичне зображення у збільшеному масштабі у розрізі по лінії VI-VI Фіг.4; Фіг.7 - схематичне зображення у збільшеному масштабі у розрізі по лінії VII-VII Фіг.5; Фіг.8 - схематичне зображення, аналогічне Фіг.6 і 7, коли гнучкі двері і секційні двері знаходяться у відкритому положенні; Фіг.9 - зображення деталі над отвором дверного блока, показаного на Фіг.4; Фіг.10 - зображення деталі над отвором дверного блока, показаного на Фіг.5; Фіг.11 - зображення деталі над отвором дверного блока згідно з варіантом виконання даного винаходу, показаного на Фіг.4-10, коли гнучкі двері і секційні двері знаходяться у відкритому положенні; Фіг.12 - зображення деталі над отвором дверного блока, коли гнучкі двері обладнані лотоком і знаходяться у закритому положенні; Фіг.13 - зображення деталі над отвором дверного блока, коли гнучкі двері містять стовщення і знаходяться у закритому положенні; Фіг.14 - схематичне зображення, вигляд спереду, дверного блока згідно з другим варіантом виконання даного винаходу; Фіг.15 - схематичне зображення у розрізі дверного блока згідно з іншим варіантом виконання даного винаходу з секційними дверима у закритому положенні і гнучкими дверима у відкритому положенні; Фіг.16 - зображення у розрізі по лінії XVI-XVI Фіг.15; Фіг.17 - зображення у розрізі по лінії XVII-XVII Фіг.15; Фіг.18 - схематичне зображення у розрізі дверного блока, показаного на Фіг.15-17, коли секційні двері знаходяться у відкритому положенні, а гнучкі двері знаходяться у закритому положенні; Фіг.19 - зображення у розрізі по лінії ХІХ-ХІХ Фіг.18; Фіг.20 - схематичне зображення дверного блока відповідно до даного винаходу, що містить відкидні двері і гнучкі двері. На різних фігурах однаковими цифровими позиціями позначені ідентичні або аналогічні елементи. Даний винахід стосується дверного блока, призначеного для закриття отвору у стінці. Цей дверний блок містить перші гнучкі двері і другі двері, виконані одні за одними з можливістю закриття отвору одних з дверей, коли інші двері залишаються відкритими. Застосування такого дверного блока становить інтерес, якщо зазначені другі двері виконані у вигляді жорстких дверей, переміщення яких між закритим положенням і відкритим положенням відбувається відносно повільно. Якщо проходження людей або проїзд транспортних засобів через 7 79608 цей отвір відбувається досить часто, відкриття або закриття цих жорстких дверей призводить до значної втрати часу, оскільки доводиться чекати, коли відкриються ці жорсткі двері. Наявність гнучких дверей, які виконані з можливістю швидкого відкриття або закриття, дозволяє усун ути цей недолік. Так, жорсткі двері залишають у відкритому положенні, якщо очікується відносно інтенсивний рух, і ці двері закривають на ніч, коли не очікується жодного руху. Додатковою перевагою застосування гнучких дверей є доволі обмежений простір, необхідний для їх встановлення. Переважно гнучкі двері містять стулку, бічні краї якої взаємодіють з напрямними доріжками, виконаними по обидва боки отвору з можливістю закриття отвору цією стулкою. Під словом «стулка» в рамках даного винаходу слід розуміти будьякий плоский елемент незначної товщини, виконаний, щонайменше, частково гнучким, пружним, що, у випадку потреби, містить декілька поперечних жорстких зон, такий як брезент, сітка проти комарів або інших комах, смуга з пластику, тканина, решітка або металевий лист тощо. Разом з тим необхідно відзначити, що перевага надається гнучким стулкам, виконаним, наприклад, з брезенту. У даному випадку на фігурах показана виконана з брезенту стулка, бічні краї якої містять, наприклад, буртик або ряд невеличких жорстких блоків, шарнірно сполучених один з одним. На Фіг.1-3 показаний перший варіант виконання дверного блока відповідно до даного винаходу, що містить гнучкі двері 1 і жорсткі двері 2, виконані з можливістю закриття отвору 3 у стінці 4. Гнучкі двері 1 містять стулку 9 і дві напрямні доріжки 5 і 6, виконані по обидва боки від отвору 3, по яких переміщаються бічні краї 7 і 8 стулки 9, коли ця стулка 9 переміщається між закритим положенням і відкритим положенням. Над отвором 3 встановлений барабан 10, навколо якого намотується стулка 9 під час свого руху у напрямку відкритого положення і з якого вона розмотується під час переміщення у напрямку закритого положення. Переважно з цією метою передбачені привідні засоби, не показані на фігура х. Напрямні доріжки 5 і 6 переважно виконані пружними стосовно стінки 4 таким чином, щоб при переміщенні стулки 9 у закрите положення напрямні доріжки 5 і 6 прагнули наблизитися одна до одної для того, щоб відстань між ними відповідала ширині стулки 9. Коли гнучкі двері 1 знаходяться у відкритому положенні і, отже, стулка 9 намотана на барабан 10, напрямні доріжки 5 і 6 автоматично відходять і віддаляються одна від одної за рахунок пружності їх монтажу, щоб звільнити отвір 3. Жорсткі двері 2, виконані у вигляді секційних дверей, що містять послідовний набір секцій 11, шарнірно сполучених одна з одною, розташовані в основному вздовж гнучких дверей 1 таким чином, щоб останні знаходилися між цими жорсткими дверима 2, з одного боку, і отвором 3 та стінкою 4, з іншого боку. У місці взаємного шарнірного з'єднання секцій 11 встановлені ролики 12, які переміщаються у 8 відповідних напрямних доріжках 13 і 14. Ці напрямні доріжки 13 і 14 виконані, по суті, вертикально по обидва боки від отвору 3 і вигн уті у місці верхньої частини отвору 3, розташовуючись тут у поперечному напрямку стосовно стінки 4. Напрямні доріжки 5 і 6 гнучких дверей 1 виконані між напрямними доріжками 13 і 14 жорстких дверей 2 і стінкою 4. Таким чином, напрямні доріжки 5 і 6 гнучких дверей 1 утворюють ущільнювальне з'єднання між стінкою 4 і жорсткими дверима 2, коли останні знаходяться у закритому положенні, як схематично показано на Фіг.2. Зокрема, у закритому положенні жорстких дверей бічні краї секцій 11 спираються на напрямні доріжки 5 і 6 гнучких дверей 1, переважно трохи стискаючи ці напрямні доріжки 5 і 6, виконані з відносно пружного матеріалу. Коли гнучкі двері 1 знаходяться у відкритому положенні, нижній край 16 стулки 9 знаходиться над отвором 3 між верхньою секцією 11 жорстких дверей 2 і стінкою 4, утворюючи, таким чином, ущільнення між жорсткими дверима і стінкою 4, розташованою над отвором 3. Зокрема, нижній край 16 стулки 1 виявляється затисненим між стінкою 4 і відповідною секцією 11 жорстких дверей, коли останні знаходяться у закритому положенні. У зв'язку з цим нижній край 16 стулки 1 переважно оснащений пружним буртиком, виконаним, по суті, по всій ширині стулки 1. Під час відкриття жорстких дверей 2 нижній край 17 цих дверей відходить від стінки 4 таким чином, щоб стулка 9 гнучких дверей могла легко переміщатися усередині щілини 31, що утворюється між стінкою 4 і нижнім краєм 17 жорстких дверей 2. Таким чином, ця щілина 31 присутня тільки при відкритому положенні жорстких дверей і відсутня при закритому положенні цих дверей. Коли жорсткі двері 2 знаходяться у відкритому положенні, а гнучкі двері 1 знаходяться у закритому положенні, необхідно, щоб останні герметично закривали отвір 3. Для цього частина стулки 1, що знаходиться у місці нижнього краю 17 жорстких дверей при відкритому положенні останніх, виконана з можливістю упирання у цей нижній край 17. Таким способом уникають утворення простору між стулкою 9 і стінкою 4 над отвором 3. Такий простір міг би утворитися, наприклад, коли під дією протягу або при легкому натисненні стулка 9 відходить від стінки 4 над отвором 3. Для забезпечення постійного контакту між стулкою 9 і стінкою 4, розташованою над отвором 3, коли гнучкі двері знаходяться у закритому положенні, переважно на цій стінці 4 виконують напрямну поверхню практично по всій ширині стулки 1. Ця напрямна поверхня може бути утворена, наприклад, стовщенням 18, виконаним над отвором 3 у тому місці, де стулка 1 входить у контакт із стінкою 4. Таким чином, це стовщення забезпечує, з одного боку, ковзання з мінімальним тертям стулки 9 під час закриття або відкриття стулки і, з другого боку, утворює ущільнення між стулкою 9 і стінкою 4. Аналогічним чином можна виконати напрямну поверхню на нижньому краї 17 жорстких дверей 2 для забезпечення ковзання стулки 9 по цьому ни 9 79608 жньому краю 17 під час руху опускання і підіймання стулки 9. На Фіг.4-11 показаний другий варіант виконання дверного отвору відповідно до даного винаходу з класичними секційними дверима і гнучкими дверима 1, у якому напрямні доріжки 5 і 6 останніх закріплені в отворі 3. Це показано на Фіг.6, 7 і 8. Напрямні доріжки 5 і 6 гнучких дверей містять, зокрема, профіль, що має дві паралельні полиці, сполучені одна з одною у їхньому поздовжньому напрямку центральною поперечиною, при цьому даний профіль у перерізі має Η-подібну форму. Краї однієї з полиць загнуті у бік перебуваючих навпроти країв іншої полиці, утворюючи, таким чином, два канали 19 і 20. В одному з цих каналів 19 відповідний край 7 або 8 стулки 9 може переміщатися під час закриття або відкриття гнучких дверей 1, тоді як в іншому каналі 20 закріплюють монтажну смугу 21. Монтажна смуга 21 закріплена в отворі 3 на стінці 4. Як показано на фігурах, монтажна смуга 21 містить бічні краї 22 і 23, що мають товщину, яка перевищує то вщин у частини смуги 21, що знаходиться між цими краями 22 і 23. Край 23 монтажної смуги 21 закріплений на стінці в отворі 3 за допомогою кріпильної планки 24 таким чином, що монтажна смуга 21 затиснена між кріпильною планкою 24 і стінкою 4. Інший край 22 монтажної смуги 21 утримується у відповідному каналі 20 зазначеного профілю. Монтажну смугу 21 виконують з гнучкого або, переважно, з пружного матеріалу, наприклад, такого як еластомер, поліпропілен або поліуретан. Зазначений профіль переважно виконують з відносно гнучкого матеріалу таким чином, щоб цей профіль міг згинатися або трохи скручуватися, підтримуючи рівномірний натяг стулки При відкритому положенні гнучких дверей 1 і жорстких дверей 2, як показано на Фіг.8, монтажна смуга 21 виявляється витягнутою і ви ходить за межі отвору 3. Під час закриття гнучких дверей 1 за допомогою руху підіймання стулки 9, ширина якої менше ширини отвору 3, профілі на обох боках отвору 3 поступово сходяться у напрямку один до одного, згинаючи відповідні монтажні смуги 21. Це показано на Фіг.7. З урахуванням того, що монтажні смуги 21 прагнуть до витягування, стулка 9 постійно залишається натягнутою у своєму закритому положенні. Під час відкриття гнучких дверей 1 за допомогою руху підіймання стулки 9 монтажні смуги 21 поступово відновлюють своє ви тягнуте положення, як показано на Фіг.8. Коли гнучкі двері 1 знаходяться у відкритому положенні, а жорсткі двері 2-у закритому положенні, як показано на Фіг.6, монтажна смуга 21 згинається і спирається згаданим профілем на поверхню перетинів 11 жорстких дверей 2. Таким способом монтажна смуга 21 і даний профіль утворюють ущільнювальне з'єднання між стінкою 4 і жорсткими дверима 2. На Фіг.5 і 10 показаний дверний блок відповідно до даного винаходу з жорсткими дверима у відкритому положенні і гнучкими дверима у закри 10 тому положенні. Нижній край 17 жорстких дверей 2 містить напрямну поверхню, утворену валиком 25, який, у випадку потреби, виконаний з можливістю обертання навколо своєї осі і виконаний вздовж цього нижнього краю 17 по довжині, практично відповідній ширині стулки 9. Переважно валик 25 утворений послідовним рядом роликів із спільною віссю. Ця напрямна поверхня дозволяє стулці ковзати з мінімальним тертям по нижньому краю 17 жорстких дверей 2 під час переміщення стулки 9 у напрямку її закритого положення або відкритого положення. Крім того, стулка 9 спирається на цю напрямну поверхню або, зокрема, на валик 25 у своєму закритому положенні, забезпечуючи таким чином відсутність простору, який міг би утворитися між стулкою 9 і частиною стінки 4, розташованою над отвором 3. Ця частина стінки 4, розташована над отвором 3, також містить напрямну поверхню, утворену валиком 25, по якому може ковзати стулка під час свого переміщення у напрямку закритого положення або відкритого положення. Для забезпечення герметичного з'єднання між стулкою 9 і, з одного боку, нижнім краєм 17 жорстких дверей 2, а, з другого боку, стінкою 4 над отвором 3, стулка 9 містить ущільнювальний елемент 26. Цей ущільнювальний елемент 26 виконаний практично по всій ширині стулки 9 і знаходиться навпроти нижнього краю 17 жорстких дверей 2, коли останні знаходяться у відкритому положенні, а гнучкі двері 1 знаходяться у закритому положенні. Таким чином, цей ущільнювальний елемент 26 виявляється затисненим між нижнім краєм 17 жорстких дверей і частиною стінки 4, розташованою над отвором 3, забезпечуючи необхідне ущільнення. Ущільнювальний елемент 26 може бути виконаний у вигляді здатного стискатися лотока 27, як схематично показано на Фіг.12. Цей лотік 27 сплющується під час намотування стулки 9 на барабан 10 при відкритті отвору 3 і розпрямлюється, коли стулку розмотують з барабана 10 у напрямку закритого положення. На Фіг.13 показаний альтернативний варіант виконання ущільнювального елемента 26. Ущільнювальний елемент, зокрема, містить буртик 28 з пружного матеріалу, затиснений між стінкою і нижнім краєм других дверей, коли останні знаходяться у відкритому положенні, а гнучкі двері знаходяться у закритому положенні. Для переміщення стулки 9 за допомогою руху підіймання або опускання передбачені привідні засоби, що містять зубчасте колесо 29, Маємо діє із зубчастою рейкою 30, виконаною уздовж бічного краю стулки 9, як схематично показано на Фіг.7. Зубчасте колесо 29 встановлене над напрямними доріжками 13 і 14 жорстких дверей 2 і приводиться до руху електродвигуном, не показаним на Фігурі. Напрямні доріжки 5 і 6 розташовані поряд з цим зубчастим колесом 29. Враховуючи, що ширина стулки 9 менше відстані між напрямними доріжками 5 і 6, по яких переміщається стулка 9, ці напрямні доріжки 5 і 6 незначною мірою скручу 11 79608 ються в зоні між отвором 3 і зубчастим колесом 29, коли гнучкі двері 1 і жорсткі двері 2 знаходяться у відкритому положенні. Нижня частина стулки 9 і нижній край 16 постійно утримуються в напрямних доріжках 5 і 6. Це схематично показане на Фіг.11 і 14. На Фіг.14, зокрема, пунктиром і штрихами показана траєкторія напрямних доріжок гнучких дверей 1, тоді як отвір 3 показаний штриховою лінією. Під час відкриття гнучких дверей 1 стулка 3 може намотуватися на барабан або стулку 9 можна протягувати над горизонтальною частиною напрямних доріжок 13 і 14 жорстких дверей, як схематично показано на Фіг.4-11. Особливий інтерес становить варіант, згідно з яким дверний блок, відповідно до даного винаходу, виконаний з вже існуючих дверей, що містять, щонайменше, один жорсткий нижній край. Наприклад, коли перед отвором існують секційні двері, то між цими наявними дверима і стінкою можна встановити гнучкі двері. Зокрема, коли секційні двері переміщають за допомогою руху підіймання у напрямку відкритого положення, ці секційні двері відходять від стінки, утворюючи, таким чином, у відкритому положенні щілину між стінкою над отвором і нижнім краєм дверей. Ця щілина, як правило, має ширину порядку 1-4см. Дверний блок, відповідно до даного винаходу, у цьому випадку виконують шля хом монтажу двох напрямних доріжок для гнучких дверей по обидва боки від отвору у зазначеній щілині між нижнім краєм секційних дверей і частиною стінки, розташованою над отвором. Барабан для намотування стулки закріплюють, наприклад, на стінці над отвором у положенні, що забезпечує переміщення у зазначеній щілині між закритим положенням і відкритим положенням, коли секційні двері знаходяться у відкритому положенні. Таким способом встановлюють гнучкі двері, які взаємодіють з секційними дверима, зберігаючи початкову висоту проходу, що залишається під секційними дверима, коли останні знаходяться у відкритому положенні. На Фіг.15-19 показаний такий дверний блок. Як показано на Фіг.15 і 16, коли секційні двері 2 знаходяться у закритому положенні, вони розташовуються навпроти стінки 4 навколо отвору 3, забезпечуючи герметичність між цією стінкою 4 і секційними дверима 2. Під час руху підіймання секційних дверей 2 у напрямку відкритого положення секції 11 цих дверей поступово відходять від стінки 4. Таким чином, як вже було зазначене вище, між стінкою 4 і нижнім краєм 17 у відкритому положенні секційних дверей утворюється щілина 31, як показано на Фіг.17 і 18. Гнучкі двері 1, що містять стулку 9, виконану з брезенту, встановлюються між секційними дверима 2 і стінкою 4 таким чином, що напрямні доріжки 5 і 6 гнучких дверей 1 знаходяться усередині цієї щілини 31 і під час руху підіймання або опускання стулки 9 між їх закритим положенням та відкритим положенням забезпечена можливість переміщення у цій щілині 31. У варіанті виконання даного винаходу, показаному на Фіг.15-19, напрямні доріжки 5 і 6 гнучких 12 дверей 1 встановлені аналогічно варіанту, показаному на Фіг.4-11. Коли секційні двері 2 знаходяться у закритому положенні, верхня секція 11' цих дверей трохи нахилена стосовно до стінки 4. Таким чином, між стінкою 4 і цією верхньою секцією 11' утворюється простір, в якому розташовані напрямні доріжки 5 і 6 гнучких дверей 1. На верхньому краї 33 верхньої секції 11' встановлена гнучка прокладка 32, яка розташована уздовж цієї секції 11' між нею та стінкою 4, коли секційні двері 2 знаходяться у відкритому положенні. Під час закриття секційних дверей 2 ця прокладка пружно деформується у місці, в якому напрямні доріжки 5 і 6 гнучких дверей 1 проходять через простір між стінкою 4 і секційними дверима 2, як показано схематично на Фіг.17. Таким чином, між верхньою секцією 11' секційних дверей 2 і стінкою 4 забезпечується ущільнення, незважаючи на те, що між цією секцією 11' і стінкою 4 проходять напрямні доріжки 5 і 6 гнучких дверей 1. Очевидно, що не обов'язково, щоб верхня секція 11' була похилою стосовно стінки 4 у закритому положенні секційних дверей 2. Можна, наприклад, у цій верхній секції 11' або у стінці 4 у місці розташування напрямних доріжок 5 і 6 гнучких дверей 1 виконати виріз, в якому встановлені ці доріжки, коли секційні двері 2 знаходяться у закритому положенні. Внаслідок того, що щілина 31 між стінкою 4 і нижнім краєм 17 секційних дверей 2 використовується як напрямна для стулки 9 гнучких дверей 1, привідні засоби, що містять барабан 10, для гнучких дверей 1 можуть бути встановлені над секційними дверима 2. Таким чином, початкова висота проходу в отворі 3 під секційними дверима 2 не зменшується при встановленні гнучких дверей відповідно до даного винаходу. На Фіг.20 показаний інший варіант виконання відповідно до даного винаходу. Цей дверний блок містить гнучкі двері 1 і жорсткі двері 2, виконані, зокрема, у вигляді класичних відкидних дверей, що застосовуються, наприклад, для закриття гаража. Коли ці жорсткі двері 2 закриті, вони щільно притискаються до стінки 4 в отворі 3, тоді як при відкритому положенні цих жорстких дверей 2 між їхнім нижнім жорстким краєм 17 і частиною стінки 4 над отвором 3 утворюється щілина 31. Напрямні доріжки 5 і 6 закріплені в отворі 3, і вони розташовані у зазначеній щілині 31. Коли стулка 9 гнучких дверей 1 переміщається між відкритим положенням і закритим положенням, вона спирається у нижній край 17 жорстких дверей 2 та у стінку 4 над отвором 3. Таким чином, стулка 9 переміщається в щілині 31. В альтернативному варіанті виконання дверного блока, відповідно до даного винаходу, передбачають наявність гнучкого ущільнювального фартуха, закріпленого вздовж нижнього жорсткого краю 17 других дверей 2. Коли другі двері знаходяться у відкритому положенні, цей фартух ущільнює щілину 31 між жорстким нижнім краєм 17 і стінкою 4. Під час руху опускання стулки 9 гнучких дверей 1 у напрямку закритого положення цей фартух піддається напруженню вигину під дією 13 нижнього краю 16 стулки 9, за рахунок чого остання направляється між стінкою 4 і фартухом. Коли другі двері знаходяться у закритому положенні, фартух забезпечує герметичність між нижнім краєм 17 цих дверей і підлогою. Саме собою зрозуміло, що даний винахід не обмежується варіантами виконання, описаними вище і проілюстрованими кресленнями, що додаються, і не виходячи за рамки даного винаходу, можна передбачити інші варіанти. Так, наприклад, вищезазначений профіль і монтажна смуга 21 можуть бути виконані у вигляді єдиної деталі. 79608 14 Хоча всі описані варіанти виконання належать до дверного блока, що містить перші двері і другі двері, які являють собою секційні двері або відкидні двері, зрозуміло, що ці другі двері можуть бути будь-якими дверима, що містять жорсткий або напівжорсткий нижній край. Зокрема, ці другі двері можуть бути , наприклад, гнучкими дверима з жорстким нижнім краєм. У деяких випадках напрямна доріжка 5 або 6 гнучких дверей може бути виконана у вигляді буртика, з яким взаємодіє відповідний бічний край 7 або 8 стулки 9. 15 79608 16 17 79608 18 19 Комп’ютерна в ерстка О.Гапоненко 79608 Підписне 20 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
