Спосіб розпилення рідини відцентровою форсункою
Номер патенту: 84054
Опубліковано: 10.09.2008
Автори: Ніколаєнко Сергій Григорович, Вовк Вячеслав Михайлович, Абрамович Юрій Костянтинович
Формула / Реферат

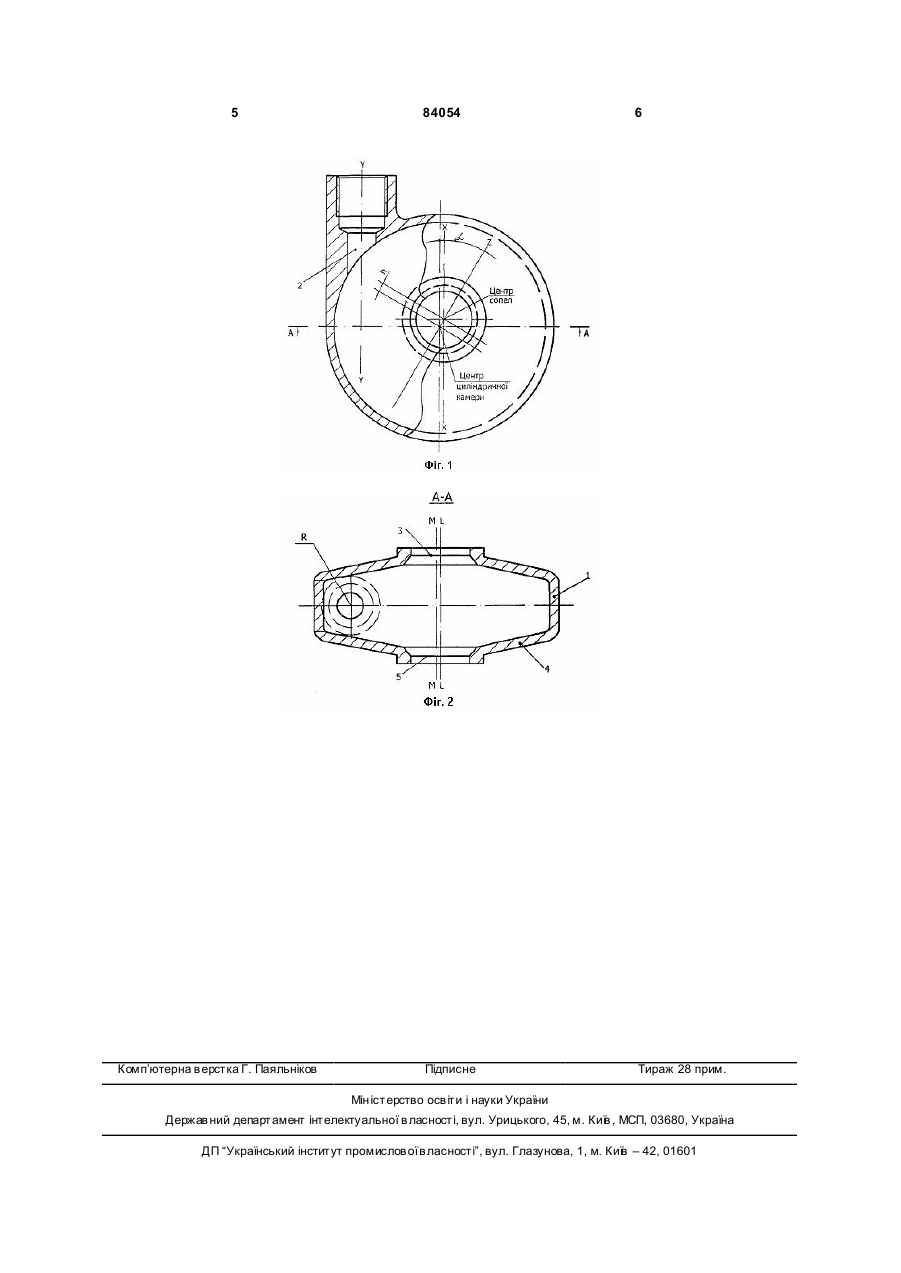

Спосіб розпилення рідини відцентровою форсункою, що містить подачу її потоку підтиском в тангенціальний вхідний канал, закручування в циліндровій камері форсунки і одночасну подачу через протилежно розташовані сопла з розділенням за допомогою сопел на окремі струмені і утворення із зовнішніх сторін факелів розпилення, а в потоці закрученої рідини, спільної з факелами розпилення внутрішньої повітряної порожнини, який відрізняється тим, що зміною тиску вісь L-L факелів розпилення зміщують відносно вертикальної осі М-М, яка проходить через центр циліндрової камери форсунки, на відстань h, рівну 0,05-0,2R, і розташовують у вертикальній площині Z, що проходить через центри сопел під кутом , що становить 15-35° з горизонтальною віссю Х-Х, паралельною подовжній осі Y-Y тангенціального вхідного каналу, де R - радіус вхідного отвору тангенціального вхідного каналу.
Текст

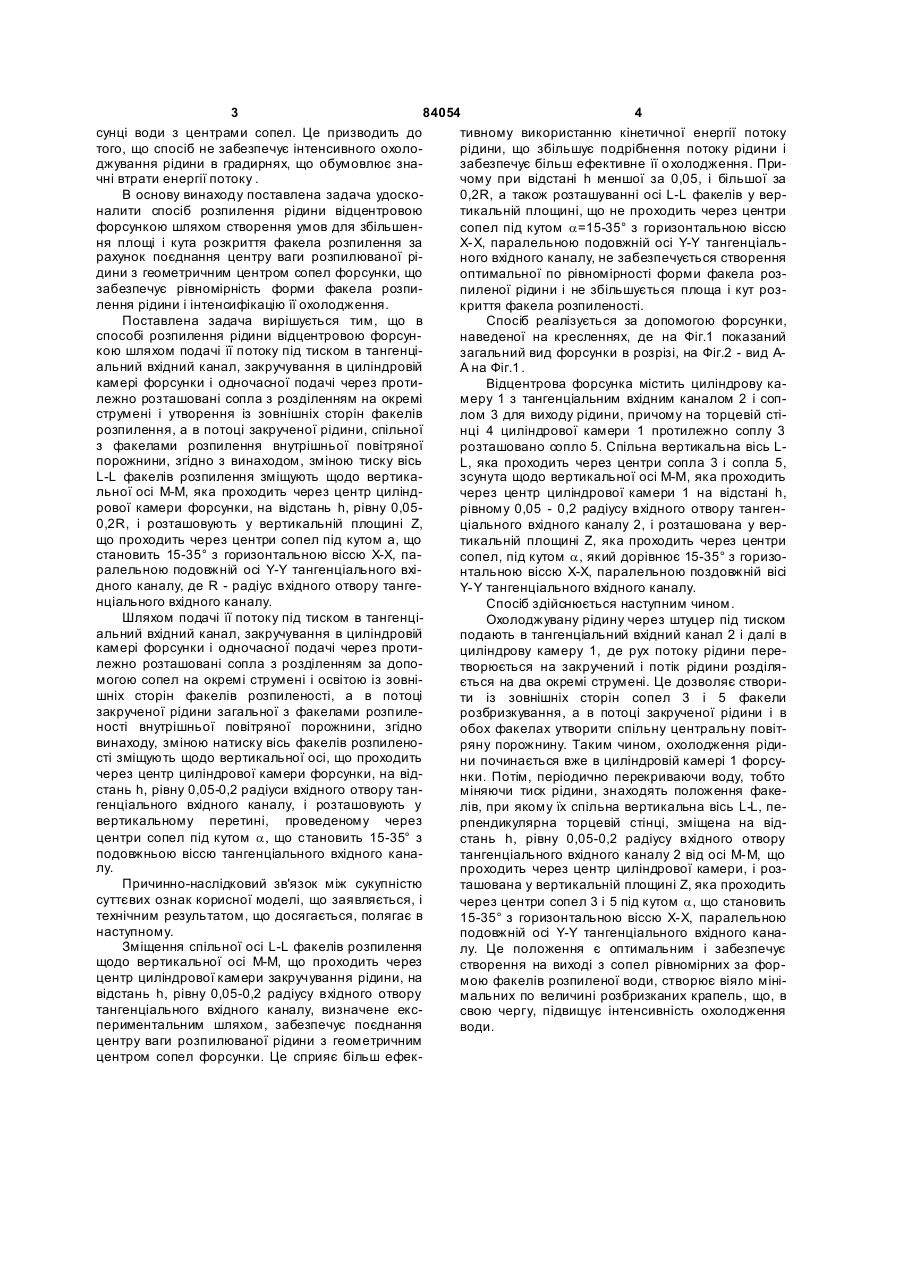

Спосіб розпилення рідини відцентровою форсункою, що містить подачу її потоку під тиском в тангенціальний вхідний канал, закручування в циліндровій камері форсунки і одночасну подачу через протилежно розташовані сопла з розділенням за допомогою сопел на окремі струмені і утворення із зовнішніх сторін факелів розпилення, а в потоці закрученої рідини, спільної з факелами розпилення внутрішньої повітряної порожнини, який відрізняє ться тим, що зміною тиску вісь L-L факелів розпилення зміщують відносно вертикальної осі М-М, яка проходить через центр циліндрової камери форсунки, на відстань h, рівну 0,05-0,2R, і розташовують у вертикальній площині Z, що проходить через центри сопел під кутом a , що становить 15-35° з горизонтальною віссю Х-Х, паралельною подовжній осі Y-Y тангенціального вхідного каналу, де R - радіус вхідного отвору тангенціального вхідного каналу. Винахід стосується теплоенергетики і призначений для розпилення рідини в градирнях, бризкальних басейнах систем зворотного водопостачання підприємств, системах скидання тепла ТЕС і АЕС до атмосфери. Відомий спосіб розпилення рідини шляхом подачі її потоку під тиском, закручування і розділення потоку на окремі струмені з поданням через протилежно розташовані сопла [див. патент України №263 на корисну модель, МКВ6 В05В 1/34, Бюл. №6, 1998 р.]. Недоліком способу є те, що верхній факел розпилення утворюється меншим за нижній, оскільки центр ваги закручуваної у форсунці рідини не співпадає з центрами сопел, що не дозволяє створити факел розпилення рівномірної форми, і, як наслідок, добитися інтенсивного охолодження рідини в градирнях. Найближчим за технічною сутністю і технічним результатом, що досягається, до винаходу, що заявляється, є спосіб розпилення рідини шляхом подачі її потоку під тиском, закручування і розді лення на окремі струмені, при цьому закручений потік рідини подають одночасно через протилежно розташовані сопла, створюючи з їх зовнішніх сторін факели розбризкування, причому в обох факелах розбризкування і в потоці закрученої рідини утворюють спільну центральну повітряну порожнину [див. патент України на винахід №17774, МКВ6 В05В 1/34, Бюл. №5, 1997 р.]. Суттєвими ознаками найближчого аналогу, які збігаються з суттєвими ознаками винаходу, що заявляється, є: подача потоку рідини під тиском в тангенціальний вхідний канал, закручування в циліндровій камері форсунки і одночасна подача через протилежно розташовані сопла з розділенням на окремі струмені, утворення із зовнішніх сторін факелів розпилення, а в потоці закрученої рідини, спільної з факелами розпилення, утворення внутрішньої повітряної порожнини. Недоліком найближчого аналогу є недостатні площа та кут розкриття утворених факелів розпилення, їх нерівномірна форма, що обумовлено неспівпаданням центру ваги закручуваної у фор (19) UA (11) 84054 (13) (21) a200609581 (22) 05.09.2006 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) АБРАМОВИЧ ЮРІЙ КОСТЯНТИНОВИЧ, UA, НІКОЛАЄНКО СЕРГІЙ ГРИГОРОВИЧ, UA, ВОВК ВЯЧЕСЛАВ МИХАЙЛОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "УКРАЇНСЬКИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ", UA, ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НВП ЕНЕРГІЯ'', U A (56) UA 17774 A, 6 B05B 1/34, 31.10.1997 UA 263 U, 7 B05B 1/34, 25.12.1998 UA 552 U, 6 B05B 1/34, 15.09.2000 UA 13243 U, 8 B05B 1/34, 15.03.2006 SU 1416195 A1, 4 B05B 1/34, 15.08.1988 SU 1620151 A1, 5 B05B 1/34, 15.01.1991 SU 1166832 A, 4 B05B 1/34, 15.07.1985 GB 760972, B05B, 07.11.1956 US 3532271, 06.10.1970 US 3771728, B05B 1/34, 13.11.1973 C2 1 3 84054 4 сунці води з центрами сопел. Це призводить до тивному використанню кінетичної енергії потоку того, що спосіб не забезпечує інтенсивного охолорідини, що збільшує подрібнення потоку рідини і джування рідини в градирнях, що обумовлює зназабезпечує більш ефективне її о холодження. Причні втрати енергії потоку . чому при відстані h меншої за 0,05, і більшої за В основу винаходу поставлена задача удоско0,2R, а також розташуванні осі L-L факелів у верналити спосіб розпилення рідини відцентровою тикальній площині, що не проходить через центри форсункою шляхом створення умов для збільшенсопел під кутом a=15-35° з горизонтальною віссю ня площі і кута розкриття факела розпилення за Х-Х, паралельною подовжній осі Y-Y тангенціальрахунок поєднання центру ваги розпилюваної ріного вхідного каналу, не забезпечується створення дини з геометричним центром сопел форсунки, що оптимальної по рівномірності форми факела роззабезпечує рівномірність форми факела розпипиленої рідини і не збільшується площа і кут розлення рідини і інтенсифікацію її охолодження. криття факела розпиленості. Поставлена задача вирішується тим, що в Спосіб реалізується за допомогою форсунки, способі розпилення рідини відцентровою форсуннаведеної на кресленнях, де на Фіг.1 показаний кою шляхом подачі її потоку під тиском в тангенцізагальний вид форсунки в розрізі, на Фіг.2 - вид Аальний вхідний канал, закручування в циліндровій А на Фіг.1 . камері форсунки і одночасної подачі через протиВідцентрова форсунка містить циліндрову калежно розташовані сопла з розділенням на окремі меру 1 з тангенціальним вхідним каналом 2 і сопструмені і утворення із зовнішніх сторін факелів лом 3 для виходу рідини, причому на торцевій стірозпилення, а в потоці закрученої рідини, спільної нці 4 циліндрової камери 1 протилежно соплу 3 з факелами розпилення внутрішньої повітряної розташовано сопло 5. Спільна вертикальна вісь Lпорожнини, згідно з винаходом, зміною тиску вісь L, яка проходить через центри сопла 3 і сопла 5, L-L факелів розпилення зміщують щодо вертиказсунута щодо вертикальної осі М-М, яка проходить льної осі М-М, яка проходить через центр циліндчерез центр циліндрової камери 1 на відстані h, рової камери форсунки, на відстань h, рівну 0,05рівному 0,05 - 0,2 радіусу вхідного отвору танген0,2R, і розташовують у вертикальній площині Z, ціального вхідного каналу 2, і розташована у верщо проходить через центри сопел під кутом а, що тикальній площині Z, яка проходить через центри становить 15-35° з горизонтальною віссю Х-Х, пасопел, під кутом a, який дорівнює 15-35° з горизоралельною подовжній осі Y-Y тангенціального вхінтальною віссю Х-Х, паралельною поздовжній вісі дного каналу, де R - радіус вхідного отвору тангеY-Y тангенціального вхідного каналу. нціального вхідного каналу. Спосіб здійснюється наступним чином. Шляхом подачі її потоку під тиском в тангенціОхолоджувану рідину через штуцер під тиском альний вхідний канал, закручування в циліндровій подають в тангенціальний вхідний канал 2 і далі в камері форсунки і одночасної подачі через протициліндрову камеру 1, де рух потоку рідини перележно розташовані сопла з розділенням за допотворюється на закручений і потік рідини розділямогою сопел на окремі струмені і освітою із зовніється на два окремі струмені. Це дозволяє створишніх сторін факелів розпиленості, а в потоці ти із зовнішніх сторін сопел 3 і 5 факели закрученої рідини загальної з факелами розпилерозбризкування, а в потоці закрученої рідини і в ності внутрішньої повітряної порожнини, згідно обох факелах утворити спільну центральну повітвинаходу, зміною натиску вісь факелів розпиленоряну порожнину. Таким чином, охолодження рідисті зміщують щодо вертикальної осі, що проходить ни починається вже в циліндровій камері 1 форсучерез центр циліндрової камери форсунки, на віднки. Потім, періодично перекриваючи воду, тобто стань h, рівну 0,05-0,2 радіуси вхідного отвору танміняючи тиск рідини, знаходять положення факегенціального вхідного каналу, і розташовують у лів, при якому їх спільна вертикальна вісь L-L, певертикальному перетині, проведеному через рпендикулярна торцевій стінці, зміщена на відцентри сопел під кутом a, що становить 15-35° з стань h, рівну 0,05-0,2 радіусу вхідного отвору подовжньою віссю тангенціального вхідного канатангенціального вхідного каналу 2 від осі М-М, що лу. проходить через центр циліндрової камери, і розПричинно-наслідковий зв'язок між сукупністю ташована у вертикальній площині Z, яка проходить суттєвих ознак корисної моделі, що заявляється, і через центри сопел 3 і 5 під кутом a, що становить технічним результатом, що досягається, полягає в 15-35° з горизонтальною віссю Х-Х, паралельною наступному. подовжній осі Y-Y тангенціального вхідного канаЗміщення спільної осі L-L факелів розпилення лу. Це положення є оптимальним і забезпечує щодо вертикальної осі М-М, що проходить через створення на виході з сопел рівномірних за форцентр циліндрової камери закручування рідини, на мою факелів розпиленої води, створює віяло мінівідстань h, рівну 0,05-0,2 радіусу вхідного отвору мальних по величині розбризканих крапель, що, в тангенціального вхідного каналу, визначене екссвою чергу, підвищує інтенсивність охолодження периментальним шляхом, забезпечує поєднання води. центру ваги розпилюваної рідини з геометричним центром сопел форсунки. Це сприяє більш ефек 5 Комп’ютерна в ерстка Г. Паяльніков 84054 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of liquid atomization by centrifugal atomizer
Автори англійськоюAbramovych Yurii Kostiantynovych, Nikolaienko Serhii Hryhorovych, Vovk Viacheslav Mykhailovych
Назва патенту російськоюСпособ распыления жидкости центробежной форсункой
Автори російськоюАбрамович Юрий Константинович, Николаенко Сергей Григорьевич, Вовк Вячеслав Михайлович
МПК / Мітки
МПК: F23D 11/00, B05B 1/34
Мітки: розпилення, відцентровою, форсункою, рідини, спосіб
