Відцентрова форсунка

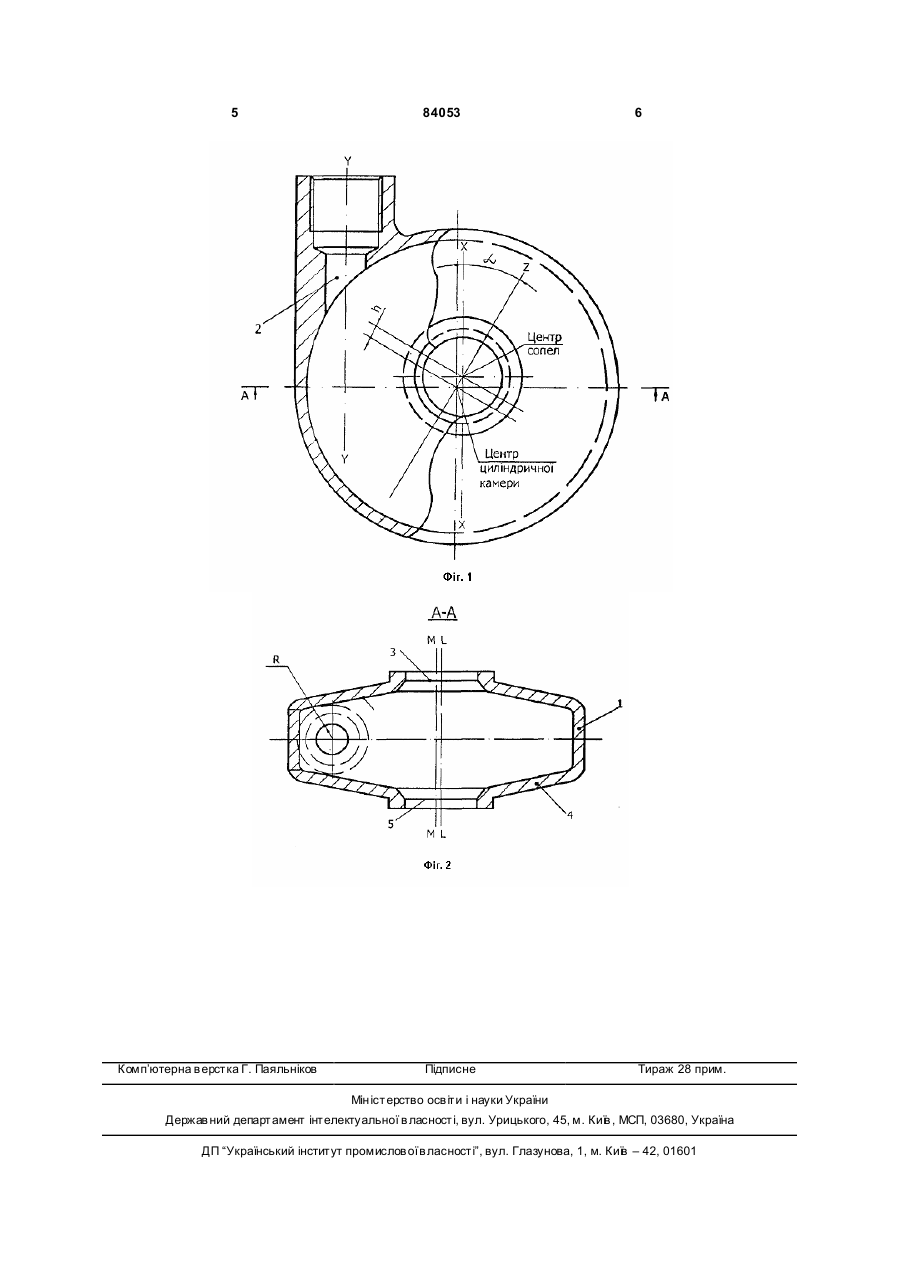

Відцентрова форсунка, що містить циліндрову камеру з тангенціальним вхідним каналом і соплом для витікання рідини, на торцевій стінці якої, розташованої протилежно соплу, розміщене додаткове сопло, яка відрізняється тим, що центри сопел розміщені на спільній вертикальній осі L-L на відстані h від вертикальної осі М-М, яка проходить через центр циліндричної камери, та розташовані у вертикальній площині Z, яка проходить через центри сопел під кутом α, що становить 15-35°, з горизонтальною віссю Х-Х, паралельною поздовжній осі Y-Y тангенціального вхідного каналу, причому h дорівнює 0,05-0,2R, де R - радіус вхідного отвору тангенціального вхідного каналу. Винахід стосується теплоенергетики, зокрема форсунок для розпилення і охолодження рідини, і може використовуватися в градирнях, а також на інших промислових об'єктах, де потрібне розпилення води або іншої рідини. Відома відцентрова форсунка для охолодження рідини, що містить циліндрову камеру з тангенціальним вхідним каналом і кільцем, виконаним з можливістю повороту, усередині якого розташовано сопло, причому циліндрова камера забезпечена додатковим кільцем з соплом у середині, розташованим протилежно першому, при цьому обидва кільця виконані з можливістю їх фіксації до циліндрової камери. [див. патент України на корисну модель № 348, МПК6 В05В 1/34, Бюл. № 4, 1999 p.] Недоліком відомої форсунки є складність конструкції, яка містить значну кількість елементів, а також необхідність ручного регулювання встановлення кожного сопла, що приводить до не співпадання центру ваги закручуваної у форсунці води з центром сопла, а це, у свою чергу, до викривлення факела розпиленості, що знижує ефективність охолоджування води і надійність пристрою при експлуатації. Найближчою за технічною сутністю і технічним результатом, що досягається, до винаходу, що заявляється, є відцентрова форсунка для охолодження рідини, що містить циліндрову камеру з тангенціальним вхідним каналом і кільцем, закріпленим в циліндровій камері, виконаним з можливістю повороту, в середині якого знаходиться сопло. Циліндрова камера забезпечена додатковим кільцем, встановленим з протилежної сторони, причому обидва кільця розташовані ексцентричне щодо геометричного центру циліндрової камери, а їх сопла розташовані ексцентричне щодо геометричного центру [Див. патент України на корисну модель № 552, МКВ6 В05В 1/34, Бюл. № 4, 2000р.]. Суттєвими ознаками прототипу, що збігаються з суттєвими ознаками винаходу, що заявляється, є циліндрова камера з тангенціальним вхідним каналом і соплом для витікання рідини, на торцевій стінці якої, розташованій протилежно соплу, розташовано додаткове сопло. Недоліком прототипу є те, що центр ваги закручуваної в циліндровій камері води не співпадає з геометричним центром сопла форсунки, оскільки не враховується те, що тангенціальний вхідний канал зміщує геометричний центр форсунки. Це призводить до того, що форсунка не забезпечує (19) UA (11) 84053 (13) C2 (21) a200609580 (22) 05.09.2006 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) АБРАМОВИЧ ЮРІЙ КОСТЯНТИНОВИЧ, UA, НІКОЛАЄНКО СЕРГІЙ ГРИГОРОВИЧ, UA, ВОВК ВЯЧЕСЛАВ МИХАЙЛОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "УКРАЇНСЬКИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ", UA, ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НВП ЕНЕРГІЯ'', U A (56) UA 348 U, B05B 1/34, 19.07.1999 UA 552 U, B05B 1/34, 15.09.2000 UA 263 U, B05B 1/34, 25.12.1998 UA 13243 U, B05B 1/34, 15.03.2006 SU 1416195, B05B 1/34, 15.08.1988 SU 1620151, B05B 1/34, 15.01.1991 3 84053 4 оптимального збільшення площі і кута розкриття оптимальної по рівномірності форми факела розфакелів розпилення і не дозволяє утворити факепиленої рідини і не збільшується площа і кут розли розпилення рівномірної форми, і, як наслідок, криття факелів розпилювання. Причому, R -радіус добитися інтенсивного охолодження рідини в гравхідного отвор у тангенціального вхідного каналу. дирнях. Винахід пояснюється кресленнями, де на В основу винаходу поставлено задачу Фіг.1 показаний загальний вид форсунки в розрізі, удосконалити конструкцію відцентрової форсунки на 2- вид А-А на Фіг.1. для охолодження рідини шляхом збільшення плоВідцентрова форсунка містить циліндрову кащі і кута розкриття факелів розпилення за рахунок меру 1 з тангенціальним вхідним каналом 2 і сопсуміщення центру ваги розпилюваної рідини з лом 3 для виходу рідини, причому на торцевій стігеометричним центром сопла форсунки. нці 4 циліндрової камери 1 протилежно соплу 3 Поставлена задача вирішується тим, що у відрозташовано сопло 5. Спільна вертикальна вісь Lцентровій форсунці, що містить циліндрову камеру L, яка проходить через центри сопла 3 і сопла 5, з тангенціальним вхідним каналом і соплом для зсунута щодо вертикальної осі М-М, яка проходить витікання рідини, на торцевій стінці якої, розташочерез центр циліндрової камери 1 на відстані h, ваної протилежно соплу, розміщене додаткове рівному 0,05 - 0,2 радіусу вхідного отвору тангенсопло, згідно з винаходом, центри сопел розміщені ціального вхідного каналу 2, і розташована у верна спільній вертикальній вісі L-L на відстані h від тикальній площині Z, яка проходить через центри вертикальної вісі М-М, яка проходить через центр сопел, під кутом а, який дорівнює 15-35° з горизонциліндричної камери, та розташовані у вертикальтальною віссю Х-Х, паралельною поздовжній вісі ній площині Z, яка проходить через центри сопел Y-Y тангенціального вхідного каналу. під кутом а, що становить 15-35° з горизонтальною Відцентрова форсунка працює таким чином. віссю Х-Х, паралельною поздовжній вісі Y-Y тангеРідину з вхідного тангенціального каналу 2 понціального вхідного каналу, причому h дорівнює дають в циліндрову камеру 1. Далі, періодично 0,05-0,2R, де R - радіус вхідного отвор у тангенціазмінюючи тиск рідини, знаходять таке положення льного вхідного каналу. факелів, при якому їх спільна вертикальна вісь L-L, Причинно-наслідковий зв'язок між суттєвими перпендикулярна торцевій стінці, зміщена на відознаками технічного рішення, що заявляється, і стань h, яка дорівнює 0,05 - 0,2 радіусу вхідного технічним результатом, що досягається, полягає в отвору тангенціального вхідного каналу 2 від осі наступному. М-М, яка проходить через центр циліндрової каРозміщення центрів сопел на спільній вертимери 1 і розташована у вертикальній площині Z, кальній вісі L-L на відстані h від вертикальної вісі що проходить через центри сопел 3 та 5 під кутом М-М, яка проходить через центр циліндричної каа, який дорівнює 15-35° з горизонтальною віссю Хмери, та їх розташування у вертикальній площині Х, паралельною поздовжній вісі Y-Y тангенціальZ, яка проходить через центри сопел під кутом а, ного вхідного каналу. У міру наближення рідини до що становить 15-35° з горизонтальною віссю Х-Х, спільної вертикальної осі L-L, що проходить через паралельною поздовжній вісі Y-Y тангенціального центри сопла 3 і сопла 5, її обертальна швидкість вхідного каналу, забезпечує суміщення центру збільшується і на виході з сопел 3 і 5 досягає макваги розпилюваної рідини з геометричним центром симальної величини. На виході з сопел 3 і 5 утвосопла форсунки, що збільшує площу і кут розкритрюється плівка рідини, яка під тиском розпадаєтьтя факелів розпиленості, забезпечує створення ся на краплі. При їх русі в навколишньому оптимальної по рівномірності форми факела розсередовищі вони випаровуються, внаслідок чого їх пиленої рідини, оптимальну циркуляцію повітря, температура знижується, а пара, що утворюється, захоплюваного рідиною, що обертається, тобто відводиться в атмосферу. В приосевій зоні рідини, збільшує випаровування розпиленої рідини, і, в що обертається, утворюється порожнина, яка зарезультаті, інтенсифікацію її охолодження. повнюється повітрям, захоплюваним нею через Причому при відстані h, меншій 0,05 і більшої сопла Зі 5, що збільшує випаровування розпиленої за 0,2 радіусу вхідного отвору тангенціального рідини, і, в результаті, інтенсифікацію її охоловхідного каналу R, а також при розташуванні осі дження. факелів у вертикальній площині, яка проходить не Використання відцентрової форсунки дозвочерез центри сопел під кутом а, який виходить за ляє інтенсифікувати охолодження рідини, підвимежі діапазону 15 - 35° з горизонтальною віссю Хщити її дисперсність і забезпечує підвищення наХ, паралельною поздовжній вісі Y-Y тангенціальдійності і довговічності експлуатації форсунки. ного вхідного каналу, не забезпечується створення 5 Комп’ютерна в ерстка Г. Паяльніков 84053 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
