Верстат для оброблення електричних кабелів

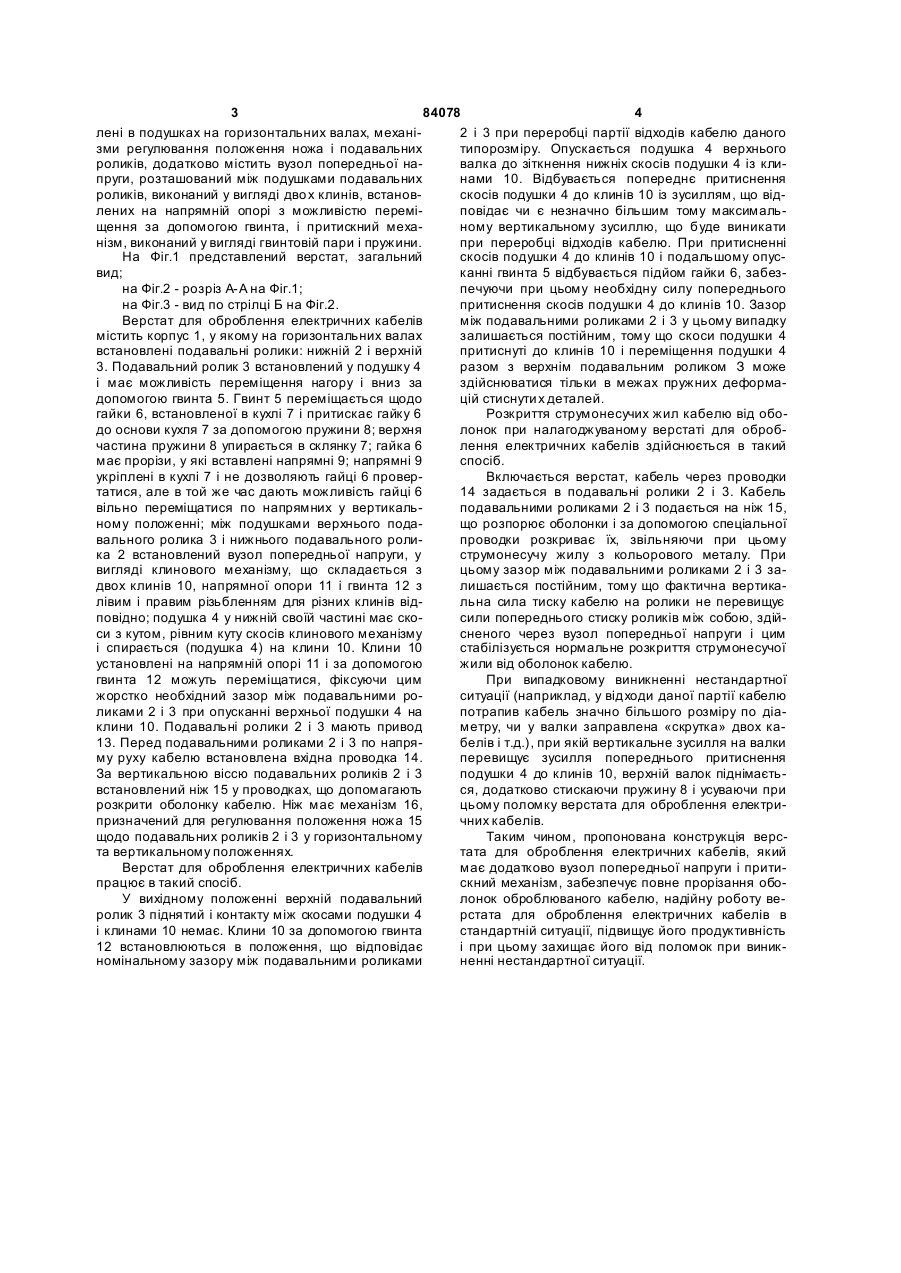

Верстат для оброблення електричних кабелів, який містить корпус, ніж, подавальні ролики, встановлені в подушках на горизонтальних валах, механізми регулювання положення ножа і подавальних роликів, який відрізняється тим, що містить вузол попередньої напруги, розташований між подушками подавальних роликів, виконаний у вигляді двох клинів, встановлених на напрямній опорі з можливістю переміщення за допомогою гвинта, і притискний механізм, виконаний у вигляді гвинтової пари і пружини. (19) (21) a200613718 (22) 25.12.2006 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) ЧЕРНОБАЄВ ВІКТОР МИ ХАЙЛОВИЧ, UA, ЧЕРНОБАЄВ МАКСИМ ВІКТОРОВИЧ, U A (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНИЙ ІНСТИТУТ КОЛЬОРОВИХ МЕТАЛІВ, UA (56) SU 1101941 A, 07.07.1984 SU 1334243 A1, 30.08.1987 SU 1831217 A1, 20.02.1996 WO 83/01350, 14.04.1983 US 4955137, 11.09.1990 3 84078 4 лені в подушках на горизонтальних валах, механі2 і 3 при переробці партії відходів кабелю даного зми регулювання положення ножа і подавальних типорозміру. Опускається подушка 4 верхнього роликів, додатково містить вузол попередньої навалка до зіткнення нижніх скосів подушки 4 із клипруги, розташований між подушками подавальних нами 10. Відбувається попереднє притиснення роликів, виконаний у вигляді дво х клинів, встановскосів подушки 4 до клинів 10 із зусиллям, що відлених на напрямній опорі з можливістю переміповідає чи є незначно більшим тому максимальщення за допомогою гвинта, і притискний механому вертикальному зусиллю, що буде виникати нізм, виконаний у вигляді гвинтовій пари і пружини. при переробці відходів кабелю. При притисненні На Фіг.1 представлений верстат, загальний скосів подушки 4 до клинів 10 і подальшому опусвид; канні гвинта 5 відбувається підйом гайки 6, забезна Фіг.2 - розріз А-А на Фіг.1; печуючи при цьому необхідну силу попереднього на Фіг.3 - вид по стрілці Б на Фіг.2. притиснення скосів подушки 4 до клинів 10. Зазор Верстат для оброблення електричних кабелів між подавальними роликами 2 і 3 у цьому випадку містить корпус 1, у якому на горизонтальних валах залишається постійним, тому що скоси подушки 4 встановлені подавальні ролики: нижній 2 і верхній притиснуті до клинів 10 і переміщення подушки 4 3. Подавальний ролик 3 встановлений у подушку 4 разом з верхнім подавальним роликом З може і має можливість переміщення нагору і вниз за здійснюватися тільки в межах пружних деформадопомогою гвинта 5. Гвинт 5 переміщається щодо цій стиснути х деталей. гайки 6, встановленої в кухлі 7 і притискає гайку 6 Розкриття струмонесучих жил кабелю від ободо основи кухля 7 за допомогою пружини 8; верхня лонок при налагоджуваному верстаті для обробчастина пружини 8 упирається в склянку 7; гайка 6 лення електричних кабелів здійснюється в такий має прорізи, у які вставлені напрямні 9; напрямні 9 спосіб. укріплені в кухлі 7 і не дозволяють гайці 6 проверВключається верстат, кабель через проводки татися, але в той же час дають можливість гайці 6 14 задається в подавальні ролики 2 і 3. Кабель вільно переміщатися по напрямних у вертикальподавальними роликами 2 і 3 подається на ніж 15, ному положенні; між подушками верхнього подащо розпорює оболонки і за допомогою спеціальної вального ролика 3 і нижнього подавального ролипроводки розкриває їх, звільняючи при цьому ка 2 встановлений вузол попередньої напруги, у струмонесучу жилу з кольорового металу. При вигляді клинового механізму, що складається з цьому зазор між подавальними роликами 2 і 3 задвох клинів 10, напрямної опори 11 і гвинта 12 з лишається постійним, тому що фактична вертикалівим і правим різьбленням для різних клинів відльна сила тиску кабелю на ролики не перевищує повідно; подушка 4 у нижній своїй частині має скосили попереднього стиску роликів між собою, здійси з кутом, рівним куту скосів клинового механізму сненого через вузол попередньої напруги і цим і спирається (подушка 4) на клини 10. Клини 10 стабілізується нормальне розкриття струмонесучої установлені на напрямній опорі 11 і за допомогою жили від оболонок кабелю. гвинта 12 можуть переміщатися, фіксуючи цим При випадковому виникненні нестандартної жорстко необхідний зазор між подавальними роситуації (наприклад, у відходи даної партії кабелю ликами 2 і 3 при опусканні верхньої подушки 4 на потрапив кабель значно більшого розміру по діаклини 10. Подавальні ролики 2 і 3 мають привод метру, чи у валки заправлена «скрутка» двох ка13. Перед подавальними роликами 2 і 3 по напрябелів і т.д.), при якій вертикальне зусилля на валки му руху кабелю встановлена вхідна проводка 14. перевищує зусилля попереднього притиснення За вертикальною віссю подавальних роликів 2 і 3 подушки 4 до клинів 10, верхній валок піднімаєтьвстановлений ніж 15 у проводках, що допомагають ся, додатково стискаючи пружину 8 і усуваючи при розкрити оболонку кабелю. Ніж має механізм 16, цьому поломку верстата для оброблення електрипризначений для регулювання положення ножа 15 чних кабелів. щодо подавальних роликів 2 і 3 у горизонтальному Таким чином, пропонована конструкція верста вертикальному положеннях. тата для оброблення електричних кабелів, який Верстат для оброблення електричних кабелів має додатково вузол попередньої напруги і притипрацює в такий спосіб. скний механізм, забезпечує повне прорізання обоУ вихідному положенні верхній подавальний лонок оброблюваного кабелю, надійну роботу веролик 3 піднятий і контакту між скосами подушки 4 рстата для оброблення електричних кабелів в і клинами 10 немає. Клини 10 за допомогою гвинта стандартній ситуації, підвищує його продуктивність 12 встановлюються в положення, що відповідає і при цьому захищає його від поломок при виникномінальному зазору між подавальними роликами ненні нестандартної ситуації. 5 Комп’ютерна в ерстка Г. Паяльніков 84078 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
