Спосіб закладки камери

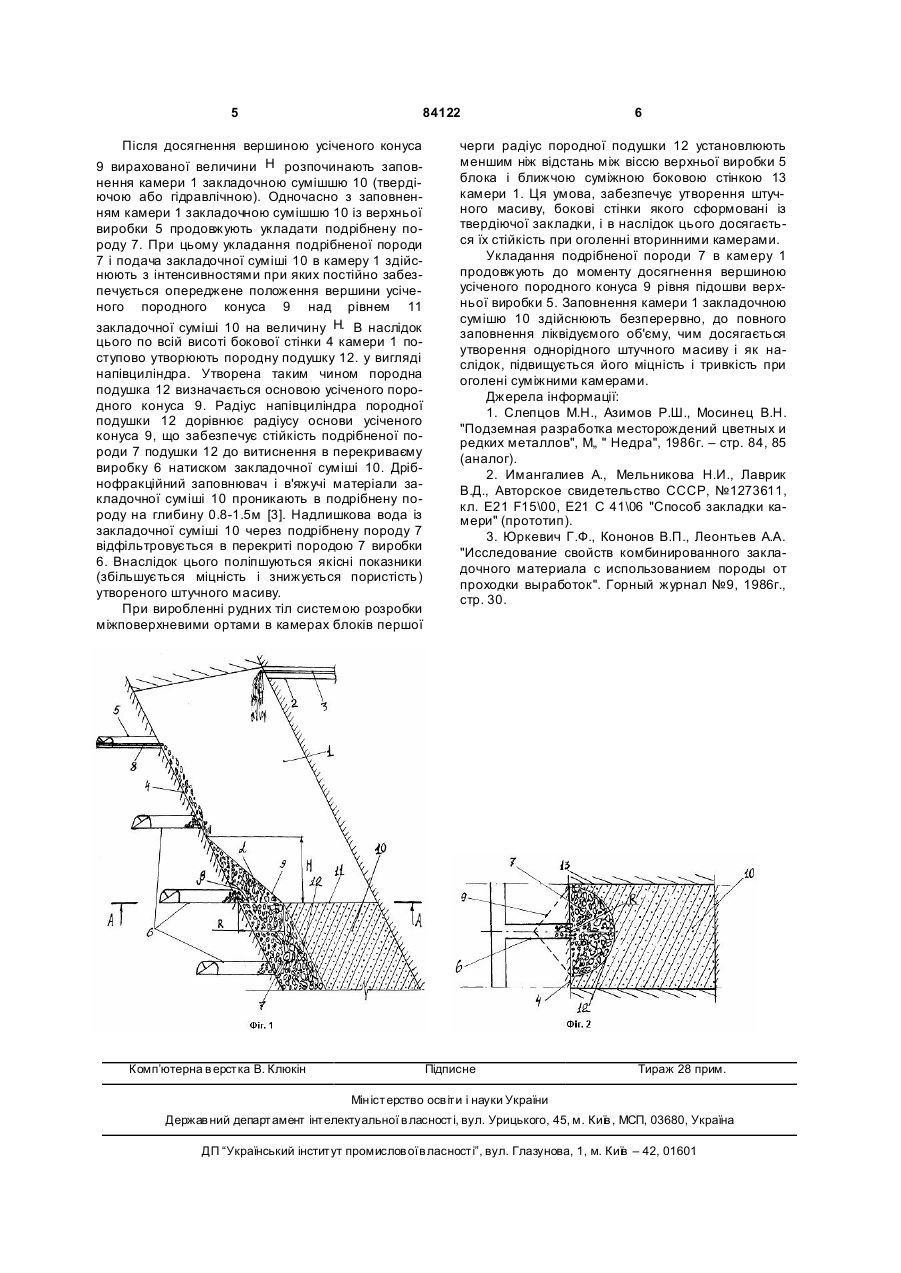

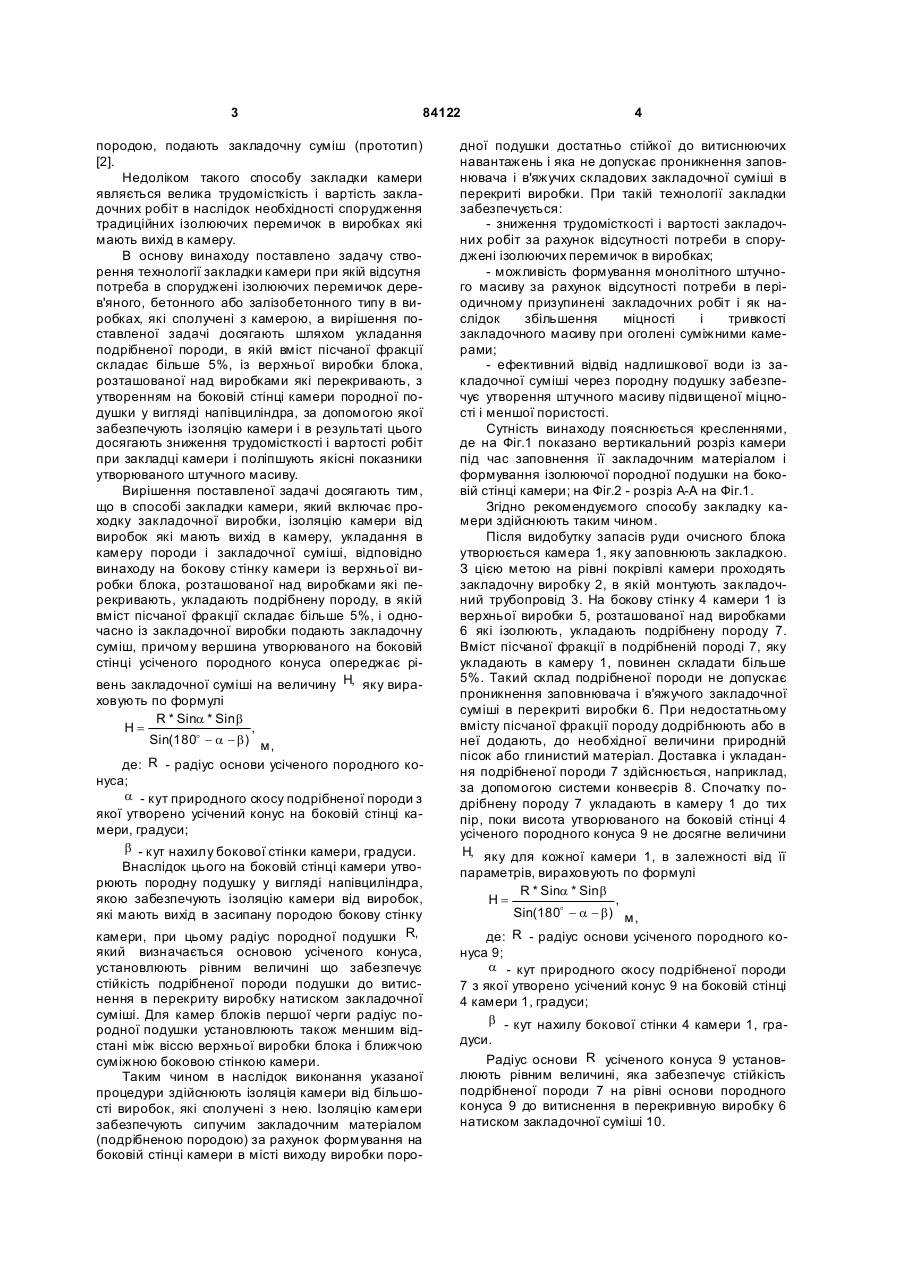

Спосіб закладки камери, який включає проходку закладної виробки, ізоляцію камери від виробок, які мають вихід в камеру, укладання в камеру породи і закладної суміші, який відрізняється тим, що на бокову стінку камери із верхньої виробки блока, розташованої над виробками, які перекривають, укладають подрібнену породу, в якій вміст піщаної фракції складає більше 5%, і одночасно із закладної виробки подають закладну суміш, причому вершина утворюваного на боковій 3 84122 породою, подають закладочну суміш (прототип) [2]. Недоліком такого способу закладки камери являється велика трудомісткість і вартість закладочних робіт в наслідок необхідності спорудження традиційних ізолюючих перемичок в виробках які мають вихід в камеру. В основу винаходу поставлено задачу створення технології закладки камери при якій відсутня потреба в споруджені ізолюючих перемичок дерев'яного, бетонного або залізобетонного типу в виробках, які сполучені з камерою, а вирішення поставленої задачі досягають шляхом укладання подрібненої породи, в якій вміст пісчаної фракції складає більше 5%, із верхньої виробки блока, розташованої над виробками які перекривають, з утворенням на боковій стінці камери породної подушки у вигляді напівциліндра, за допомогою якої забезпечують ізоляцію камери і в результаті цього досягають зниження трудомісткості і вартості робіт при закладці камери і поліпшують якісні показники утворюваного штучного масиву. Вирішення поставленої задачі досягають тим, що в способі закладки камери, який включає проходку закладочної виробки, ізоляцію камери від виробок які мають вихід в камеру, укладання в камеру породи і закладочної суміші, відповідно винаходу на бокову стінку камери із верхньої виробки блока, розташованої над виробками які перекривають, укладають подрібнену породу, в якій вміст пісчаної фракції складає більше 5%, і одночасно із закладочної виробки подають закладочну суміш, причому вершина утворюваного на боковій стінці усіченого породного конуса опереджає рівень закладочної суміші на величину H, яку вираховують по формулі R * Sina * Sin b H= , Sin(180o - a - b ) м, де: R - радіус основи усіченого породного конуса; a - кут природного скосу подрібненої породи з якої утворено усічений конус на боковій стінці камери, градуси; b - кут нахилу бокової стінки камери, градуси. Внаслідок цього на боковій стінці камери утворюють породну подушку у вигляді напівциліндра, якою забезпечують ізоляцію камери від виробок, які мають вихід в засипану породою бокову стінку камери, при цьому радіус породної подушки R, який визначається основою усіченого конуса, установлюють рівним величині що забезпечує стійкість подрібненої породи подушки до витиснення в перекриту виробку натиском закладочної суміші. Для камер блоків першої черги радіус породної подушки установлюють також меншим відстані між віссю верхньої виробки блока і ближчою суміжною боковою стінкою камери. Таким чином в наслідок виконання указаної процедури здійснюють ізоляція камери від більшості виробок, які сполучені з нею. Ізоляцію камери забезпечують сипучим закладочним матеріалом (подрібненою породою) за рахунок формування на боковій стінці камери в місті виходу виробки поро 4 дної подушки достатньо стійкої до витиснюючих навантажень і яка не допускає проникнення заповнювача і в'яжучих складових закладочної суміші в перекриті виробки. При такій технології закладки забезпечується: - зниження трудомісткості і вартості закладочних робіт за рахунок відсутності потреби в споруджені ізолюючих перемичок в виробках; - можливість формування монолітного штучного масиву за рахунок відсутності потреби в періодичному призупинені закладочних робіт і як наслідок збільшення міцності і тривкості закладочного масиву при оголені суміжними камерами; - ефективний відвід надлишкової води із закладочної суміші через породну подушку забезпечує утворення штучного масиву підви щеної міцності і меншої пористості. Сутність винаходу пояснюється кресленнями, де на Фіг.1 показано вертикальний розріз камери під час заповнення її закладочним матеріалом і формування ізолюючої породної подушки на боковій стінці камери; на Фіг.2 - розріз А-А на Фіг.1. Згідно рекомендуємого способу закладку камери здійснюють таким чином. Після видобутку запасів руди очисного блока утворюється камера 1, яку заповнюють закладкою. З цією метою на рівні покрівлі камери проходять закладочну виробку 2, в якій монтують закладочний трубопровід 3. На бокову стінку 4 камери 1 із верхньої виробки 5, розташованої над виробками 6 які ізолюють, укладають подрібнену породу 7. Вміст пісчаної фракції в подрібненій породі 7, яку укладають в камеру 1, повинен складати більше 5%. Такий склад подрібненої породи не допускає проникнення заповнювача і в'яжучого закладочної суміші в перекриті виробки 6. При недостатньому вмісту пісчаної фракції породу додрібнюють або в неї додають, до необхідної величини природній пісок або глинистий матеріал. Доставка і укладання подрібненої породи 7 здійснюється, наприклад, за допомогою системи конвеєрів 8. Спочатку подрібнену породу 7 укладають в камеру 1 до тих пір, поки висота утворюваного на боковій стінці 4 усіченого породного конуса 9 не досягне величини H, яку для кожної камери 1, в залежності від її параметрів, вираховують по формулі R * Sina * Sin b H= , Sin(180o - a - b ) м, де: R - радіус основи усіченого породного конуса 9; a - кут природного скосу подрібненої породи 7 з якої утворено усічений конус 9 на боковій стінці 4 камери 1, градуси; b - кут нахилу бокової стінки 4 камери 1, градуси. Радіус основи R усіченого конуса 9 установлюють рівним величині, яка забезпечує стійкість подрібненої породи 7 на рівні основи породного конуса 9 до витиснення в перекривную виробку 6 натиском закладочної суміші 10. 5 84122 Після досягнення вершиною усіченого конуса 9 вирахованої величини H розпочинають заповнення камери 1 закладочною сумішшю 10 (твердіючою або гідравлічною). Одночасно з заповненням камери 1 закладочною сумішшю 10 із верхньої виробки 5 продовжують укладати подрібнену породу 7. При цьому укладання подрібненої породи 7 і подача закладочної суміші 10 в камеру 1 здійснюють з інтенсивностями при яких постійно забезпечується опереджене положення вершини усіченого породного конуса 9 над рівнем 11 закладочної суміші 10 на величину H. В наслідок цього по всій висоті бокової стінки 4 камери 1 поступово утворюють породну подушку 12. у вигляді напівциліндра. Утворена таким чином породна подушка 12 визначається основою усіченого породного конуса 9. Радіус напівциліндра породної подушки 12 дорівнює радіусу основи усіченого конуса 9, що забезпечує стійкість подрібненої породи 7 подушки 12 до витиснення в перекриваєму виробку 6 натиском закладочної суміші 10. Дрібнофракційний заповнювач і в'яжучі матеріали закладочної суміші 10 проникають в подрібнену породу на глибину 0.8-1.5м [3]. Надлишкова вода із закладочної суміші 10 через подрібнену породу 7 відфільтровується в перекриті породою 7 виробки 6. Внаслідок цього поліпшуються якісні показники (збільшується міцність і знижується пористість) утвореного штучного масиву. При виробленні рудних тіл системою розробки міжповерхневими ортами в камерах блоків першої Комп’ютерна в ерстка В. Клюкін 6 черги радіус породної подушки 12 установлюють меншим ніж відстань між віссю верхньої виробки 5 блока і ближчою суміжною боковою стінкою 13 камери 1. Ця умова, забезпечує утворення штучного масиву, бокові стінки якого сформовані із твердіючої закладки, і в наслідок цього досягається їх стійкість при оголенні вторинними камерами. Укладання подрібненої породи 7 в камеру 1 продовжують до моменту досягнення вершиною усіченого породного конуса 9 рівня підошви верхньої виробки 5. Заповнення камери 1 закладочною сумішю 10 здійснюють безперервно, до повного заповнення ліквідуємого об'єму, чим досягається утворення однорідного штучного масиву і як наслідок, підвищується його міцність і тривкість при оголені суміжними камерами. Джерела інформації: 1. Слепцов М.Н., Азимов Р.Ш., Мосинец В.Н. "Подземная разработка месторождений цветных и редких металлов", М„ " Недра", 1986г. – стр. 84, 85 (аналог). 2. Имангалиев А., Мельникова Н.И., Лаврик В.Д., Авторское свидетельство СССР, №1273611, кл. Е21 F150, Е21 С 416 "Способ закладки камери" (прототип). 3. Юркевич Г.Ф., Кононов В.П., Леонтьев А.А. "Исследование свойств комбинированного закладочного материала с использованием породы от проходки выработок". Горный журнал №9, 1986г., стр. 30. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
