Термоелектричний протишоковий пристрій

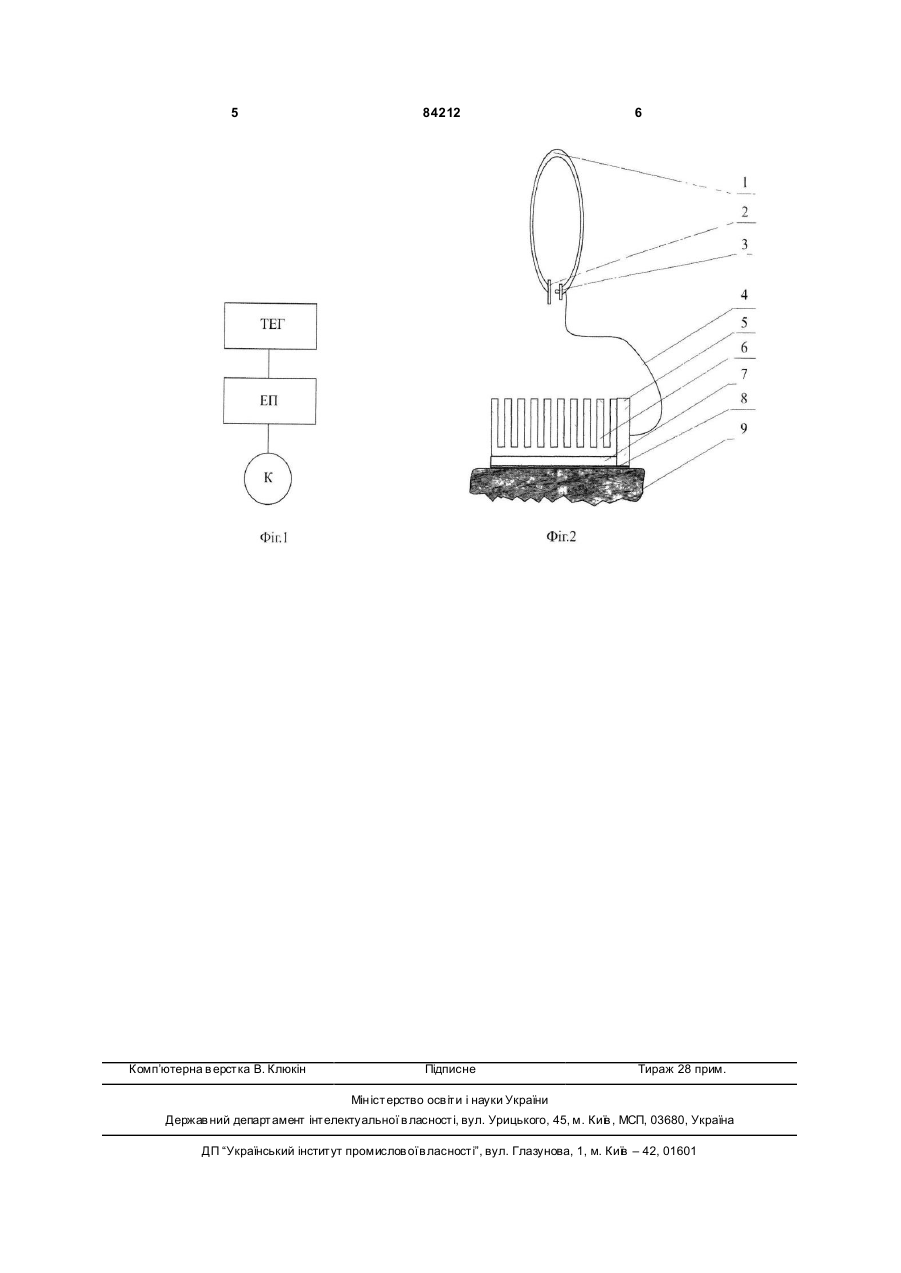

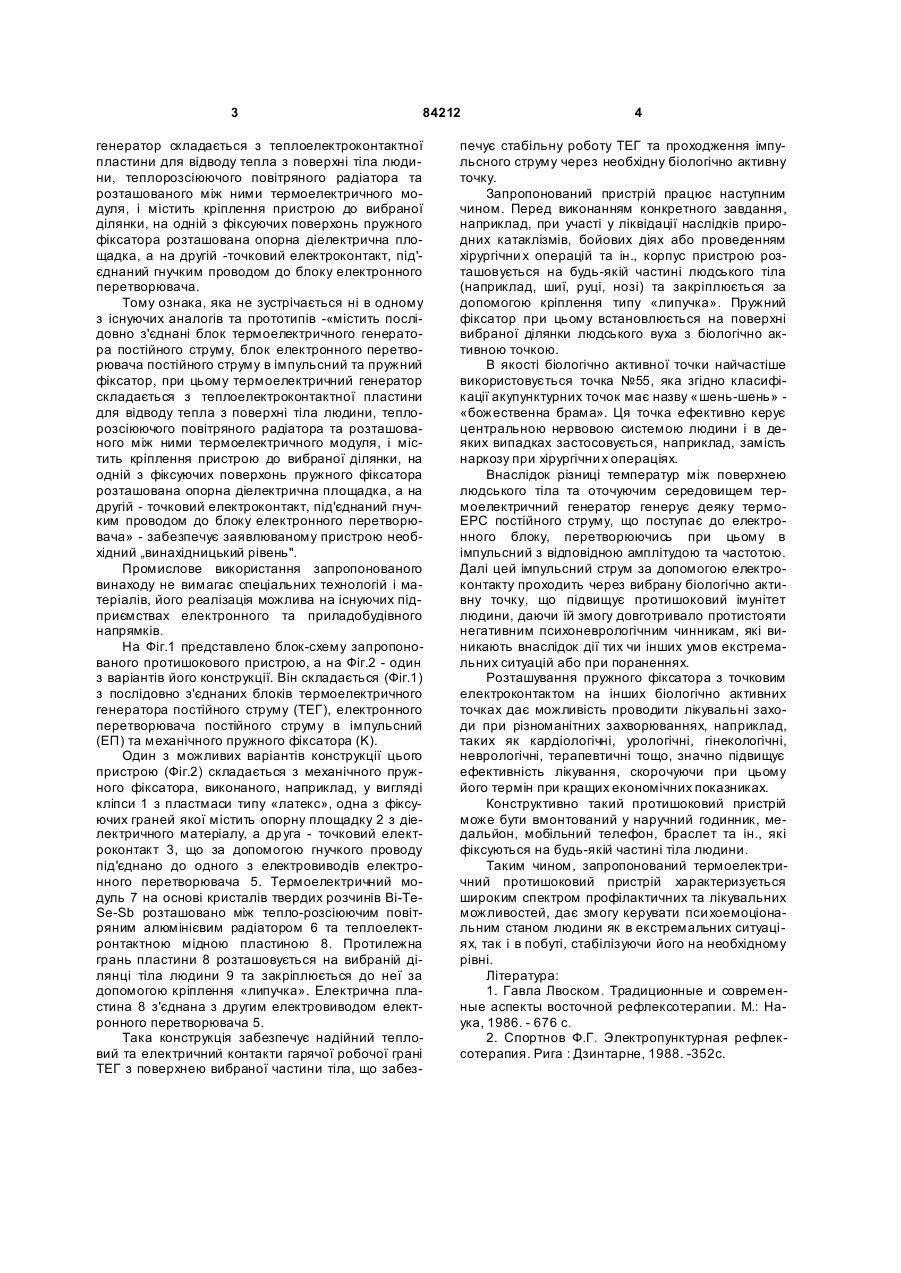

1. Термоелектричний протишоковий пристрій, який відрізняється тим, що містить послідовно з'єднані блок термоелектричного генератора по 3 84212 генератор складається з теплоелектроконтактної пластини для відводу тепла з поверхні тіла людини, теплорозсіюючого повітряного радіатора та розташованого між ними термоелектричного модуля, і містить кріплення пристрою до вибраної ділянки, на одній з фіксуючих поверхонь пружного фіксатора розташована опорна діелектрична площадка, а на другій -точковий електроконтакт, під'єднаний гнучким проводом до блоку електронного перетворювача. Тому ознака, яка не зустрічається ні в одному з існуючих аналогів та прототипів -«містить послідовно з'єднані блок термоелектричного генератора постійного струму, блок електронного перетворювача постійного струму в імпульсний та пружний фіксатор, при цьому термоелектричний генератор складається з теплоелектроконтактної пластини для відводу тепла з поверхні тіла людини, теплорозсіюючого повітряного радіатора та розташованого між ними термоелектричного модуля, і містить кріплення пристрою до вибраної ділянки, на одній з фіксуючих поверхонь пружного фіксатора розташована опорна діелектрична площадка, а на другій - точковий електроконтакт, під'єднаний гнучким проводом до блоку електронного перетворювача» - забезпечує заявлюваному пристрою необхідний „винахідницький рівень". Промислове використання запропонованого винаходу не вимагає спеціальних технологій і матеріалів, його реалізація можлива на існуючих підприємствах електронного та приладобудівного напрямків. На Фіг.1 представлено блок-схему запропонованого протишокового пристрою, а на Фіг.2 - один з варіантів його конструкції. Він складається (Фіг.1) з послідовно з'єднаних блоків термоелектричного генератора постійного струму (ТЕГ), електронного перетворювача постійного струму в імпульсний (ЕП) та механічного пружного фіксатора (K). Один з можливих варіантів конструкції цього пристрою (Фіг.2) складається з механічного пружного фіксатора, виконаного, наприклад, у вигляді кліпси 1 з пластмаси типу «латекс», одна з фіксуючих граней якої містить опорну площадку 2 з діелектричного матеріалу, а др уга - точковий електроконтакт 3, що за допомогою гнучкого проводу під'єднано до одного з електровиводів електронного перетворювача 5. Термоелектричний модуль 7 на основі кристалів твердих розчинів Bi-TeSe-Sb розташовано між тепло-розсіюючим повітряним алюмінієвим радіатором 6 та теплоелектронтактною мідною пластиною 8. Протилежна грань пластини 8 розташовується на вибраній ділянці тіла людини 9 та закріплюється до неї за допомогою кріплення «липучка». Електрична пластина 8 з'єднана з другим електровиводом електронного перетворювача 5. Така конструкція забезпечує надійний тепловий та електричний контакти гарячої робочої грані ТЕГ з поверхнею вибраної частини тіла, що забез 4 печує стабільну роботу ТЕГ та проходження імпульсного струму через необхідну біологічно активну точку. Запропонований пристрій працює наступним чином. Перед виконанням конкретного завдання, наприклад, при участі у ліквідації наслідків природних катаклізмів, бойових діях або проведенням хірургічни х операцій та ін., корпус пристрою розташовується на будь-якій частині людського тіла (наприклад, шиї, руці, нозі) та закріплюється за допомогою кріплення типу «липучка». Пружний фіксатор при цьому встановлюється на поверхні вибраної ділянки людського вуха з біологічно активною точкою. В якості біологічно активної точки найчастіше використовується точка №55, яка згідно класифікації акупунктурних точок має назву «шень-шень» «божественна брама». Ця точка ефективно керує центральною нервовою системою людини і в деяких випадках застосовується, наприклад, замість наркозу при хірургічни х операціях. Внаслідок різниці температур між поверхнею людського тіла та оточуючим середовищем термоелектричний генератор генерує деяку термоЕРС постійного струму, що поступає до електронного блоку, перетворюючись при цьому в імпульсний з відповідною амплітудою та частотою. Далі цей імпульсний струм за допомогою електроконтакту проходить через вибрану біологічно активну точку, що підвищує протишоковий імунітет людини, даючи їй змогу довготривало протистояти негативним психоневрологічним чинникам, які виникають внаслідок дії тих чи інших умов екстремальних ситуацій або при пораненнях. Розташування пружного фіксатора з точковим електроконтактом на інших біологічно активних точках дає можливість проводити лікувальні заходи при різноманітних захворюваннях, наприклад, таких як кардіологічні, урологічні, гінекологічні, неврологічні, терапевтичні тощо, значно підвищує ефективність лікування, скорочуючи при цьому його термін при кращих економічних показниках. Конструктивно такий протишоковий пристрій може бути вмонтований у наручний годинник, медальйон, мобільний телефон, браслет та ін., які фіксуються на будь-якій частині тіла людини. Таким чином, запропонований термоелектричний протишоковий пристрій характеризується широким спектром профілактичних та лікувальних можливостей, дає змогу керувати психоемоціональним станом людини як в екстремальних ситуаціях, так і в побуті, стабілізуючи його на необхідному рівні. Література: 1. Гавла Лвоском. Традиционные и современные аспекты восточной рефлексотерапии. M.: Наука, 1986. - 676 с. 2. Спортнов Ф.Г. Электропунктурная рефлексотерапия. Рига : Дзинтарне, 1988. -352с. 5 Комп’ютерна в ерстка В. Клюкін 84212 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
