Термоелектричний холодильник

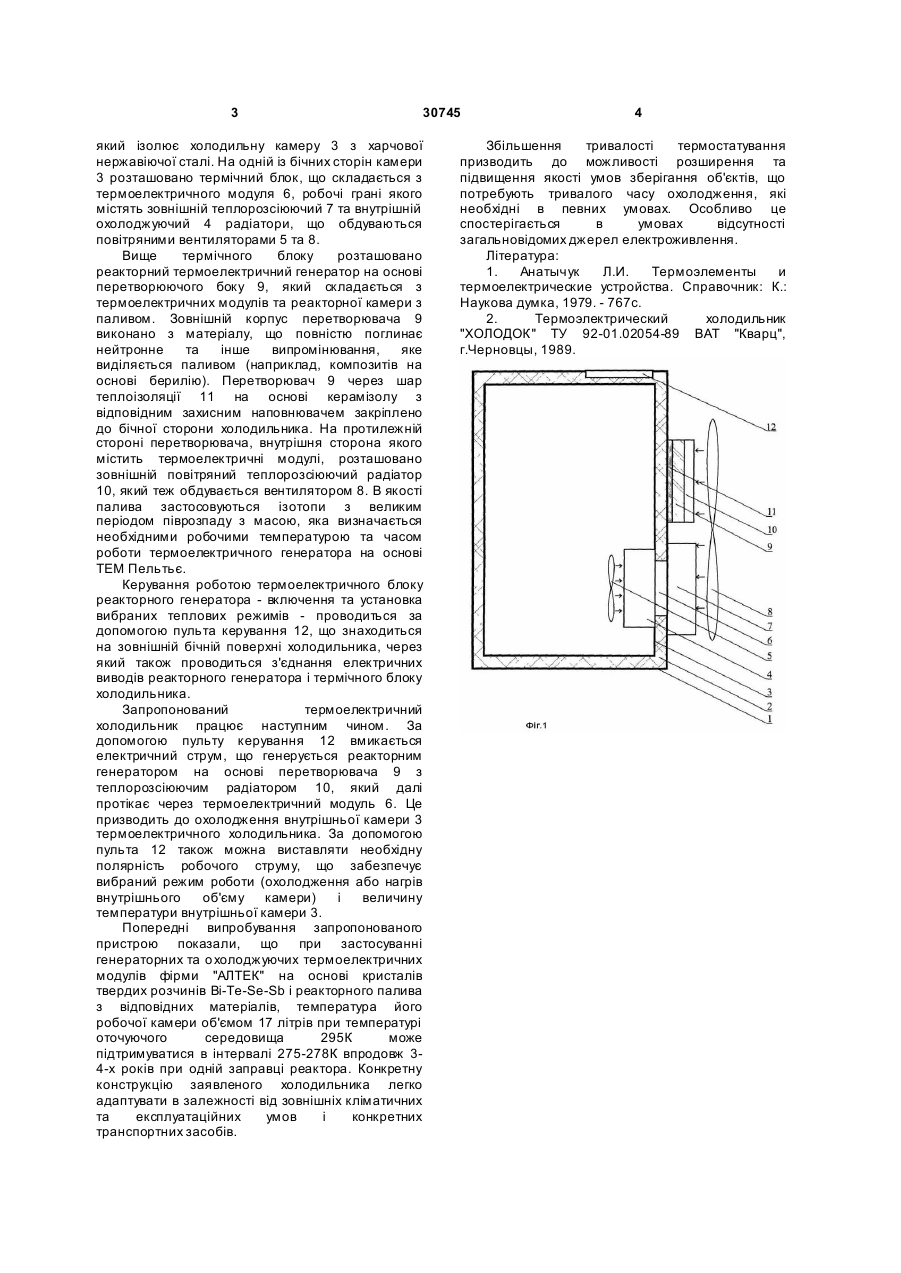

Термоелектричний холодильник на основі зовнішнього корпусу з шаром теплоізоляції та внутрішньої термостатованої камери з охолоджуючим блоком з двох радіаторів і термоелектричних модулів, який відрізняється тим, що він містить реакторний термоелектричний генератор. (19) (21) u200712501 (22) 12.11.2007 (24) 11.03.2008 (72) АЩЕУЛОВ АНАТОЛІЙ АН АТОЛІЙОВИЧ, UA, ВЕЛИЧУК ДЕНИС ДМИТРОВИЧ, UA, РОМАНЮК ІГОР СТЕПАНОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КВАРЦ", U A 3 30745 який ізолює холодильну камеру 3 з харчової нержавіючої сталі. На одній із бічних сторін камери 3 розташовано термічний блок, що складається з термоелектричного модуля 6, робочі грані якого містять зовнішній теплорозсіюючий 7 та внутрішній охолоджуючий 4 радіатори, що обдуваються повітряними вентиляторами 5 та 8. Вище термічного блоку розташовано реакторний термоелектричний генератор на основі перетворюючого боку 9, який складається з термоелектричних модулів та реакторної камери з паливом. Зовнішній корпус перетворювача 9 виконано з матеріалу, що повністю поглинає нейтронне та інше випромінювання, яке виділяється паливом (наприклад, композитів на основі берилію). Перетворювач 9 через шар теплоізоляції 11 на основі керамізолу з відповідним захисним наповнювачем закріплено до бічної сторони холодильника. На протилежній стороні перетворювача, внутрішня сторона якого містить термоелектричні модулі, розташовано зовнішній повітряний теплорозсіюючий радіатор 10, який теж обдувається вентилятором 8. В якості палива застосовуються ізотопи з великим періодом піврозпаду з масою, яка визначається необхідними робочими температурою та часом роботи термоелектричного генератора на основі ТЕМ Пельтьє. Керування роботою термоелектричного блоку реакторного генератора - включення та установка вибраних теплових режимів - проводиться за допомогою пульта керування 12, що знаходиться на зовнішній бічній поверхні холодильника, через який також проводиться з'єднання електричних виводів реакторного генератора і термічного блоку холодильника. Запропонований термоелектричний холодильник працює наступним чином. За допомогою пульту керування 12 вмикається електричний струм, що генерується реакторним генератором на основі перетворювача 9 з теплорозсіюючим радіатором 10, який далі протікає через термоелектричний модуль 6. Це призводить до охолодження внутрішньої камери 3 термоелектричного холодильника. За допомогою пульта 12 також можна виставляти необхідну полярність робочого струму, що забезпечує вибраний режим роботи (охолодження або нагрів внутрішнього об'єму камери) і величину температури внутрішньої камери 3. Попередні випробування запропонованого пристрою показали, що при застосуванні генераторних та о холоджуючих термоелектричних модулів фірми "АЛТЕК" на основі кристалів твердих розчинів Bi-Te-Se-Sb і реакторного палива з відповідних матеріалів, температура його робочої камери об'ємом 17 літрів при температурі оточуючого середовища 295К може підтримуватися в інтервалі 275-278К впродовж 34-х років при одній заправці реактора. Конкретну конструкцію заявленого холодильника легко адаптувати в залежності від зовнішніх кліматичних та експлуатаційних умов і конкретних транспортних засобів. 4 Збільшення тривалості термостатування призводить до можливості розширення та підвищення якості умов зберігання об'єктів, що потребують тривалого часу охолодження, які необхідні в певних умовах. Особливо це спостерігається в умовах відсутності загальновідомих джерел електроживлення. Література: 1. Анатычук Л.И. Термоэлементы и термоелектрические устройства. Справочник: К.: Наукова думка, 1979. - 767с. 2. Термоэлектрический холодильник "ХОЛОДОК" ТУ 92-01.02054-89 ВАТ "Кварц", г.Черновцы, 1989.
