H01L 35/10 — приєднання висновків

Номер патенту: 106153

Опубліковано: 25.04.2016

Автори: Прядко Володимир Васильович, Романюк Ігор Степанович, Даналакий Олег Григорович, Ащеулов Анатолій Анатолійович, Добровольський Юрій Георгійович

МПК: G06F 7/00, H01L 35/10

Мітки: процесор, цифровий

Формула / Реферат:

Цифровий процесор обчислювальної техніки, який відрізняється тим, що він містить в своєму складі тонкоплівковий термоелектричний модуль Пельт'є, охолоджуючі спаї якого розміщено безпосередньо на верхній грані кристала цифрового процесора в місцях розташування елементів, що виконують відповідні арифметичні та логічні операції (ALV), при цьому електричні струмовідводи від модуля до джерела електроживлення виконуються з тих же матеріалів, що і...

Номер патенту: 100882

Опубліковано: 10.08.2015

Автори: Герасим Василь Васильович, Ащеулов Анатолій Анатолійович, Горбулик Володимир Іванович, Байцар Ігор Богданович, Даналакий Олег Григорович, Політанський Леонід Францович, Романюк Ігор Степанович

МПК: H01L 35/10, H01L 23/34, H01L 23/38 ...

Мітки: елементів, процес, електроніки, твердотільної, охолодження

Формула / Реферат:

Процес охолодження елементів твердотільної електроніки, який відрізняється тим, що відвод тепла від активних тепловиділяючих зон кристалічних структур здійснюється розташованими на їх зовнішній поверхні охолоджуючих спаїв тонкоплівкових термопар, через які пропускають електричний струм від незалежних джерел живлення, при цьому поглинене тепло розсіюють в об'ємі цих джерел.

Номер патенту: 97922

Опубліковано: 10.04.2015

Автори: Ковальчук Мирослав Любомирович, Романюк Ігор Степанович, Даналакий Олег Григорович, Стеценко Інна В'ячеславівна

МПК: H01L 35/10

Мітки: термоелектричний, термостатуючий, пристрій

Формула / Реферат:

Термоелектричний термостатуючий пристрій на основі теплорозсіюючого радіатора, термоелектричного модуля Пельтьє та двосекційного корпусу з теплоакумулюючими матеріалами, який відрізняється тим, що останній містить два теплових демпфера, при цьому перша секція корпусу містить тепловий демпфер мембранного типу, розміщеного у верхній частині бічної оболонки першої секції, а тепловий демпфер другої секції виконано у вигляді циліндричної гофри,...

Номер патенту: 97896

Опубліковано: 10.04.2015

Автори: Добровольський Юрій Георгійович, Галочкин Олександр Вікторович, Романюк Ігор Степанович, Даналакий Олег Григорович

МПК: H01L 35/10

Мітки: термоелектричний, пристрій, комп'ютерних, процесорів, термостатуючий

Формула / Реферат:

Термоелектричний термостатуючий пристрій, що містить як основу елемент Пельтьє та теплорозсіювальний радіатор, який відрізняється тим, що елемент Пельтьє виконано у вигляді прямокутного паралелепіпеда з поперемінно послідовно розташованих р- та n- гілок на основі термоелектричного матеріалу, між якими почергово розміщено металеві холодні та гарячі електротеплопроводи, причому гарячі електротеплопроводи у тепловому відношенні з'єднано з...

Номер патенту: 89441

Опубліковано: 25.04.2014

Автори: Бєліков Олександр Борисович, Чернов Володимир Макарович, Романюк Ігор Степанович, Ащеулов Анатолій Анатолієвич

МПК: F01P 7/00, H01L 35/10

Мітки: твердотільний, охолоджувач

Формула / Реферат:

1. Твердотільний охолоджувач з n- і p-гілок, електропереходів та тепловідводів, який відрізняється тим, що гілки виконано у вигляді співвісно розташованих один в одному порожнистих циліндрів, торці яких зі сторони холодної грані електрично з'єднані між собою за допомогою кільцевого металевого контакту, розташованого на торцевій грані керамічного кільця, а зі сторони гарячої - з окремими кільцевими співвісними металевими контактами,...

Номер патенту: 87619

Опубліковано: 10.02.2014

Автори: Бєліков Олександр Борисович, Ащеулов Анатолій Анатолієвич, Чернов Володимир Макарович, Романюк Ігор Степанович

МПК: F01P 7/00, H01L 35/10

Мітки: процес, охолодження

Формула / Реферат:

1. Процес охолодження на основі поздовжніх та поперечних термоелектричних і гальванотермомагнітних ефектів в термопарних або анізотропних структурах, який відрізняється тим, що структури розміщують у магнітному полі, яке обертається навколо їх центральної осі та орієнтоване перпендикулярно їх довжинам, при цьому структури електрично замкнені на випрямляючий діод.2. Процес охолодження за п. 1, який відрізняється тим, що полярність...

Номер патенту: 85707

Опубліковано: 25.11.2013

Автори: Романюк Ігор Степанович, Ащеулов Анатолій Анатолійович, Чернов Володимир Макарович, Бєліков Олександр Борисович

МПК: F01P 7/00, H01L 35/10

Мітки: охолоджувач, термоелектричний

Формула / Реферат:

1. Термоелектричний охолоджувач, що складається з n- та р-гілок та електротеплопереходів, який відрізняється тим, що протилежні торці почергово розташованих у циліндричному сепараторі р- та n-гілок за допомогою електротеплопереходів з'єднано у електрично короткозамкнену, через випрямляючий діод, термоелектричну батарею, яка співвісно розташована у внутрішньому об'ємі статора, у вигляді пустотілого циліндра з феродіелектричного матеріалу з...

Номер патенту: 83690

Опубліковано: 25.09.2013

Автор: Даналакий Олег Григорович

МПК: H01L 35/00, H01L 35/10, F01P 7/00 ...

Мітки: твердотільної, пристрій, термоелектричний, термостатуючий, електроніки, елементів

Формула / Реферат:

Термоелектричний термостатуючий пристрій для елементів твердотільної електроніки, що складається з термоелектричної батареї Пельт'є, системи теплоскиду та елемента, що термостатується, який відрізняється тим, що тепловий контакт між робочими гранями термоелектричної батареї Пельт'є, системою теплоскиду та елементом, що термостатується, здійснюється за допомогою гнучких теплопровідних сифонів.

Номер патенту: 83467

Опубліковано: 10.09.2013

Автор: Даналакий Олег Григорович

МПК: H01L 35/10, F01P 7/00

Мітки: пристрій, термостатуючий, термоелектричний

Формула / Реферат:

Термоелектричний термостатуючий пристрій для елементів радіоелектроніки та волоконної оптики, що складається з термоелектричних модулів Пельтьє, системи теплоскиду та термостатованого елемента, який відрізняється тим, що паралельно термоелектричним модулям Пельтьє, які розташовані між термостатованим елементом та системою теплоскиду, розміщено теплові мости, при цьому відношення теплових опорів термоелектричного модуля Пельтьє RT та...

Номер патенту: 83202

Опубліковано: 27.08.2013

Автор: Даналакий Олег Григорович

МПК: F01P 7/00, H01L 35/10

Мітки: термоелектричний, пристрій, термостатуючий

Формула / Реферат:

1. Термоелектричний термостатуючий пристрій для елементів опто-, фото-, твердотільної електроніки та волоконної оптики, що складається з термоелектричної батареї Пельтьє, системи теплоскиду та елемента, що термостатується, який відрізняється тим, що тепловий контакт між гарячою гранню термоелектричної батареї Пельтьє та системою теплоскиду здійснюється за допомогою жорстких теплопроводів, а тепловий контакт між охолоджуючою гранню...

Номер патенту: 79662

Опубліковано: 25.04.2013

Автор: Даналакий Олег Григорович

МПК: F01P 7/00, H01L 35/10

Мітки: термостатуючий, термоелектричний, пристрій, твердотільної, елементів, електроніки

Формула / Реферат:

Термоелектричний термостатуючий пристрій для елементів твердотільної електроніки, що містить теплорозсіюючий радіатор, термоелектричну батарею Пельтьє, тепловий трисекційний демпфер і елемент твердотільної електроніки, який відрізняється тим, що термоелектрична батарея Пельтьє має три каскади, причому охолоджуюча грань третього каскаду термоелектричної батареї знаходиться у тепловому контакті з усією поверхнею нижньої торцевої грані...

Номер патенту: 79612

Опубліковано: 25.04.2013

Автор: Даналакий Олег Григорович

МПК: H01L 35/10, F01P 7/00

Мітки: термоелектричний, елементів, електроніки, термостатуючий, пристрій, твердотільної

Формула / Реферат:

1. Термоелектричний термостатуючий пристрій для елементів твердотільної електроніки, що складається з розсіюючого радіатора, термоелектричної батареї Пельтьє та елемента твердотільної електроніки, який відрізняється тим, що між термоелектричною батареєю Пельтьє та елементом твердотільної електроніки міститься тепловий демпфер у вигляді трисекційного тонкостінного металевого корпусу з відповідними наповнювачами, що характеризуються наявністю...

Номер патенту: 78331

Опубліковано: 11.03.2013

Автор: Даналакий Олег Григорович

МПК: H01L 35/00, H01L 35/10, F01P 7/00 ...

Мітки: процесорів, термостатуючий, комп'ютерних, термоелектричний, пристрій

Формула / Реферат:

1. Термоелектричний термостатуючий пристрій для комп'ютерного процесора, що складається з кулера, розсіючого радіатора, термоелектричної батареї Пельтьє та комп'ютерного процесора, який відрізняється тим, що між термоелектричною батареєю Пельтьє та процесором міститься тепловий демпфер у вигляді тонкостінного металевого корпусу з наповнювачем, що характеризується наявністю прихованої теплоти плавлення/застигання міжфазового переходу при...

Номер патенту: 50342

Опубліковано: 10.06.2010

Автор: Анатичук Лук'ян Іванович

МПК: H01L 35/10

Мітки: охолоджуюча, термоелектрична, система, повітря-повітря

Формула / Реферат:

1. Термоелектрична охолоджувальна система "повітря-повітря", що складається з термоелектричних модулів Пельтьє, радіаторів по холодній та гарячій частинах з вентиляторами і теплопереходами, яка відрізняється тим, що радіатор по гарячій частині виконано у вигляді плоского круглого диска з теплорозсіюючими штирями на одній з його торцевих граней.2. Термоелектрична охолоджувальна система "повітря-повітря" за...

Номер патенту: 30745

Опубліковано: 11.03.2008

Автори: Ащеулов Анатолій Анатолійович, Величук Денис Дмитрович, Романюк Ігор Степанович

МПК: H01L 35/10, F25B 21/02

Мітки: холодильник, термоелектричний

Формула / Реферат:

 Термоелектричний холодильник на основі зовнішнього корпусу з шаром теплоізоляції та внутрішньої термостатованої камери з охолоджуючим блоком з двох радіаторів і термоелектричних модулів, який відрізняється тим, що він містить реакторний термоелектричний генератор.

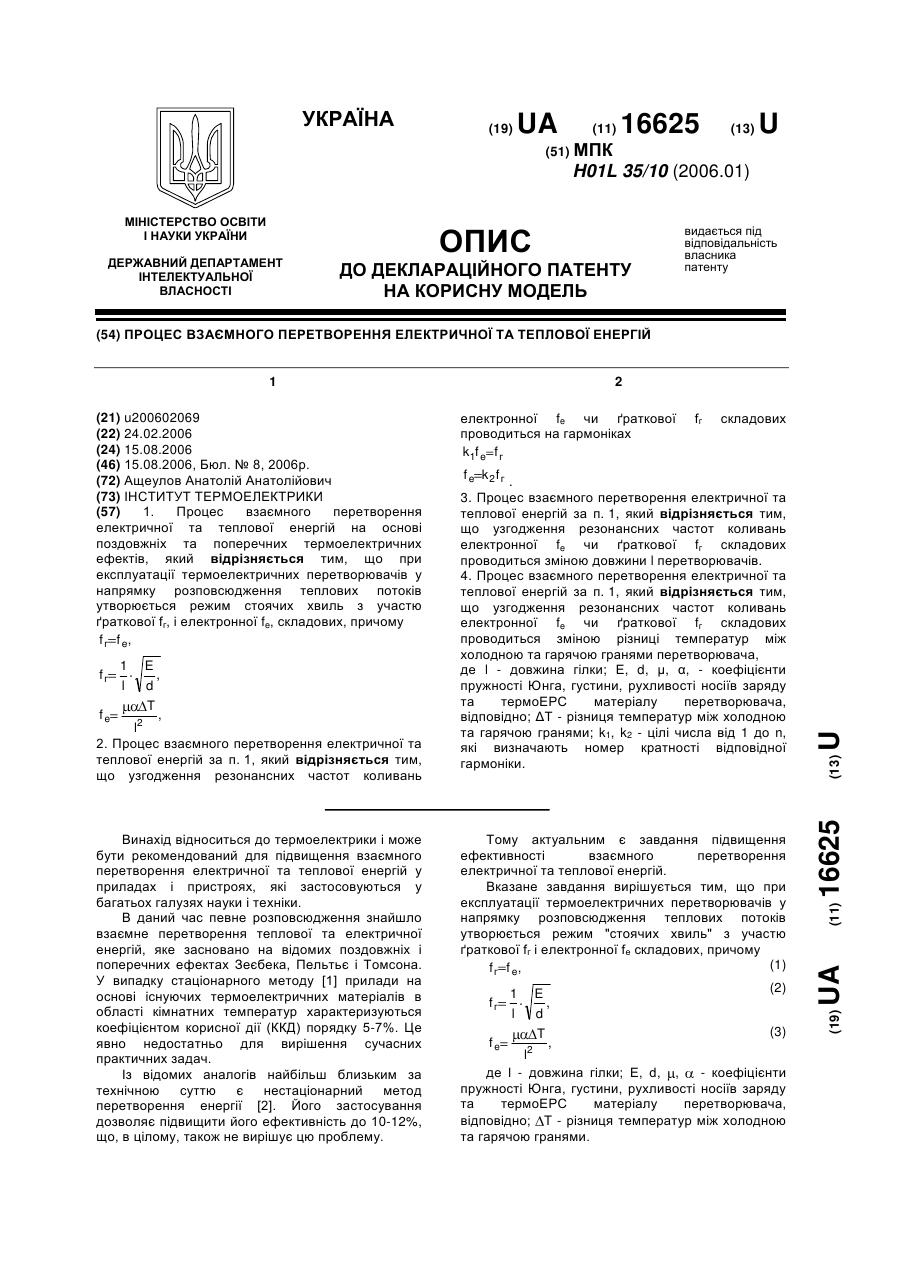

Номер патенту: 16625

Опубліковано: 15.08.2006

Автор: Ащеулов Анатолій Анатолійович

МПК: H01L 35/10

Мітки: перетворення, процес, взаємного, енергій, електричної, теплової

Формула / Реферат:

1. Процес взаємного перетворення електричної та теплової енергій на основі поздовжніх та поперечних термоелектричних ефектів, який відрізняється тим, що при експлуатації термоелектричних перетворювачів у напрямку розповсюдження теплових потоків утворюється режим стоячих хвиль з участю ґраткової fг, і електронної fe, складових, причому

Номер патенту: 9169

Опубліковано: 15.09.2005

Автор: Ащеулов Анатолій Анатолійович

МПК: H01L 35/10

Мітки: корисної, приладів, термоелектричних, коефіцієнта, підвищення, процес, дії

Формула / Реферат:

1. Процес підвищення коефіцієнта корисної (ККД) дії пристроїв на основі поздовжніх термоелектричних ефектів, який відрізняється тим, що в їх р- та n-гілках в напрямку розповсюдження теплових потоків утворюється режим "стоячих хвиль", причому частота власних коливань гілки  визначається виразом
