Пристрій для електрогідроімпульсного подрібнювання
Номер патенту: 84358
Опубліковано: 10.10.2008
Автори: Виноградов Борис Володимирович, Ємельяненко Володимир Іванович
Формула / Реферат

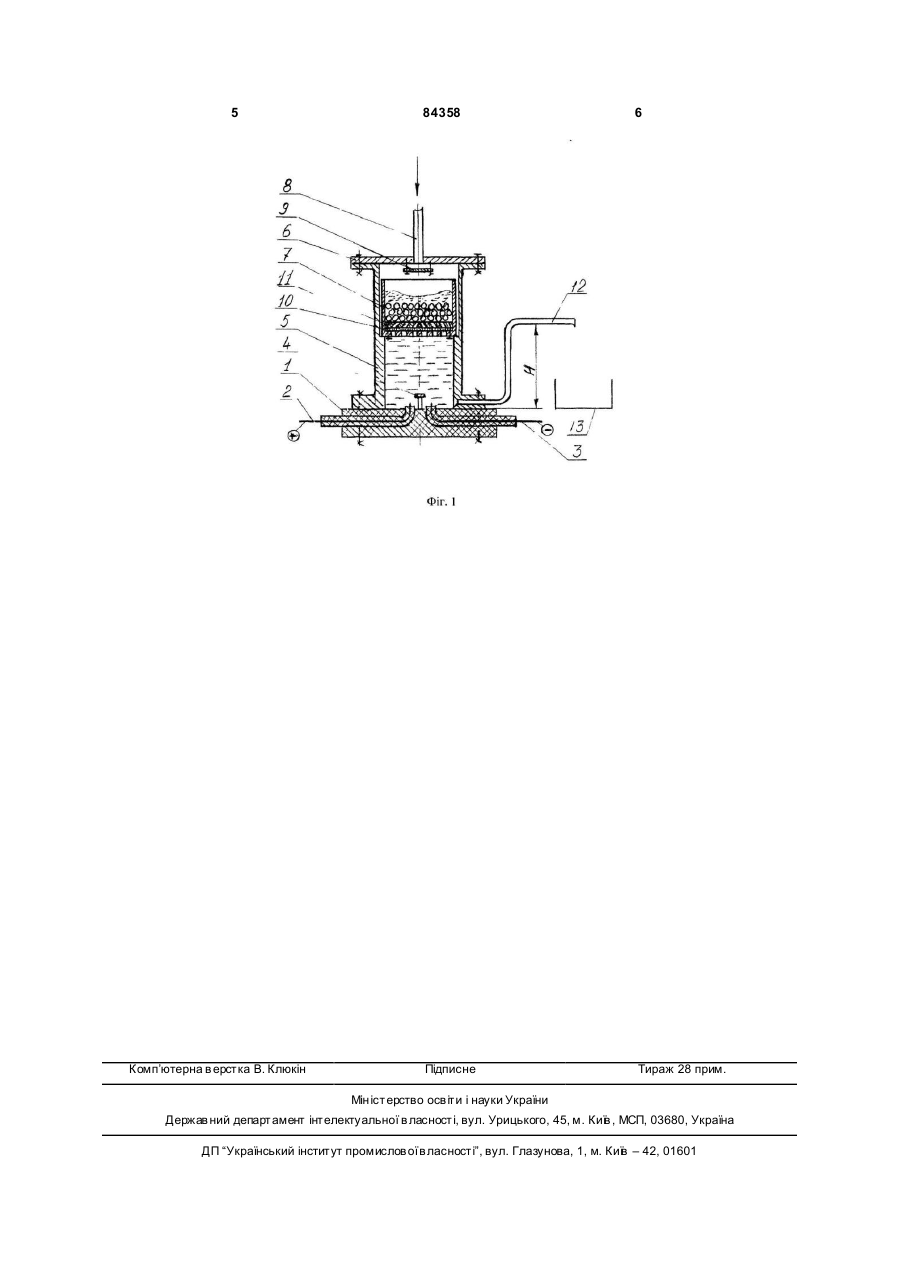

Пристрій для електрогідроімпульсного подрібнювання, що містить ємність з молольними тілами, циліндричну електророзрядну камеру, яка обладнана електродами, підключеними до генератора імпульсів, який відрізняється тим, що ємність з молольними тілами розташована всередині електророзрядної камери і виконана з можливістю переміщення уздовж камери, дно ємності має отвори з фільтраційною сіткою, зверху сітки установлено пластину з отворами, причому отвори в дні ємності виконані під кутом до горизонту і співпадають з торцями отворів пластини, в гільзі камери виконана розточка для обмеження переміщення ємності, днище електророзрядної камери виконано з ізоляційного матеріалу, де між позитивним та негативним електродами розміщений проміжний електрод, зверху електророзрядної камери встановлена кришка, в осьовому отворі якої установлено патрубок зі зворотним клапаном.
Текст

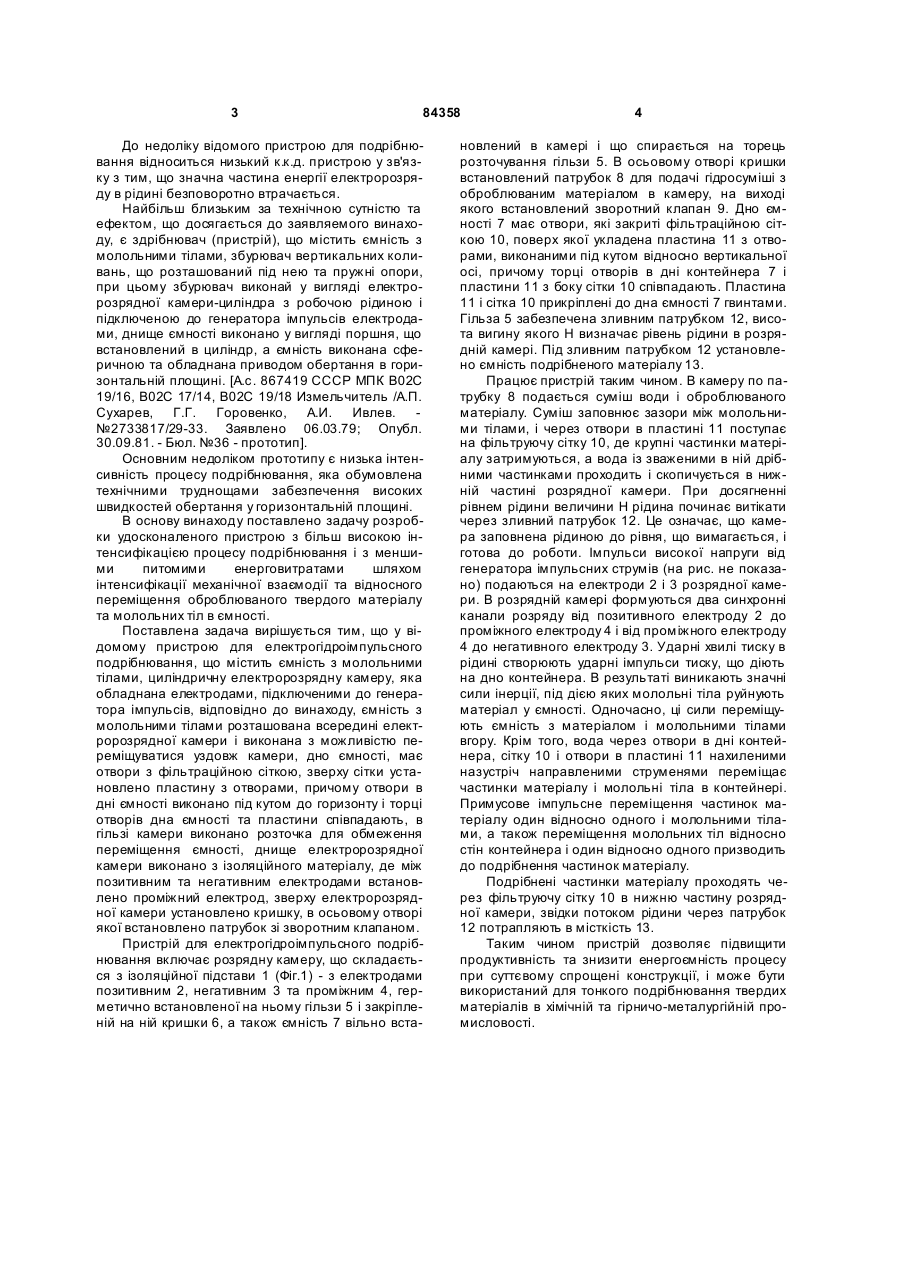

Пристрій для електрогідроімпульсного подрібнювання, що містить ємність з молольними тілами, 3 84358 До недоліку відомого пристрою для подрібнювання відноситься низький к.к.д. пристрою у зв'язку з тим, що значна частина енергії електророзряду в рідині безповоротно втрачається. Найбільш близьким за технічною сутністю та ефектом, що досягається до заявляемого винаходу, є здрібнювач (пристрій), що містить ємність з молольними тілами, збурювач вертикальних коливань, що розташований під нею та пружні опори, при цьому збурювач виконай у вигляді електророзрядної камери-циліндра з робочою рідиною і підключеною до генератора імпульсів електродами, днище ємності виконано у вигляді поршня, що встановлений в циліндр, а ємність виконана сферичною та обладнана приводом обертання в горизонтальній площині. [А.с. 867419 СССР МПК В02С 19/16, В02С 17/14, В02С 19/18 Измельчитель /А.П. Сухарев, Г.Г. Горовенко, А.И. Ивлев. №2733817/29-33. Заявлено 06.03.79; Опубл. 30.09.81. - Бюл. №36 - прототип]. Основним недоліком прототипу є низька інтенсивність процесу подрібнювання, яка обумовлена технічними труднощами забезпечення високих швидкостей обертання у горизонтальній площині. В основу винаходу поставлено задачу розробки удосконаленого пристрою з більш високою інтенсифікацією процесу подрібнювання і з меншими питомими енерговитратами шляхом інтенсифікації механічної взаємодії та відносного переміщення оброблюваного твердого матеріалу та молольних тіл в ємності. Поставлена задача вирішується тим, що у відомому пристрою для електрогідроімпульсного подрібнювання, що містить ємність з молольними тілами, циліндричну електророзрядну камеру, яка обладнана електродами, підключеними до генератора імпульсів, відповідно до винаходу, ємність з молольними тілами розташована всередині електророзрядної камери і виконана з можливістю переміщуватися уздовж камери, дно ємності, має отвори з фільтраційною сіткою, зверху сітки установлено пластину з отворами, причому отвори в дні ємності виконано під кутом до горизонту і торці отворів дна ємності та пластини співпадають, в гільзі камери виконано розточка для обмеження переміщення ємності, днище електророзрядної камери виконано з ізоляційного матеріалу, де між позитивним та негативним електродами встановлено проміжний електрод, зверху електророзрядної камери установлено кришку, в осьовому отворі якої встановлено патрубок зі зворотним клапаном. Пристрій для електрогідроімпульсного подрібнювання включає розрядну камеру, що складається з ізоляційної підстави 1 (Фіг.1) - з електродами позитивним 2, негативним 3 та проміжним 4, герметично встановленої на ньому гільзи 5 і закріпленій на ній кришки 6, а також ємність 7 вільно вста 4 новлений в камері і що спирається на торець розточування гільзи 5. В осьовому отворі кришки встановлений патрубок 8 для подачі гідросуміші з оброблюваним матеріалом в камеру, на виході якого встановлений зворотний клапан 9. Дно ємності 7 має отвори, які закриті фільтраційною сіткою 10, поверх якої укладена пластина 11 з отворами, виконаними під кутом відносно вертикальної осі, причому торці отворів в дні контейнера 7 і пластини 11 з боку сітки 10 співпадають. Пластина 11 і сітка 10 прикріплені до дна ємності 7 гвинтами. Гільза 5 забезпечена зливним патрубком 12, висота вигину якого Н визначає рівень рідини в розрядній камері. Під зливним патрубком 12 установлено ємність подрібненого матеріалу 13. Працює пристрій таким чином. В камеру по патрубку 8 подається суміш води і оброблюваного матеріалу. Суміш заповнює зазори між молольними тілами, і через отвори в пластині 11 поступає на фільтруючу сітку 10, де крупні частинки матеріалу затримуються, а вода із зваженими в ній дрібними частинками проходить і скопичується в нижній частині розрядної камери. При досягненні рівнем рідини величини Н рідина починає витікати через зливний патрубок 12. Це означає, що камера заповнена рідиною до рівня, що вимагається, і готова до роботи. Імпульси високої напруги від генератора імпульсних струмів (на рис. не показано) подаються на електроди 2 і 3 розрядної камери. В розрядній камері формуються два синхронні канали розряду від позитивного електроду 2 до проміжного електроду 4 і від проміжного електроду 4 до негативного електроду 3. Ударні хвилі тиску в рідині створюють ударні імпульси тиску, що діють на дно контейнера. В результаті виникають значні сили інерції, під дією яких молольні тіла руйнують матеріал у ємності. Одночасно, ці сили переміщують ємність з матеріалом і молольними тілами вгору. Крім того, вода через отвори в дні контейнера, сітку 10 і отвори в пластині 11 нахиленими назустріч направленими струменями переміщає частинки матеріалу і молольні тіла в контейнері. Примусове імпульсне переміщення частинок матеріалу один відносно одного і молольними тілами, а також переміщення молольних тіл відносно стін контейнера і один відносно одного призводить до подрібнення частинок матеріалу. Подрібнені частинки матеріалу проходять через фільтруючу сітку 10 в нижню частину розрядної камери, звідки потоком рідини через патрубок 12 потрапляють в місткість 13. Таким чином пристрій дозволяє підвищити продуктивність та знизити енергоємність процесу при суттєвому спрощені конструкції, і може бути використаний для тонкого подрібнювання твердих матеріалів в хімічній та гірничо-металургійній промисловості. 5 Комп’ютерна в ерстка В. Клюкін 84358 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for electrohydropulse crushing
Автори англійськоюVynohradov Borys Volodymyrovych, Yemelianenko Volodymyr Ivanovych
Назва патенту російськоюУстройство для электрогидроимпульсного измельчения
Автори російськоюВиноградов Борис Владимирович, Емельяненко Владимир Иванович
МПК / Мітки
МПК: B02C 19/00, B02C 19/18
Мітки: пристрій, подрібнювання, електрогідроімпульсного
