Пристрій для електрогідроімпульсного подрібнювання

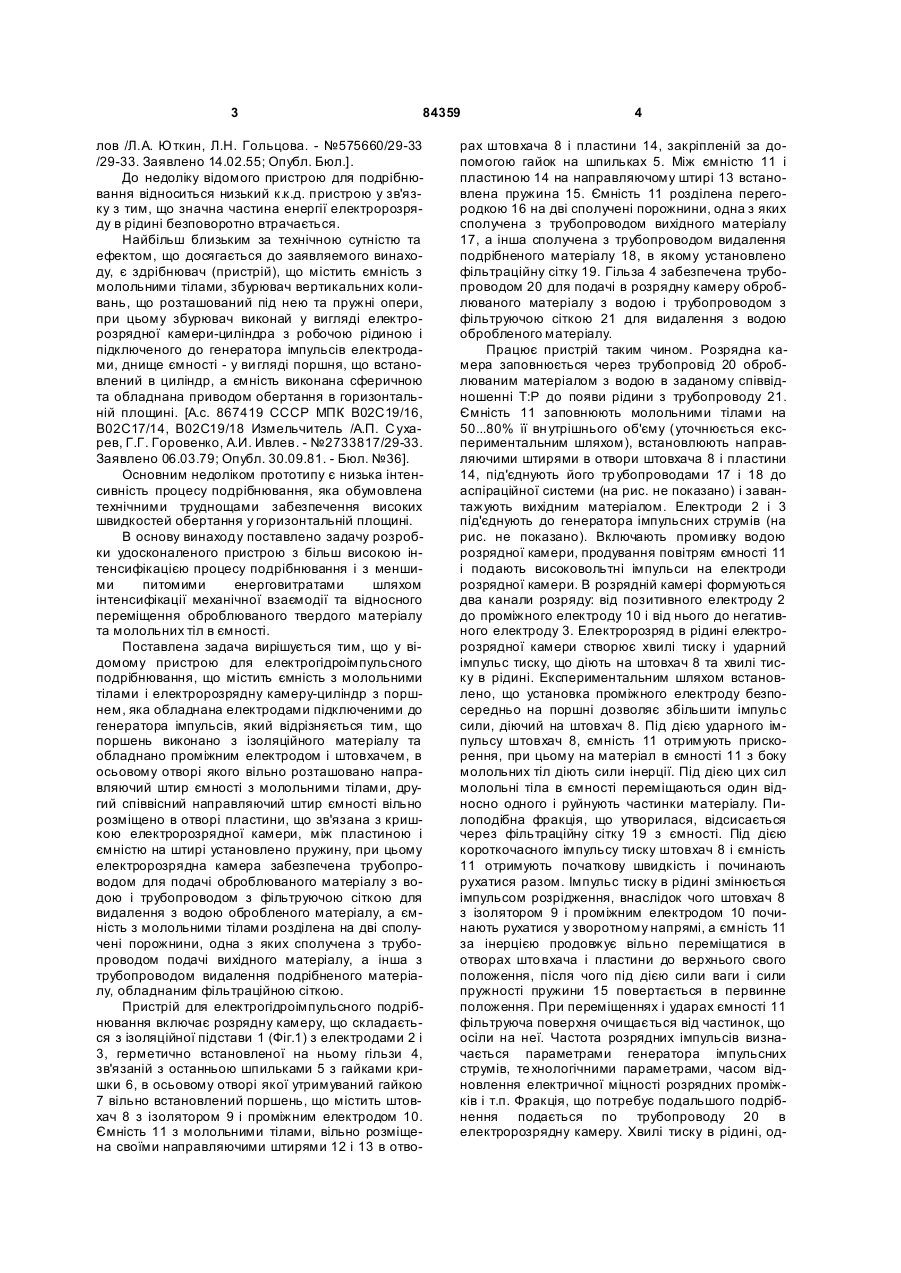

Пристрій для електрогідроімпульсного подрібнювання, що містить ємність з молольними тілами і електророзрядну камеру-циліндр з поршнем, яка C2 1 3 84359 лов /Л.А. Юткин, Л.Н. Гольцова. - №575660/29-33 /29-33. Заявлено 14.02.55; Опубл. Бюл.]. До недоліку відомого пристрою для подрібнювання відноситься низький к.к.д. пристрою у зв'язку з тим, що значна частина енергії електророзряду в рідині безповоротно втрачається. Найбільш близьким за технічною сутністю та ефектом, що досягається до заявляемого винаходу, є здрібнювач (пристрій), що містить ємність з молольними тілами, збурювач вертикальних коливань, що розташований під нею та пружні опери, при цьому збурювач виконай у вигляді електророзрядної камери-циліндра з робочою рідиною і підключеного до генератора імпульсів електродами, днище ємності - у ви гляді поршня, що встановлений в циліндр, а ємність виконана сферичною та обладнана приводом обертання в горизонтальній площині. [А.с. 867419 СССР МПК В02С19/16, В02С17/14, В02С19/18 Измельчитель /А.П. С ухарев, Г.Г. Горовенко, А.И. Ивлев. - №2733817/29-33. Заявлено 06.03.79; Опубл. 30.09.81. - Бюл. №36]. Основним недоліком прототипу є низька інтенсивність процесу подрібнювання, яка обумовлена технічними труднощами забезпечення високих швидкостей обертання у горизонтальній площині. В основу винаходу поставлено задачу розробки удосконаленого пристрою з більш високою інтенсифікацією процесу подрібнювання і з меншими питомими енерговитратами шляхом інтенсифікації механічної взаємодії та відносного переміщення оброблюваного твердого матеріалу та молольних тіл в ємності. Поставлена задача вирішується тим, що у відомому пристрою для електрогідроімпульсного подрібнювання, що містить ємність з молольними тілами і електророзрядну камеру-циліндр з поршнем, яка обладнана електродами підключеними до генератора імпульсів, який відрізняється тим, що поршень виконано з ізоляційного матеріалу та обладнано проміжним електродом і штовхачем, в осьовому отворі якого вільно розташовано направляючий штир ємності з молольними тілами, другий співвісний направляючий штир ємності вільно розміщено в отворі пластини, що зв'язана з кришкою електророзрядної камери, між пластиною і ємністю на штирі установлено пружину, при цьому електророзрядна камера забезпечена трубопроводом для подачі оброблюваного матеріалу з водою і трубопроводом з фільтруючою сіткою для видалення з водою обробленого матеріалу, а ємність з молольними тілами розділена на дві сполучені порожнини, одна з яких сполучена з трубопроводом подачі вихідного матеріалу, а інша з трубопроводом видалення подрібненого матеріалу, обладнаним фільтраційною сіткою. Пристрій для електрогідроімпульсного подрібнювання включає розрядну камеру, що складається з ізоляційної підстави 1 (Фіг.1) з електродами 2 і 3, герметично встановленої на ньому гільзи 4, зв'язаній з останньою шпильками 5 з гайками кришки 6, в осьовому отворі якої утримуваний гайкою 7 вільно встановлений поршень, що містить штовхач 8 з ізолятором 9 і проміжним електродом 10. Ємність 11 з молольними тілами, вільно розміщена своїми направляючими штирями 12 і 13 в отво 4 рах штовхача 8 і пластини 14, закріпленій за допомогою гайок на шпильках 5. Між ємністю 11 і пластиною 14 на направляючому штирі 13 встановлена пружина 15. Ємність 11 розділена перегородкою 16 на дві сполучені порожнини, одна з яких сполучена з трубопроводом вихідного матеріалу 17, а інша сполучена з трубопроводом видалення подрібненого матеріалу 18, в якому установлено фільтраційну сітку 19. Гільза 4 забезпечена трубопроводом 20 для подачі в розрядну камеру оброблюваного матеріалу з водою і трубопроводом з фільтруючою сіткою 21 для видалення з водою обробленого матеріалу. Працює пристрій таким чином. Розрядна камера заповнюється через трубопровід 20 оброблюваним матеріалом з водою в заданому співвідношенні Т:Р до появи рідини з трубопроводу 21. Ємність 11 заповнюють молольними тілами на 50...80% її вн утрішнього об'єму (уточнюється експериментальним шляхом), встановлюють направляючими штирями в отвори штовхача 8 і пластини 14, під'єднують його тр убопроводами 17 і 18 до аспіраційної системи (на рис. не показано) і завантажують вихідним матеріалом. Електроди 2 і 3 під'єднують до генератора імпульсних струмів (на рис. не показано). Включають промивку водою розрядної камери, продування повітрям ємності 11 і подають високовольтні імпульси на електроди розрядної камери. В розрядній камері формуються два канали розряду: від позитивного електроду 2 до проміжного електроду 10 і від нього до негативного електроду 3. Електророзряд в рідині електророзрядної камери створює хвилі тиску і ударний імпульс тиску, що діють на штовхач 8 та хвилі тиску в рідині. Експериментальним шляхом встановлено, що установка проміжного електроду безпосередньо на поршні дозволяє збільшити імпульс сили, діючий на штовхач 8. Під дією ударного імпульсу штовхач 8, ємність 11 отримують прискорення, при цьому на матеріал в ємності 11 з боку молольних тіл діють сили інерції. Під дією цих сил молольні тіла в ємності переміщаються один відносно одного і руйнують частинки матеріалу. Пилоподібна фракція, що утворилася, відсисається через фільтраційну сітку 19 з ємності. Під дією короткочасного імпульсу тиску штовхач 8 і ємність 11 отримують початкову швидкість і починають рухатися разом. Імпульс тиску в рідині змінюється імпульсом розрідження, внаслідок чого штовхач 8 з ізолятором 9 і проміжним електродом 10 починають рухатися у зворотному напрямі, а ємність 11 за інерцією продовжує вільно переміщатися в отворах што вхача і пластини до верхнього свого положення, після чого під дією сили ваги і сили пружності пружини 15 повертається в первинне положення. При переміщеннях і ударах ємності 11 фільтруюча поверхня очищається від частинок, що осіли на неї. Частота розрядних імпульсів визначається параметрами генератора імпульсних струмів, те хнологічними параметрами, часом відновлення електричної міцності розрядних проміжків і т.п. Фракція, що потребує подальшого подрібнення подається по трубопроводу 20 в електророзрядну камеру. Хвилі тиску в рідині, од 5 84359 ночасно, додатково подрібнюють частинки матеріалу в електророзрядній камері. Таким чином, в результаті обладнання поршня проміжним електродом та ємності, що здійснює поступальний рух пристрій для електрогідроімпу Комп’ютерна в ерстка В. Клюкін 6 льсного подрібнення дозволяє підвищити продуктивність та знизити енергоємність процесу при суттєвому спрощені конструкції, і може бути використаний в хімічній та гірничо-металургійній промисловості. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
