Гідравлічна стійка подвійного розсовування

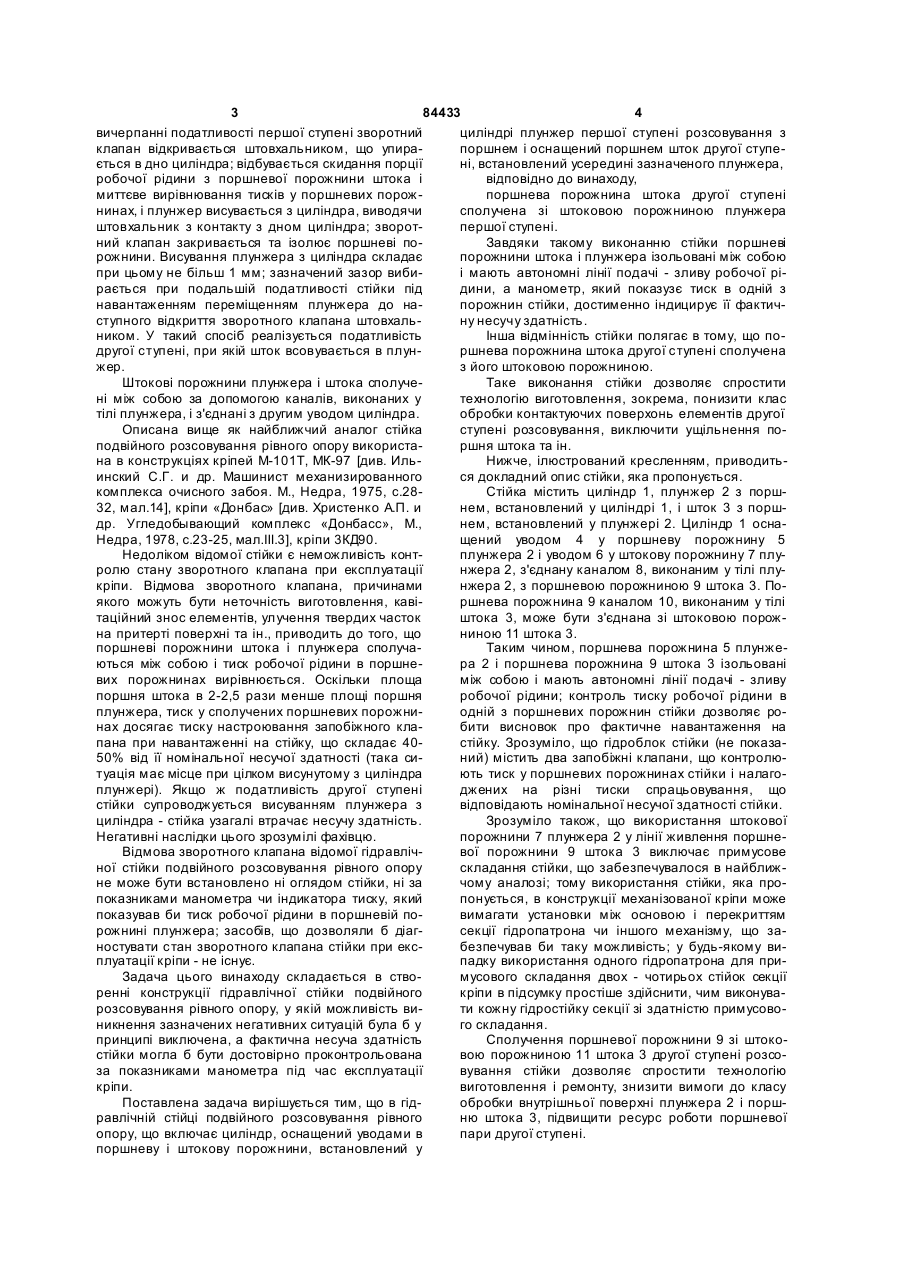

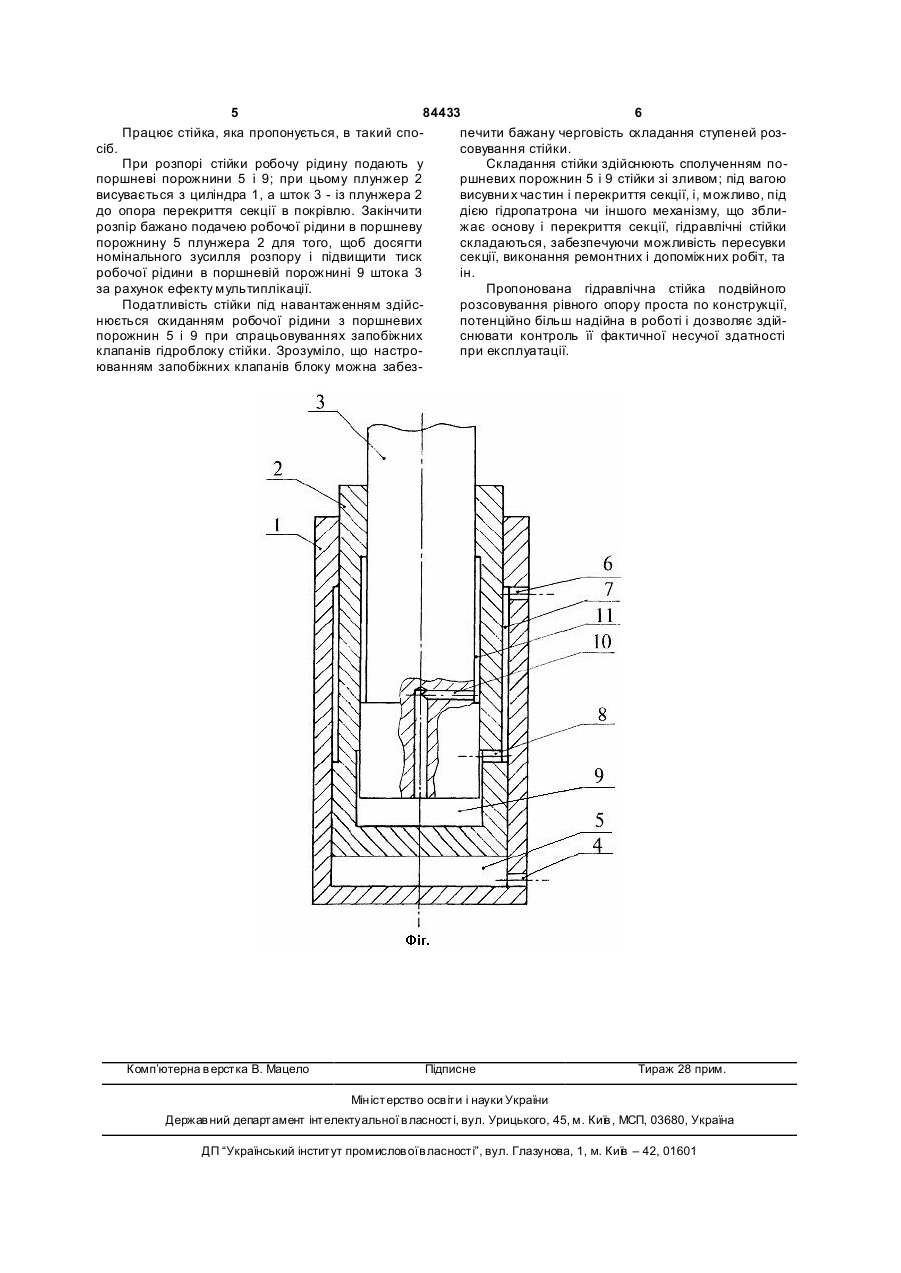

1. Гідравлічна стійка подвійного розсовування, яка містить циліндр, оснащений уводами в поршневу і штокову порожнини, встановлений у циліндрі плунжер першого ступеня розсовування з поршнем і оснащений поршнем шток другого ступеня, встановлений усередині зазначеного плунжера, яка відрізняється тим, що поршнева порожнина штока другого ступеня сполучена зі штоковою порожниною плунжера першого ступеня. 2. Стійка за п. 1, яка відрізняється тим, що поршнева порожнина штока другого ступеня сполучена з його штоковою порожниною. (19) (21) a200602066 (22) 24.02.2006 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) РИКОВ КОСТЯНТИН МИХАЙЛОВИЧ, U A (73) РИКОВ КОСТЯНТИН МИХАЙЛОВИЧ, U A (56) SU 1149024 A, 07.04.1985 SU 1086175 A, 15.04.1984 UA 19746 C1, 25.12.1997 SU 446660 A, 15.12.1974 SU 359408 A, 29.01.1973 SU 349794 A, 03.11.1972 SU 295883 A, 12.02.1971 SU 1585529 A1, 15.08.1990 SU 1469164 A1, 30.03.1989 SU 825991 A, 30.04.1981 3 84433 4 вичерпанні податливості першої ступені зворотний циліндрі плунжер першої ступені розсовування з клапан відкривається штовхальником, що упирапоршнем і оснащений поршнем шток другої ступеється в дно циліндра; відбувається скидання порції ні, встановлений усередині зазначеного плунжера, робочої рідини з поршневої порожнини штока і відповідно до винаходу, миттєве вирівнювання тисків у поршневих порожпоршнева порожнина штока другої ступені нинах, і плунжер висувається з циліндра, виводячи сполучена зі штоковою порожниною плунжера штовхальник з контакту з дном циліндра; зворотпершої ступені. ний клапан закривається та ізолює поршневі поЗавдяки такому виконанню стійки поршневі рожнини. Висування плунжера з циліндра складає порожнини штока і плунжера ізольовані між собою при цьому не більш 1 мм; зазначений зазор вибиі мають автономні лінії подачі - зливу робочої рірається при подальшій податливості стійки під дини, а манометр, який показузє тиск в одній з навантаженням переміщенням плунжера до напорожнин стійки, достименно індицирує її фактичступного відкриття зворотного клапана штовхальну несучу здатність. ником. У такий спосіб реалізується податливість Інша відмінність стійки полягає в тому, що подругої ступені, при якій шток всовувається в плунршнева порожнина штока другої ступені сполучена жер. з його штоковою порожниною. Штокові порожнини плунжера і штока сполучеТаке виконання стійки дозволяє спростити ні між собою за допомогою каналів, виконаних у технологію виготовлення, зокрема, понизити клас тілі плунжера, і з'єднані з другим уводом циліндра. обробки контактуючих поверхонь елементів другої Описана вище як найближчий аналог стійка ступені розсовування, виключити ущільнення поподвійного розсовування рівного опору використаршня штока та ін. на в конструкціях кріпей М-101Т, МК-97 [див. ИльНижче, ілюстрований кресленням, приводитьинский С.Г. и др. Машинист механизированного ся докладний опис стійки, яка пропонується. комплекса очисного забоя. M., Недра, 1975, с.28Стійка містить циліндр 1, плунжер 2 з порш32, мал.14], кріпи «Донбас» [див. Христенко А.П. и нем, встановлений у циліндрі 1, і шток 3 з поршдр. Угледобывающий комплекс «Донбасс», M., нем, встановлений у плунжері 2. Циліндр 1 оснаНедра, 1978, с.23-25, мал.ІІІ.3], кріпи 3КД90. щений уводом 4 у поршневу порожнину 5 Недоліком відомої стійки є неможливість контплунжера 2 і уводом 6 у штокову порожнину 7 плуролю стану зворотного клапана при експлуатації нжера 2, з'єднану каналом 8, виконаним у тілі плукріпи. Відмова зворотного клапана, причинами нжера 2, з поршневою порожниною 9 штока 3. Поякого можуть бути неточність виготовлення, кавіршнева порожнина 9 каналом 10, виконаним у тілі таційний знос елементів, улучення твердих часток штока 3, може бути з'єднана зі штоковою порожна притерті поверхні та ін., приводить до того, що ниною 11 штока 3. поршневі порожнини штока і плунжера сполучаТаким чином, поршнева порожнина 5 плунжеються між собою і тиск робочої рідини в поршнера 2 і поршнева порожнина 9 штока 3 ізольовані вих порожнинах вирівнюється. Оскільки площа між собою і мають автономні лінії подачі - зливу поршня штока в 2-2,5 рази менше площі поршня робочої рідини; контроль тиску робочої рідини в плунжера, тиск у сполучених поршневих порожниодній з поршневих порожнин стійки дозволяє ронах досягає тиску настроювання запобіжного клабити висновок про фактичне навантаження на пана при навантаженні на стійку, що складає 40стійку. Зрозуміло, що гідроблок стійки (не показа50% від її номінальної несучої здатності (така синий) містить два запобіжні клапани, що контролютуація має місце при цілком висунутому з циліндра ють тиск у поршневих порожнинах стійки і налагоплунжері). Якщо ж податливість другої ступені джених на різні тиски спрацьовування, що стійки супроводжується висуванням плунжера з відповідають номінальної несучої здатності стійки. циліндра - стійка узагалі втрачає несучу здатність. Зрозуміло також, що використання штокової Негативні наслідки цього зрозумілі фахівцю. порожнини 7 плунжера 2 у лінії живлення поршнеВідмова зворотного клапана відомої гідравлічвої порожнини 9 штока 3 виключає примусове ної стійки подвійного розсовування рівного опору складання стійки, що забезпечувалося в найближне може бути встановлено ні оглядом стійки, ні за чому аналозі; тому використання стійки, яка пропоказниками манометра чи індикатора тиску, який понується, в конструкції механізованої кріпи може показував би тиск робочої рідини в поршневій повимагати установки між основою і перекриттям рожнині плунжера; засобів, що дозволяли б діагсекції гідропатрона чи іншого механізму, що заностувати стан зворотного клапана стійки при ексбезпечував би таку можливість; у будь-якому виплуатації кріпи - не існує. падку використання одного гідропатрона для приЗадача цього винаходу складається в ствомусового складання двох - чотирьох стійок секції ренні конструкції гідравлічної стійки подвійного кріпи в підсумку простіше здійснити, чим виконуварозсовування рівного опору, у якій можливість вити кожну гідростійку секції зі здатністю примусовоникнення зазначених негативних ситуацій була б у го складання. принципі виключена, а фактична несуча здатність Сполучення поршневої порожнини 9 зі штокостійки могла б бути достовірно проконтрольована вою порожниною 11 штока 3 другої ступені розсоза показниками манометра під час експлуатації вування стійки дозволяє спростити технологію кріпи. виготовлення і ремонту, знизити вимоги до класу Поставлена задача вирішується тим, що в гідобробки внутрішньої поверхні плунжера 2 і поршравлічній стійці подвійного розсовування рівного ню штока 3, підвищити ресурс роботи поршневої опору, що включає циліндр, оснащений уводами в пари другої ступені. поршневу і штокову порожнини, встановлений у 5 84433 6 Працює стійка, яка пропонується, в такий спопечити бажану черговість складання ступеней розсіб. совування стійки. При розпорі стійки робочу рідину подають у Складання стійки здійснюють сполученням попоршневі порожнини 5 і 9; при цьому плунжер 2 ршневих порожнин 5 і 9 стійки зі зливом; під вагою висувається з циліндра 1, а шток 3 - із плунжера 2 висувни х частин і перекриття секції, і, можливо, під до опора перекриття секції в покрівлю. Закінчити дією гідропатрона чи іншого механізму, що зблирозпір бажано подачею робочої рідини в поршневу жає основу і перекриття секції, гідравлічні стійки порожнину 5 плунжера 2 для того, щоб досягти складаються, забезпечуючи можливість пересувки номінального зусилля розпору і підвищити тиск секції, виконання ремонтних і допоміжних робіт, та робочої рідини в поршневій порожнині 9 штока 3 ін. за рахунок ефекту мультиплікації. Пропонована гідравлічна стійка подвійного Податливість стійки під навантаженням здійсрозсовування рівного опору проста по конструкції, нюється скиданням робочої рідини з поршневих потенційно більш надійна в роботі і дозволяє здійпорожнин 5 і 9 при спрацьовуваннях запобіжних снювати контроль її фактичної несучої здатності клапанів гідроблоку стійки. Зрозуміло, що настропри експлуатації. юванням запобіжних клапанів блоку можна забез Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
