Спосіб ремонту ізоляційного покриття трубопроводу

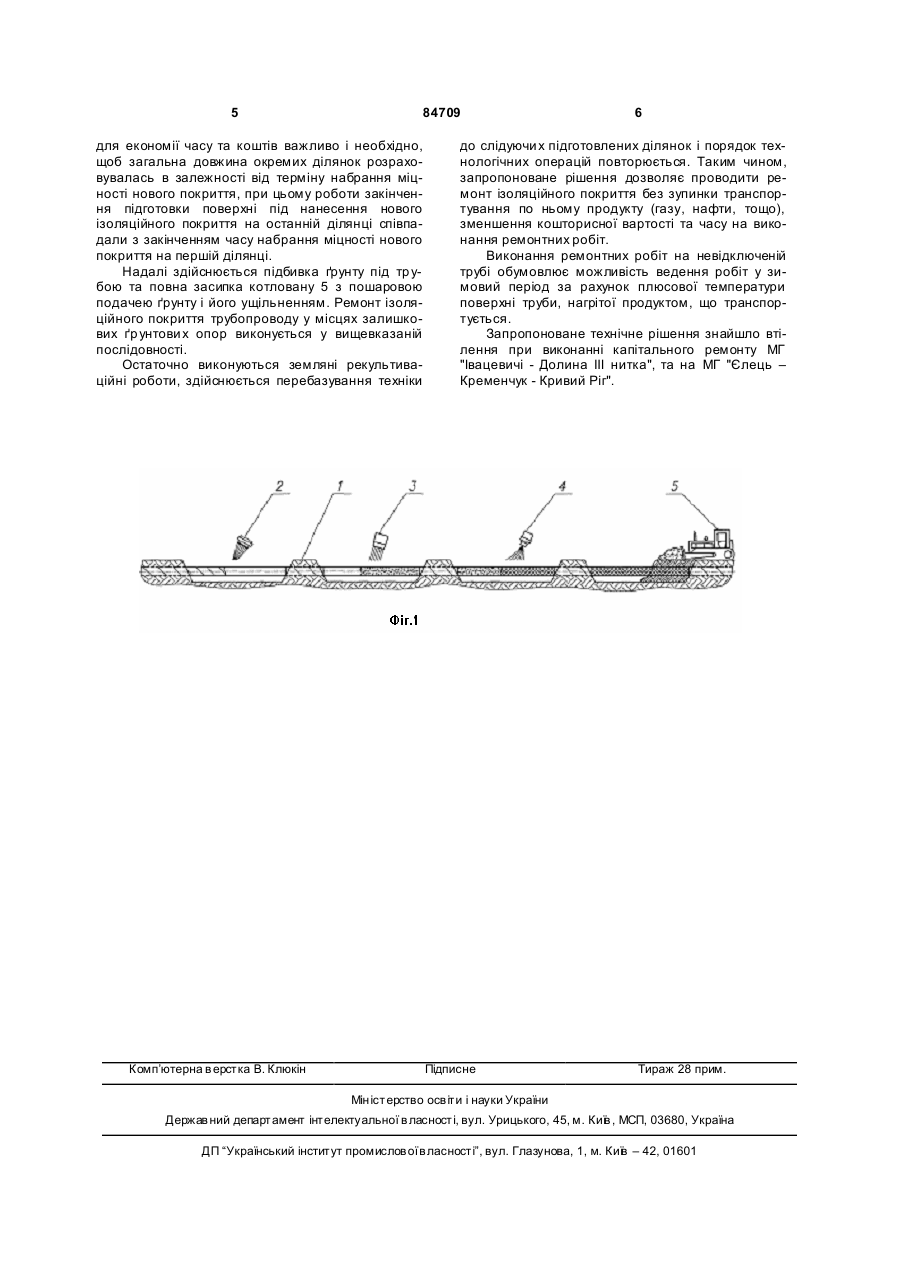

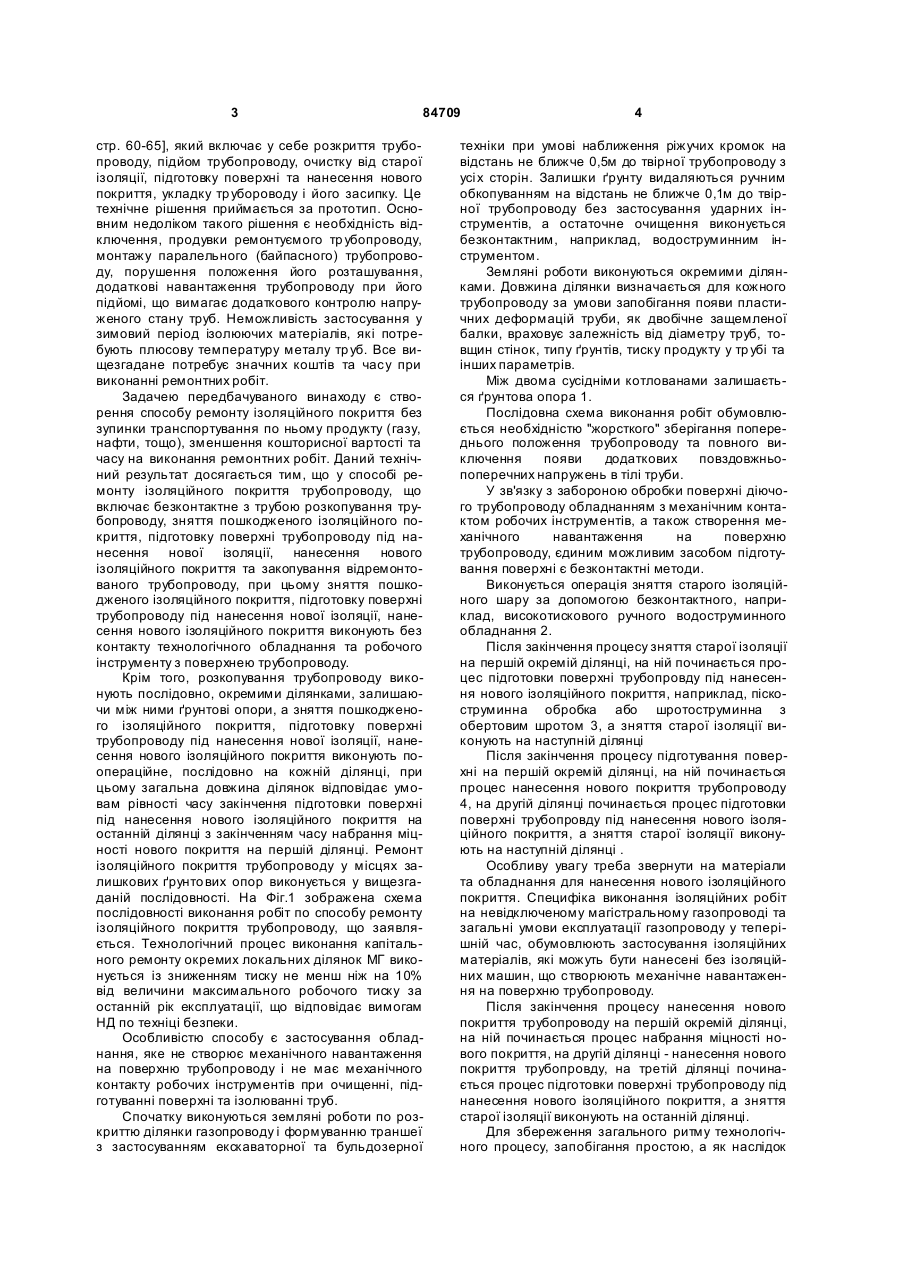

1. Спосіб ремонту ізоляційного покриття трубопроводу, що включає такі безконтактні з трубою операції: розкопування трубопроводу, зняття пошкодженого ізоляційного покриття, підготовку поверхні трубопроводу під нанесення нової ізоляції, нанесення нового ізоляційного покриття та закопу C2 2 (19) 1 3 84709 стр. 60-65], який включає у себе розкриття трубопроводу, підйом трубопроводу, очистку від старої ізоляції, підготовку поверхні та нанесення нового покриття, укладку тр убороводу і його засипку. Це технічне рішення приймається за прототип. Основним недоліком такого рішення є необхідність відключення, продувки ремонтуємого тр убопроводу, монтажу паралельного (байпасного) трубопроводу, порушення положення його розташування, додаткові навантаження трубопроводу при його підйомі, що вимагає додаткового контролю напруженого стану труб. Неможливість застосування у зимовий період ізолюючих матеріалів, які потребують плюсову температуру металу тр уб. Все вищезгадане потребує значних коштів та часу при виконанні ремонтних робіт. Задачею передбачуваного винаходу є створення способу ремонту ізоляційного покриття без зупинки транспортування по ньому продукту (газу, нафти, тощо), зменшення кошторисної вартості та часу на виконання ремонтних робіт. Даний технічний результат досягається тим, що у способі ремонту ізоляційного покриття трубопроводу, що включає безконтактне з трубою розкопування трубопроводу, зняття пошкодженого ізоляційного покриття, підготовку поверхні трубопроводу під нанесення нової ізоляції, нанесення нового ізоляційного покриття та закопування відремонтованого трубопроводу, при цьому зняття пошкодженого ізоляційного покриття, підготовку поверхні трубопроводу під нанесення нової ізоляції, нанесення нового ізоляційного покриття виконують без контакту технологічного обладнання та робочого інструменту з поверхнею трубопроводу. Крім того, розкопування трубопроводу виконують послідовно, окремими ділянками, залишаючи між ними ґрунтові опори, а зняття пошкодженого ізоляційного покриття, підготовку поверхні трубопроводу під нанесення нової ізоляції, нанесення нового ізоляційного покриття виконують поопераційне, послідовно на кожній ділянці, при цьому загальна довжина ділянок відповідає умовам рівності часу закінчення підготовки поверхні під нанесення нового ізоляційного покриття на останній ділянці з закінченням часу набрання міцності нового покриття на першій ділянці. Ремонт ізоляційного покриття трубопроводу у місцях залишкових ґрунто вих опор виконується у вищезгаданій послідовності. На Фіг.1 зображена схема послідовності виконання робіт по способу ремонту ізоляційного покриття трубопроводу, що заявляється. Технологічний процес виконання капітального ремонту окремих локальних ділянок МГ виконується із зниженням тиску не менш ніж на 10% від величини максимального робочого тиску за останній рік експлуатації, що відповідає вимогам НД по техніці безпеки. Особливістю способу є застосування обладнання, яке не створює механічного навантаження на поверхню трубопроводу і не має механічного контакту робочих інструментів при очищенні, підготуванні поверхні та ізолюванні труб. Спочатку виконуються земляні роботи по розкриттю ділянки газопроводу і формуванню траншеї з застосуванням екскаваторної та бульдозерної 4 техніки при умові наближення ріжучих кромок на відстань не ближче 0,5м до твірної трубопроводу з усі х сторін. Залишки ґрунту видаляються ручним обкопуванням на відстань не ближче 0,1м до твірної трубопроводу без застосування ударних інструментів, а остаточне очищення виконується безконтактним, наприклад, водоструминним інструментом. Земляні роботи виконуються окремими ділянками. Довжина ділянки визначається для кожного трубопроводу за умови запобігання появи пластичних деформацій труби, як двобічне защемленої балки, враховує залежність від діаметру труб, товщин стінок, типу ґрунтів, тиску продукту у тр убі та інших параметрів. Між двома сусідніми котлованами залишається ґрунтова опора 1. Послідовна схема виконання робіт обумовлюється необхідністю "жорсткого" зберігання попереднього положення трубопроводу та повного виключення появи додаткових повздовжньопоперечних напружень в тілі труби. У зв'язку з забороною обробки поверхні діючого трубопроводу обладнанням з механічним контактом робочих інструментів, а також створення механічного навантаження на поверхню трубопроводу, єдиним можливим засобом підготування поверхні є безконтактні методи. Виконується операція зняття старого ізоляційного шару за допомогою безконтактного, наприклад, високотискового ручного водоструминного обладнання 2. Після закінчення процесу зняття старої ізоляції на першій окремій ділянці, на ній починається процес підготовки поверхні трубопровду під нанесення нового ізоляційного покриття, наприклад, піскоструминна обробка або шротоструминна з обертовим шротом 3, а зняття старої ізоляції виконують на наступній ділянці Після закінчення процесу підготування поверхні на першій окремій ділянці, на ній починається процес нанесення нового покриття трубопроводу 4, на другій ділянці починається процес підготовки поверхні трубопровду під нанесення нового ізоляційного покриття, а зняття старої ізоляції виконують на наступній ділянці . Особливу увагу треба звернути на матеріали та обладнання для нанесення нового ізоляційного покриття. Специфіка виконання ізоляційних робіт на невідключеному магістральному газопроводі та загальні умови експлуатації газопроводу у теперішній час, обумовлюють застосування ізоляційних матеріалів, які можуть бути нанесені без ізоляційних машин, що створюють механічне навантаження на поверхню трубопроводу. Після закінчення процесу нанесення нового покриття трубопроводу на першій окремій ділянці, на ній починається процес набрання міцності нового покриття, на другій ділянці - нанесення нового покриття трубопровду, на третій ділянці починається процес підготовки поверхні трубопроводу під нанесення нового ізоляційного покриття, а зняття старої ізоляції виконують на останній ділянці. Для збереження загального ритму технологічного процесу, запобігання простою, а як наслідок 5 84709 для економії часу та коштів важливо і необхідно, щоб загальна довжина окремих ділянок розраховувалась в залежності від терміну набрання міцності нового покриття, при цьому роботи закінчення підготовки поверхні під нанесення нового ізоляційного покриття на останній ділянці співпадали з закінченням часу набрання міцності нового покриття на першій ділянці. Надалі здійснюється підбивка ґрунту під тр убою та повна засипка котловану 5 з пошаровою подачею ґрунту і його ущільненням. Ремонт ізоляційного покриття трубопроводу у місцях залишкових ґр унтови х опор виконується у вищевказаній послідовності. Остаточно виконуються земляні рекультиваційні роботи, здійснюється перебазування техніки Комп’ютерна в ерстка В. Клюкін 6 до слідуючи х підготовлених ділянок і порядок технологічних операцій повторюється. Таким чином, запропоноване рішення дозволяє проводити ремонт ізоляційного покриття без зупинки транспортування по ньому продукту (газу, нафти, тощо), зменшення кошторисної вартості та часу на виконання ремонтних робіт. Виконання ремонтних робіт на невідключеній трубі обумовлює можливість ведення робіт у зимовий період за рахунок плюсової температури поверхні труби, нагрітої продуктом, що транспортується. Запропоноване технічне рішення знайшло втілення при виконанні капітального ремонту МГ "Івацевичі - Долина III нитка", та на МГ "Єлець – Кременчук - Кривий Ріг". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
