Запобіжний пристрій зброї

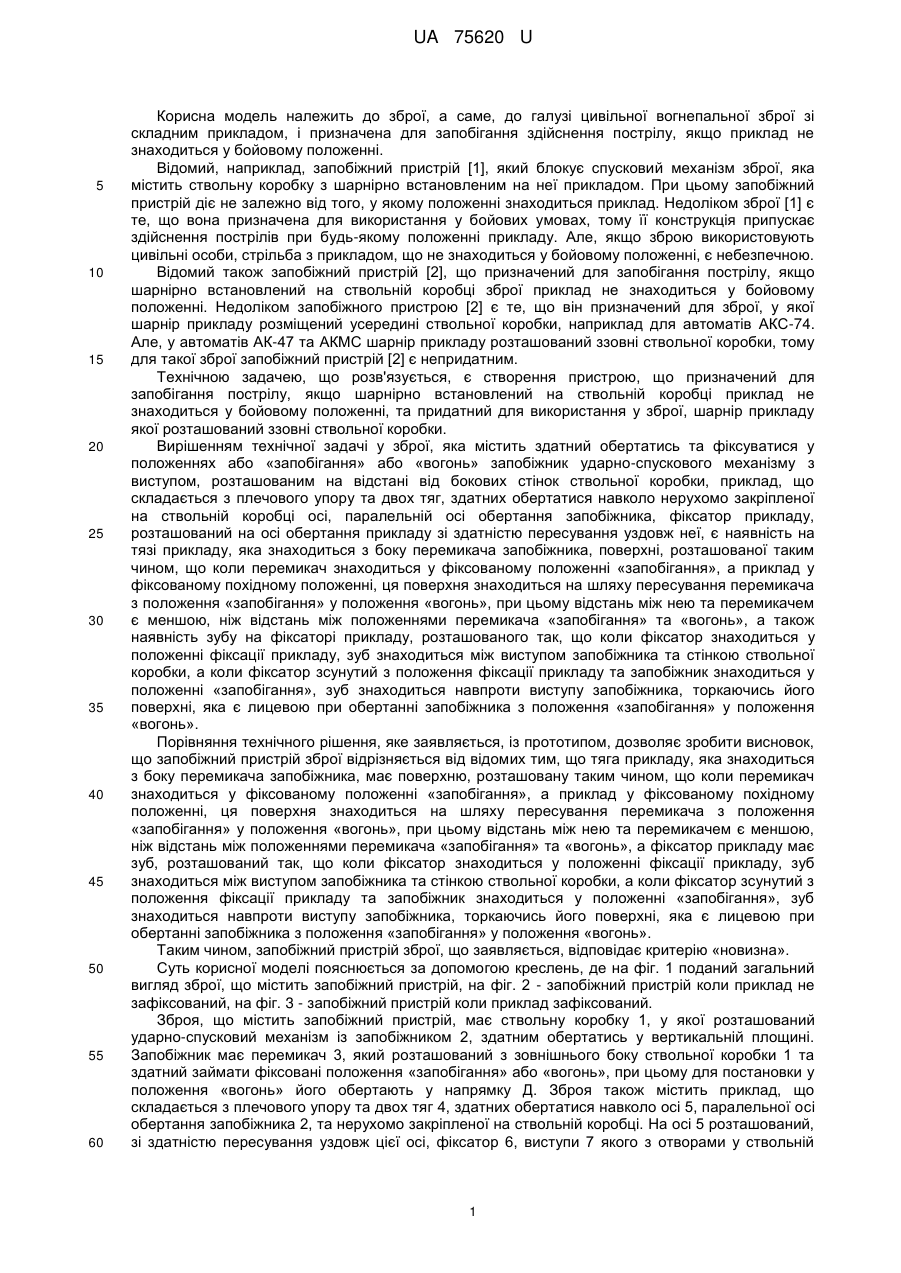

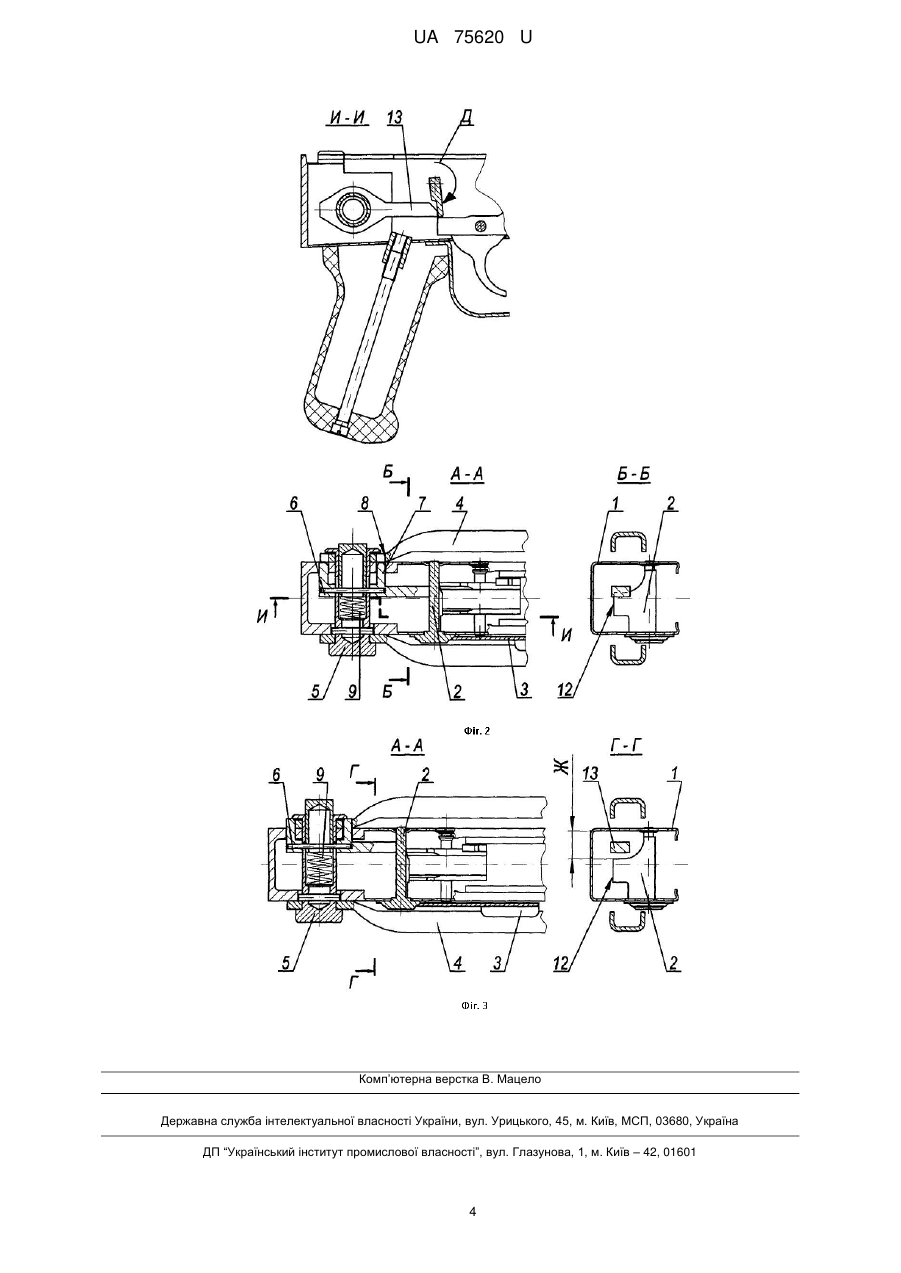

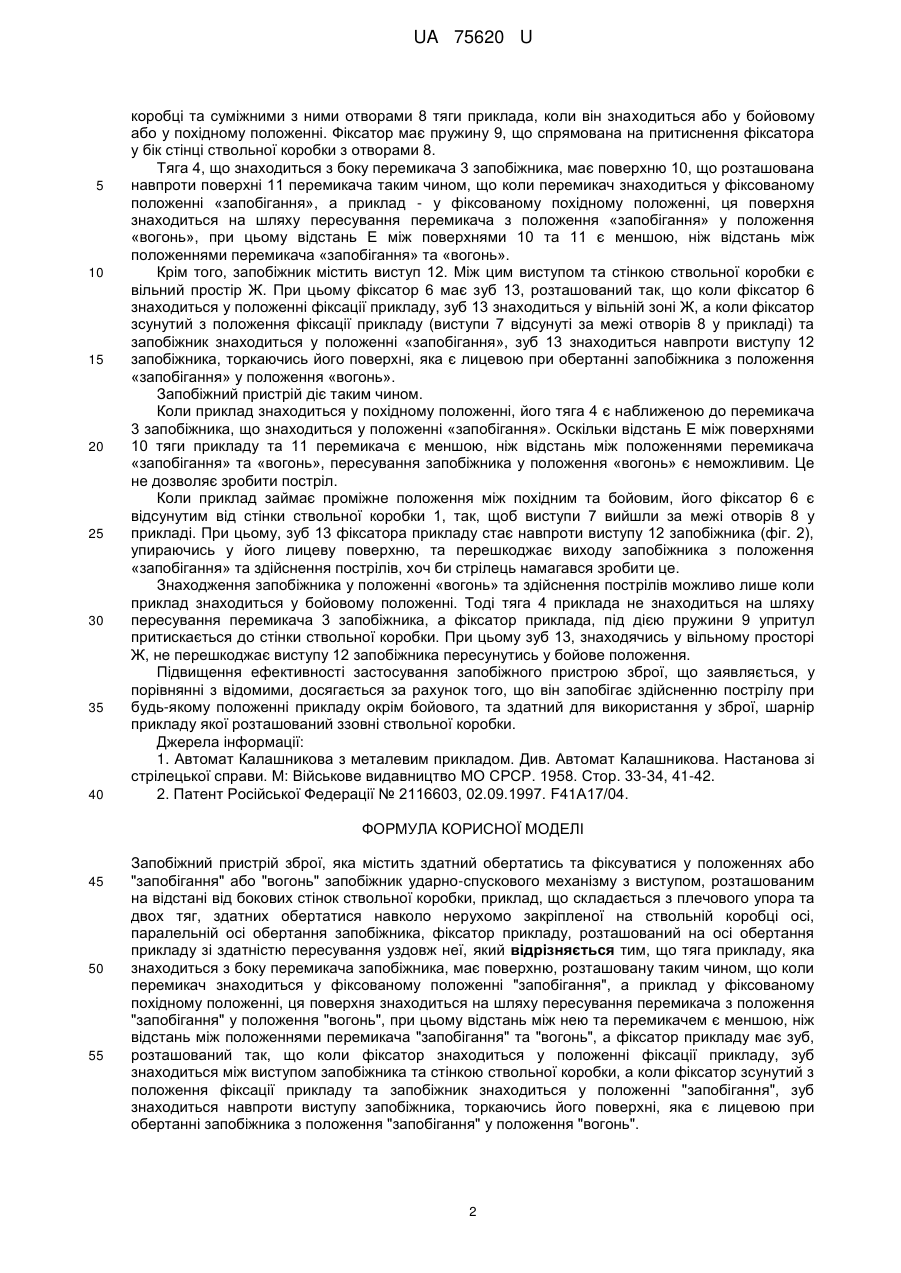

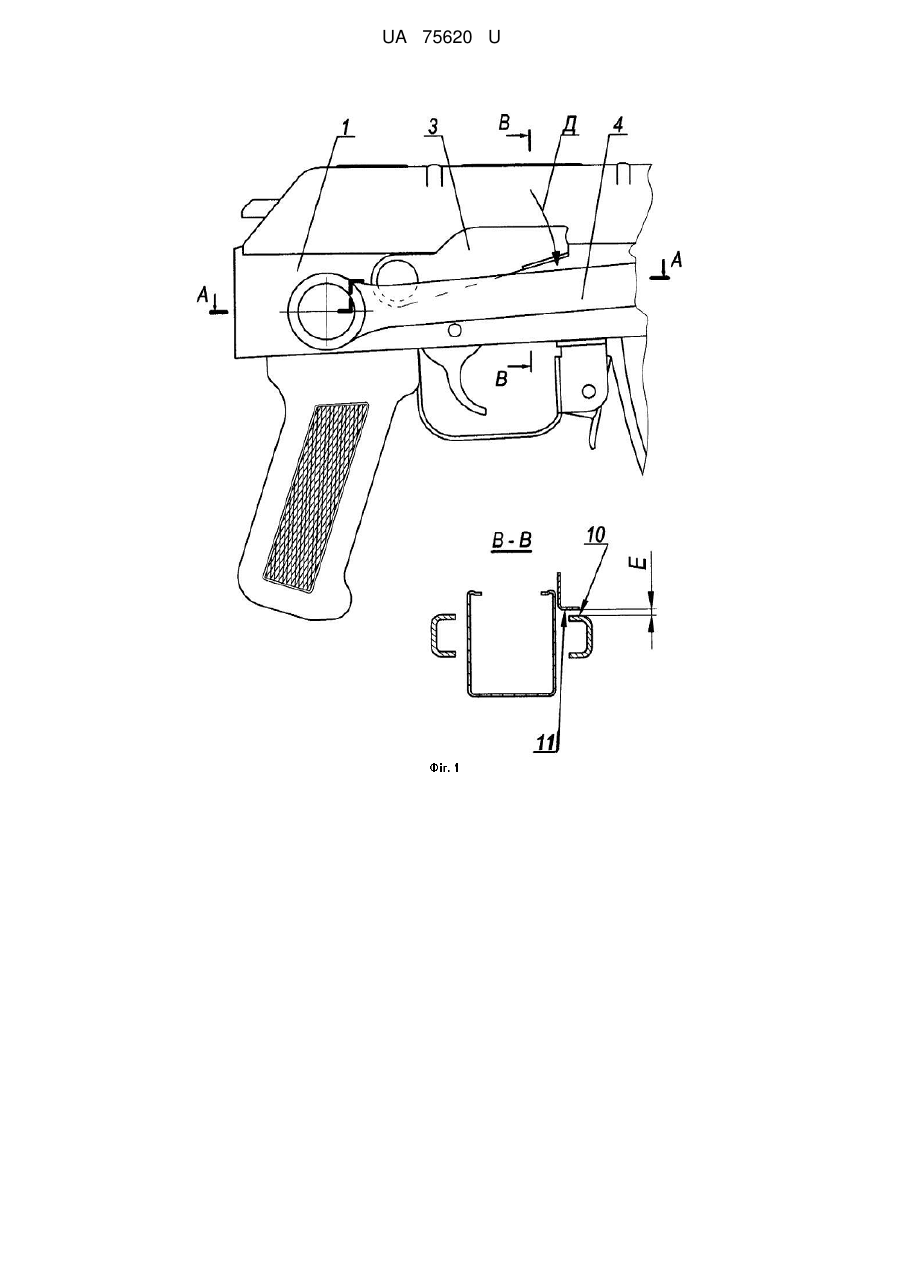

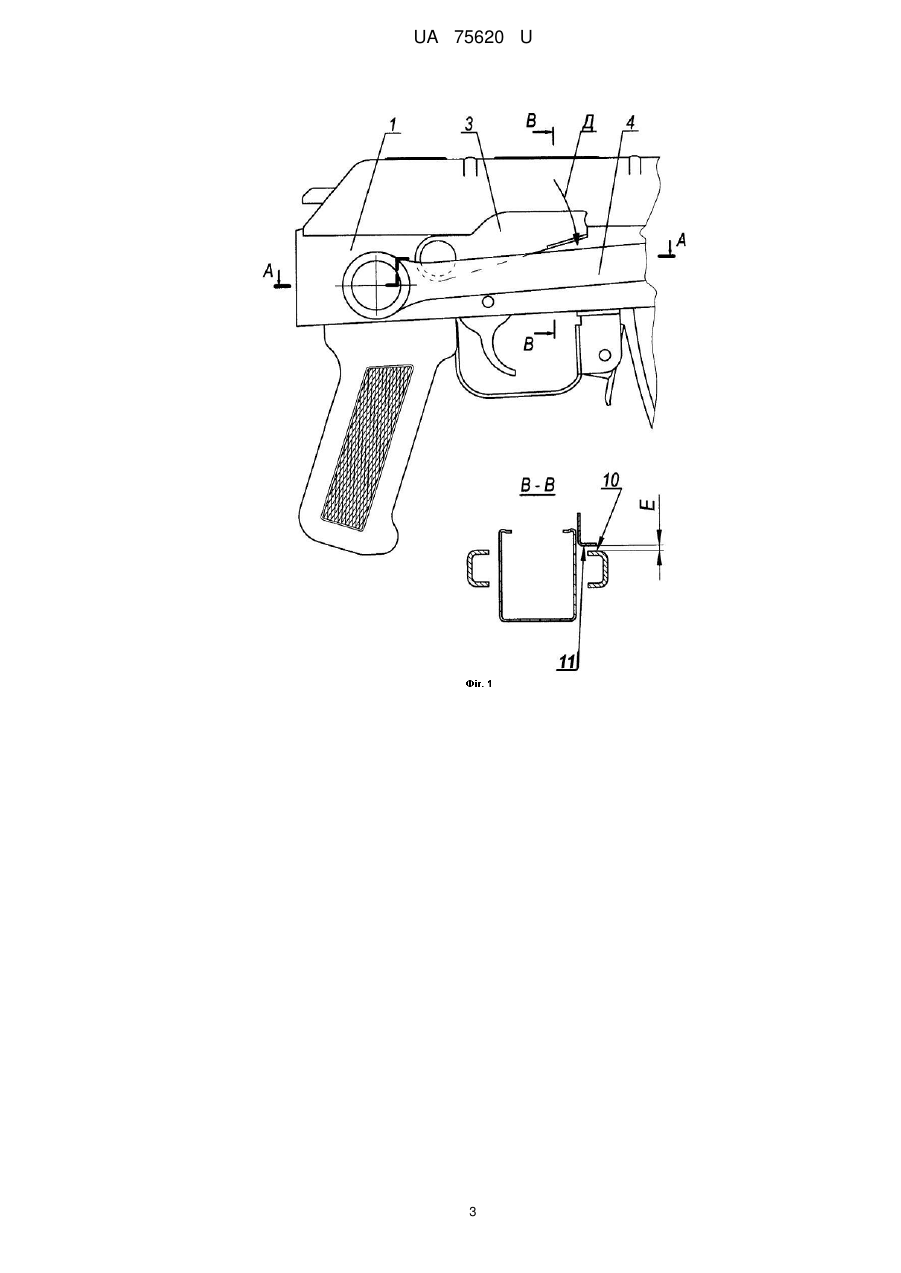

Реферат: UA 75620 U UA 75620 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зброї, а саме, до галузі цивільної вогнепальної зброї зі складним прикладом, і призначена для запобігання здійснення пострілу, якщо приклад не знаходиться у бойовому положенні. Відомий, наприклад, запобіжний пристрій [1], який блокує спусковий механізм зброї, яка містить ствольну коробку з шарнірно встановленим на неї прикладом. При цьому запобіжний пристрій діє не залежно від того, у якому положенні знаходиться приклад. Недоліком зброї [1] є те, що вона призначена для використання у бойових умовах, тому її конструкція припускає здійснення пострілів при будь-якому положенні прикладу. Але, якщо зброю використовують цивільні особи, стрільба з прикладом, що не знаходиться у бойовому положенні, є небезпечною. Відомий також запобіжний пристрій [2], що призначений для запобігання пострілу, якщо шарнірно встановлений на ствольній коробці зброї приклад не знаходиться у бойовому положенні. Недоліком запобіжного пристрою [2] є те, що він призначений для зброї, у якої шарнір прикладу розміщений усередині ствольної коробки, наприклад для автоматів АКС-74. Але, у автоматів АК-47 та АКМС шарнір прикладу розташований ззовні ствольної коробки, тому для такої зброї запобіжний пристрій [2] є непридатним. Технічною задачею, що розв'язується, є створення пристрою, що призначений для запобігання пострілу, якщо шарнірно встановлений на ствольній коробці приклад не знаходиться у бойовому положенні, та придатний для використання у зброї, шарнір прикладу якої розташований ззовні ствольної коробки. Вирішенням технічної задачі у зброї, яка містить здатний обертатись та фіксуватися у положеннях або «запобігання» або «вогонь» запобіжник ударно-спускового механізму з виступом, розташованим на відстані від бокових стінок ствольної коробки, приклад, що складається з плечового упору та двох тяг, здатних обертатися навколо нерухомо закріпленої на ствольній коробці осі, паралельній осі обертання запобіжника, фіксатор прикладу, розташований на осі обертання прикладу зі здатністю пересування уздовж неї, є наявність на тязі прикладу, яка знаходиться з боку перемикача запобіжника, поверхні, розташованої таким чином, що коли перемикач знаходиться у фіксованому положенні «запобігання», а приклад у фіксованому похідному положенні, ця поверхня знаходиться на шляху пересування перемикача з положення «запобігання» у положення «вогонь», при цьому відстань між нею та перемикачем є меншою, ніж відстань між положеннями перемикача «запобігання» та «вогонь», а також наявність зубу на фіксаторі прикладу, розташованого так, що коли фіксатор знаходиться у положенні фіксації прикладу, зуб знаходиться між виступом запобіжника та стінкою ствольної коробки, а коли фіксатор зсунутий з положення фіксації прикладу та запобіжник знаходиться у положенні «запобігання», зуб знаходиться навпроти виступу запобіжника, торкаючись його поверхні, яка є лицевою при обертанні запобіжника з положення «запобігання» у положення «вогонь». Порівняння технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що запобіжний пристрій зброї відрізняється від відомих тим, що тяга прикладу, яка знаходиться з боку перемикача запобіжника, має поверхню, розташовану таким чином, що коли перемикач знаходиться у фіксованому положенні «запобігання», а приклад у фіксованому похідному положенні, ця поверхня знаходиться на шляху пересування перемикача з положення «запобігання» у положення «вогонь», при цьому відстань між нею та перемикачем є меншою, ніж відстань між положеннями перемикача «запобігання» та «вогонь», а фіксатор прикладу має зуб, розташований так, що коли фіксатор знаходиться у положенні фіксації прикладу, зуб знаходиться між виступом запобіжника та стінкою ствольної коробки, а коли фіксатор зсунутий з положення фіксації прикладу та запобіжник знаходиться у положенні «запобігання», зуб знаходиться навпроти виступу запобіжника, торкаючись його поверхні, яка є лицевою при обертанні запобіжника з положення «запобігання» у положення «вогонь». Таким чином, запобіжний пристрій зброї, що заявляється, відповідає критерію «новизна». Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 поданий загальний вигляд зброї, що містить запобіжний пристрій, на фіг. 2 - запобіжний пристрій коли приклад не зафіксований, на фіг. 3 - запобіжний пристрій коли приклад зафіксований. Зброя, що містить запобіжний пристрій, має ствольну коробку 1, у якої розташований ударно-спусковий механізм із запобіжником 2, здатним обертатись у вертикальній площині. Запобіжник має перемикач 3, який розташований з зовнішнього боку ствольної коробки 1 та здатний займати фіксовані положення «запобігання» або «вогонь», при цьому для постановки у положення «вогонь» його обертають у напрямку Д. Зброя також містить приклад, що складається з плечового упору та двох тяг 4, здатних обертатися навколо осі 5, паралельної осі обертання запобіжника 2, та нерухомо закріпленої на ствольній коробці. На осі 5 розташований, зі здатністю пересування уздовж цієї осі, фіксатор 6, виступи 7 якого з отворами у ствольній 1 UA 75620 U 5 10 15 20 25 30 35 40 коробці та суміжними з ними отворами 8 тяги приклада, коли він знаходиться або у бойовому або у похідному положенні. Фіксатор має пружину 9, що спрямована на притиснення фіксатора у бік стінці ствольної коробки з отворами 8. Тяга 4, що знаходиться з боку перемикача 3 запобіжника, має поверхню 10, що розташована навпроти поверхні 11 перемикача таким чином, що коли перемикач знаходиться у фіксованому положенні «запобігання», а приклад - у фіксованому похідному положенні, ця поверхня знаходиться на шляху пересування перемикача з положення «запобігання» у положення «вогонь», при цьому відстань Е між поверхнями 10 та 11 є меншою, ніж відстань між положеннями перемикача «запобігання» та «вогонь». Крім того, запобіжник містить виступ 12. Між цим виступом та стінкою ствольної коробки є вільний простір Ж. При цьому фіксатор 6 має зуб 13, розташований так, що коли фіксатор 6 знаходиться у положенні фіксації прикладу, зуб 13 знаходиться у вільній зоні Ж, а коли фіксатор зсунутий з положення фіксації прикладу (виступи 7 відсунуті за межі отворів 8 у прикладі) та запобіжник знаходиться у положенні «запобігання», зуб 13 знаходиться навпроти виступу 12 запобіжника, торкаючись його поверхні, яка є лицевою при обертанні запобіжника з положення «запобігання» у положення «вогонь». Запобіжний пристрій діє таким чином. Коли приклад знаходиться у похідному положенні, його тяга 4 є наближеною до перемикача 3 запобіжника, що знаходиться у положенні «запобігання». Оскільки відстань Е між поверхнями 10 тяги прикладу та 11 перемикача є меншою, ніж відстань між положеннями перемикача «запобігання» та «вогонь», пересування запобіжника у положення «вогонь» є неможливим. Це не дозволяє зробити постріл. Коли приклад займає проміжне положення між похідним та бойовим, його фіксатор 6 є відсунутим від стінки ствольної коробки 1, так, щоб виступи 7 вийшли за межі отворів 8 у прикладі. При цьому, зуб 13 фіксатора прикладу стає навпроти виступу 12 запобіжника (фіг. 2), упираючись у його лицеву поверхню, та перешкоджає виходу запобіжника з положення «запобігання» та здійснення пострілів, хоч би стрілець намагався зробити це. Знаходження запобіжника у положенні «вогонь» та здійснення пострілів можливо лише коли приклад знаходиться у бойовому положенні. Тоді тяга 4 приклада не знаходиться на шляху пересування перемикача 3 запобіжника, а фіксатор приклада, під дією пружини 9 упритул притискається до стінки ствольної коробки. При цьому зуб 13, знаходячись у вільному просторі Ж, не перешкоджає виступу 12 запобіжника пересунутись у бойове положення. Підвищення ефективності застосування запобіжного пристрою зброї, що заявляється, у порівнянні з відомими, досягається за рахунок того, що він запобігає здійсненню пострілу при будь-якому положенні прикладу окрім бойового, та здатний для використання у зброї, шарнір прикладу якої розташований ззовні ствольної коробки. Джерела інформації: 1. Автомат Калашникова з металевим прикладом. Див. Автомат Калашникова. Настанова зі стрілецької справи. М: Військове видавництво МО СРСР. 1958. Стор. 33-34, 41-42. 2. Патент Російської Федерації № 2116603, 02.09.1997. F41А17/04. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Запобіжний пристрій зброї, яка містить здатний обертатись та фіксуватися у положеннях або "запобігання" або "вогонь" запобіжник ударно-спускового механізму з виступом, розташованим на відстані від бокових стінок ствольної коробки, приклад, що складається з плечового упора та двох тяг, здатних обертатися навколо нерухомо закріпленої на ствольній коробці осі, паралельній осі обертання запобіжника, фіксатор прикладу, розташований на осі обертання прикладу зі здатністю пересування уздовж неї, який відрізняється тим, що тяга прикладу, яка знаходиться з боку перемикача запобіжника, має поверхню, розташовану таким чином, що коли перемикач знаходиться у фіксованому положенні "запобігання", а приклад у фіксованому похідному положенні, ця поверхня знаходиться на шляху пересування перемикача з положення "запобігання" у положення "вогонь", при цьому відстань між нею та перемикачем є меншою, ніж відстань між положеннями перемикача "запобігання" та "вогонь", а фіксатор прикладу має зуб, розташований так, що коли фіксатор знаходиться у положенні фіксації прикладу, зуб знаходиться між виступом запобіжника та стінкою ствольної коробки, а коли фіксатор зсунутий з положення фіксації прикладу та запобіжник знаходиться у положенні "запобігання", зуб знаходиться навпроти виступу запобіжника, торкаючись його поверхні, яка є лицевою при обертанні запобіжника з положення "запобігання" у положення "вогонь". 2 UA 75620 U 3 UA 75620 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
