Термоелектричний кондиціонер

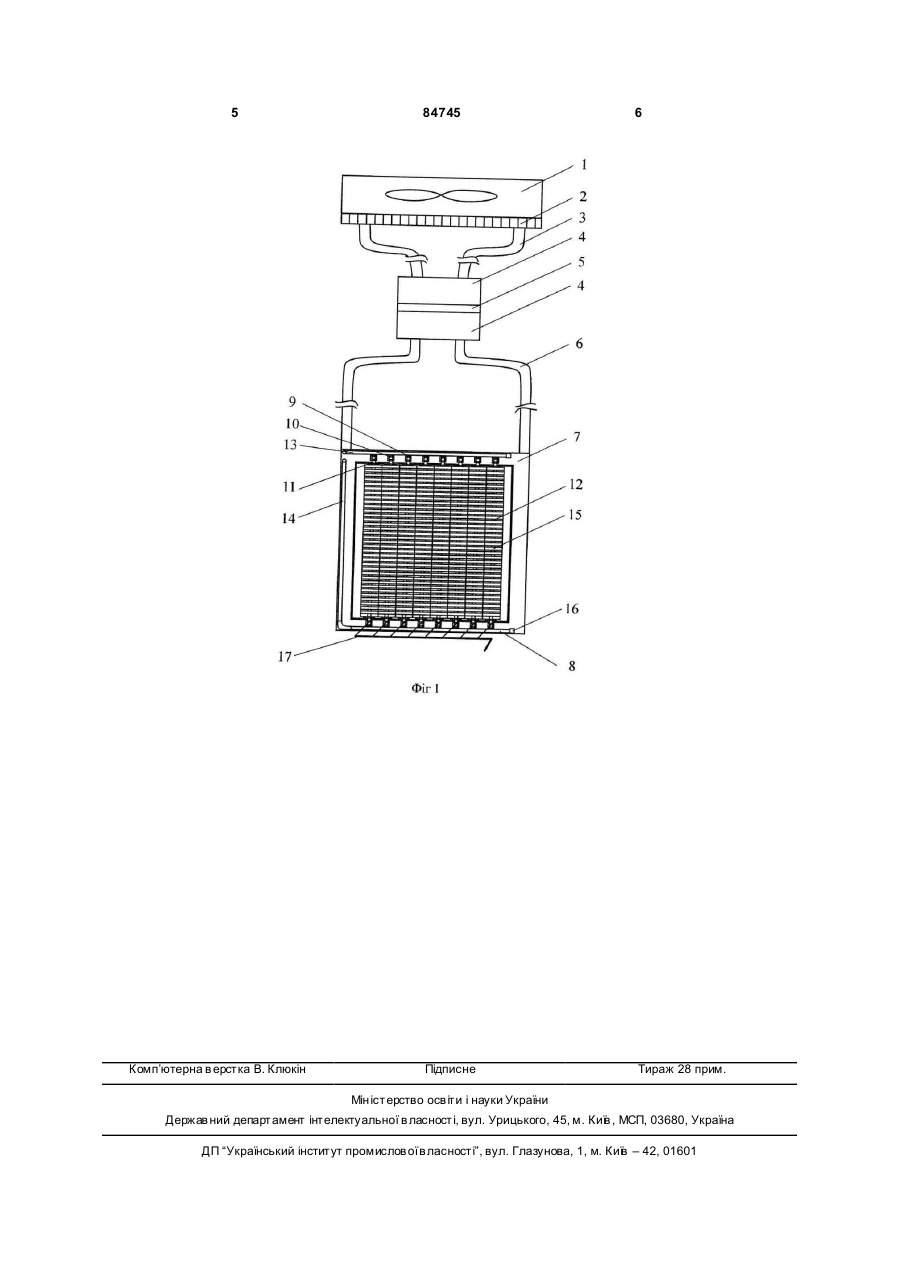

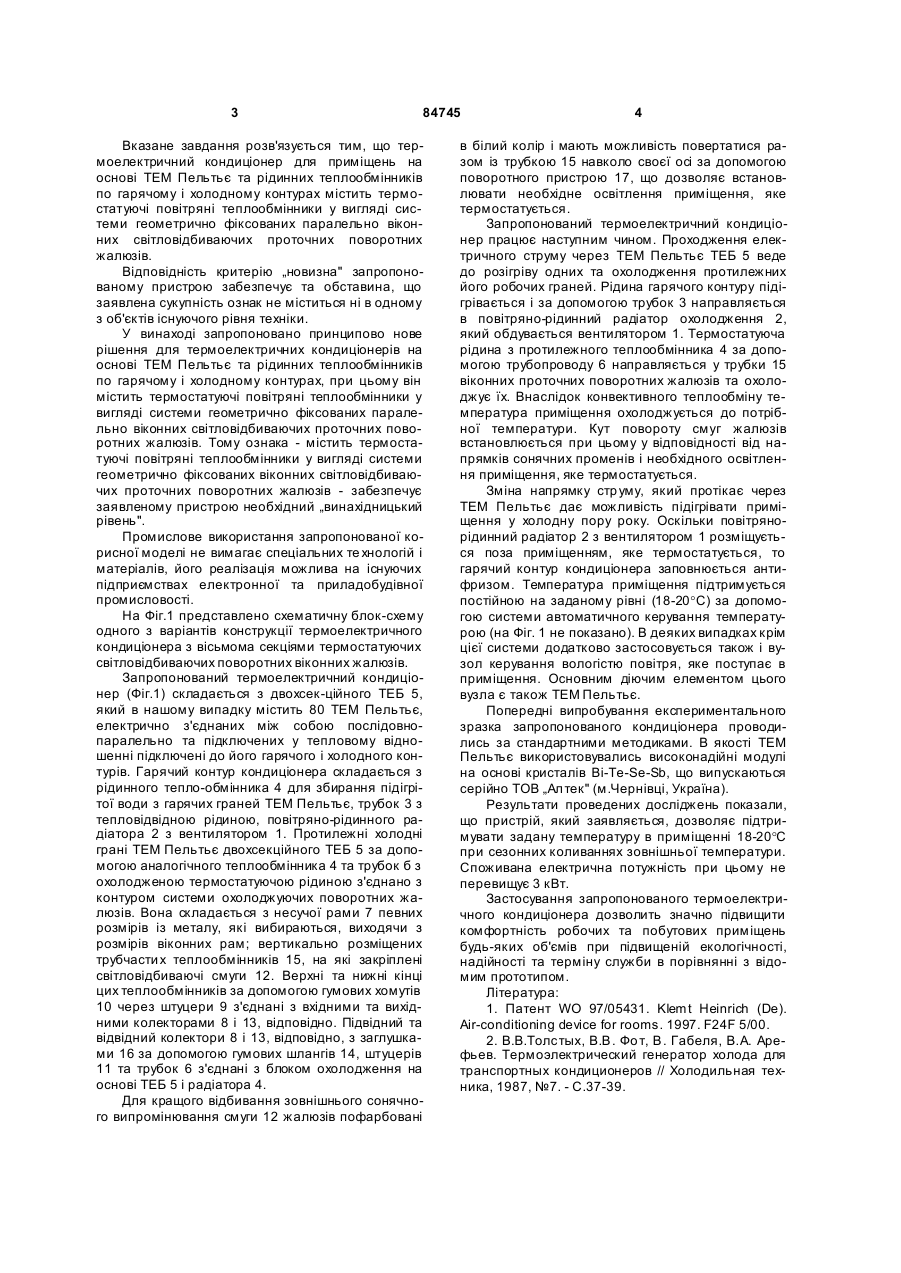

1. Термоелектричний кондиціонер для приміщень на основі термоелектричних модулів Пельтьє та теплообмінників по гарячому і холодному контурах, який відрізняється тим, що містить 3 84745 Вказане завдання розв'язується тим, що термоелектричний кондиціонер для приміщень на основі ТЕМ Пельтьє та рідинних теплообмінників по гарячому і холодному контурах містить термостатуючі повітряні теплообмінники у вигляді системи геометрично фіксованих паралельно віконних світловідбиваючих проточних поворотних жалюзів. Відповідність критерію „новизна" запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У винаході запропоновано принципово нове рішення для термоелектричних кондиціонерів на основі ТЕМ Пельтьє та рідинних теплообмінників по гарячому і холодному контурах, при цьому він містить термостатуючі повітряні теплообмінники у вигляді системи геометрично фіксованих паралельно віконних світловідбиваючих проточних поворотних жалюзів. Тому ознака - містить термостатуючі повітряні теплообмінники у вигляді системи геометрично фіксованих віконних світловідбиваючих проточних поворотних жалюзів - забезпечує заявленому пристрою необхідний „винахідницький рівень". Промислове використання запропонованої корисної моделі не вимагає спеціальних те хнологій і матеріалів, його реалізація можлива на існуючих підприємствах електронної та приладобудівної промисловості. На Фіг.1 представлено схематичну блок-схему одного з варіантів конструкції термоелектричного кондиціонера з вісьмома секціями термостатуючих світловідбиваючих поворотних віконних жалюзів. Запропонований термоелектричний кондиціонер (Фіг.1) складається з двохсек-ційного ТЕБ 5, який в нашому випадку містить 80 ТЕМ Пельтьє, електрично з'єднаних між собою послідовнопаралельно та підключених у тепловому відношенні підключені до його гарячого і холодного контурів. Гарячий контур кондиціонера складається з рідинного тепло-обмінника 4 для збирання підігрітої води з гарячих граней ТЕМ Пельтьє, трубок 3 з тепловідвідною рідиною, повітряно-рідинного радіатора 2 з вентилятором 1. Протилежні холодні грані ТЕМ Пельтьє двохсекційного ТЕБ 5 за допомогою аналогічного теплообмінника 4 та трубок б з охолодженою термостатуючою рідиною з'єднано з контуром системи охолоджуючих поворотних жалюзів. Вона складається з несучої рами 7 певних розмірів із металу, які вибираються, виходячи з розмірів віконних рам; вертикально розміщених трубчасти х теплообмінників 15, на які закріплені світловідбиваючі смуги 12. Верхні та нижні кінці цих теплообмінників за допомогою гумових хомутів 10 через штуцери 9 з'єднані з вхідними та вихідними колекторами 8 і 13, відповідно. Підвідний та відвідний колектори 8 і 13, відповідно, з заглушками 16 за допомогою гумових шлангів 14, штуцерів 11 та трубок 6 з'єднані з блоком охолодження на основі ТЕБ 5 і радіатора 4. Для кращого відбивання зовнішнього сонячного випромінювання смуги 12 жалюзів пофарбовані 4 в білий колір і мають можливість повертатися разом із трубкою 15 навколо своєї осі за допомогою поворотного пристрою 17, що дозволяє встановлювати необхідне освітлення приміщення, яке термостатується. Запропонований термоелектричний кондиціонер працює наступним чином. Проходження електричного струму через ТЕМ Пельтьє ТЕБ 5 веде до розігріву одних та охолодження протилежних його робочих граней. Рідина гарячого контуру підігрівається і за допомогою трубок 3 направляється в повітряно-рідинний радіатор охолодження 2, який обдувається вентилятором 1. Термостатуюча рідина з протилежного теплообмінника 4 за допомогою трубопроводу 6 направляється у трубки 15 віконних проточних поворотних жалюзів та охолоджує їх. Внаслідок конвективного теплообміну температура приміщення охолоджується до потрібної температури. Кут повороту смуг жалюзів встановлюється при цьому у відповідності від напрямків сонячних променів і необхідного освітлення приміщення, яке термостатується. Зміна напрямку стр уму, який протікає через ТЕМ Пельтьє дає можливість підігрівати приміщення у холодну пору року. Оскільки повітрянорідинний радіатор 2 з вентилятором 1 розміщується поза приміщенням, яке термостатується, то гарячий контур кондиціонера заповнюється антифризом. Температура приміщення підтримується постійною на заданому рівні (18-20°C) за допомогою системи автоматичного керування температурою (на Фіг. 1 не показано). В деяких випадках крім цієї системи додатково застосовується також і вузол керування вологістю повітря, яке поступає в приміщення. Основним діючим елементом цього вузла є також ТЕМ Пельтьє. Попередні випробування експериментального зразка запропонованого кондиціонера проводились за стандартними методиками. В якості ТЕМ Пельтьє використовувались високонадійні модулі на основі кристалів Bi-Te-Se-Sb, що випускаються серійно TOB „Алтек" (м.Чернівці, Україна). Результати проведених досліджень показали, що пристрій, який заявляється, дозволяє підтримувати задану температуру в приміщенні 18-20°C при сезонних коливаннях зовнішньої температури. Споживана електрична потужність при цьому не перевищує 3 кВт. Застосування запропонованого термоелектричного кондиціонера дозволить значно підвищити комфортність робочих та побутових приміщень будь-яких об'ємів при підвищеній екологічності, надійності та терміну служби в порівнянні з відомим прототипом. Література: 1. Патент WO 97/05431. Klemt Heinrich (De). Air-conditioning device for rooms. 1997. F24F 5/00. 2. В.В.Толстых, В.В. Фо т, В. Габеля, В.А. Арефьев. Термоэлектрический генератор холода для транспортных кондиционеров // Холодильная техника, 1987, №7. - С.37-39. 5 Комп’ютерна в ерстка В. Клюкін 84745 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
