Газова з’єднувальна арматура

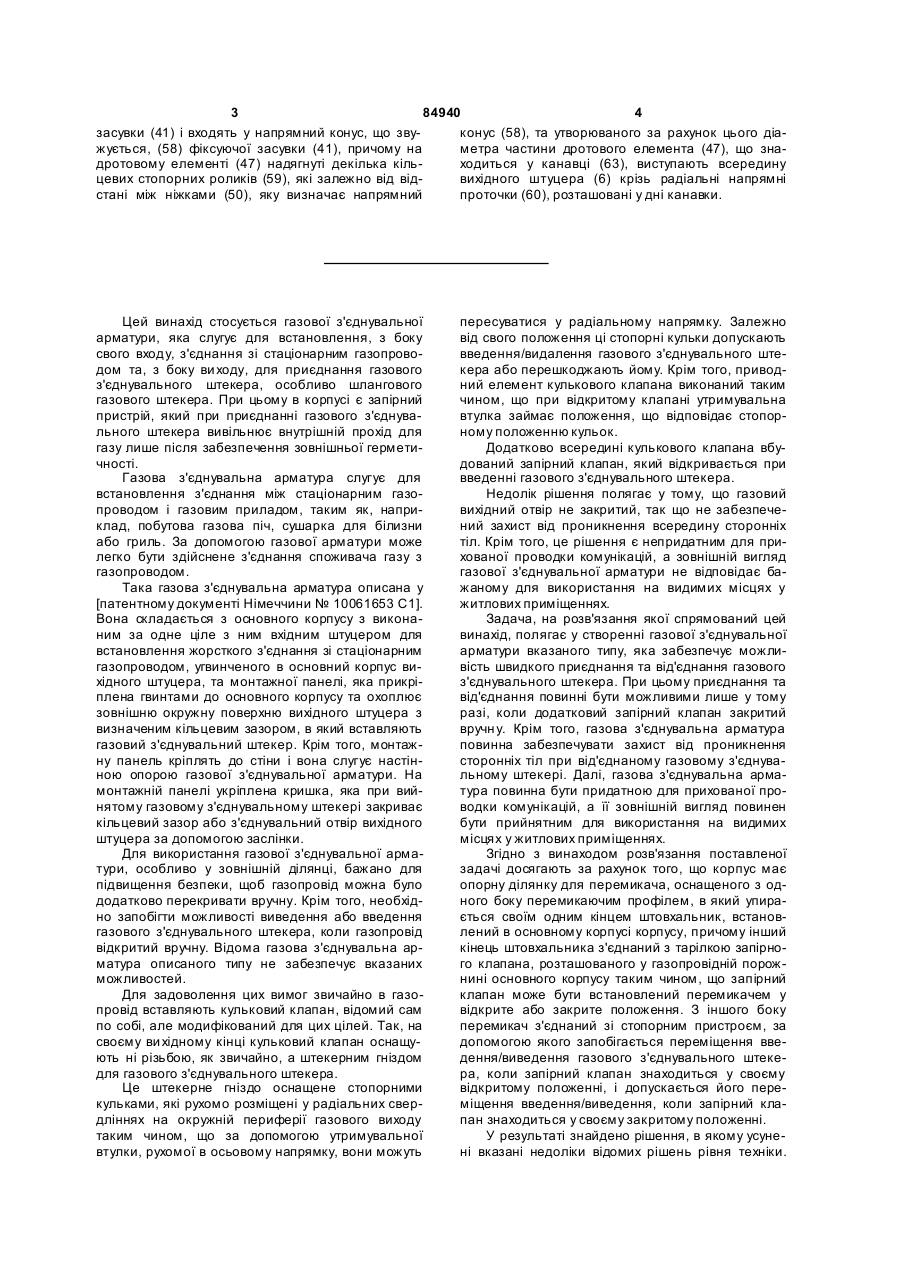

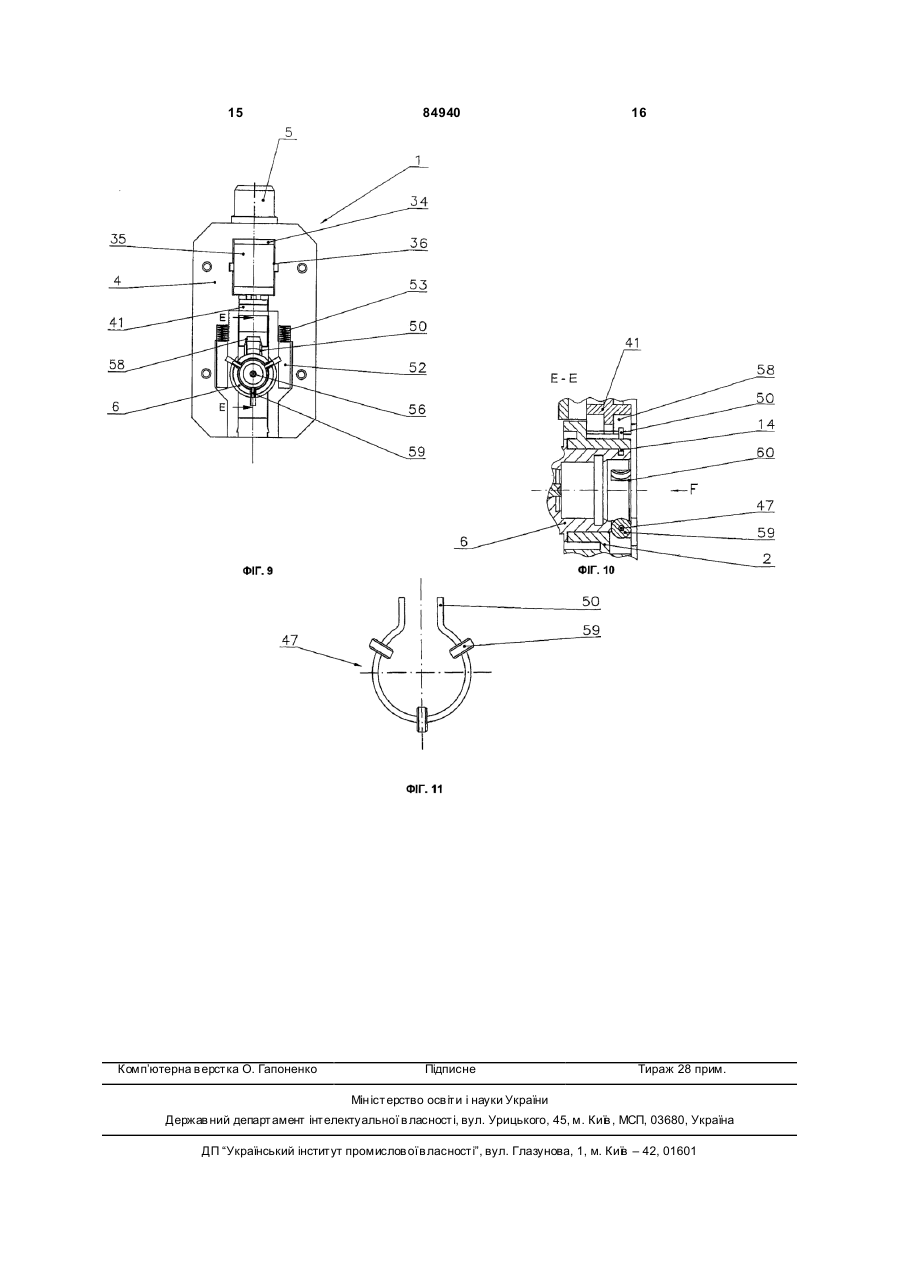

, коли запірний клапан (8) знаходиться у своєму відкритому положенні, і допускається його переміщення введення/виведення, коли запірний клапан (8) знаходиться у своєму закритому положенні. 2 (19) 1 3 84940 4 засувки (41) і входять у напрямний конус, що звуконус (58), та утворюваного за рахунок цього діажується, (58) фіксуючої засувки (41), причому на метра частини дротового елемента (47), що знадротовому елементі (47) надягнуті декілька кільходиться у канавці (63), виступають всередину цевих стопорних роликів (59), які залежно від відвихідного штуцера (6) крізь радіальні напрямні стані між ніжками (50), яку визначає напрямний проточки (60), розташовані у дні канавки. Цей винахід стосується газової з'єднувальної арматури, яка слугує для встановлення, з боку свого входу, з'єднання зі стаціонарним газопроводом та, з боку ви ходу, для приєднання газового з'єднувального штекера, особливо шлангового газового штекера. При цьому в корпусі є запірний пристрій, який при приєднанні газового з'єднувального штекера вивільнює внутрішній прохід для газу лише після забезпечення зовнішньої герметичності. Газова з'єднувальна арматура слугує для встановлення з'єднання між стаціонарним газопроводом і газовим приладом, таким як, наприклад, побутова газова піч, сушарка для білизни або гриль. За допомогою газової арматури може легко бути здійснене з'єднання споживача газу з газопроводом. Така газова з'єднувальна арматура описана у [патентному документі Німеччини № 10061653 С1]. Вона складається з основного корпусу з виконаним за одне ціле з ним вхідним штуцером для встановлення жорсткого з'єднання зі стаціонарним газопроводом, угвинченого в основний корпус вихідного штуцера, та монтажної панелі, яка прикріплена гвинтами до основного корпусу та охоплює зовнішню окружну поверхню вихідного штуцера з визначеним кільцевим зазором, в який вставляють газовий з'єднувальний штекер. Крім того, монтажну панель кріплять до стіни і вона слугує настінною опорою газової з'єднувальної арматури. На монтажній панелі укріплена кришка, яка при вийнятому газовому з'єднувальному штекері закриває кільцевий зазор або з'єднувальний отвір вихідного штуцера за допомогою заслінки. Для використання газової з'єднувальної арматури, особливо у зовнішній ділянці, бажано для підвищення безпеки, щоб газопровід можна було додатково перекривати вручну. Крім того, необхідно запобігти можливості виведення або введення газового з'єднувального штекера, коли газопровід відкритий вручну. Відома газова з'єднувальна арматура описаного типу не забезпечує вказаних можливостей. Для задоволення цих вимог звичайно в газопровід вставляють кульковий клапан, відомий сам по собі, але модифікований для цих цілей. Так, на своєму ви хідному кінці кульковий клапан оснащують ні різьбою, як звичайно, а штекерним гніздом для газового з'єднувального штекера. Це штекерне гніздо оснащене стопорними кульками, які рухомо розміщені у радіальних свердліннях на окружній периферії газового виходу таким чином, що за допомогою утримувальної втулки, рухомої в осьовому напрямку, вони можуть пересуватися у радіальному напрямку. Залежно від свого положення ці стопорні кульки допускають введення/видалення газового з'єднувального штекера або перешкоджають йому. Крім того, приводний елемент кулькового клапана виконаний таким чином, що при відкритому клапані утримувальна втулка займає положення, що відповідає стопорному положенню кульок. Додатково всередині кулькового клапана вбудований запірний клапан, який відкривається при введенні газового з'єднувального штекера. Недолік рішення полягає у тому, що газовий вихідний отвір не закритий, так що не забезпечений захист від проникнення всередину сторонніх тіл. Крім того, це рішення є непридатним для прихованої проводки комунікацій, а зовнішній вигляд газової з'єднувальної арматури не відповідає бажаному для використання на видимих місцях у житлових приміщеннях. Задача, на розв'язання якої спрямований цей винахід, полягає у створенні газової з'єднувальної арматури вказаного типу, яка забезпечує можливість швидкого приєднання та від'єднання газового з'єднувального штекера. При цьому приєднання та від'єднання повинні бути можливими лише у тому разі, коли додатковий запірний клапан закритий вручн у. Крім того, газова з'єднувальна арматура повинна забезпечувати захист від проникнення сторонніх тіл при від'єднаному газовому з'єднувальному штекері. Далі, газова з'єднувальна арматура повинна бути придатною для прихованої проводки комунікацій, а її зовнішній вигляд повинен бути прийнятним для використання на видимих місцях у житлових приміщеннях. Згідно з винаходом розв'язання поставленої задачі досягають за рахунок того, що корпус має опорну ділянку для перемикача, оснащеного з одного боку перемикаючим профілем, в який упирається своїм одним кінцем штовхальник, встановлений в основному корпусі корпусу, причому інший кінець штовхальника з'єднаний з тарілкою запірного клапана, розташованого у газопровідній порожнині основного корпусу таким чином, що запірний клапан може бути встановлений перемикачем у відкрите або закрите положення. З іншого боку перемикач з'єднаний зі стопорним пристроєм, за допомогою якого запобігається переміщення введення/виведення газового з'єднувального штекера, коли запірний клапан знаходиться у своєму відкритому положенні, і допускається його переміщення введення/виведення, коли запірний клапан знаходиться у своєму закритому положенні. У результаті знайдено рішення, в якому усунені вказані недоліки відомих рішень рівня техніки. 5 84940 6 Шляхом ручного приведення у дію перемикача за При цьому на дротовому елементі надягнуті декідопомогою запірного клапана здійснюють відкритлька кільцевих стопорних роликів, які залежно від тя або закриття газопроводу і одночасно відповідвідстані між ніжками, яку визначає напрямний коне стопоріння або відмикання газового з'єднувальнус, та утворюваного за рахунок цього діаметру ного штекера. За відсутності вставленого газового частини дротового елемента, що знаходиться у з'єднувального штекера за допомогою заслінки канавці, виступають всередину вихідного штуцера закривають з'єднувальний отвір і перешкоджають крізь радіальні напрямні проточки, розташовані в проникненню сторонніх тіл. дні канавки. Подальші кращі приклади здійснення винаходу Далі із посиланнями на додані креслення бувикладені в інших пунктах формули винаходу. Так, дуть докладно описані приклади здійснення винанаприклад, особливо доцільним є встановлення ходу. На кресленнях: перемикача у монтажній панелі. Фіг.1 зображує у розрізі газову з'єднувальну З метою за можливістю найпростішого виготоарматуру в закритому положенні, влення та монтажу особливо вигідно, щоб штовФіг.2 зображує газову з'єдн увальну арматур у хальник був виконаний з двох частин у подовжза Фіг.1 на вигляді за стрілкою А, ньому напрямку, при цьому щоб обидві частини Фіг.3 зображує газову з'єдн увальну арматур у були з'єднані одна з одною за допомогою пружинза Фіг.2 у розкритому стані, ного елемента. Фіг.4 зображує вузол В на Фіг.1, В особливо кращому прикладі виконання заФіг.5 зображує частин у газової з'єдн увальної микаючий по напрямку потоку запірний клапан арматури на вигляді за стрілками C-C на Фіг.3, містить тарілку клапана, яка встановлена на штовФіг.6 зображує у розрізі газову з'єднувальну хальнику з можливістю осьового переміщення і під арматуру за Фіг.1 у відкритому положенні, дією сили пружини, що діє у напрямку відкриття, Фіг.7 зображує у розрізі газову з'єднувальну притискається до упора, розташованого на штоварматуру в закритому положенні у др угому прихальнику. З урахуванням відповідного виконання кладі виконання, пружини за рахунок цього може бути досягнутий Фіг.8 зображує газову з'єдн увальну арматур у той ефект, що приведений вручну запірний клапан за Фіг.1 на вигляді за стрілкою D у розкритому статакож автоматично закривається при перевищенні ні, попередньо заданої величини витрати, як це, наФіг.9 зображує у розкритому стані газову з'єдприклад, може відбуватися при витоку в газопронувальну арматуру у третьому прикладі виконанводі, розташованому нижче по потоку. Таким чиня, ном забезпечується подальше підвищення Фіг.10 зображує частину газової з'єднувальної безпеки. арматури у розрізі за стрілками E-E на Фіг.9, Просте рішення пов'язаного з перемикачем Фіг.11 зображує частину арматури на вигляді стопорного пристрою для запобігання виведення за стрілкою F на Фіг.10. або введення газового з'єднувального штекера Газова з'єднувальна арматура за винаходом при ручному відкриванні газопроводу досягається показана на Фіг.1 у прикладі виконання, призначеу тому разі, коли стопорний пристрій виконаний у ному для прихованого внутрішнього встановлення. вигляді фіксуючої засувки, встановленої з можлиВона має збірний корпус 1, який утворений основвістю переміщення перпендикулярно осі вихідного ним корпусом 2, кришкою 3 та монтажною панелштуцера, а також у тому разі, коли він виконаний у лю 4, жорстко з'єднаними між собою. вигляді коромисла, точка повороту якого розташоВ основний корпус 2 угвинчені вхідний штуцер вана між віссю штовхальника та віссю вихідного 5 і вихідний штуцер 6. У цьому прикладі виконання штуцера. вхідний штуцер 5 оснащений зовнішньою різьбою При цьому є доцільним використання затискдля встановлення жорсткого з'єднання газової ного кільця, яке встановлене на вихідному штуцері з'єднувальної арматури зі стаціонарним газопроз можливістю осьового переміщення та упирається водом (не показаний). Вихідний штуцер 6 признапід дією сили запірної пружини у стопорний причений для приймання газового з'єднувального стрій, який містить дві симетрично розташовані штекера 57 відповідних розмірів. При цьому вхідніжки, причому за допомогою внутрішнього профіний штуцер 5 може бути виконаний у вигляді відолю затискного кільця стопорні кульки, розташовані мого термічного запірного пристрою і тому тут дона окружній периферії вихідного штуцера у радікладно не описаний. альних свердліннях, можуть відомим способом за Паралельно до осі вихідного штуцера 6 в осдопомогою осьового переміщення затискного кільновному корпусі 2 виконаний отвір, який сполучеця переміщатися у радіальному напрямку, при ний з газопровідною порожниною 7 і в якому може цьому ніжки охоплюють затискне кільце з утворенбути встановлений запірний клапан 8, що замикає ням вилки таким чином, що подовжнє переміщенпорожнину 7. Для цього у даному разі в корпус ня стопорного пристрою викликає осьове перемізапресоване кільцеве сідло 9 запірного клапана 8. щення затискного кільця. При цьому використаний у даному прикладі викоПри використанні фіксуючої засувки як стопонання запірний клапан 8, який буде докладно опирного пристрою подальше доцільне рішення полясано далі, одночасно має конструкцію запобіжного гає у тому, що в окружній канавці вихідного штуцезапірного пристрою, який автоматично закриває ра розташований дротовий елемент, що має дві газопровідну порожнину 7 при перевищенні визнасиметрично розташовані ніжки, які відігнуті в осьоченої величини витрати газового потоку. вому напрямку фіксуючої засувки і входять у наСідло 9 показане на Фіг.4 у розрізі у відкритопрямний конус, що звужується, фіксуючої засувки. му стані клапана 8. З вихідного боку сідло 9 осна 7 84940 8 щене радіальними спицями 44, які рівномірно розплощині. У кожному свердлінні 28 розташована несені по окружності та утворюють центрально стопорна кулька 29, яка частково виступає у з'єдрозташовану опору 10 для першої частини 11 нувальний отвір 30 вихідного штуцера, причому штовхальника 11, 12, який складається з двох часвипадіння стопорних кульок 29 запобігається за тин, причому обидві частини з'єднані між собою за рахунок зменшення діаметру свердління 28 у надопомогою пружинного елемента 13 з кінематичпрямку з'єднувального отвору 30. ним замиканням з'єднання. На кінці штовхальника На вихідному штуцері 6 встановлене з можли11 з вхідного боку у напрямку газового потоку вістю осьового переміщення затискне кільце 31. встановлений упор 16, положення якого по довжиПовороту затискного кільця 31 запобігають за рані штовхальника краще може регулюватися для хунок того, що воно входить у втулку 21 з кінемавстановлення та регулювання витрати потоку, від тичним замиканням. Як показано на Фіг.3, для цьоякого залежить закривання клапана, як це буде го вибраний восьмикутний контур, по-перше, для описано далі. За упором 16 у напрямку потоку на спрощення виготовлення затискного кільця 31 і, штовхальнику 11 встановлена тарілка 15 клапана, по-друге, для економії потрібного конструктивного рухома у подовжньому напрямку штовхальника 11. простору. В осьовому напрямку затискне кільце 31 Між тарілкою 15 клапана та упором 16 встановлепідтиснене запірною пружиною 32 (Фіг.1). Своїм не кільце 17 круглого перетину, що слугує пружвнутрішнім профілем 33 затискне кільце 31 вплиним ущільнювальним елементом. Під дією пруживає на стопорні кульки 29. Залежно від положення ни 18, що спирається на спиці 44, тарілка 15 затискного кільця 31 стопорні кульки 29 можуть клапана притискається у відкрите положення до або утримуватися у своїх свердліннях 28 таким ущільнювального кільця 17, а у закритому полочином, що з'єднувальний отвір 30 є повністю вільженні вона прилягає до пружного ущільнювальноним, або вони можуть бути задавлені у свердління го елемента, також виконаного у вигляді кільця 55 28 настільки, що частково виступають у з'єднувакруглого перетину, розміщеного у сідлі 9. льний отвір 30. Частина 12 штовхальника 11, 12 встановлена Монтажна панель 4, укріплена на ненесучій рухомо у подовжньому напрямку у наскрізній кристінці 45, оснащена жолобком 46, який проходить шці 19, що закриває отвір 14, при цьому частина принаймні частково по периметру панелі та при12 проходить назовні з ущільненням у з'єднанні з значений для заходження у нього фіксаторів 48 на наскрізною кришкою 19 (Фіг.1). За допомогою прукришці 3, яка після свого встановлення закриває жини 20, що спирається у накривній кришці 19, монтажну панель 4. штовхальник 11, 12 притискається у напрямку заКришка 3 показана на Фіг.2 на вигляді сперекривання клапана 8. ду. На передньому боці кришки 3 є подовжнє вікно Монтажна панель 4, яка також утворює части49, причому за частиною цього вікна 49 знахону корпусу 1, слугує монтажною площадкою для диться з'єднувальний отвір 30 вихідного штуцера 6 кріплення на схематично представленій ненесучій і наскрізний проріз 64 для перемикача 35, який стінці 45, яку використовують (для прихованої буде докладно описаний далі. Між кришкою 3 і проводки комунікацій) у багатьох випадках, особмонтажною панеллю 4 розташована заслінка 51, ливо у житлових приміщеннях, і до якої вона крівстановлена з можливістю переміщення у напрямпиться відомим способом, наприклад, за допомоку своєї до вжини. гою шурупів і дюбелів або безпосередньо, або за На Фіг.3 газова з'єднувальна арматура покадопомогою окремої, так званої, прихованої розетзана на вигляді спереду по Фіг.2 зі знятими кришки. Втулка 21 оточує зовнішню поверхню вихідного кою 3 та заслінкою 51. Як видно на кресленні, з штуцера 6, що виступає з основного корпусу 2, з обох боків від з'єднувального отвору 30 встановпевним зазором, як це буде докладно описано лені напрямні 52 для пружин 53, які мають опору в далі. За допомогою, наприклад, не показаних гвимонтажній панелі 4 і своїми іншими кінцями вплинтів монтажна панель 4 прикріплюється до основвають на заслінку 51 таким чином, що заслінка 51 ного корпусу 2. закриває ділянку подовжнього вікна 49, яка вивіКінець вихідного штуцера 6, що виступає всельнює з'єднувальний отвір 30 вихідного штуцера 6 редину основного корпусу 2, утворює сідло 22 для за відсутності вставленого газового з'єднувального запірного пристрою 23, запірне тіло 24 якого всташтекера 57. новлене в основному корпусі 2 на напрямному Далі, крізь проріз 34 монтажної панелі 4 вистуелементі 25 рухомо вздовж осі вихідного штуцера пає згаданий раніше перемикач 35. Він встановле6, а, відповідно, і відносно сідла 22. При цьому ний на опірних ділянках 36 монтажної панелі 4 з запірне тіло 24 підпружинене у напрямку закритого можливістю повороту, причому вісь повороту пеположення за допомогою запірної пружини 26, яка ремикача 35 знаходиться в одній площині з поодним кінцем спирається на внутрішню стінку осдовжньою віссю штовхальника 11, 12. На боці, новного корпусу 2, а іншим кінцем - на запірне тіло зверненому до основного корпусу 2, перемикач 35 24. Для забезпечення газонепроникності слугує має перемикальний профіль 37, в який упирається кільце 27 круглого перетину, яке встановлене на носок штовхальника 12. Перемикальний профіль запірному тілі 24 і притискається у запірному по37 має дві ділянки 38, 39 фіксованого упору, розложенні до сідла 22. Своїм осьовим продовженням ташовані таким чином, що запірний клапан 8 вста56 запірне тіло виступає у ви хідний штуцер 6. новлюється або у відкрите, або у закрите полоНа дальньому від основного корпусу 2 кінці ження. З метою за можливістю найпростішого вихідний штуцер 6 оснащений декількома радівиготовлення та монтажу пружинний елемент 13 альними свердліннями 28 (Фіг.1, 7), які розподілені слугує для того, щоб компенсувати (вибирати) по окружній поверхні, але знаходяться в одній 9 84940 10 допуски між двома частинами штовхальника 11, нувальна арматура знову встановлюється у закри12. те положення по Фіг.1. На боці, зверненому до вихідного штуцера 6, у Якщо при встановленому газовому з'єднуваперемикачі 35 виконане кулачкове гніздо 40, в льному штекері 57 відбувається розрив шланга, якому розміщений опірний елемент фіксуючої заце, окрім іншого, викликає перевищення замикасувки 41. На дальньому від перемикача 35 кінці льної витрати потоку, що задається силою пружифіксуючої засувки 41 є дві симетрично розташовани 18, яка визначається відрегульованим полоні ніжки 42, які охоплюють затискне кільце 31 на женням упору 16. У цьому разі тарілка 15 клапана зразок вилки і входять у напрямний профіль 43 на переміщується на штовхальнику 11 проти дії прузатискному кільці 31 (Фіг.1 і 5), так що подовжнє жини 18 та замикає запірний клапан 8, що діє як переміщення фіксуючої засувки 41 викликає осьозапобіжний засіб. ве переміщеннязатискного кільця 31. Простий У модифікації прикладу виконання газової приклад здійснення такого пристрою показаний на з'єднувальної арматури також використовується Фіг.5. Ніжки 42 оснащені напрямними наконечнизатискне кільце 31, яке, як було описано вище, ками 54, до яких під дією запірної пружини 32 привстановлене на вихідному штуцері з можливістю тискається напрямний профіль 43, виконаний у осьового переміщення і своїм внутрішнім профівигляді скосів. лем визначає положення стопорних кульок 29. Далі буде описана дія газової з'єднувальної Однак тут у монтажній панелі 4 на опорі 61 арматури у наведеному прикладі виконання. встановлене з можливістю повороту коромисло На Фіг.1 газова з'єднувальна арматура пока62, один кінець якого входить у паз 63 затискного зана у закритому положенні. При цьому ви хідний кільця 31, а інше плече взаємодіє зі штовхальништуцер 6 і з'єднувальний отвір 30 перекриті засліком 12 (Фіг.7 і 8). Зрозуміло, що опора 61 може нкою 51. Оскільки газовий з'єднувальний штекер бути розташована на основному корпусі 2 та/або 57 не вставлений, запірний пристрій 23 також закоромисло 62 може бути зв'язане з перемикачем критий. Перемикач 35 знаходиться у закритому 35. положенні, тому штовхальник упирається у ділянку Ще один приклад виконання газової з'єднува39 фіксованого упору, а тарілка 15 клапана притильної арматури показаний на Фіг.9-11. У цьому снена одночасно до ущільнювального кільця 55 прикладі виконання, який у решті по суті відповідає круглого перетину у сідлі 9 та до ущільнювального описаним вище, вихідний штуцер 6 у ділянці свого кільця 17 круглого перетину між цією тарілкою 15 далекого від основного корпусу 2 кінця оснащений та упором 16 (Фіг.4), так що газопровідна порожокружною канавкою 14, в якій знаходиться преднина 7 замкнена. Під дією перемикача 35 за допоставлений на Фіг.11 дротовий кільцевий елемент могою гнізда 40 та фіксуючої засувки 41 затискне 47. Він має дві паралельні відігнуті ніжки 50, які кільце 31 знаходиться у такому положенні, що стовходять у воронкоподібний напрямний конус 58 порні кульки 29 прилягають до внутрішнього профіксуючої засувки 41, яка у свою чергу має опору, філю 33 та ви вільнюють з'єднувальний отвір. як і раніше, у кулачковому гнізді 40 перемикача 35. У цьому положенні після зсуву заслінки 51 На кругову ділянку дротового кільцевого елемента проти дії пружин 53 на достатню величину для 47 надягнуті декілька стопорних роликів 59, - у звільнення доступу до з'єднувального отвору 30 у цьому прикладі виконання три ролика. Ці стопорні нього може бути вста влений газовий з'єднувальролики 59 поміщені у радіальних напрямних проний штекер 57, який впливає на осьове продовточках, що проходять у внутрішню порожнину виження 56 та відкриває запірний пристрій 23. Потім хідного штуцера 6. З монтажних міркувань ці напри приведенні у дію перемикача 35 штовхальник прямні проточки утворені осьовими прорізами 60 12 переміщується по перемикальному профілю 37 вихідного штуцера 6. на ділянку 38 фіксованого упору. Ущільнювальне Їхня дія є аналогічною до дії еквівалентних кільце 17 на штовхальнику 11 вивільнює тарілку 15 елементів в описаних ви ще прикладах виконання. клапана, відкриваючи доступ для протікання між Залежно від глибини заходження ніжок 50 у тарілкою 15 клапана та штовхальником 11. При воронкоподібний напрямний конус 58 змінюється цьому відбувається вирівнювання тиску, і пружина діаметр дротового кільцевого елемента 47 та ра18 може перемістити тарілку 15 клапана у відкрите діальне положення стопорних роликів 59 відносно положення, встановлюючи сполучення зі стаціоподовжньої осі вихідного штуцера 6. За ра хунок нарним газопроводом. Одночасно описаним вище цього досягається замикання вставленого газового чином затискне кільце 31 переводиться у таке поз'єднувального штекера 57 при відкритому запірложення, що стопорні кульки 29 виступають у з'єдному клапані 8. нувальний отвір 30 і замикають газовий з'єднуваЗрозуміло, що газова з'єднувальна арматура льний штекер, унеможливлюючи його видалення. за винаходом не обмежується наведеними приДля виконання від'єднання потрібно спочатку кладами здійснення. Можливі різні зміни, модифіпривести у дію перемикач 35, що викликає закриткації та комбінації елементів, які не виходять за тя запірного клапана 8. Тільки після цього можна межі обсягу захисту винаходу. вийняти газовий з'єднувальний штекер 57. Його Так, наприклад, може бути змінене розташувидалення викликає закриття запірного пристрою вання та/або виконання стопорних пристроїв. Чис23. Після того, як газовий з'єднувальний штекер 57 ло стопорних кульок 29 також може бути різним. вивільнює підтиснену пружинами 53 заслінку 51, Можливе також виконання газової з'єднувальної вона закриває з'єднувальний отвір 30. Газова з'єдарматури у варіанті так званої відкритої проводки. 11 84940 12 13 84940 14 15 Комп’ютерна в ерстка О. Гапоненко 84940 Підписне 16 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
