Завантажити PDF файл.

Формула / Реферат

Спосіб видобування синтетичних алмазів з продукту синтезу алмазів, отриманого у присутності сплаву-розчинника, який має магнітну сприйнятливість вище за 50 · 10-8м3/кг, що включає дроблення продукту синтезу алмазів, хімічне видалення металевої складової, сушку матеріалу після видалення металевої складової, повторне дроблення висушеного матеріалу до руйнування зв'язків зерен алмазу і графіту та розподіл зерен алмазу і графіту на окремі продукти, який відрізняється тим, що розподіл зерен алмазу і графіту на окремі продукти здійснюють у магнітному полі напруженості 1000-2000 Е.

Текст

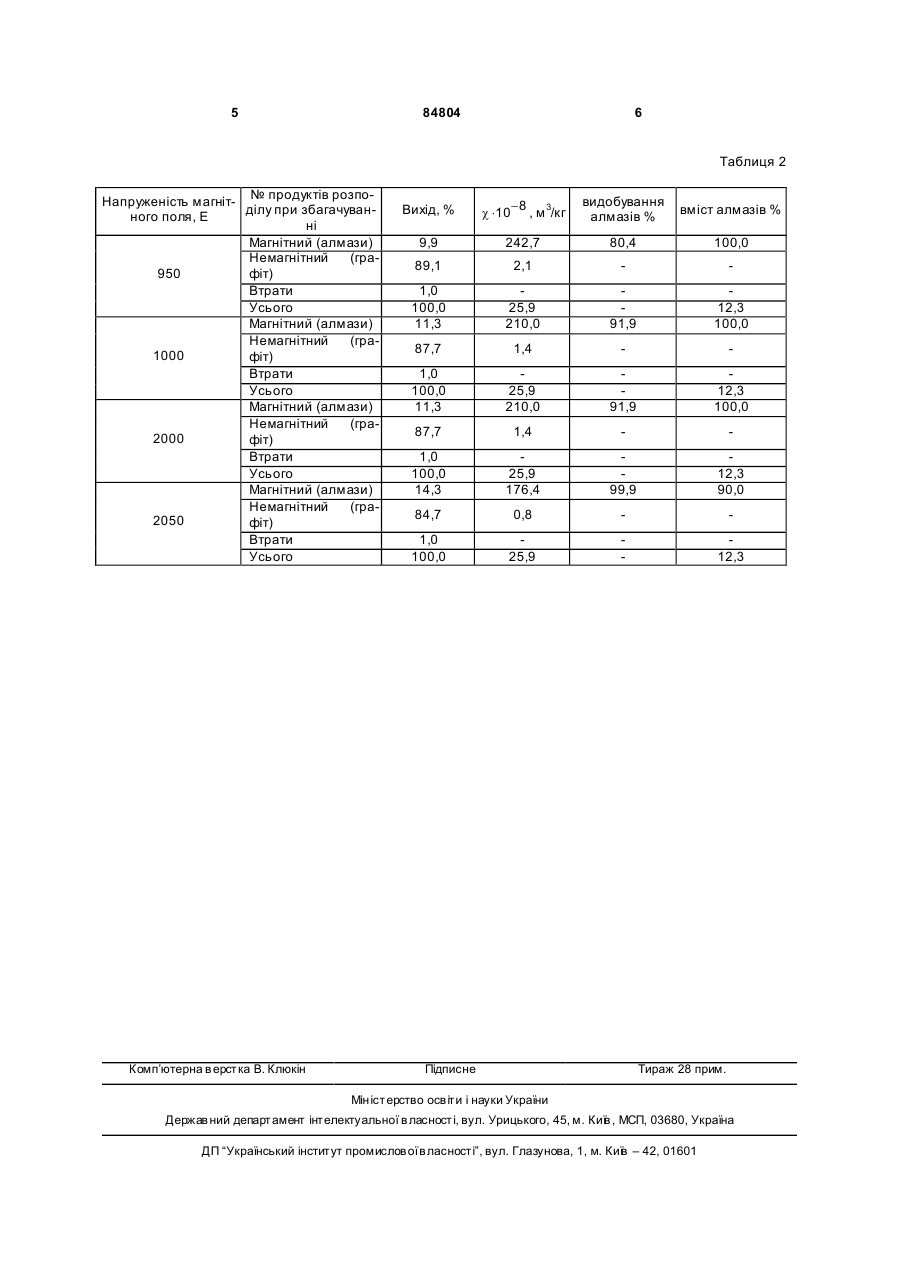

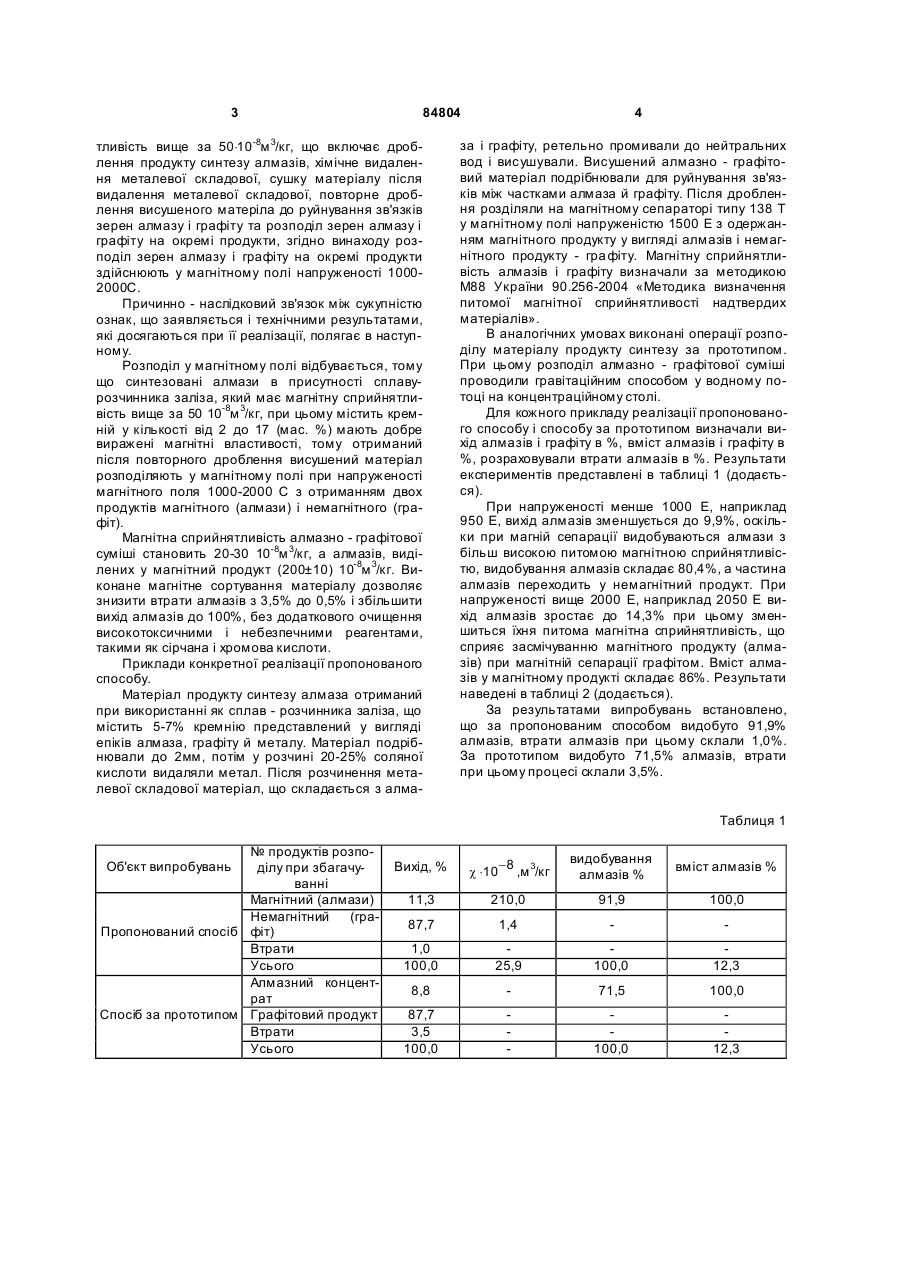

Спосіб видобування синтетичних алмазів з продукту синтезу алмазів, отриманого у присутності сплаву-розчинника, який має магнітну сприйнятливість вище за 50 · 10-8м 3/кг, що включає дроблення продукту синтезу алмазів, хімічне видалення металевої складової, сушк у матеріалу після видалення металевої складової, повторне дроблення висушеного матеріалу до руйнування зв'язків зерен алмазу і графіту та розподіл зерен алмазу і графіту на окремі продукти, який відрізняється тим, що розподіл зерен алмазу і графіту на окремі продукти здійснюють у магнітному полі напруженості 1000-2000Е. Винахід відноситься до галузі збагачування корисних копалин, а також до виробництва матеріалів шляхом виділення цінних компонентів з руди або інших продуктів. Відомий спосіб видобування алмазів з продукту синтезу [див. Сверхтвердые материалы. Получение и применение. Монография в 6 томах / Под общ. Ред. Н. В. Новикова. - Киев: ИСМ им. В. Н. Бакуля; ИПЦ «АЛКОН» НАНУ, 2003. Глава 11» Извлечение алмаза из продукта синтеза» - С. 298319], що включає дроблення продукту синтезу алмаза до 2мм, хімічне видалення металевої складової, сушіння матеріалу після видалення металевої складової, повторне дроблення висушеного матеріла до руйнування зв'язків зерен алмазу і графіту та гравітаційній розподіл зерен алмазу і графіту на окремі продукти. Гравітаційний розподіл дозволяє одержати алмазний концентрат з масовою часткою алмазів 95-99%. Для повного очищення алмазного концентрату від графіту застосовується рідкофазове окислювання хромовою сумішшю. Недоліком існуючого способу є те, що при гравітаційному розподілі алмазно - графітових сумішей на концентраційних столах у шарі води відбувається втрата тонких класів матеріалу і, крім того, для повного очищення отриманого алмазного концентрату від залишків графіту необхідно виконувати очищення за допомогою застосування рідкофазового окислювання високотоксичною сумішшю хромової й сірчаної концентрованих кислот. В основу винаходу покладено завдання такого вдосконалення видобування синтетичних алмазів з продукту синтезу, при якому за рахунок того, що розподіл зерен алмазу і графіту на окремі продукти здійснюють у магнітному полі напруженості 1000-2000Е забезпечується зменшення втрати тонких класів матеріалу і одержання матеріалу, що не потребує додаткового очищення за допомогою високотоксичних реагентів. Означене завдання вирішується завдяки тому, що у способі видобування синтетичних алмазів з продукту синтезу алмазів, отриманого у присутності сплава-розчинника, який має магнітну сприйня (19) UA (11) 84804 (13) (21) a200705142 (22) 11.05.2007 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) БОРИМСЬКИЙ ОЛЕКСАНДР ІВАНОВИЧ, UA, ІЛЬНИЦЬКА ГАЛИНА ДМИТРІВН А, U A, НАГОРНИЙ ПЕТРО АРСЕНІЙОВИЧ, UA, НЕВСТРУЄВ ГЕОРГІЙ ФЕДОСІЙОВИЧ, UA (73) ІНСТИТУТ НАДТВЕРДИ Х МАТЕРІАЛІВ ІМ. В.М. БАКУЛЯ НАН УКРАЇНИ, UA, БОРИ МСЬКИЙ ОЛЕКСАНДР ІВАНОВИЧ, UA, ІЛЬНИЦЬКА Г АЛИНА ДМИТРІВНА, UA, НАГОРНИЙ ПЕТРО АРСЕНІЙОВИЧ, UA, НЕВСТРУЄВ ГЕОРГІЙ ФЕДОСІЙОВИЧ, UA (56) Сверхтвердые материалы. Получение и применение. Монография в 6 томах / Под общ. ред. Н. В. Новикова. Том 1. Синтез алмаза и подобных материалов / Под ред. А.А. Шульженко. - Киев: ИСМ им. В. Н. Бакуля; ИПЦ «АЛКОН» НАНУ, 2003. C2 1 3 84804 тливість вище за 50×10-8м 3/кг, що включає дроблення продукту синтезу алмазів, хімічне видалення металевої складової, сушку матеріалу після видалення металевої складової, повторне дроблення висушеного матеріла до руйнування зв'язків зерен алмазу і графіту та розподіл зерен алмазу і графіту на окремі продукти, згідно винаходу розподіл зерен алмазу і графіту на окремі продукти здійснюють у магнітному полі напруженості 10002000C. Причинно - наслідковий зв'язок між сукупністю ознак, що заявляється і технічними результатами, які досягаються при її реалізації, полягає в наступному. Розподіл у магнітному полі відбувається, тому що синтезовані алмази в присутності сплавурозчинника заліза, який має магнітну сприйнятливість вище за 50 10-8м 3/кг, при цьому містить кремній у кількості від 2 до 17 (мас. %) мають добре виражені магнітні властивості, тому отриманий після повторного дроблення висушений матеріал розподіляють у магнітному полі при напруженості магнітного поля 1000-2000 C з отриманням двох продуктів магнітного (алмази) і немагнітного (графіт). Магнітна сприйнятливість алмазно - графітової суміші становить 20-30 10-8м 3/кг, а алмазів, виділених у магнітний продукт (200±10) 10-8м 3/кг. Виконане магнітне сортування матеріалу дозволяє знизити втрати алмазів з 3,5% до 0,5% і збільшити вихід алмазів до 100%, без додаткового очищення високотоксичними і небезпечними реагентами, такими як сірчана і хромова кислоти. Приклади конкретної реалізації пропонованого способу. Матеріал продукту синтезу алмаза отриманий при використанні як сплав - розчинника заліза, що містить 5-7% кремнію представлений у вигляді епіків алмаза, графіту й металу. Матеріал подрібнювали до 2мм, потім у розчині 20-25% соляної кислоти видаляли метал. Після розчинення металевої складової матеріал, що складається з алма 4 за і графіту, ретельно промивали до нейтральних вод і висушували. Висушений алмазно - графітовий матеріал подрібнювали для руйнування зв'язків між частками алмаза й графіту. Після дроблення розділяли на магнітному сепараторі типу 138 Т у магнітному полі напруженістю 1500 Е з одержанням магнітного продукту у вигляді алмазів і немагнітного продукту - гра фіту. Магнітну сприйнятливість алмазів і графіту визначали за методикою М88 України 90.256-2004 «Методика визначення питомої магнітної сприйнятливості надтвердих матеріалів». В аналогічних умовах виконані операції розподілу матеріалу продукту синтезу за прототипом. При цьому розподіл алмазно - графітової суміші проводили гравітаційним способом у водному потоці на концентраційному столі. Для кожного прикладу реалізації пропонованого способу і способу за прототипом визначали вихід алмазів і графіту в %, вміст алмазів і графіту в %, розраховували втрати алмазів в %. Результати експериментів представлені в таблиці 1 (додається). При напруженості менше 1000 Е, наприклад 950 Е, вихід алмазів зменшується до 9,9%, оскільки при магній сепарації видобуваються алмази з більш високою питомою магнітною сприйнятливістю, видобування алмазів складає 80,4%, а частина алмазів переходить у немагнітний продукт. При напруженості вище 2000 Е, наприклад 2050 Е вихід алмазів зростає до 14,3% при цьому зменшиться їхня питома магнітна сприйнятливість, що сприяє засмічуванню магнітного продукту (алмазів) при магнітній сепарації графітом. Вміст алмазів у магнітному продукті складає 86%. Результати наведені в таблиці 2 (додається). За результатами випробувань встановлено, що за пропонованим способом видобуто 91,9% алмазів, втрати алмазів при цьому склали 1,0%. За прототипом видобуто 71,5% алмазів, втрати при цьому процесі склали 3,5%. Таблиця 1 № продуктів розподілу при збагачуванні Магнітний (алмази) Немагнітний (граПропонований спосіб фіт) Втрати Усього Алмазний концентрат Спосіб за прототипом Графітовий продукт Втрати Усього Об'єкт випробувань Вихід, % c ×10- 8 ,м 3/кг видобування алмазів % вміст алмазів % 11,3 210,0 91,9 100,0 87,7 1,4 1,0 100,0 25,9 100,0 12,3 8,8 71,5 100,0 87,7 3,5 100,0 100,0 12,3 5 84804 6 Таблиця 2 Напруженість магніт- № продуктів розподілу при збагачуванного поля, Е ні Магнітний (алмази) Немагнітний (гра950 фіт) Втрати Усього Магнітний (алмази) Немагнітний (гра1000 фіт) Втрати Усього Магнітний (алмази) Немагнітний (гра2000 фіт) Втрати Усього Магнітний (алмази) Немагнітний (гра2050 фіт) Втрати Усього Комп’ютерна в ерстка В. Клюкін Вихід, % c ×10- 8 , м 3/кг видобування алмазів % вміст алмазів % 9,9 242,7 80,4 100,0 89,1 2,1 1,0 100,0 11,3 25,9 210,0 91,9 12,3 100,0 87,7 1,4 1,0 100,0 11,3 25,9 210,0 91,9 12,3 100,0 87,7 1,4 1,0 100,0 14,3 25,9 176,4 99,9 12,3 90,0 84,7 0,8 1,0 100,0 25,9 12,3 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of production of synthetic diamonds from product of synthesis of diamonds

Автори англійською

Borymskyi Oleksandr Ivanovych, Ilnytska Halyna Dmytrivna, Nahornyi Petro Arseniiovych, Nevstruiev Heorhii Fedosiiovych

Назва патенту російською

Способ добычи синтетических алмазов из продукта синтеза алмазов

Автори російською

Боримский Александр Иванович, Ильницкая Галина Дмитриевна, Нагорный Петр Арсеньевич, Невструев Георгий Федосеевич

МПК / Мітки

МПК: B03C 1/00, C01B 31/06

Мітки: синтезу, спосіб, видобування, синтетичних, алмазів, продукту

Код посилання

<a href="https://ua.patents.su/3-84804-sposib-vidobuvannya-sintetichnikh-almaziv-z-produktu-sintezu-almaziv.html" target="_blank" rel="follow" title="База патентів України">Спосіб видобування синтетичних алмазів з продукту синтезу алмазів</a>

Подібні патенти
