Спосіб контролю та регулювання полум’я газових пальників

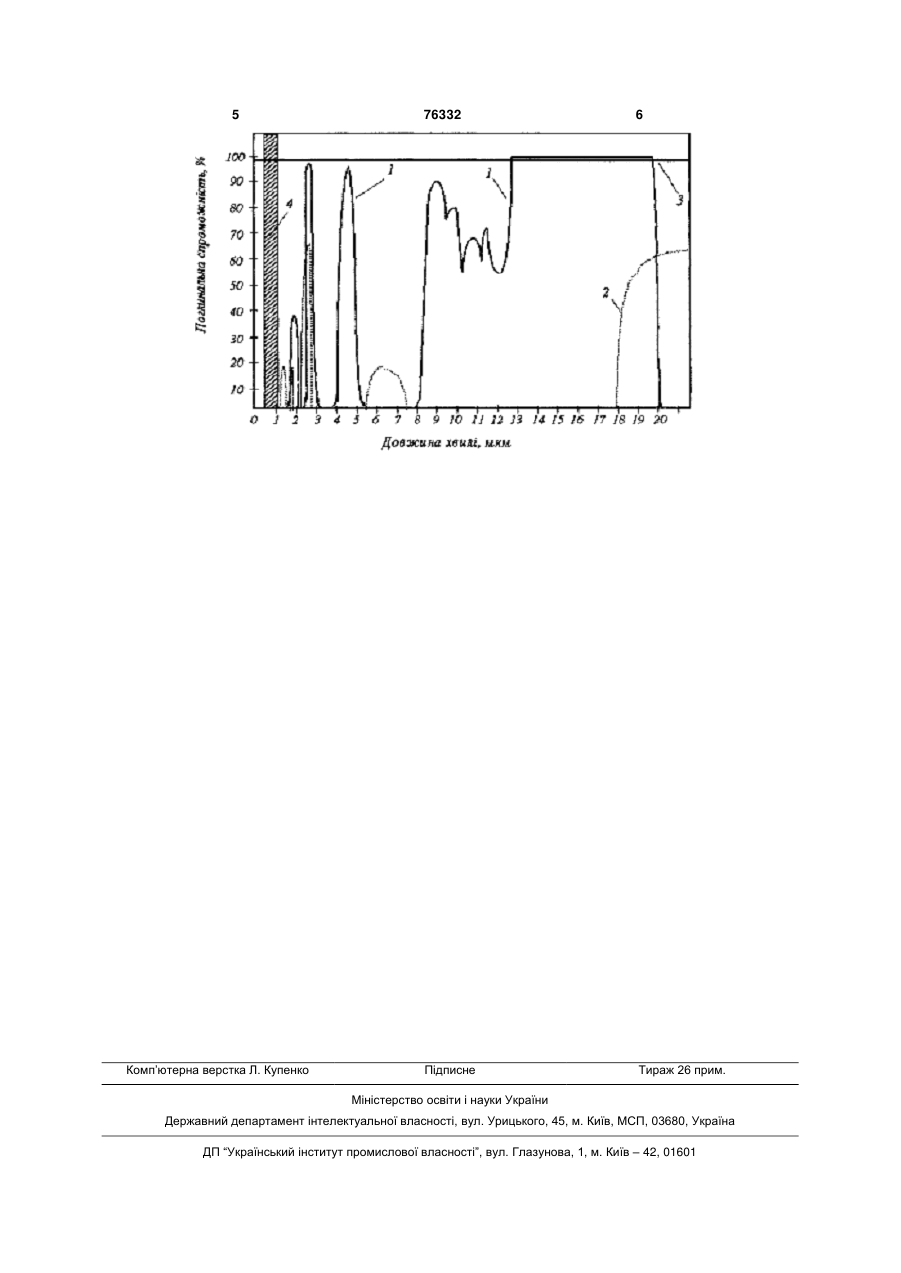

Спосіб контролю та регулювання полум'я газових пальників, що включає визначення надлишку окислювача шляхом вимірювання спектральної інтенсивності випромінювання продуктів згоряння 3 76332 4 ношення окислювача та пального газу та вчасно відповідає відновлювальному або окислювальнореагувати на його зміну шляхом визначення велиму полум'ю, виконують після встановлення витрат чини парціального тиску за допомогою громіздкої пального газу та окислювача для нормального формули. полум'я за спадом потоку випромінювання до нуМетою винаходу є зменшення трудомісткості ля. Для цього за показаниями ротаметрів фіксують способу контролю та регулювання полум'я газових витрати окислювача та пального газу нормального пальників при підвищенні якості полум'я газових полум'я, а після цього, змінюючи витрати окислюпальників. вача або пального газу за показаннями Поставлена мета досягається тим, що стехіоротаметрів, отримують необхідне співвідношення метричне співвідношення окислювача та пального для відновлювального або окислювального газу визначається за спадом до нуля величини полум'я. При такому способі контролю та регулюпотоку випромінювання полум'я в спектральному вання відпадає необхідність в попередньому діапазоні електромагнітних хвиль, який не співпатаруванні ротаметрів, яке особливо складне при дає по довжині електромагнітних хвиль зі смугами невеликих витратах газів. випромінювання газів, а відновлювальне та окисПриклад реалізації способу. лювальне полум'я формується регулюванням виПри проведенні випробувань в якості пального трат окислювача та пального газу за показаннями газу використовували ацетилен, а в якості окислюротаметрів від положення, що відповідає стехіовача - кисень. При запалюванні пальника подаваметричному. ли максимальну кількість пального газу (ацетилеСпосіб, що заявляється, пояснюється кресну) і мінімальну кількість кисню. Потік леннями. Перелік креслень: Фіг. - Спектр випромінювання полум'я пальника вимірювали випромінювання продуктів згоряння. вузькосмуговим приймачем потоку Заявлений спосіб здійснюється наступним чивипромінювання, в якості якого використовували ном. При згорянні палива продукти згоряння кремнієвий фотодіод зі смугою пропускання випромінюють енергію в окремих смугах вузьких 0,5... 12 мкм. , Приймач випромінювання спектральних інтервалів, поміж якими є "вікна візирували на основну ділянку полум'я і за покапрозорості", де випромінювання буде відсутнє. На заннями вторинного приладу реєстрували величиФіг. представлені смуги випромінювання СО2 1 та ну потоку випромінювання. Після цього починали Н2О 2 - триатомних газів, які є головним джерелом збільшувати витрати кисню з одночасним випромінювання продуктів згоряння газоподібних вимірюванням величини потоку випромінювання. палив [4]. Вуглеводні палива - основний вид палиСпад величини потоку випромінювання до нуля ва газових пальників, які при неповному згорянні свідчить про повне згоряння ацетилену і, отже, про мають в своєму складі сажовий вуглець, що встановлення співвідношення кисню та ацетилену утворюється при недостачі окислювача. Сажовий близького до стехіометричного. Після цього привуглець дає суцільний спектр випромінювання 3, пиняли збільшувати витрати кисню і фіксували тому в його присутності полум'я починає показання ротаметрів ацетилену та кисню. випромінювати енергію по всім довжинам хвиль в Оскільки співвідношення кисню до ацетилену для видимому та інфрачервоному діапазонах спектру, нормального полум'я складає 1,1...1,2, то показанв тому числі, і на тих ділянках, де будуть відсутні ня ротаметра ацетилену приймали за одиницю, а смуги випромінювання газів. Вимірювання виконукисень - за 1,2. Виходячи з цього, для утворення ють на ділянці спектру 4 між смугами відновлювального полум'я витрати кисню за покавипромінювання газів, що виключає вплив власнозаннями ротаметра зменшували до 0,95, а для го випромінювання газів на величину, що утворення окислювального полум'я збільшували вимірюють, але і відбитого потоку випромінювання до 1,3...1,4. газів від часток сажового вуглецю, та отримують Джерела інформації величину потоку випромінювання, що генерувався 1. Сварка в машиностроении: Справочник в 4 тільки частками сажового вуглецю (див. Фіг.). т./Под ред. Ольшанского Н. А. - М.: МашиностроеПри збільшенні кількості окислювача потік ние, 1978-1979. випромінювання сажового вуглецю 3 зменшується 2. Соколов И. И. Газовая сварка и резка мепо всім довжинам хвиль, в тому числі і на ділянках талла. - М.: Высшая школа, 1981.-320с. вільних від смуг випромінювання продуктів згорян3. Авторское свидетельство СССР №1151774, ня. Спад потоку випромінювання до нуля на такій МКИ F23N 5/08, 23.04.85г. ділянці свідчить про повне згоряння палива. При 4. М.Н. Оцисик. Сложный теплообмен./Пер. с цьому співвідношення окислювача та пального англ.; под ред. д-ра техн. наук Н. А. Анфилова. газу близьке до стехіометричного, що характерно М.: Мир, 1976, 616с. для нормального полум'я. Регулювання витрат окислювача та пального газу в співвідношенні, що 5 Комп’ютерна верстка Л. Купенко 76332 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
