Електрод для електрогідроімпульсних установок

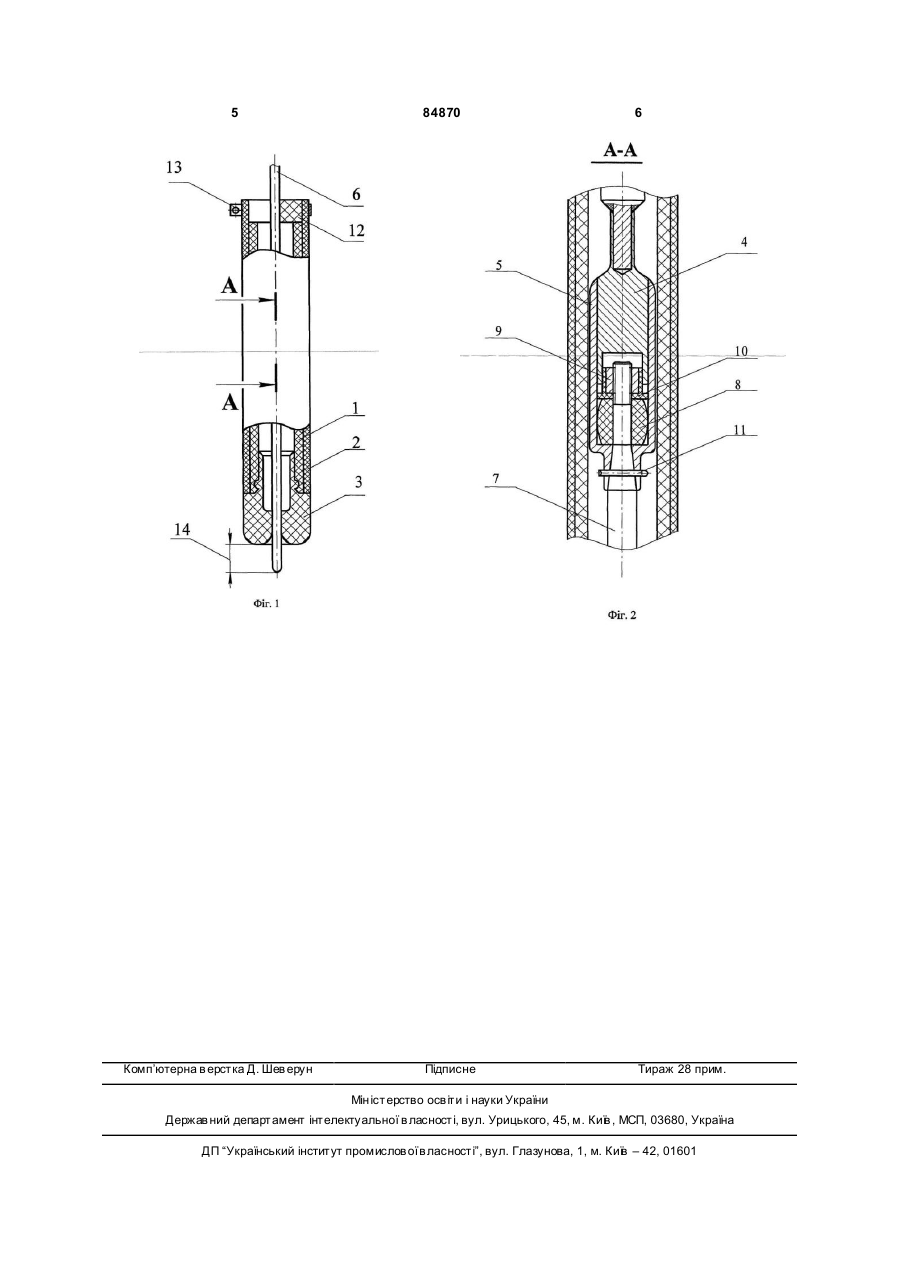

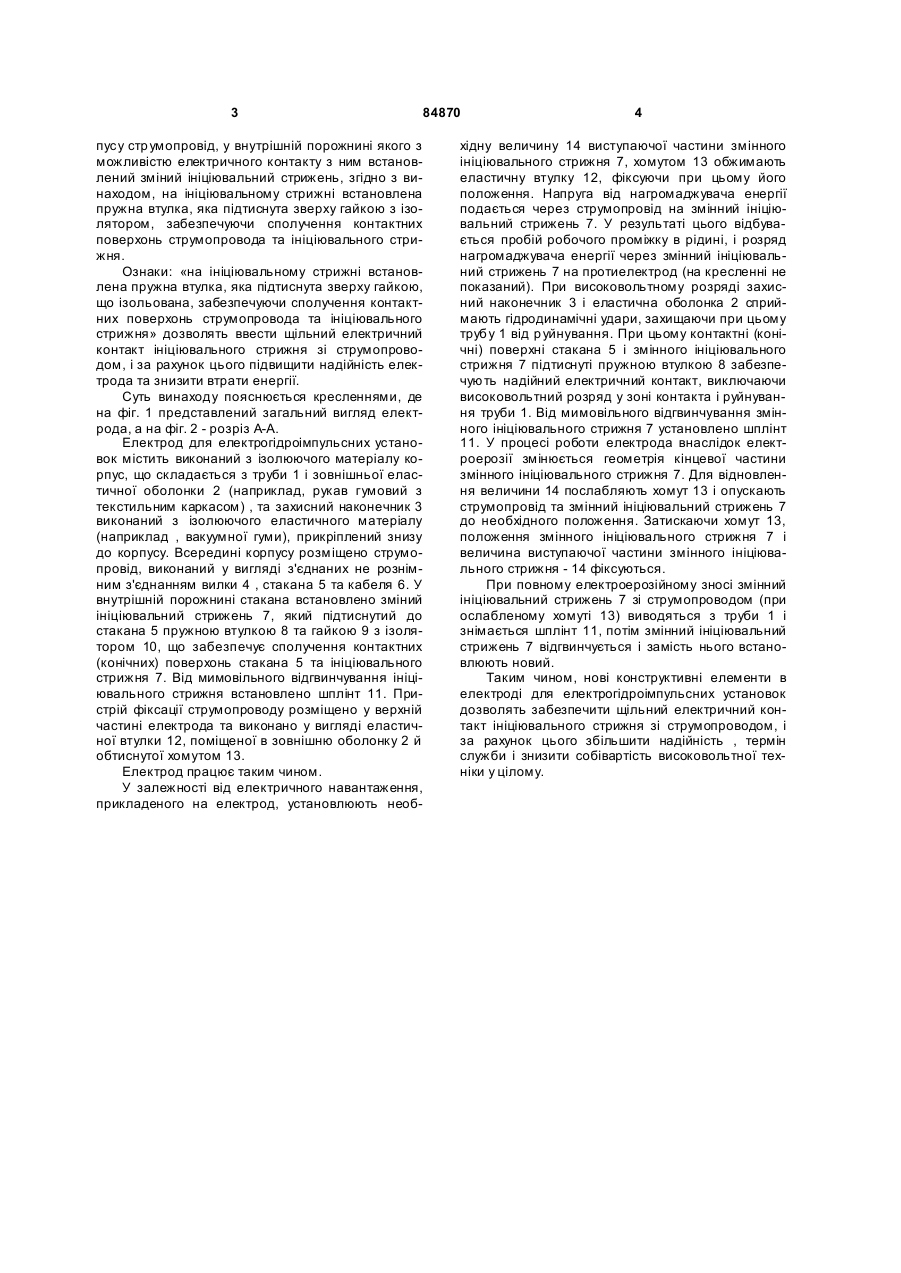

Електрод для електрогідроімпульсних установок, що містить корпус з захисним наконечником, які виконані з ізолюючого матеріалу, і розміщений всередині корпусу стр умопровід, у внутрішній порожнині якого з можливістю електричного контакту з ним встановлений змінний ініціювальний стрижень, який відрізняється тим, що на ініціювальному стрижні встановлена пружна втулка, яка притиснута зверху гайкою з ізолятором, забезпечуючи сполучення контактних поверхонь струмопроводу та ініціювального стрижня. (19) (21) a200509754 (22) 17.10.2005 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ШВЕЦЬ ІВАН СОФРОНОВИЧ, UA, МУШТАТНИЙ ГРИГОРІЙ ПАВЛОВИЧ, U A, РІЗУН АН АТОЛІЙ РОМАНОВИЧ, U A, ГОЛЕНЬ ЮРІЙ ВОЛОДИМИРОВИЧ, U A, ЯЦЮК СЕРГІЙ АН АТОЛІЙОВИЧ, UA (73) ІНСТИТУТ ІМПУЛЬСНИХ ПРОЦЕСІВ І ТЕХНОЛОГІЙ НАН УКРАЇНИ, UA (56) SU 441073,B 21 D 26/12, 30.08.1974 SU 792679, B 21 D 26/12, 07.01.1988 3 84870 пусу стр умопровід, у внутрішній порожнині якого з можливістю електричного контакту з ним встановлений зміний ініціювальний стрижень, згідно з винаходом, на ініціювальному стрижні встановлена пружна втулка, яка підтиснута зверху гайкою з ізолятором, забезпечуючи сполучення контактних поверхонь струмопровода та ініціювального стрижня. Ознаки: «на ініціювальному стрижні встановлена пружна втулка, яка підтиснута зверху гайкою, що ізольована, забезпечуючи сполучення контактних поверхонь струмопровода та ініціювального стрижня» дозволять ввести щільний електричний контакт ініціювального стрижня зі струмопроводом, і за рахунок цього підвищити надійність електрода та знизити втрати енергії. Суть винаходу пояснюється кресленнями, де на фіг. 1 представлений загальний вигляд електрода, а на фіг. 2 - розріз A-A. Електрод для електрогідроімпульсних установок містить виконаний з ізолюючого матеріалу корпус, що складається з труби 1 і зовнішньої еластичної оболонки 2 (наприклад, рукав гумовий з текстильним каркасом) , та захисний наконечник 3 виконаний з ізолюючого еластичного матеріалу (наприклад , вакуумної гуми), прикріплений знизу до корпусу. Всередині корпусу розміщено струмопровід, виконаний у вигляді з'єднаних не рознімним з'єднанням вилки 4 , стакана 5 та кабеля 6. У внутрішній порожнині стакана встановлено зміний ініціювальний стрижень 7, який підтиснутий до стакана 5 пружною втулкою 8 та гайкою 9 з ізолятором 10, що забезпечує сполучення контактних (конічних) поверхонь стакана 5 та ініціювального стрижня 7. Від мимовільного відгвинчування ініціювального стрижня встановлено шплінт 11. Пристрій фіксації струмопроводу розміщено у верхній частині електрода та виконано у вигляді еластичної втулки 12, поміщеної в зовнішню оболонку 2 й обтиснутої хомутом 13. Електрод працює таким чином. У залежності від електричного навантаження, прикладеного на електрод, установлюють необ 4 хідну величину 14 виступаючої частини змінного ініціювального стрижня 7, хомутом 13 обжимають еластичну втулку 12, фіксуючи при цьому його положення. Напруга від нагромаджувача енергії подається через струмопровід на змінний ініціювальний стрижень 7. У результаті цього відбувається пробій робочого проміжку в рідині, і розряд нагромаджувача енергії через змінний ініціювальний стрижень 7 на протиелектрод (на кресленні не показаний). При високовольтному розряді захисний наконечник 3 і еластична оболонка 2 сприймають гідродинамічні удари, захищаючи при цьому трубу 1 від р уйнування. При цьому контактні (конічні) поверхні стакана 5 і змінного ініціювального стрижня 7 підтиснуті пружною втулкою 8 забезпечують надійний електричний контакт, виключаючи високовольтний розряд у зоні контакта і руйнування труби 1. Від мимовільного відгвинчування змінного ініціювального стрижня 7 установлено шплінт 11. У процесі роботи електрода внаслідок електроерозії змінюється геометрія кінцевої частини змінного ініціювального стрижня 7. Для відновлення величини 14 послабляють хомут 13 і опускають струмопровід та змінний ініціювальний стрижень 7 до необхідного положення. Затискаючи хомут 13, положення змінного ініціювального стрижня 7 і величина виступаючої частини змінного ініціювального стрижня - 14 фіксуються. При повному електроерозійному зносі змінний ініціювальний стрижень 7 зі струмопроводом (при ослабленому хомуті 13) виводяться з труби 1 і знімається шплінт 11, потім змінний ініціювальний стрижень 7 відгвинчується і замість нього встановлюють новий. Таким чином, нові конструктивні елементи в електроді для електрогідроімпульсних установок дозволять забезпечити щільний електричний контакт ініціювального стрижня зі струмопроводом, і за рахунок цього збільшити надійність , термін служби і знизити собівартість високовольтної техніки у цілому. 5 Комп’ютерна в ерстка Д. Шев ерун 84870 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
