Електрод для електрогідроімпульсних установок

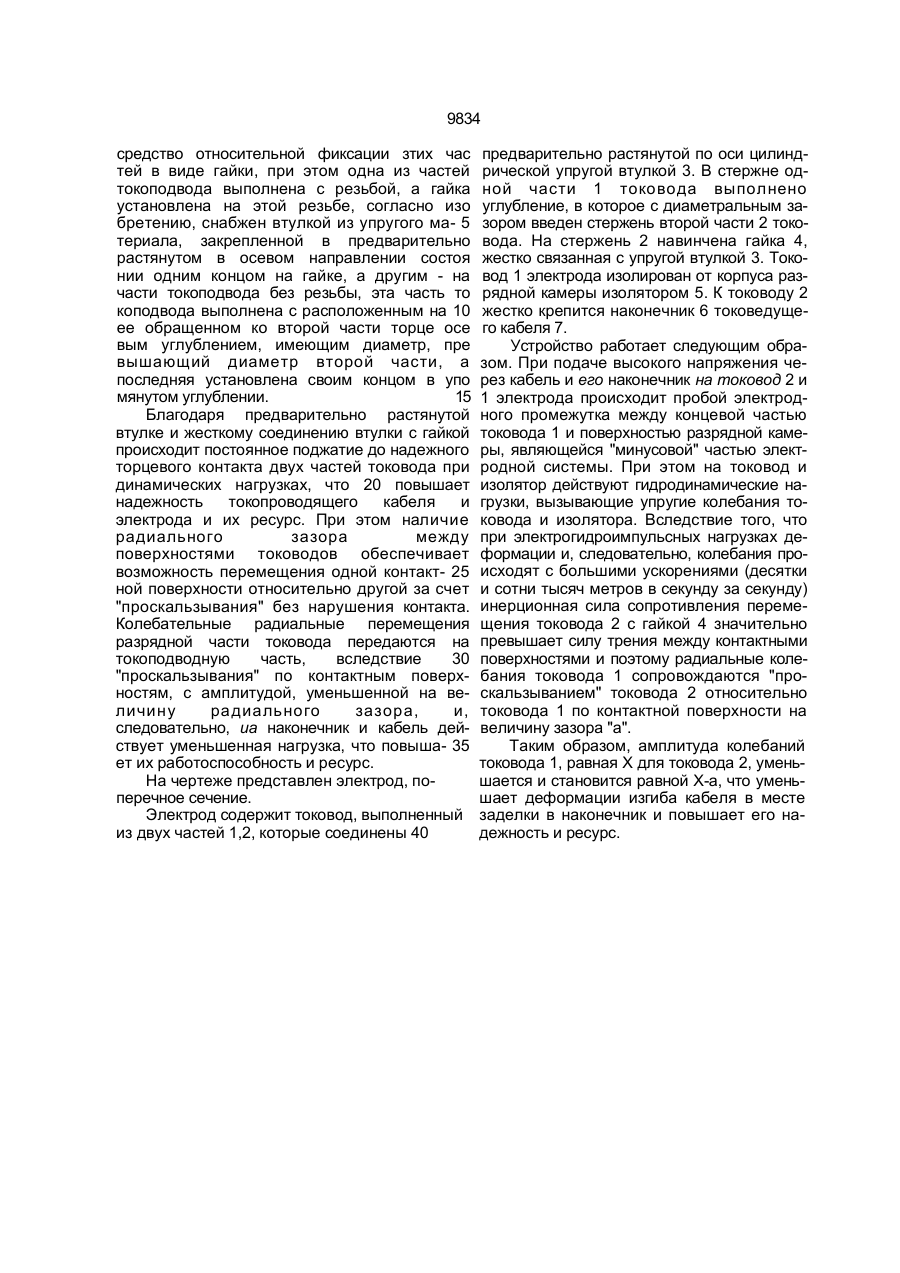

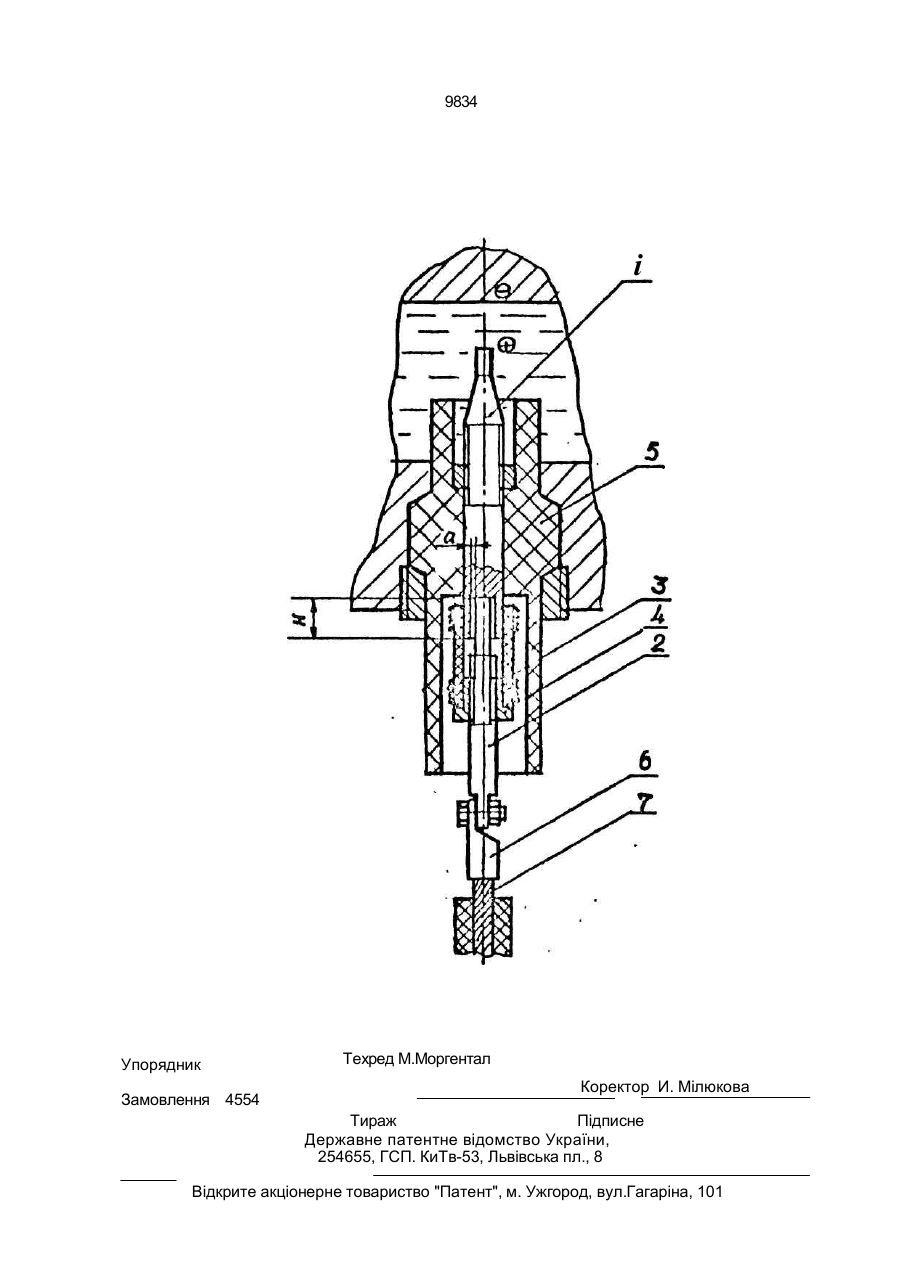

Электрод для электротидроимпульсных установок, содержащий диэлектрический корпус с размещенным в нем токоподводом в виде двух установленных в электрическом контакте своими торцами частей, а также средство относительной фиксации этих частей в виде гайки, при этом одна из частей токоподвода выполнена с резьбой, а гайка установлена на этой резьбе, о т л и ч а ю щ и й с я тем, что он снабжен втулкой из упругого материала, закрепленной в предварительно растянутом в осевом направлении состоянии одним концом на гайке, а другим - на части токоподвода без резьбы, эта часть токоподвода выполнена с расположенным на ее обращенном ко второй, части торце осевым углублением, имеющим диаметр, превышающий диаметр второй части, а последняя установлена своим концом в упомянутом углублении. с > о оо Изобретение относится к области обра ботки металлов давлением, а именно к коиструкциям электродов для электрогидроимпульсных установок. Прототипом изобретения является высоковольтный ввод (электрод) электрогидравлических установок, содержащий токовод с резьбовым концом (токопроводящая часть), и сменный электрод (разрядная часть), соединенные с помощью специальной гайки, в полость которой перед сборкой засыпан проводящий порошок. Указанный ввод имеет малый срок службы, т.к. при работе электродной системы происходит ослабление затяжки соединения из-за самоотвинчивания гайки под действием больших динамических нагрузок, что приводит к ухудшению контакта и, следовательно, к эрозионному износу контактных поверхностей и выходу из строя соединения и электродной системы, что увеличивает потери энергии и снижает работоспособность и ресурс. Кроме того, колебания стержня электрода приводят к постепенному обрыву жил кабеля в месте заделки в наконечник со снижением работоспособности, т.к. по мере обрыва жил увеличивается омическое сопротивление. Задачей настоящего изобретения является повышение надежности и ресурса токопроводящего кабеля и электрода. Задача изобретения решается тем, что электрод для электрогидроимпульсных установок, содержащий диэлектрический корпус с размещенным в нем токоподводом в виде двух установленных в электрическом контакте своими торцами частей, а также О 9834 средство относительной фиксации зтих час тей в виде гайки, при этом одна из частей токоподвода выполнена с резьбой, а гайка установлена на этой резьбе, согласно изо бретению, снабжен втулкой из упругого ма- 5 териала, закрепленной в предварительно растянутом в осевом направлении состоя нии одним концом на гайке, а другим - на части токоподвода без резьбы, эта часть то коподвода выполнена с расположенным на 10 ее обращенном ко второй части торце осе вым углублением, имеющим диаметр, пре вышающий диаметр второй части, а последняя установлена своим концом в упо мянутом углублении. 15 Благодаря предварительно растянутой втулке и жесткому соединению втулки с гайкой происходит постоянное поджатие до надежного торцевого контакта двух частей токовода при динамических нагрузках, что 20 повышает надежность токопроводящего кабеля и электрода и их ресурс. При этом наличие радиального зазора между поверхностями тоководов обеспечивает возможность перемещения одной контакт- 25 ной поверхности относительно другой за счет "проскальзывания" без нарушения контакта. Колебательные радиальные перемещения разрядной части токовода передаются на токоподводную часть, вследствие 30 "проскальзывания" по контактным поверхностям, с амплитудой, уменьшенной на величину радиального зазора, и, следовательно, иа наконечник и кабель действует уменьшенная нагрузка, что повыша- 35 ет их работоспособность и ресурс. На чертеже представлен электрод, поперечное сечение. Электрод содержит токовод, выполненный из двух частей 1,2, которые соединены 40 предварительно растянутой по оси цилиндрической упругой втулкой 3. В стержне одной части 1 токовода выполнено углубление, в которое с диаметральным зазором введен стержень второй части 2 токовода. На стержень 2 навинчена гайка 4, жестко связанная с упругой втулкой 3. Токовод 1 электрода изолирован от корпуса разрядной камеры изолятором 5. К тоководу 2 жестко крепится наконечник 6 токоведущего кабеля 7. Устройство работает следующим образом. При подаче высокого напряжения через кабель и его наконечник на токовод 2 и 1 электрода происходит пробой электродного промежутка между концевой частью токовода 1 и поверхностью разрядной камеры, являющейся "минусовой" частью электродной системы. При этом на токовод и изолятор действуют гидродинамические нагрузки, вызывающие упругие колебания токовода и изолятора. Вследствие того, что при электрогидроимпульсных нагрузках деформации и, следовательно, колебания происходят с большими ускорениями (десятки и сотни тысяч метров в секунду за секунду) инерционная сила сопротивления перемещения токовода 2 с гайкой 4 значительно превышает силу трения между контактными поверхностями и поэтому радиальные колебания токовода 1 сопровождаются "проскальзыванием" токовода 2 относительно токовода 1 по контактной поверхности на величину зазора "а". Таким образом, амплитуда колебаний токовода 1, равная X для токовода 2, уменьшается и становится равной Х-а, что уменьшает деформации изгиба кабеля в месте заделки в наконечник и повышает его надежность и ресурс. 9834 і Упорядник Замовлення 4554 Техред М.Моргентал Коректор И. Мілюкова Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
