Пристрій для віброімпульсного здрібнення

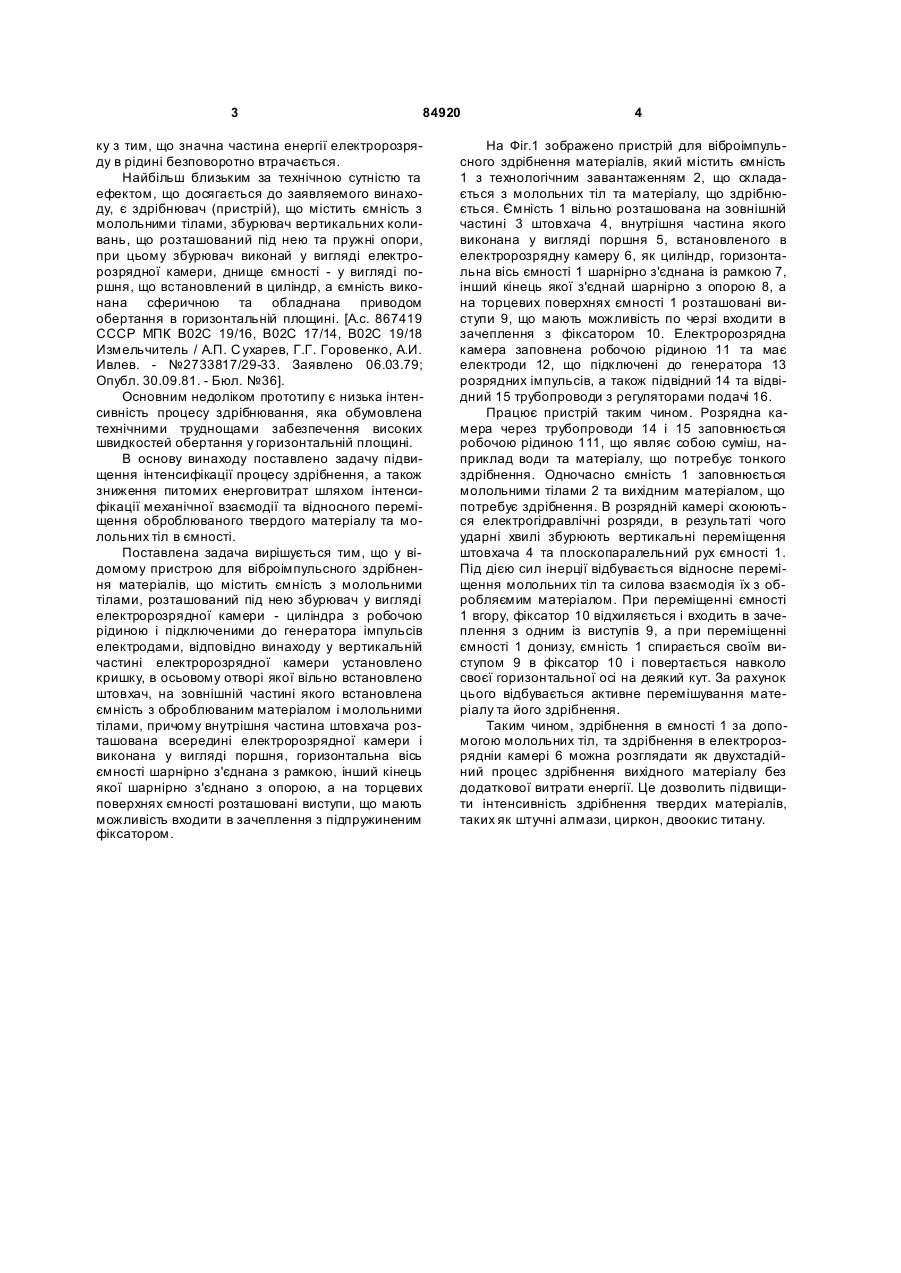

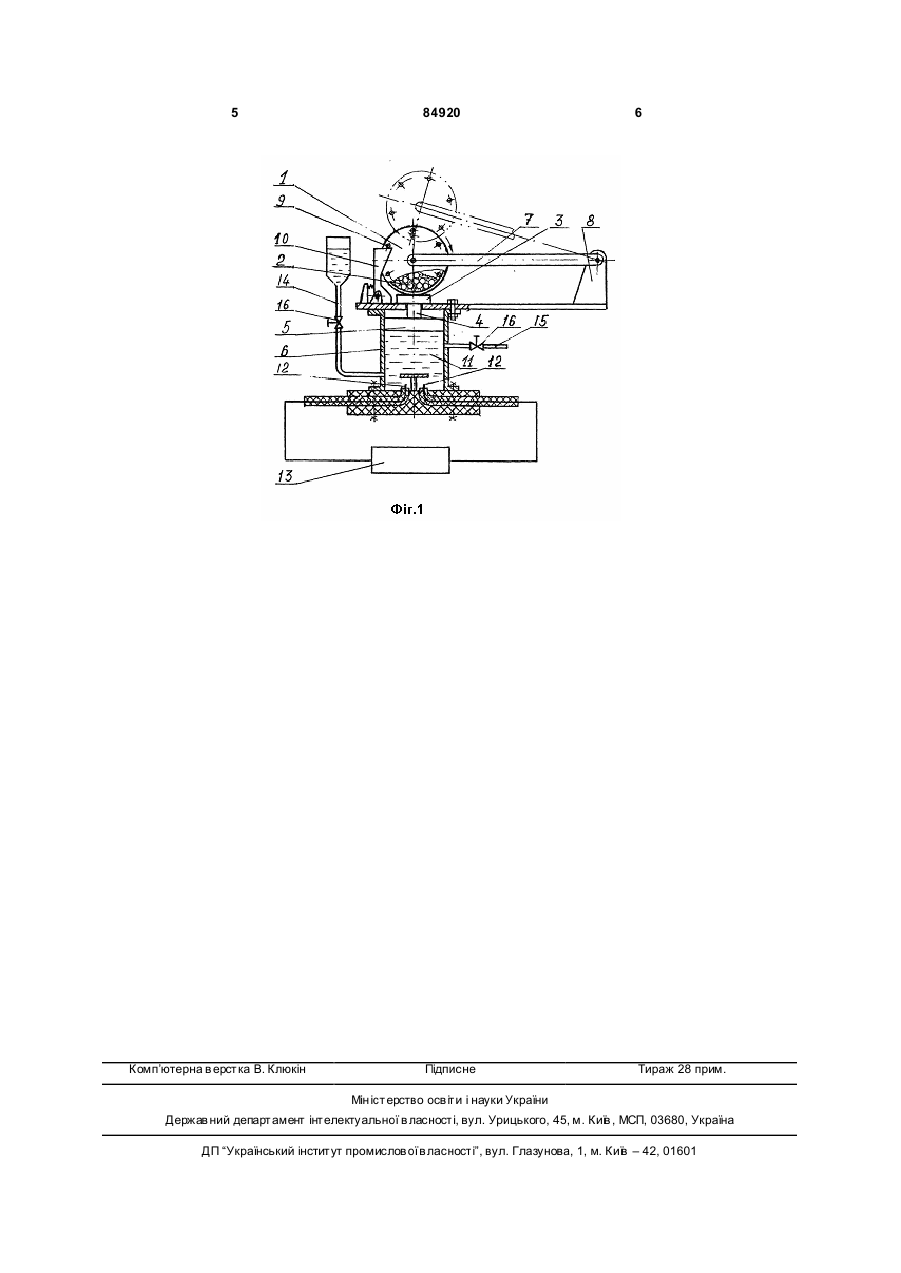

Пристрій для віброімпульсного здрібнення матеріалів, що містить ємність з молольними тіла 3 84920 ку з тим, що значна частина енергії електророзряду в рідині безповоротно втрачається. Найбільш близьким за технічною сутністю та ефектом, що досягається до заявляемого винаходу, є здрібнювач (пристрій), що містить ємність з молольними тілами, збурювач вертикальних коливань, що розташований під нею та пружні опори, при цьому збурювач виконай у вигляді електророзрядної камери, днище ємності - у вигляді поршня, що встановлений в циліндр, а ємність виконана сферичною та обладнана приводом обертання в горизонтальній площині. [A.c. 867419 СССР МПК В02С 19/16, В02С 17/14, В02С 19/18 Измельчитель / А.П. С ухарев, Г.Г. Горовенко, А.И. Ивлев. - №2733817/29-33. Заявлено 06.03.79; Опубл. 30.09.81. - Бюл. №36]. Основним недоліком прототипу є низька інтенсивність процесу здрібнювання, яка обумовлена технічними труднощами забезпечення високих швидкостей обертання у горизонтальній площині. В основу винаходу поставлено задачу підвищення інтенсифікації процесу здрібнення, а також зниження питомих енерговитрат шляхом інтенсифікації механічної взаємодії та відносного переміщення оброблюваного твердого матеріалу та молольних тіл в ємності. Поставлена задача вирішується тим, що у відомому пристрою для віброімпульсного здрібнення матеріалів, що містить ємність з молольними тілами, розташований під нею збурювач у вигляді електророзрядної камери - циліндра з робочою рідиною і підключеними до генератора імпульсів електродами, відповідно винаходу у вертикальній частині електророзрядної камери установлено кришку, в осьовому отворі якої вільно встановлено штовхач, на зовнішній частині якого встановлена ємність з оброблюваним матеріалом і молольними тілами, причому внутрішня частина штовхача розташована всередині електророзрядної камери і виконана у вигляді поршня, горизонтальна вісь ємності шарнірно з'єднана з рамкою, інший кінець якої шарнірно з'єднано з опорою, а на торцевих поверхнях ємності розташовані виступи, що мають можливість входити в зачеплення з підпружиненим фіксатором. 4 На Фіг.1 зображено пристрій для віброімпульсного здрібнення матеріалів, який містить ємність 1 з технологічним завантаженням 2, що складається з молольних тіл та матеріалу, що здрібнюється. Ємність 1 вільно розташована на зовнішній частині 3 штовхача 4, внутрішня частина якого виконана у вигляді поршня 5, встановленого в електророзрядну камеру 6, як циліндр, горизонтальна вісь ємності 1 шарнірно з'єднана із рамкою 7, інший кінець якої з'єднай шарнірно з опорою 8, а на торцевих поверхнях ємності 1 розташовані виступи 9, що мають можливість по черзі входити в зачеплення з фіксатором 10. Електророзрядна камера заповнена робочою рідиною 11 та має електроди 12, що підключені до генератора 13 розрядних імпульсів, а також підвідний 14 та відвідний 15 трубопроводи з регуляторами подачі 16. Працює пристрій таким чином. Розрядна камера через трубопроводи 14 і 15 заповнюється робочою рідиною 111, що являє собою суміш, наприклад води та матеріалу, що потребує тонкого здрібнення. Одночасно ємність 1 заповнюється молольними тілами 2 та вихідним матеріалом, що потребує здрібнення. В розрядній камері скоюються електрогідравлічні розряди, в результаті чого ударні хвилі збурюють вертикальні переміщення штовхача 4 та плоскопаралельний рух ємності 1. Під дією сил інерції відбувається відносне переміщення молольних тіл та силова взаємодія їх з обробляємим матеріалом. При переміщенні ємності 1 вгору, фіксатор 10 відхиляється і входить в зачеплення з одним із виступів 9, а при переміщенні ємності 1 донизу, ємність 1 спирається своїм виступом 9 в фіксатор 10 і повертається навколо своєї горизонтальної осі на деякий кут. За рахунок цього відбувається активне перемішування матеріалу та його здрібнення. Таким чином, здрібнення в ємності 1 за допомогою молольних тіл, та здрібнення в електророзрядніи камері 6 можна розглядати як двухстадійний процес здрібнення вихідного матеріалу без додаткової витрати енергії. Це дозволить підвищити інтенсивність здрібнення твердих матеріалів, таких як штучні алмази, циркон, двоокис титану. 5 Комп’ютерна в ерстка В. Клюкін 84920 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
